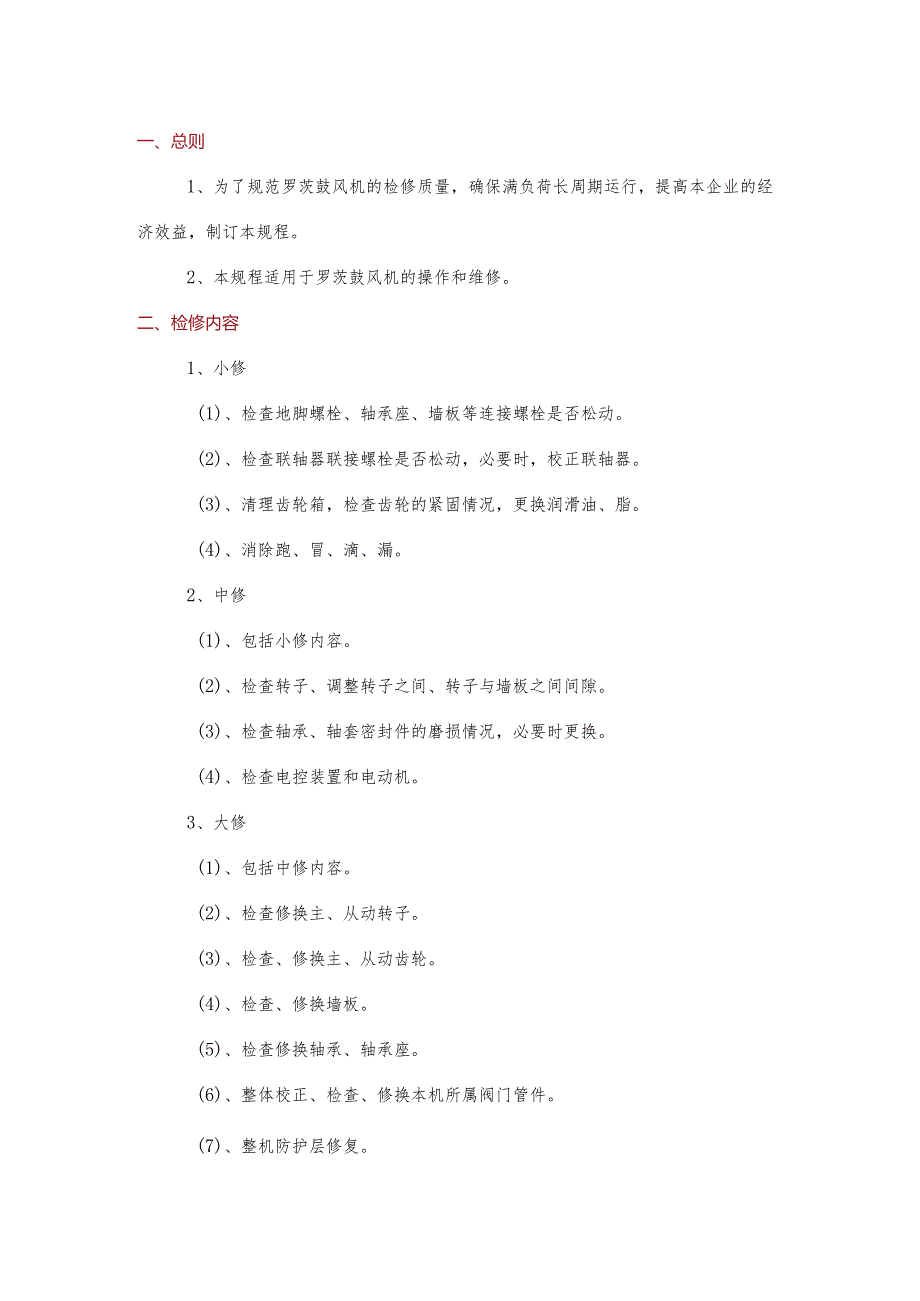

1、一、总则1、为了规范罗茨鼓风机的检修质量，确保满负荷长周期运行，提高本企业的经济效益，制订本规程。2、本规程适用于罗茨鼓风机的操作和维修。二、检修内容1、小修(1)、检查地脚螺栓、轴承座、墙板等连接螺栓是否松动。(2)、检查联轴器联接螺栓是否松动，必要时，校正联轴器。(3)、清理齿轮箱，检查齿轮的紧固情况，更换润滑油、脂。(4)、消除跑、冒、滴、漏。2、中修(1)、包括小修内容。(2)、检查转子、调整转子之间、转子与墙板之间间隙。(3)、检查轴承、轴套密封件的磨损情况，必要时更换。(4)、检查电控装置和电动机。3、大修(1)、包括中修内容。(2)、检查修换主、从动转子。(3)、检查、修换主、从

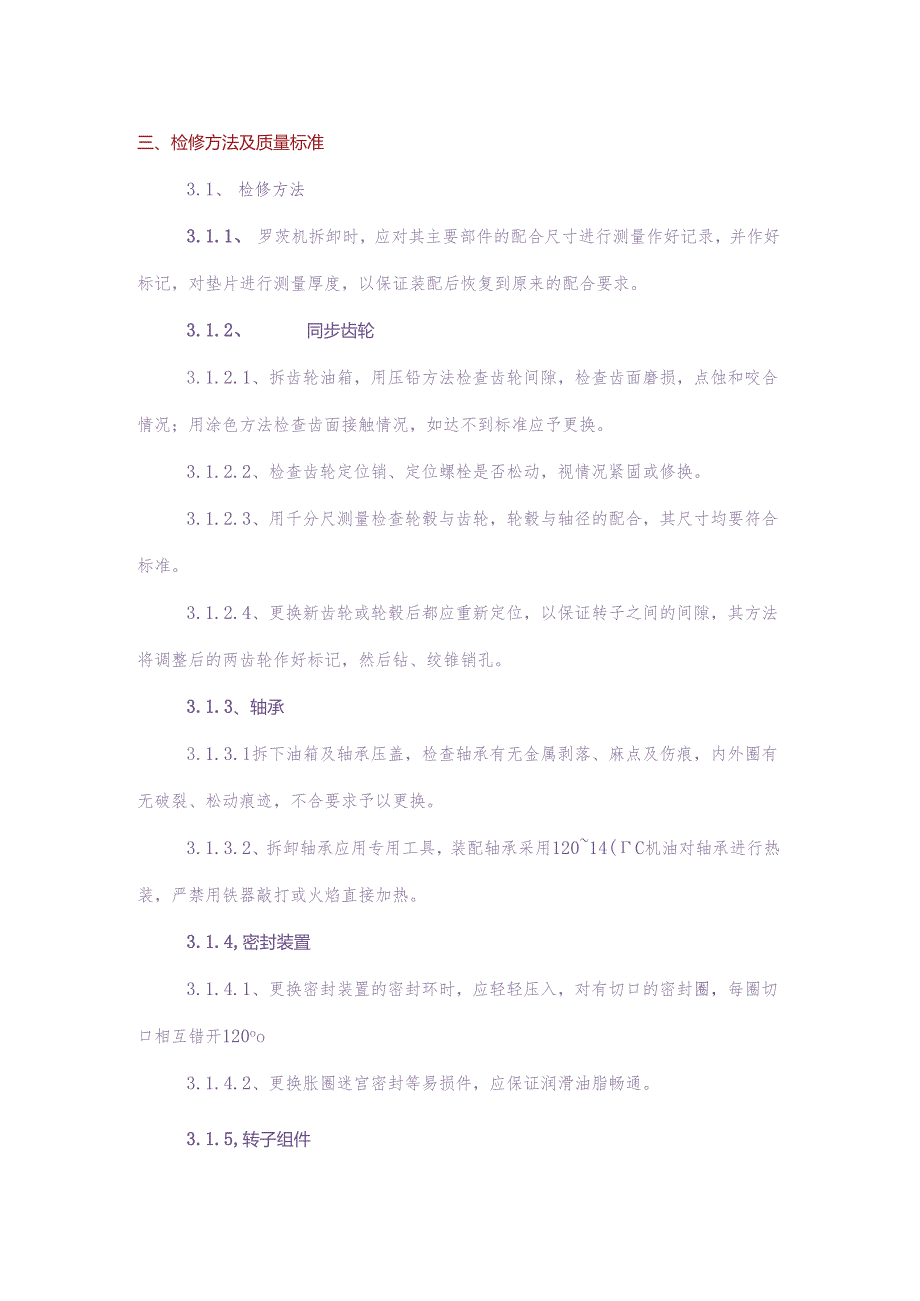

2、动齿轮。(4)、检查、修换墙板。(5)、检查修换轴承、轴承座。(6)、整体校正、检查、修换本机所属阀门管件。(7)、整机防护层修复。三、检修方法及质量标准3.1、 检修方法3.1.1、 罗茨机拆卸时，应对其主要部件的配合尺寸进行测量作好记录，并作好标记，对垫片进行测量厚度，以保证装配后恢复到原来的配合要求。3.1.2、 同步齿轮3.1.2.1、拆齿轮油箱，用压铅方法检查齿轮间隙，检查齿面磨损，点蚀和咬合情况；用涂色方法检查齿面接触情况，如达不到标准应予更换。3.1.2.2、检查齿轮定位销、定位螺栓是否松动，视情况紧固或修换。3.1.2.3、用千分尺测量检查轮毂与齿轮，轮毂与轴径的配合，其尺寸均
3、要符合标准。3.1.2.4、更换新齿轮或轮毂后都应重新定位，以保证转子之间的间隙，其方法将调整后的两齿轮作好标记，然后钻、绞锥销孔。3.1.3、轴承3.1.3.1拆下油箱及轴承压盖，检查轴承有无金属剥落、麻点及伤痕，内外圈有无破裂、松动痕迹，不合要求予以更换。3.1.3.2、拆卸轴承应用专用工具，装配轴承采用12014(C机油对轴承进行热装，严禁用铁器敲打或火焰直接加热。3.1.4,密封装置3.1.4.1、更换密封装置的密封环时，应轻轻压入，对有切口的密封圈，每圈切口相互错开120oo3.1.4.2、更换胀圈迷宫密封等易损件，应保证润滑油脂畅通。3.1.5,转子组件3.1.5.1、拆下主从动转

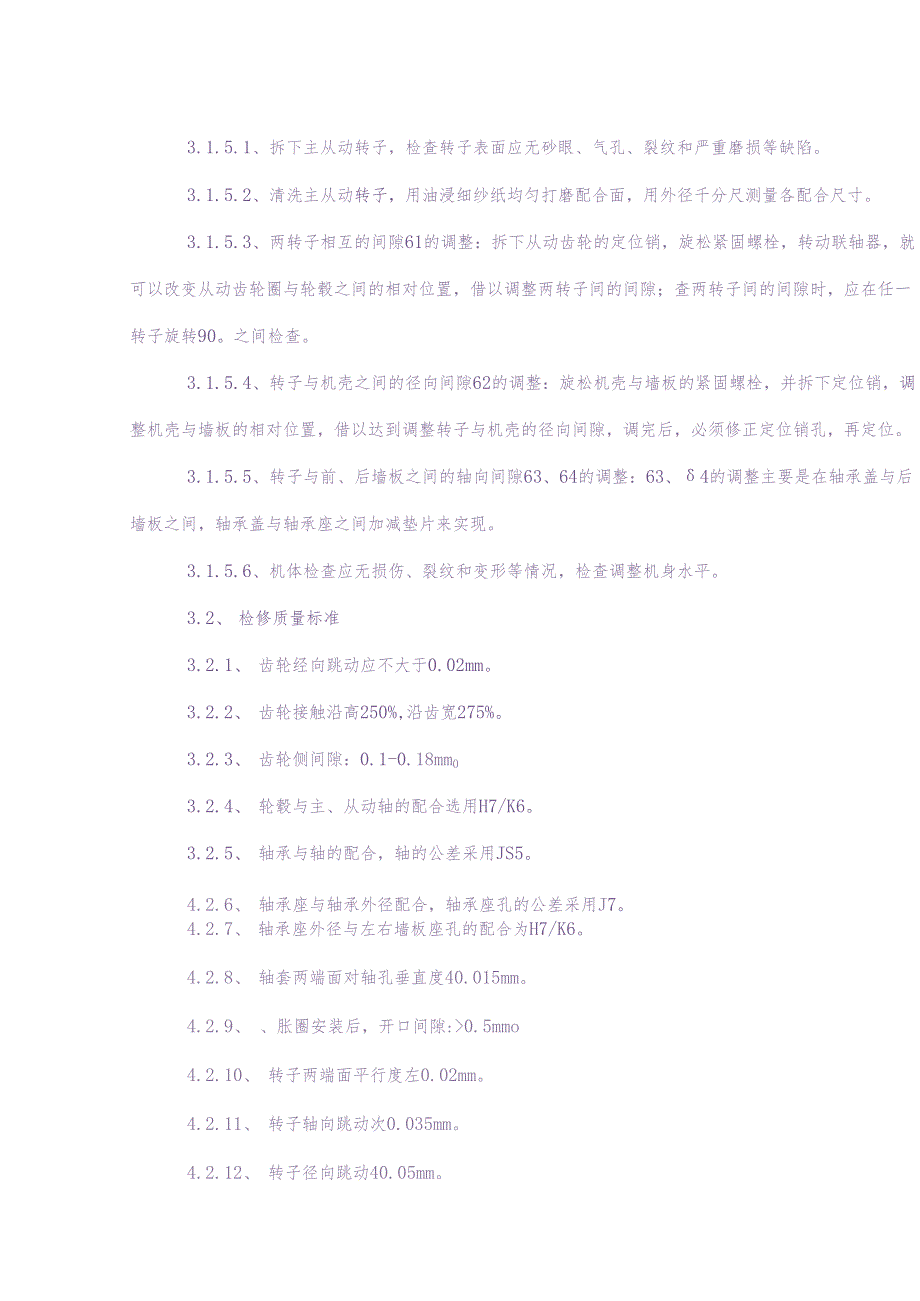

4、子，检查转子表面应无砂眼、气孔、裂纹和严重磨损等缺陷。3.1.5.2、清洗主从动转子，用油浸细纱纸均匀打磨配合面，用外径千分尺测量各配合尺寸。3.1.5.3、两转子相互的间隙61的调整：拆下从动齿轮的定位销，旋松紧固螺栓，转动联轴器，就可以改变从动齿轮圈与轮毂之间的相对位置，借以调整两转子间的间隙；查两转子间的间隙时，应在任一转子旋转90。之间检查。3.1.5.4、转子与机壳之间的径向间隙62的调整：旋松机壳与墙板的紧固螺栓，并拆下定位销，调整机壳与墙板的相对位置，借以达到调整转子与机壳的径向间隙，调完后，必须修正定位销孔，再定位。3.1.5.5、转子与前、后墙板之间的轴向间隙63、64的调整
5、：63、4的调整主要是在轴承盖与后墙板之间，轴承盖与轴承座之间加减垫片来实现。3.1.5.6、机体检查应无损伤、裂纹和变形等情况，检查调整机身水平。3.2、 检修质量标准3.2.1、 齿轮经向跳动应不大于0.02mm。3.2.2、 齿轮接触沿高250%,沿齿宽275%。3.2.3、 齿轮侧间隙：0.1-0.18mm03.2.4、 轮毂与主、从动轴的配合选用H7/K6。3.2.5、 轴承与轴的配合，轴的公差采用JS5。4.2.6、 轴承座与轴承外径配合，轴承座孔的公差采用J7。4.2.7、 轴承座外径与左右墙板座孔的配合为H7/K6。4.2.8、 轴套两端面对轴孔垂直度40.015mm。4.2.
6、9、 、胀圈安装后，开口间隙:0.5mmo4.2.10、 转子两端面平行度左0.02mm。4.2.11、 转子轴向跳动次0.035mm。4.2.12、 转子径向跳动40.05mm。4.2.13、 轴的直线度40.04mm4.2.14、 轴的圆柱度:0.02mm。4.2.15、 轴与转子端面垂直度40.05/10Ommo4.2.16、 联轴器间的间隙：4-6mmo4.2.17、 联轴器同轴度*0.1mm。4.2.18、 转子之间的间隙l0.4-0.7Innl两侧间隙应保持基本一致。4.2.19、 转子与机壳的径向间隙820.4-0.5mm。4.2.20、 转子与前墙板间隙830.4-0.55mm
7、；定位轴承侧座小于非定位轴承侧0.1-0.15mmo4.2.21、 转子压力角间隙：两转子处于负45角的间隙为1/3D,正45角的间隙为2/3D。（D为两转子之间的总间隙）。四、常见故障处理现象故障原因处理方法风量不足、风压低转子磨损间隙增大修换转子或调整间隙密封装置漏气修换密封件副线阀内漏修换副线阀异常振动和声响传动齿轮磨损，间隙过大调整齿侧间隙或更换齿轮轴承磨损更换轴承主从动轴弯曲更换新轴齿轮定位销或键松动紧固或换新转子与轴连接处的键松动配换新键径向或轴向间隙过小或偏向一侧重新调整转子转子平衡破坏重新校平衡联轴器同轴度偏差大，弹性圈磨损重校同轴度，更换弹性圈异物带入机内紧急停车清除紧固件松
8、动拧紧紧固件密封装置漏气密封部分缺油或断油添加润滑油脂密封环磨损或弹力不够更换密封环密封环被煤焦油堵死清洗密封装置胀圈折断更换胀圈轴封套筒磨损更换轴封套筒齿轮磨损过快或发热齿间隙过小，油膜破坏，磨擦发热调整间隙油质不当或变质，油量不足换新油至规定油位油箱通气孔堵塞清洗疏通通气孔水冷却效果差检查水冷器盘车阻力大煤焦油过多，转子卡死应清除煤焦油轴承有脏物或损坏清洗或更换轴承径向或轴向间隙过小或偏向一侧重新调整转子机壳温度高转子轴间移动擦墙板重新调整转子轴向间隙轴承损坏，破坏了原调整间隙更换轴承。转子间隙大调整间隙副线阀开大时间长调节副线阀门，改用大循环阀轴承温度超高润滑不良检查润滑或加油联轴器同轴
9、度偏差太大重新校正同轴度轴承损坏更换轴承电机超电流出口压力太高降低阻力，调节出口压力气体带水排除机内积水，处理好气体带液机械故障消除机械故障五、试运转5.1.1、罗茨机小修后的试车由车间组织。大修后的试车由设备管理部门组织工艺、设备、电器、安全等部门有关人员组成的试车小组进行。1.1.1、 1.2、认真查看检修记录，检查检修项目完成情况，制定试车方案。5.1.3、 清理现场，做到工完料尽场地清，环境整洁无杂物。5.1.4、 检查各连接螺栓是否拧紧，装配间隙是否符合要求。5.1.5、 按规定加注润滑油、脂。冷却水开启检查是否正常。5.1.6、 手动盘车灵活、无磨擦、无阻滞现象，各阀门灵活好用。5
10、.1.7、 电机单体试车，检查电机温度，振动转向均应正常，装联轴器螺栓、弹性圈。5.1.8、 查安全设施齐全，符合要求。5、2空负荷试车1.1.1、 拆去近路阀，隔开进出口。1.1.2、 点动风机，查有无异常响声。1.1.3、 在正常情况下，然后启动风机，空负荷运行。1.1.4、 检查以下各项：一）检查风机、电机振动、声响应无异常。二）检查各部位温度，应正常，无异味和冒烟现象。三）检查油位、电机电流并做好记录。1.1.5、 运行2小时，温度、电流、振动、声响均正常后停车，空负荷试车结束。5.3、 负荷试车5.3.1、 安装好与系统联系的管络、阀门（包括近路阀）、拆除盲板，置换合格。并与生产系统
11、和有关岗位联系，准备负荷试车。5.3.2、 按正常操作程序启动风机、缓慢加至额定负荷，严禁一次调节到额定负荷，向系统送气。开近路阀使风机打循环的时间应不超过5分钟，以防气体温度升高。5.3.3、 在额定符合运转中检查如下各项：一）各轴承温度不超过80,油温不超过65。二）各密封部位无泄漏，振动、声响均应正常。三）风压、电机电流应符合规定要求。5.3.4、 在以上各项均属正常下，连续运转4小时，试车结束，交生产部门使用。5.3.5、 试车结束后，视情况更换齿轮箱润滑油，检查各连接部位地紧固件是否有松动。5.4、 验收1.1.1、 1,罗茨机小修后的验收由车间组织。大修后的验收由设备管理部门组织工
12、艺、设备、电器、安全等部门有关人员组成的验收小组进行。小修投入运行1小时，大修投入运行24小时后即可进行验收。1.1.2、 验收小组应认真审查罗茨机的检修、试车记录，按本规程的完好标准进行考核，验收合格后，做好资料归档，办理验收手续，移交生产使用。1.1.3、 罗茨机的检修要达到完好标准，检修项目完成率100缸1.1.4、 有下列情况之一时，不予验收：1.1.1.1. 4.4.1、检修项目没有全部完成，质量不符合要求。1.1.1.2. 交工资料不齐全，不准确,书写不整洁。5.4.4.4. 跑、冒、滴、漏未彻底消除。5.4.4.5. 全设施不齐全。六、罗茨机完好标准1、罗茨机及电机零部件完整齐全
