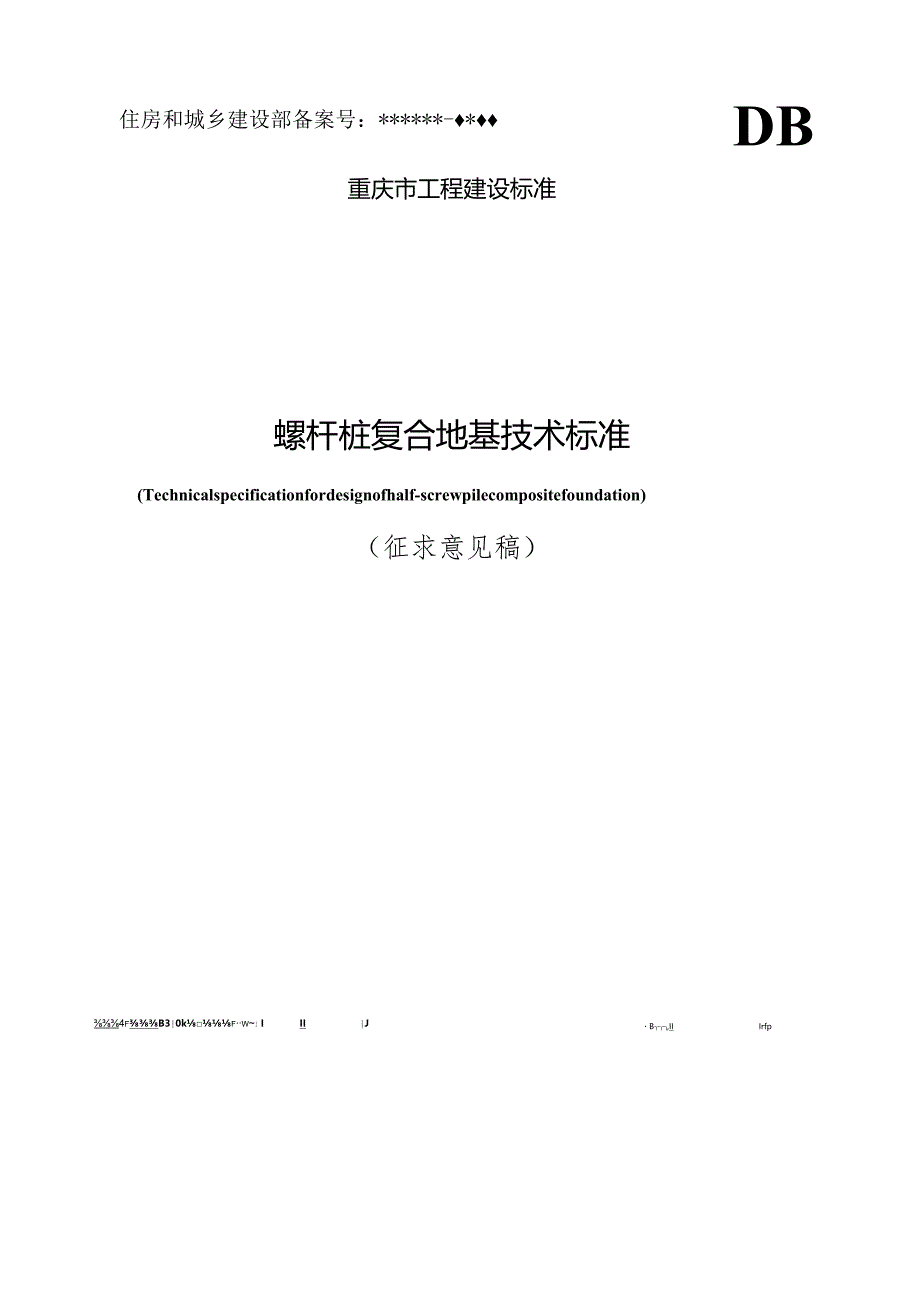

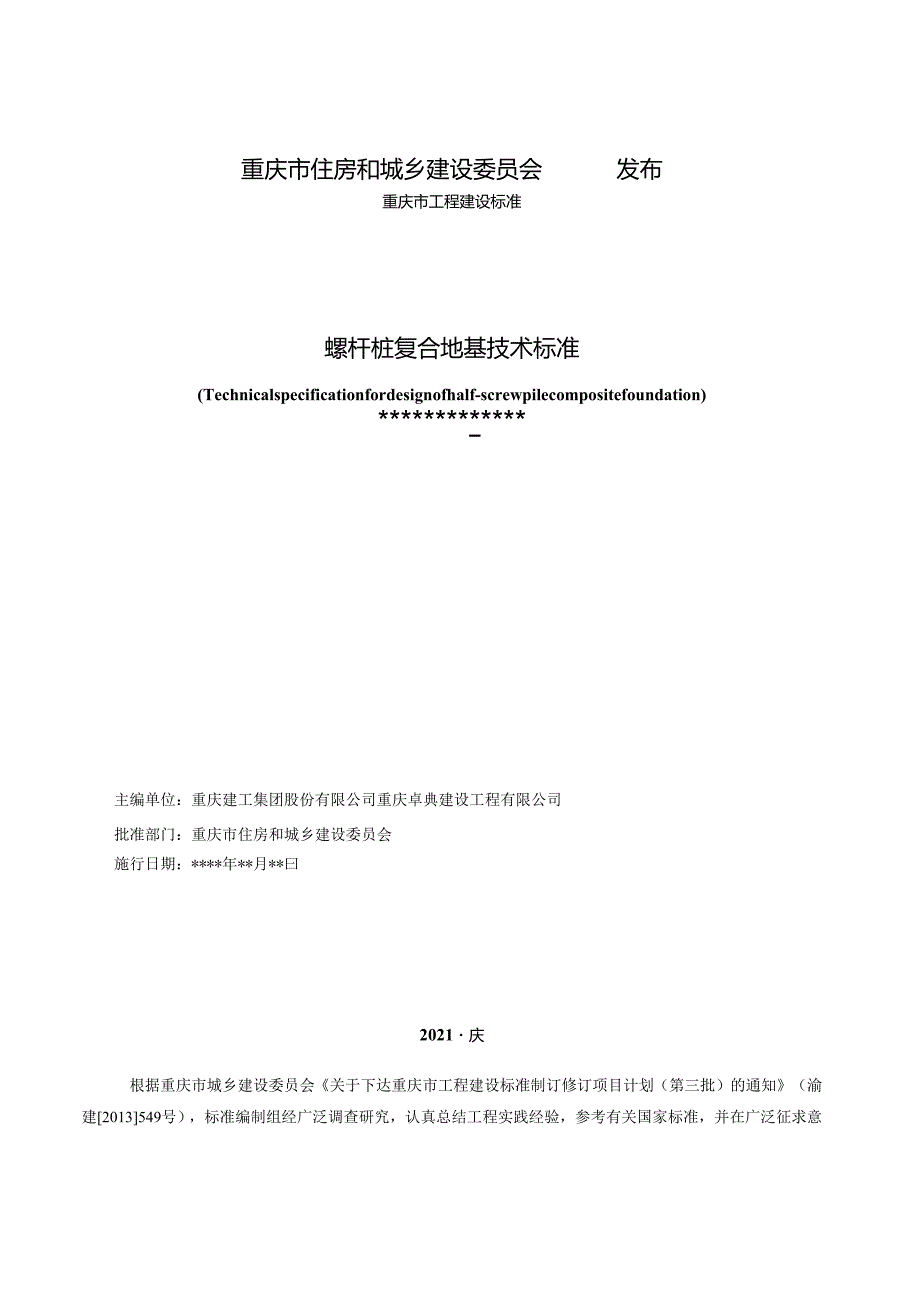

1、住房和城乡建设部备案号：*-*DB重庆市工程建设标准螺杆桩复合地基技术标准(Technicalspecificationfordesignofhalf-screwpilecompositefoundation)（征求意见稿）Blll,IIIrfp4fB30kfwIIIJ重庆市住房和城乡建设委员会发布重庆市工程建设标准螺杆桩复合地基技术标准(Technicalspecificationfordesignofhalf-screwpilecompositefoundation)*主编单位：重庆建工集团股份有限公司重庆卓典建设工程有限公司批准部门：重庆市住房和城乡建设委员会施行日期：*年*月*曰202

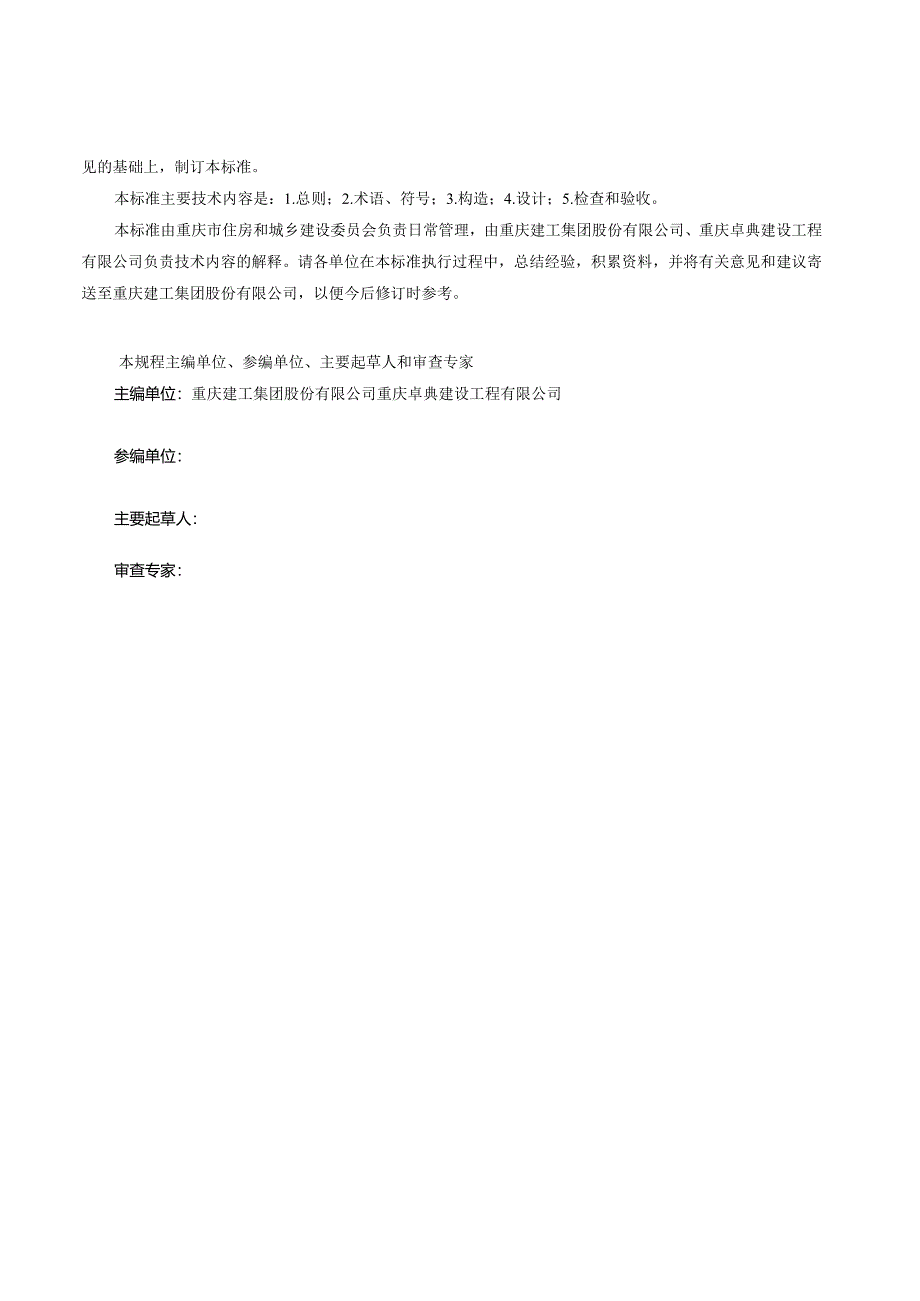

2、1庆根据重庆市城乡建设委员会关于下达重庆市工程建设标准制订修订项目计划（第三批）的通知（渝建2013549号），标准编制组经广泛调查研究，认真总结工程实践经验，参考有关国家标准，并在广泛征求意见的基础上，制订本标准。本标准主要技术内容是：1.总则；2.术语、符号；3.构造；4.设计；5.检查和验收。本标准由重庆市住房和城乡建设委员会负责日常管理，由重庆建工集团股份有限公司、重庆卓典建设工程有限公司负责技术内容的解释。请各单位在本标准执行过程中，总结经验，积累资料，并将有关意见和建议寄送至重庆建工集团股份有限公司，以便今后修订时参考。本规程主编单位、参编单位、主要起草人和审查专家主编单位：重庆建
3、工集团股份有限公司重庆卓典建设工程有限公司参编单位：主要起草人：审查专家：1总则12术语、符号22.1术语22.2符号23构造54设计61. 1一般规定64. 2螺杆桩设计75. 3螺杆桩复合地基设计94.4螺杆桩复合地基沉降计算105检查和验收116. 1成桩质量检查111 .2桩身质量检测115 .3工程质量验收12附录A螺杆桩大样图14本规程用词说明15引用标准名录16条文说明16Contents1. GeneralProvisions52. TermsandSymbols23. 1Terms24. 2Symbols25. 3Structure54Design84. 1GeneralRe
4、quirements84. 2DesignofHalf-scewPile86. 3DesignofHalf-scewPilecompositefoundation155CheckandAcceptance227. 1PilingQualityInspection228. 2PilQualityDetection235. 3AcceptanceofConstructionQuality24DetaildrawingofHalf-scewPile26ExplanationofWordinginThisSpecification281.istofQuotedSandards29Explanation
5、ofProvisions291总则1.0.1为贯彻执行国家和本市的技术经济政策，规范螺杆桩复合地基的设计，制定本规程。1.0.2本规程适用于工业与民用建筑、市政工程中的螺杆桩复合地基的设计及验收。1.0.3螺杆桩复合地基的设计应综合考虑场地地质条件、上部结构类型、使用功能、荷载特征等因素，并重视地方经验，因地制宜，优化设计、节约资源。1.0.4螺杆桩复合地基的设计和质量检验除应执行本规程外，尚应符合国家和本市现行有关标准、规范的规定。2术语、符号2.1 术语2.1.1 螺杆桩half-screwpile采用具有同步技术的专用桩机形成的一种“上部为圆柱型，下部为螺丝型”的组合式灌注桩。2.1.2
6、 同步技术synchronoustechnique钻具每旋转一周，钻具向上或向下的相应位移为一个螺距时，形成的桩孔或桩为螺纹状。2.1.3 桩芯pilecore螺杆桩螺纹段的桩体轴芯部分。2.1.4 螺牙screwthread螺杆桩桩身螺纹段的纹路。2.1.5 螺距screwpitch螺杆桩桩身螺纹段相邻螺牙之间的距离。2.1.6 螺杆桩复合地基half-screwpilecompositefoundation采用具有同步技术的专用桩机钻具旋转挤压土体成孔，钻杆管内泵压混凝土形成竖向增强体的复合地基。2.1.7 地基承载力特征值characteristicvalueofsubsoilbeari
7、ngcapacity由载荷试验测定的地基土压力变形曲线线性变形段内规定的变形所对应的压力值，其最大值为比例界限值。2.1.8 单桩竖向极限承载力标准值standardvalueofultimateverticalbearingcapacityofasinglepile单桩在竖向荷载作用下到达破坏状态前或出现不适于继续承载的变形时所对应的最大荷载，它取决于土对桩的支承阻力和桩身材料承载力。2.1.9 极限侧阻力标准值standardvalueofultimateshaftresistance相应于桩顶作用极限荷载时，桩身侧表面所发生的岩土阻力。2.1.10 极限端阻力标准值standardval
8、ueofultimatetipresistance相应于桩顶作用极限荷载时，桩端所发生的岩土阻力。2.1.11 单桩竖向承载力特征值characteristicvalueoftheverticalbearingcapacityofasinglepile单桩竖向极限承载力标准值除以安全系数后的承载力值。2.1.12 褥垫层cushion指设置于基础和复合地基之间用以调整桩土应力比、减小桩土不均匀沉降的传力层。2.2 符号2.2.1作用和作用效应P0一一对应于荷载效应准永久组合时基础底面处的附加压力;Pb作用在下卧层顶面的荷载；S螺杆桩复合地基的沉降量；S1一螺杆桩处理深度内复合加固层的沉降量；5
9、2下卧层的沉降量。2.2.2抗力和材料性能Esi一一基础底面下第i层天然地基的压缩模量；f一一混凝土轴心抗压强度设计值：frk岩石饱和单轴抗压强度标准值；Qsik单桩第j层土极限侧阻力标准值：Qpk一一单桩极限端阻力标准值；Quk螺杆桩单桩竖向极限承载力标准值；Qsfi、QPk单桩总极限侧阻力、总极限端阻力标准值;Ra单桩竖向承载力特征值；泊松比。2.2.3儿何参数4桩端截面积；4s桩身横截面积；d桩身直径；1一一桩身长度；Ii一一桩周第/层土的厚度；m面积置换率；u桩身周长；织一一复合地基压力扩散角；h复合地基加固区厚度；B一一匏合地基上荷载作用宽度；D复合地基上荷载作用长度。2.2.4计算
10、系数k安全系数;a,第i层土的桩侧极限侧阻力标准值的增强系数;桩间土承载力发挥系数；c一一成桩工艺系数；s一一沉降计算经验系数。3构造3.0.1螺杆桩桩身上部直杆段为圆柱形，下部为螺纹形，直杆段长度宜为有效桩长的1/3。3.0.2螺杆桩桩径宜为400m11-8001111,螺杆桩的桩径指直杆段的直径，螺纹段外径等于直杆段直径。3.0.3螺杆桩的直径、螺距、螺牙宽度及螺牙高度可按本规程表3.0.3选用。表3.0.3螺杆桩尺寸参考选用表螺杆桩外径d(mm)螺纹段桩芯直径d0(mm)螺牙根部厚度t(mm)螺牙端部厚度t2(mm)螺距h(mm)40034035253505004403525350600
11、5403525350700640352535080074035253503.0.4螺杆桩桩身混凝土强度等级不得小于C25。3.0.5为了避免基础开挖时对桩的破坏，可在桩的上部增加构造钢筋，钢筋不与上部基础贯通。4设计4.1 一般规定4.1.1 螺杆桩复合地基适用于处理黏性土、粉土、砂土、松散中密的碎石土、素填土地基。对淤泥、淤泥质土、特殊性土（膨胀性土、湿陷性土、液化土等）地基应按地区经验或现场试验确定其适用性。4.1.2 螺杆桩，应选择承载力和压缩模量较高相对较高的土层作为桩端持力层。4.1.3 螺杆桩的最小中心距不宜小于3.5倍的桩身直径。4.1.4 螺杆桩可只在基础范围内布置。桩体平面布
12、置时，可以在基础下满堂均匀布桩，也可以在竖向受力构件局部范围集中布桩。并可根据建筑物荷载分布、基础形式和地基土性状，合理确定布桩参数。1）内筒外框结构内筒部位可采用减小桩距、增大桩长或桩径布桩；2）对相邻柱荷载水平相差较大的独立基础，应按变形控制确定桩长和桩距；3）筏板厚度与跨距之比小于1/6的平板式筏基、梁的高跨比大于1/6且板的厚跨比（筏板厚度与梁的中心距之比）小于1/6的梁板式筏基，应在柱（平板式筏基）和梁（梁板式筏基）边缘每边外扩2.5倍板厚的面积范围内布桩；4）对荷载水平不高的墙下条形基础可采用墙下单排布桩。4.1.5 桩的中心与基础边缘的距离不宜小于桩径的1倍；桩的边缘与基础边缘的
13、距离，条形基础不宜小于75mm；其他基础形式不宜小于15Onln1。4.1.6 复合地基桩顶和基础间应在基础下满铺褥垫层。褥垫层材料宜用中砂、粗砂、级配砂石或碎石，最大粒径不宜大于20mm。当使用粉细砂时应掺入25%30%碎石。褥垫层在桩顶以上的厚度宜取20040011三,当桩径大、桩距大、浅层土压缩性高时褥垫层厚度取大值，反之取小值。4.1.7 螺杆桩复合地基设计应具备以下基本资料：4.1.8 勘察资料，内容应包括：4.1.9 探孔总平面布置图、地质剖面图、钻孔柱状图；4.1.10 土层物理力学指标、地基土承载力特征值、压缩模量；4.1.11 试验、静力或动力触探试验等原位测试资料；4）根据
14、相关试验分析提供各土层桩极限侧阻力标准值、极限端阻力标准值；5）水文地质资料，包括地下水类型、水位标高或埋深、地下水是否对填充料具有腐蚀性等；6）抗震设防区按设防烈度提供拟建场地的抗震设计条件，包括场地土的类型、建筑场地类别、地基土有无液化等的判定。2工程场地与环境条件的有关资料：1）工程场地的现状平面图，包括交通设施、高压架空线、地下管线和地下构筑物的分布；2）相邻建筑物安全等级、基础形式及埋置深度；3）周围建筑物的防振、防噪音的要求；3建设工程的有关资料：1）工程总平面布置图；2）工程基础平面图和剖面图；3）设计要求的承载力和变形控制值；4）工程的结构类型、荷载，工程的使用条件和设备对基础竖向及水平位移的要求；5）对应于荷载效应标准组合时的基底压力和对应于荷载效应永久组合时的基底压力；6）工程的安全等级。4.1.8螺杆桩复合地基设计应进行下列计算和验算：1复合地基承载力计算；2复合地基沉降计算；3复合地基软弱下卧层承载力和沉降计算；4单桩承载力及桩身承载力验算；5对位于坡地或岸边的复合地基，应进行稳定分析。对于现行国家标准建筑地基基础设计规范GB50007规定需要进行地基变形计算的建筑物或构筑物，经地基处理后，应进行沉降观测，直至沉降达
