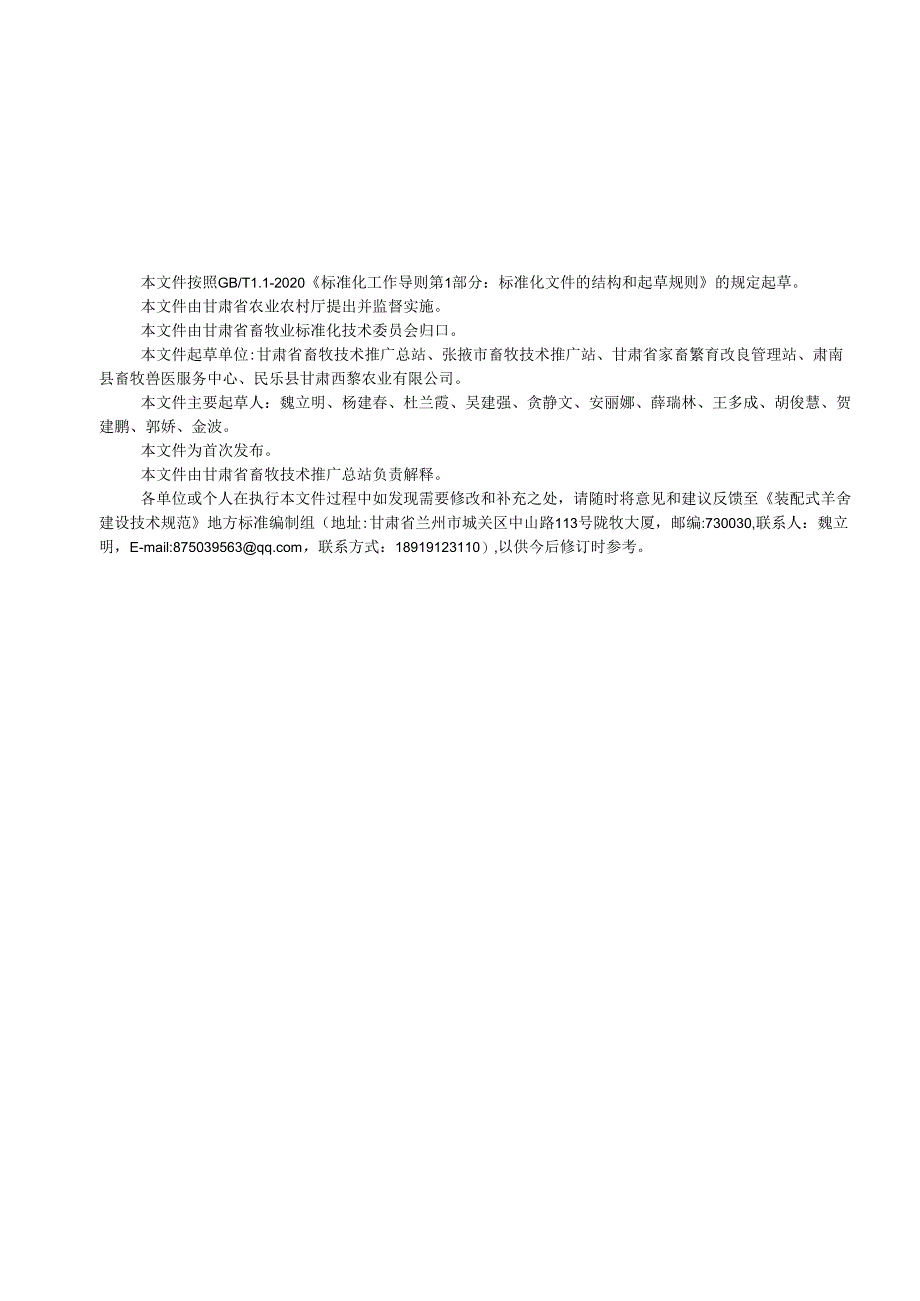

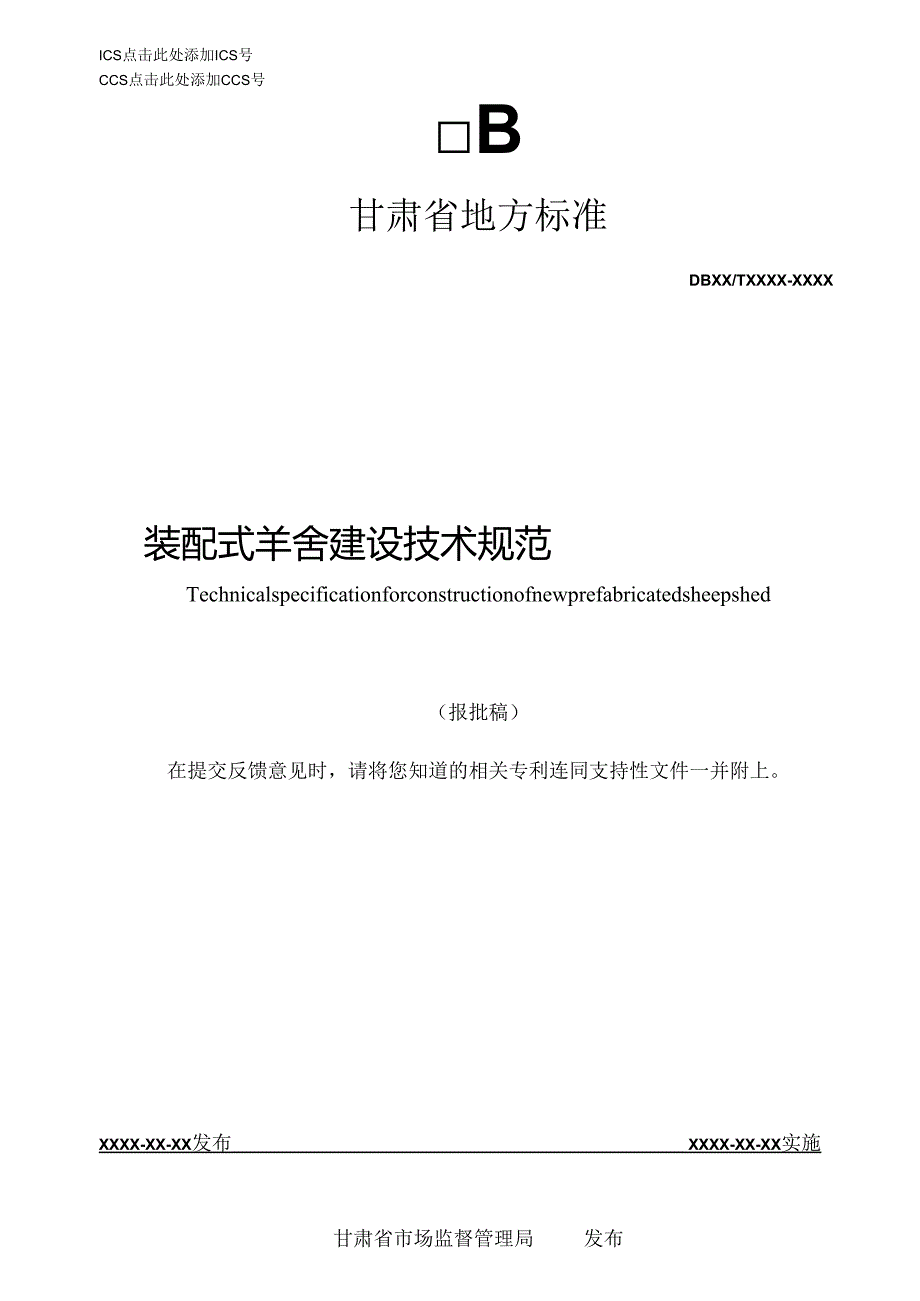

1、ICS点击此处添加ICS号CCS点击此处添加CCS号B甘肃省地方标准DBXX/TXXXX-XXXX装配式羊舍建设技术规范Technicalspecificationforconstructionofnewprefabricatedsheepshed（报批稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX-XX-XX发布XXXX-XX-XX实施甘肃省市场监督管理局发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由甘肃省农业农村厅提出并监督实施。本文件由甘肃省畜牧业标准化技术委员会归口。本文件起草单位:甘肃省畜牧技术
2、推广总站、张掖市畜牧技术推广站、甘肃省家畜繁育改良管理站、肃南县畜牧兽医服务中心、民乐县甘肃西黎农业有限公司。本文件主要起草人：魏立明、杨建春、杜兰霞、吴建强、贪静文、安丽娜、薛瑞林、王多成、胡俊慧、贺建鹏、郭娇、金波。本文件为首次发布。本文件由甘肃省畜牧技术推广总站负责解释。各单位或个人在执行本文件过程中如发现需要修改和补充之处，请随时将意见和建议反馈至装配式羊舍建设技术规范地方标准编制组（地址:甘肃省兰州市城关区中山路113号陇牧大厦，邮编:730030,联系人：魏立明，E-mail:875039563，联系方式：18919123110）,以供今后修订时参考。装配式羊舍建设技术规范1范围本

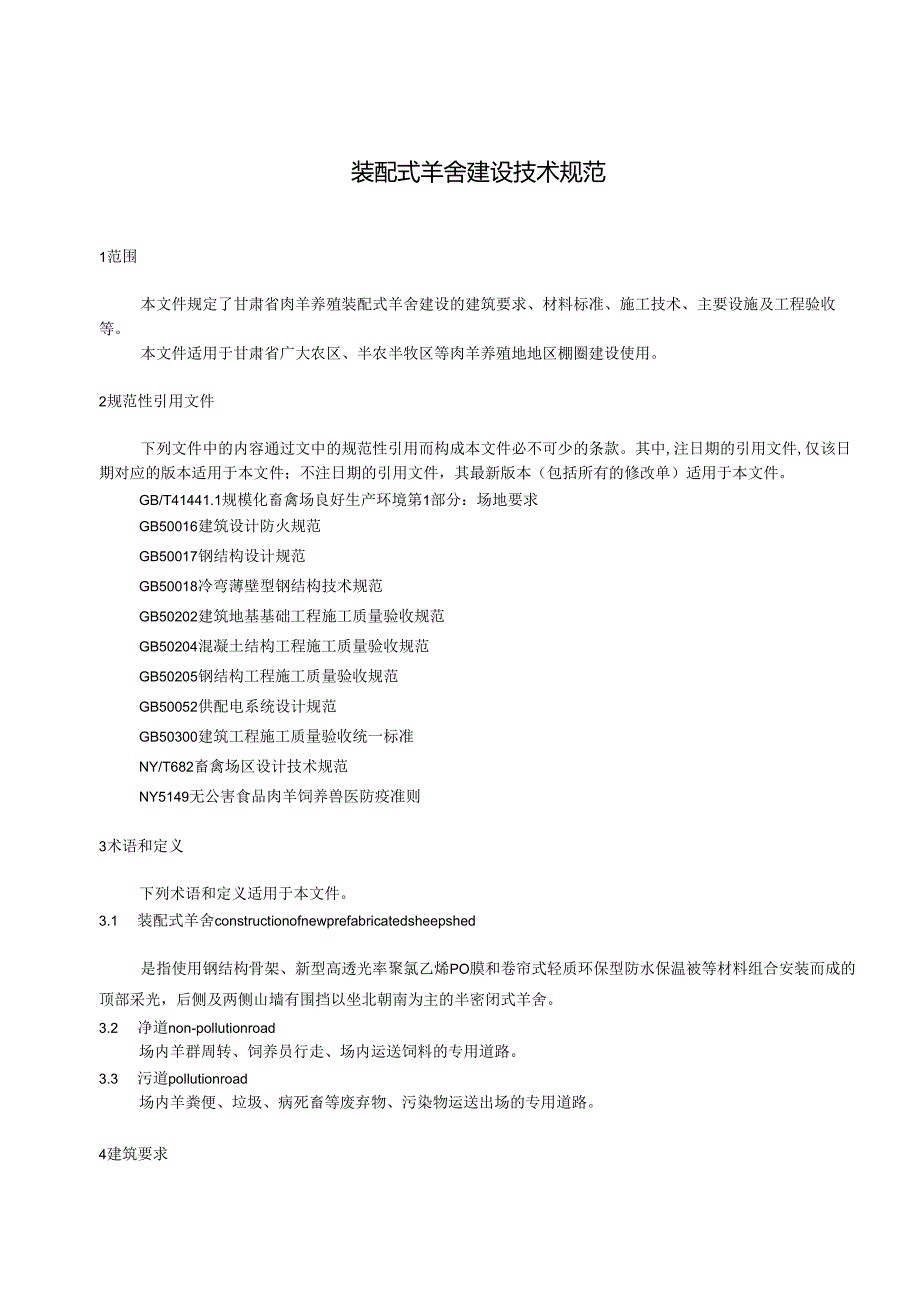

3、文件规定了甘肃省肉羊养殖装配式羊舍建设的建筑要求、材料标准、施工技术、主要设施及工程验收等。本文件适用于甘肃省广大农区、半农半牧区等肉羊养殖地地区棚圈建设使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T41441.1规模化畜禽场良好生产环境第1部分：场地要求GB50016建筑设计防火规范GB50017钢结构设计规范GB50018冷弯薄壁型钢结构技术规范GB50202建筑地基基础工程施工质量验收规范GB50204混凝土结构工程施工质
4、量验收规范GB50205钢结构工程施工质量验收规范GB50052供配电系统设计规范GB50300建筑工程施工质量验收统一标准NY/T682畜禽场区设计技术规范NY5149无公害食品肉羊饲养兽医防疫准则3术语和定义下列术语和定义适用于本文件。3.1 装配式羊舍constructionofnewprefabricatedsheepshed是指使用钢结构骨架、新型高透光率聚氯乙烯PO膜和卷帘式轻质环保型防水保温被等材料组合安装而成的顶部采光，后侧及两侧山墙有围挡以坐北朝南为主的半密闭式羊舍。3.2 净道non-pollutionroad场内羊群周转、饲养员行走、场内运送饲料的专用道路。3.3 污道p
5、ollutionroad场内羊粪便、垃圾、病死畜等废弃物、污染物运送出场的专用道路。4建筑要求4.1 羊舍选址场地选择应执行GB/T41441.1的规定，选择地势高燥，排水良好，避风向阳的地方建设。4.2 建筑朝向羊舍宜坐北朝南、东西走向，偏东58建设，有利于冬季早晨棚舍尽早采光升温。4.3 建筑形式为双列半开放式龙骨架覆盖聚氯乙烯Po膜和保温被的钢结构暖棚羊舍。1.1.1 4羊舍建筑参数1.1.2 4.1羊舍建筑设计图主要包括羊舍长度、跨度、顶高、后立面、前立面、侧立面及内部结构等建筑参数，详见图-1、图-2、图-3、图-4。1.1.3 长度（I）根据饲养规模和场地而定，长度（1.）通常以不
6、超过60m为宜，过长会增加劳动强度，同时对建筑材料的质量利强度会有更高要求，根据养殖规模依照不同羊只类型舍内占地面积参考值计算。1.1.4 跨度（W）羊舍跨度（wl）根据饲喂方式和饲喂设备通常为Ilm12m为宜。1.1.5 高度（三）羊舍顶高（hi）4m4.5m,后立面高（l）3.0m3.3m,前立面高（Fh）l.lm1.2m01.1.6 棚面（八）包含顶棚面、后立面、前立面。棚面由钢结构龙骨架支撑，上覆盖高透光率聚氯乙烯Po膜或10丝15丝普通膜，外覆盖卷帘式轻质环保型防水保温被。钢结构龙骨架间距1.Om1.2m,相邻龙骨架间每隔1.5m2.0m安装78个横拉杆加固，龙骨架与水平地面形成33
7、38夹角。1.1.7 侧立面（B）由方钢焊接骨架支撑，采用防水保温被+彩钢夹芯板结构。1.1.8 门净道端和污道端侧山墙设高（）2.5m3m,宽（w2）2.OIn2.5m且与饲喂设备宽度和高度相适应的双扇外开门，供饲喂车辆和人员通行；污道端侧山墙在中间门两侧设高（h5）2.5m3m,宽（%）3m3.5m双扇外开门，供清粪车辆和羊只通行。每个养殖单元前立面和后立面设宽（Wl）Im、高（h6）0.9m的外开门通向运动场。1.1.9 4.8通风换气窗每个养殖单元在后立面离地高（h?）Im每隔7.5m设置长（1.）0.8m、宽（w5）0.6m的通风换气窗，前立面设宽度（w6）0.8mIm的纵向通风换气
8、带，顶部设宽（w）0.2m0.25m纵向通风换气带，外设卷帘式保温被与防虫网。1.1.10 4.9羊舍内部设施羊舍宜采用坐北朝南双列式布局，饲喂通道宽(w8)2.5m-3m,饲槽宽(w9)0.25m0.3m,深度0.15m0.2m,外沿高(h)0.25m0.3m。每隔7.5In设嵌入式可拆卸隔栏，栏高(h。1m1.1m。自动饮水器固定于前、后立面侧栏之上，高(h10)0.4m0.5mo繁殖母羊舍还应设母子栏和羔羊补饲栏。母子栏通常长(1.)1.2ml.4m、宽(w1o)1.Om-l.2m、高(hn)Inb供产后第1d7d分娩母羊和羔羊使用；靠近前后侧立面处设升降式长方形羔羊补饲栏,长(102.
9、0小宽(w11)0.8m、高(hQ111b栅栏间距0.18m0.2m,内放置补饲槽，补饲栏不使用时可升起固定于顶部骨架。4. 4.10羊舍间距规模化肉羊养殖场需建设多栋羊舍时前后羊舍间距通常为顶高的23倍,根据不同生产用途可外设宽度(wl2)4.0m5.0m、高度(h13)lml.1m运动场，左右间距根据通行道路和绿化带宽度确定或按照NY/T682畜禽场区设计技术规范执行。4.5 养殖密度舍内羊只平均占地面积根据羊只不同大小、生产用途及生产阶段而确定，见表-1。表-1舍内羊只占地面积类型占地面积(l112)繁殖母羊(妊娠前中期)1.21.5繁殖母羊(妊娠后期)2-2.5育成羊0.8-1.0育肥
10、羊1.01.2种公羊4.06.O4.6 采光与保暖为满足羊舍冬季采光保温、夏季防暑降温及排除舍内污浊空气的需要，羊舍顶部设钟控卷帘式轻质环保型防水保温被，可根据光照和天气状况自动调节采光面积，提高采光保温效果。夏季气温较高时可加大塑料膜通风面积，并在龙骨架上加遮荫网，避免因阳光直射造成舍内温度过高，防止羊只中暑。4.7 照明及供电设施羊舍内安装配电箱、照明设施、五孔插座及配套线路，供电系统设计安装应符合GB50052的规定。4.8 防疫羊舍防疫设计按NY5149和NY/T682的规定执行。4.9 防火应符合GB50016的要求。羊场饲料库、草料场及加工车间等应设置在羊舍侧风向处，间距在20m以
11、上，并配备必要的防火设施设备及灭火工具等。4.10 抗暴风雪应不低于当地民用建筑抗暴风雪强度设计的规定要求。4.11 抗震抗震裂度可按低于当地民用建筑1度设计。5.1 龙骨架羊舍结构全部采用标准化装配式钢结构骨架。顶部拱形结构、前后立面骨架为热镀锌30nimX38mm2mm椭圆管钢材，前后端均固定于T型地锚基桩，横拉为6分钢管，壁厚2mm,包含斜支撑及附件等；侧立面骨架为50mm30mm2mm热镀锌方钢及网片；钢地梁为40mm20mm2mm热镀锌方钢。5.2 采光膜通常采用高透光率的聚氯乙烯PO膜或10丝15丝普通塑料膜。5.3 外保温设备外覆盖保温后立面、前立面均采用2.5kg/才防水保温被
12、及普通膜，侧立面为防水保温被+彩钢夹芯板，容重IOkg/in。前顶坡为卷帘式环保轻质防水保温被，厚度Ilmm13mm,导热系数WO.038w/mk,在强低温条件下材料结构应不破坏、不变形、不龟裂，且无毒性。5.4 卷帘设备卷帘设备主要为电源380V,50hz,输出扭矩1500nm,输出转速3rpm专用卷帘电机和控制器，可伸缩卷轴力臂为65寸镀锌钢管，卷轴为62.5寸焊接镀锌钢管，壁厚3.5mm。5.5 门窗门窗应使用方钢焊接骨架+防水保温被构成，也可采用新型符合彩钢夹芯板等材料制作。5.6 技术要点6.1 场地平整羊场主体建筑施工前应进行场地平整,场地应有2%3%的坡度,利于排水、污水收集和集
13、中处理。6.2 地基与地锚地基开挖与地锚浇筑前应按设计图纸定位放线，开挖后应验槽，遇到土质、土层结构复杂情况时，应相应采取专门的地基处理方法进行处理。具体施工可按GB50202、GB50204中次要建筑要求执行。6.3 龙骨架结构骨架系统全部采用镀锌椭圆钢、方钢结构，包含横拉、斜支撑、卡簧、卡槽等附件均为标准件生产，完全实现羊舍施工的装配化和标准化，前后端均固定于T型地锚基桩。施工时可按GB50017、GB50018、GB50205中次要建筑执行，但钢结构骨架的耐腐性、耐久性和牢固性要求应适当高于次要建筑标准。6.4 地面羊舍地面应高于舍外地面30cm40cm,地面应铺设在均匀密实的基土上，遇
14、不良基土时应换土或进行加固。地面铺设材料选用保温和排水效果良好的夯实三合土或红砖铺地，三合土石灰、砂石、黏土按1：2：4比例配制，铺设厚度15cm20Cnb使用红砖铺地时可在黏土表层铺设1.5cm2.0Cm石灰土垫层。6.5 围护结构安装保温被、采光膜时边缘应适当余出，折叠后用钾钉、卡簧、卡槽等进行固定。如冬季风雪较大时可间距lm2m设置防风压绳，分别固定于前后立面基础或地锚上，减少棚膜拍打钢架造成的磨损并增棚舍的强牢固性。羊舍围栏网片焊接于前后立面钢架和钢地梁上。6.6 门窗结构门窗必须坚固耐用，移动灵活，门向外开，不设门槛和台阶。6.7 基础施工圈舍基础、T型地锚、墙体及土建施工应在冬季结
15、冰前完成，以免影响工程质量。6.8 圈舍使用羊舍建成风干后方可使用，使用前应对棚舍进行清扫并彻底消毒。检查圈舍、设施设备、水电等是否完好和正常使用，同时检查是否有易造成羊只受伤的利器、钝器等物件，并及时处理隐患。7工程质量验收工程验收时地基基础、地锚应符合GB50300建筑工程施工质量验收统标准、GB50202建筑地基基础工程施工质量验收规范、GB50204混凝土结构工程施工质量验收规范的技术要求；龙骨架、围护结构和门窗等的应符合GB50205钢结构工程施工质量验收规范、GB50017钢结构设计规范、GB50018冷方薄壁型钢结构技术规范的技术要求；保温设备、采光膜应符合GB50016建筑设计防火规范的技术要求；供配电系统应符合GB50052供配电系统设计规范的技术要求。并结合批准的工程设计图纸、合同约定及相关文件资料等进行验收。8附件图T装配式羊舍实景图图-2装配式羊舍侧剖面图图-3装配式羊舍侧立面结构图图-4装配式羊舍地面设施俯视图单位：cm
