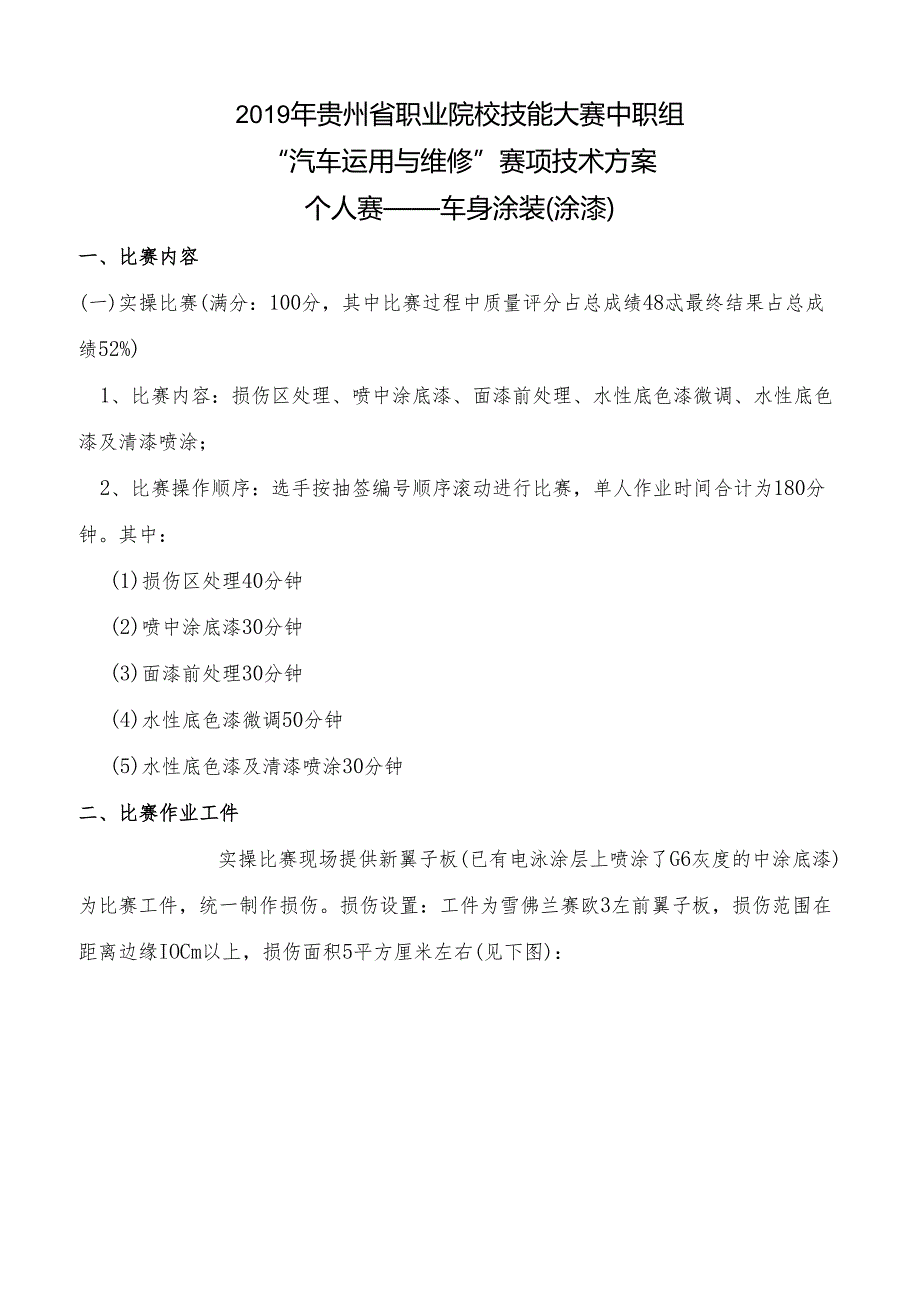

1、2019年贵州省职业院校技能大赛中职组“汽车运用与维修”赛项技术方案个人赛车身涂装(涂漆)一、比赛内容(一)实操比赛(满分：100分，其中比赛过程中质量评分占总成绩48忒最终结果占总成绩52%)1、比赛内容：损伤区处理、喷中涂底漆、面漆前处理、水性底色漆微调、水性底色漆及清漆喷涂；2、比赛操作顺序：选手按抽签编号顺序滚动进行比赛，单人作业时间合计为180分钟。其中：(1)损伤区处理40分钟(2)喷中涂底漆30分钟(3)面漆前处理30分钟(4)水性底色漆微调50分钟(5)水性底色漆及清漆喷涂30分钟二、比赛作业工件实操比赛现场提供新翼子板(已有电泳涂层上喷涂了G6灰度的中涂底漆)为比赛工件，统一

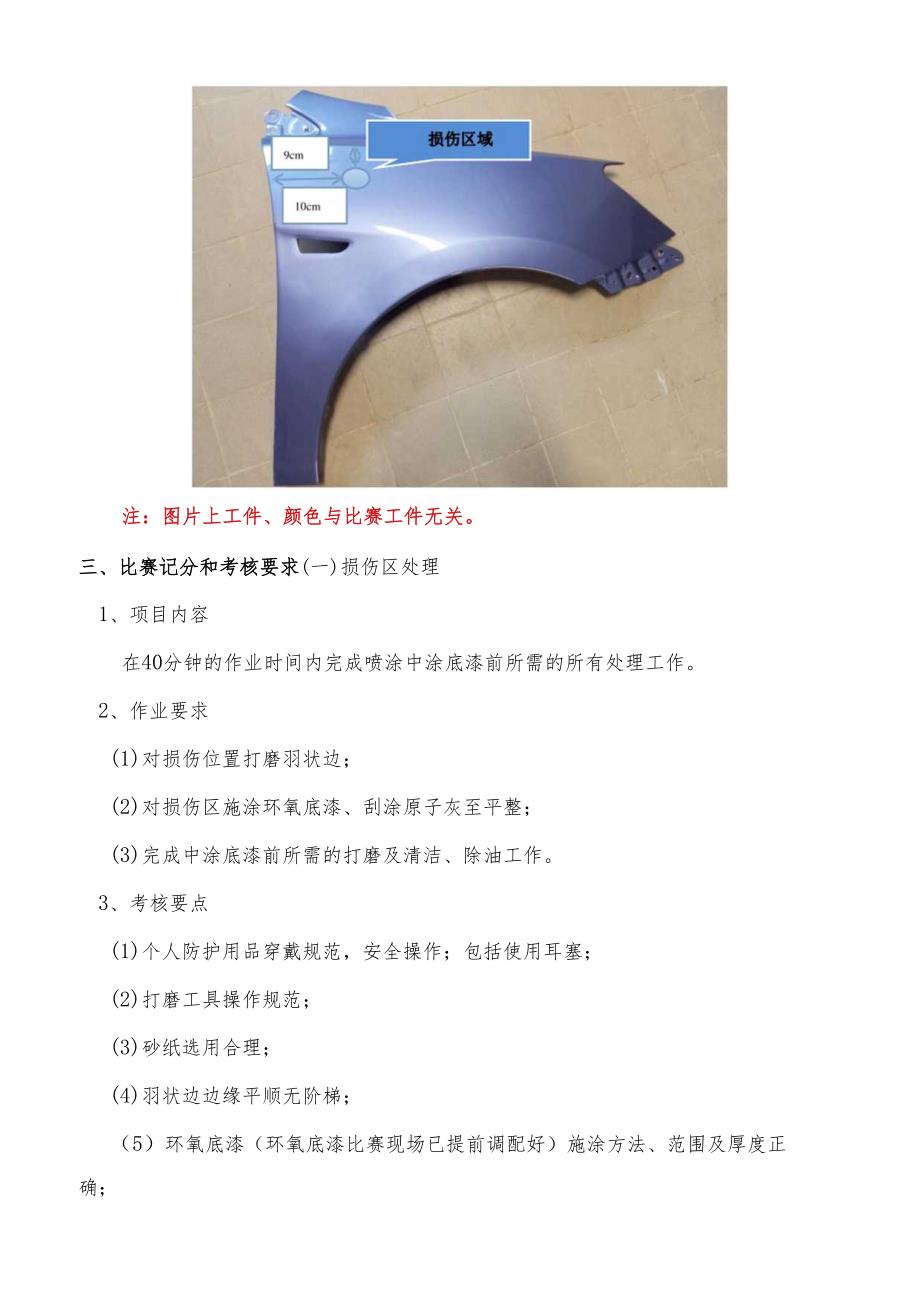

2、制作损伤。损伤设置：工件为雪佛兰赛欧3左前翼子板，损伤范围在距离边缘IOCm以上，损伤面积5平方厘米左右(见下图)：注：图片上工件、颜色与比赛工件无关。三、比赛记分和考核要求(一)损伤区处理1、项目内容在40分钟的作业时间内完成喷涂中涂底漆前所需的所有处理工作。2、作业要求(1)对损伤位置打磨羽状边；(2)对损伤区施涂环氧底漆、刮涂原子灰至平整；(3)完成中涂底漆前所需的打磨及清洁、除油工作。3、考核要点(1)个人防护用品穿戴规范，安全操作；包括使用耳塞；(2)打磨工具操作规范；(3)砂纸选用合理；(4)羽状边边缘平顺无阶梯；（5）环氧底漆（环氧底漆比赛现场已提前调配好）施涂方法、范围及厚度正

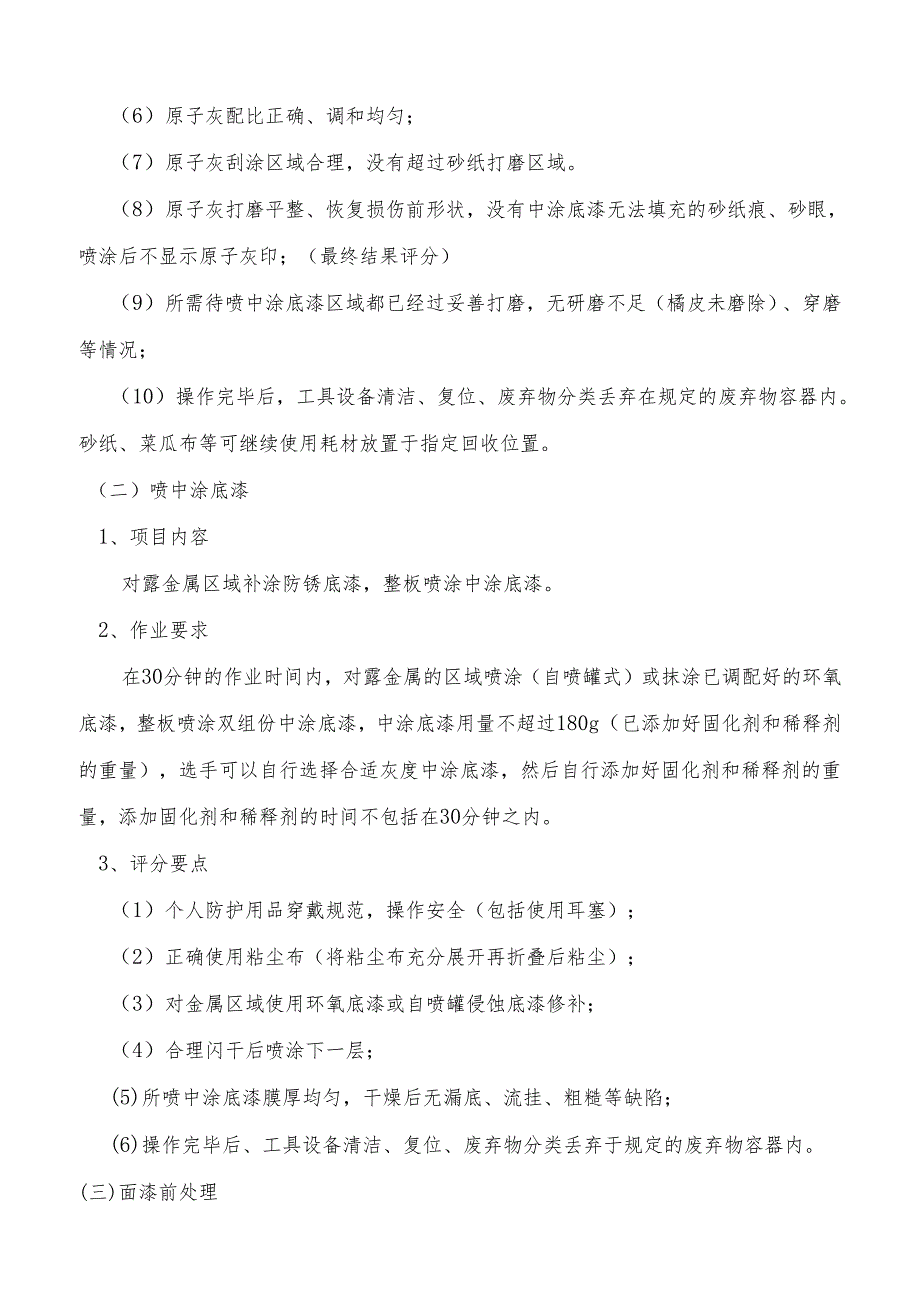

3、确；（6）原子灰配比正确、调和均匀；（7）原子灰刮涂区域合理，没有超过砂纸打磨区域。（8）原子灰打磨平整、恢复损伤前形状，没有中涂底漆无法填充的砂纸痕、砂眼，喷涂后不显示原子灰印；（最终结果评分）（9）所需待喷中涂底漆区域都已经过妥善打磨，无研磨不足（橘皮未磨除）、穿磨等情况；（10）操作完毕后，工具设备清洁、复位、废弃物分类丢弃在规定的废弃物容器内。砂纸、菜瓜布等可继续使用耗材放置于指定回收位置。（二）喷中涂底漆1、项目内容对露金属区域补涂防锈底漆，整板喷涂中涂底漆。2、作业要求在30分钟的作业时间内，对露金属的区域喷涂（自喷罐式）或抹涂已调配好的环氧底漆，整板喷涂双组份中涂底漆，中涂底漆用
4、量不超过180g（已添加好固化剂和稀释剂的重量），选手可以自行选择合适灰度中涂底漆，然后自行添加好固化剂和稀释剂的重量，添加固化剂和稀释剂的时间不包括在30分钟之内。3、评分要点（1）个人防护用品穿戴规范，操作安全（包括使用耳塞）；（2）正确使用粘尘布（将粘尘布充分展开再折叠后粘尘）；（3）对金属区域使用环氧底漆或自喷罐侵蚀底漆修补；（4）合理闪干后喷涂下一层；(5)所喷中涂底漆膜厚均匀，干燥后无漏底、流挂、粗糙等缺陷；(6)操作完毕后、工具设备清洁、复位、废弃物分类丢弃于规定的废弃物容器内。(三)面漆前处理1、项目内容打磨中涂底漆、清洁板件。2、作业要求在30分钟的作业时间内完成中涂底漆研磨
5、及工件清洁、除油等所有喷涂前需要完成的工作。3、评分要点(1)个人防护用品穿戴规范，操作安全(包括使用耳塞)；(2)打磨机操作规范；(3)干磨砂纸选用合理；(4)打磨后工件平滑、打磨彻底、无露底、无橘皮、无磨穿；(5)操作完毕后、工位清洁、工具设备复位、废弃物分类丢弃于规定的废弃物容器内，砂纸、菜瓜布等可继续使用耗材放置于指定回收位置。(四)水性底色漆微调1、项目内容在50分钟的作业时间内完成水性底色漆微调(使用一个水性漆色母)。2、作业要求(1)赛场为选手提供目标色板，150g(未添加稀释剂)有差异色的水性底色漆及使用此水性底色漆统一喷涂的色板；(2)选手选择合适灰度的试色板，喷涂试色板(每
6、人最多可使用五块)对比油漆与标准色板的差异，添加色母，将颜色调整至与调色目标色板一致;(3)选手提交自己认为最准确的一块色板及对应的微调配方。3、评分要点(1)个人防护用品穿戴规范，操作安全(包括喷涂试色板时使用耳塞)；(2)调色流程规范；(3)色差判断正确，色母添加正确；(4)调色准确，掌握干喷、湿喷不同喷涂方法对油漆颜色的影响；所提交的色板和与目标色板色差小；(5)操作完毕后，工位清洁，工具设备复位，废弃物分类丢弃于规定的废弃物容器内。(五)水性底色漆及清漆喷涂1、项目内容水性底色漆及清漆喷涂。2、作业要求在30分钟的作业时间内完成喷涂水性底色漆及清漆喷涂作业。颜色须喷涂至目标板一致，整板
7、喷涂的水性底色漆是由赛场提供的喷涂目标板的水性底色漆，清漆用量不超过230g(已添加好固化剂、稀释剂的重量)。3、评分要点(1)个人防护用品穿戴规范，操作安全(包括使用耳塞)；(2)喷涂前表面清洁、粘尘操作规范；(3)使用粘尘布方法正确(将粘尘布充分展开再折叠后粘尘)；(4)喷涂操作规范，合理闪干后喷涂下一层，喷涂过程中无打磨补喷等操作;(5)涂膜干燥，无失光、垂流、银粉露喷、银粉发花、清漆漏喷或喷涂过薄等缺陷，涂层丰满、纹理均匀(此项均为最终效果评分)；(6)操作完毕后，工位清洁、工具设备复位、废弃物分类丢弃于规定的废弃物容器内。四、实操比赛分值分配及评分标准（一）损伤区处理（占实操分值16
8、%）项目分值比例评分标准安全防护3%在各个环节佩戴合理的安全防护用品羽状边打磨24%使用砂纸型号正确，边缘平滑无台阶原子灰刮涂和打磨37%原子灰调配比例正确，混合均匀，刮涂不超过打磨范围；打磨时使用打磨机、砂纸型号正确，能正确使用打磨指示层及采用正确打磨方法打磨原旧漆整板打磨及效果19%打磨充分、彻底，无橘纹，无磨穿5S17%工具设备复位、可继续使用耗材放置于指定回收位置；废弃物丢弃至指定垃圾桶（二）喷中涂底漆（占实操分值8%）项目分值比例评分标准安全防护6%佩戴喷涂时所需要的安全防护用品；喷涂前处理28%使用粘尘布粘尘（粘尘布需要完全展开后再使用），对露金属的区域喷涂（自喷罐式）或抹涂已调配
9、好的环氧底漆，选择正确灰度的中涂底漆，使用规定量完成喷涂；喷涂过程60%层与层之间给予了合理的闪干时间，喷涂过程中没有打磨、补喷，无流挂、漏喷或咬底；5S6%工具、工位恢复原状；废弃物丢弃至指定垃圾桶。（三）面漆前处理（占实操分值10%）项目分值比例评分标准安全防护5%在各个环节佩戴合理的安全防护用品；打磨过程30%打磨时使用正确打磨机、砂纸、菜瓜布，能正确使用打磨软垫及采用正确打磨方法打磨；打磨效果45%打磨充分、彻底，无橘纹,无磨穿；5S20%工具设备复位、废弃物丢弃至指定垃圾桶。（四）水性底色漆微调（占实操分值5%）项目分值比例评分标准安全防护6%佩戴合理的安全防护用品；规范操作70%色
10、母判断正确；提交色板整洁，无发花、清漆漏喷、色漆未完全遮盖、起萍子等缺陷等不良现象；5S24%工具设备复位，工作台清洁；废弃物丢弃至指定垃圾桶。（五）水性底色漆及清漆喷涂（占实操分值9%）项目分值比例评分标准安全防护13%在各个环节佩戴合理的安全防护用品；喷涂过程87%使用粘尘布粘尘（粘尘布需要完全展开后再使用），对露金属的区域喷涂（自喷罐式）或抹涂已调配好的环氧底漆，使用规定量的清漆完成喷涂，色漆、清漆层与层之间给予了合理的闪干时间。（六）最终效果（占实操分值52%）项目分值比例评分标准做底效果35%明显或不明显（明显类：多个角度明显可见；不明显类：某一侧面角度非常仔细可看出）原子灰印、原子
11、灰砂眼、咬底、砂纸痕等缺陷水性底色漆喷涂效果27%底色漆无露底、流挂、起花（区分明显或不明显）等缺陷，喷涂颜色与目标板比较，颜色准确；清漆喷涂效果28%清漆无漏喷、喷涂过薄、流挂缺陷，流平好，纹理均匀，光泽度高其他漆膜缺陷10%没有鱼眼、起泡、针孔、印痕（含碰伤）、清漆垂流等需要返工重喷清漆的缺陷，第一折边外侧部位底色漆、清漆没有漏喷、露底。五、名次排列规则按总成绩由高到低排序，总成绩相同的以5项实操项目总用时短的名次在前。六、比赛需要工量具、设备、配件和辅料1、选手自备：（1）每位参赛选手要自备防毒口罩及安全工作鞋。（2）每位参赛选手自备刮灰工具。2、比赛现场提供编号工具名称型号及规格图片示
12、例数量备注1活性炭过滤式防护口罩（裁判用）足量校方提供2喷漆工作服防静电，喷漆专用连体服，3520-3002足量PPG提供3防护眼镜足量校方提供4防尘口罩6060-1302足量校方提5超级除油膏快乐枪王超级除油膏H65100P（原洗手膏）2瓶PPG提供6吹尘枪9把SATA提供7开罐器9个校方提供8比例尺24个PPG提供9水性漆专用过滤漏斗3510-03023足量PPG提供1O溶剂型油漆过滤漏斗3510-0301足量PPG提供11蓝色全能高效除油布3510-0777足量PPG提供129孔）皇牌干磨砂纸P80,P120,P180,P240,P320,P400,P500,P800,3310-6950
13、80等；足量PPG提供13手刨用干磨砂纸（70X125mm）P80,P120,P180,P240,P320；3310-CO5080等;9足量PPG提供14方形菜瓜布红色P3603340-F02037浅灰P15003340-F02094足量PPG提供15圆形菜瓜布（打磨机用）MF150mm2000(P2000),3340-602095足量PPG提供166寸海绵干磨软垫145mm6+8+1孔3300-30039个PPG提供176寸砂网保护垫145mm49孔3300-20029个校方提供18打磨指示层3510-018029个校方提供19粘尘布6060-1201r足量校方提供2O免洗枪壶3510-0117（溶剂型油漆）；3510-0118（水性漆）I足量校方提供21中涂底漆喷枪SATAjet100BFRP1.6(口径1.6mm)1（）把SATA提供22水性底色漆喷枪SATAjet5000-120绿色环保省漆喷枪20把SATA提供23水性漆吹风枪SATADRYJET118把SATA提侯24清漆喷枪SATAjet5000-110蓝色省漆高效面漆喷枪(即原SATAjet4000BRPDigital1.3)15把SATA提供25水性喷枪清洁剂P980-82121桶校方提供26水性
