《起重机用高强度钢板.docx》由会员分享，可在线阅读，更多相关《起重机用高强度钢板.docx（10页珍藏版）》请在第壹文秘上搜索。

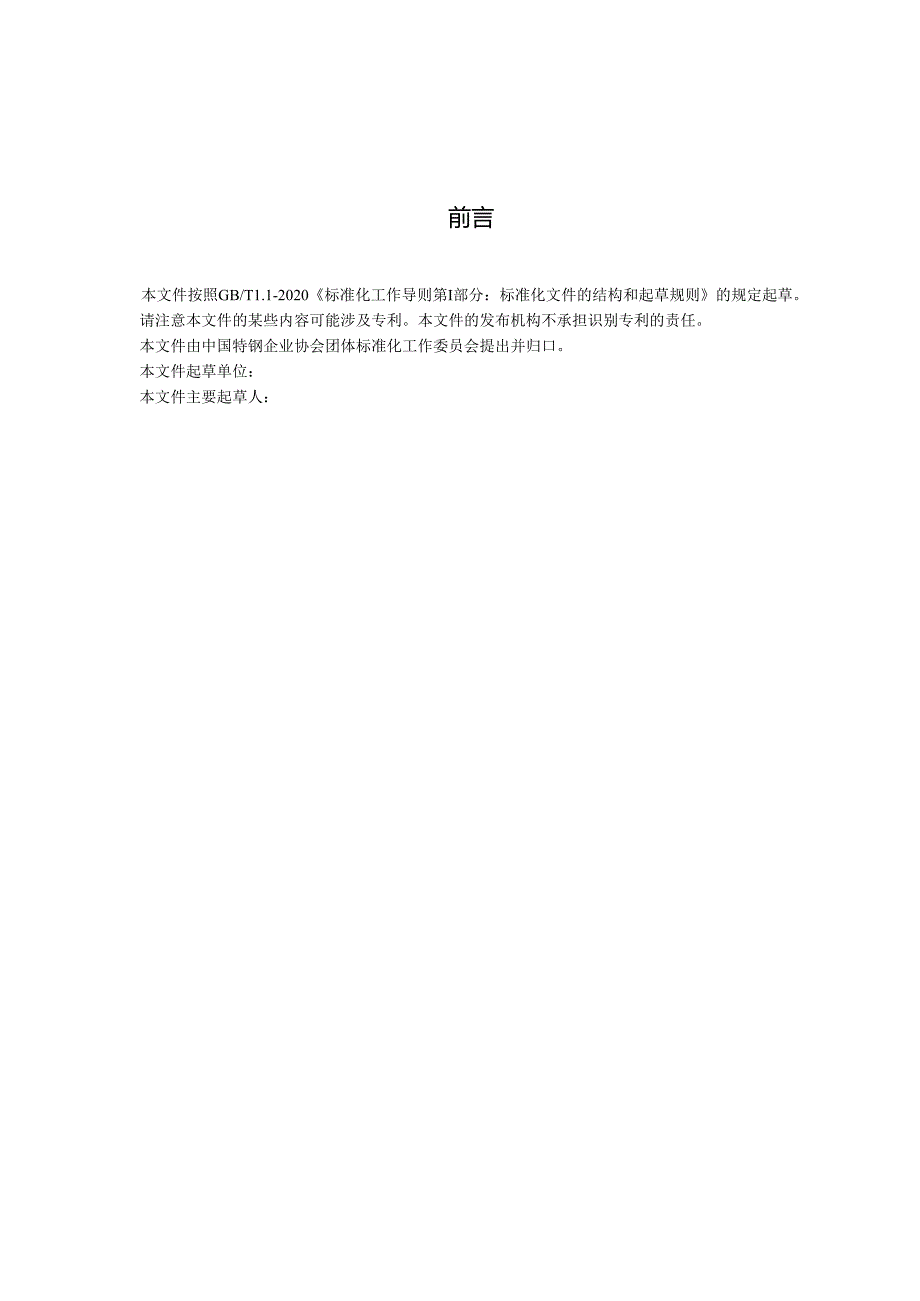

1、ICS77.140.50CCSH46团体标准T/SSEAXXXXXXXX起重机用l强度钢板HighstrengthsteelplatesfortonnagecranesXXXX-XX-XX发布XXXX-XX-XX实施中国特钢企业协会发布版权保护文件版权所有归属于该标准的发布机构。除非有其他规定，否则未经许可，此发行物及其章节不得以其他形式或任何手段进行复制、再版或使用，包括电子版，影印件，或发布在互联网及内部网络等。使用许可可于发布机构获取。前言本文件按照GB/T1.1-2020标准化工作导则第I部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不
2、承担识别专利的责任。本文件由中国特钢企业协会团体标准化工作委员会提出并归口。本文件起草单位：本文件主要起草人：GB/T222GB/T223.5GB/T223.9GB/T223.11GB/T223.14GB/T223.17GB/T223.18GB/T223.23GB/T223.26GB/T223.40GB/T223.62GB/T223.63GB/T223.69GB/T223.72GB/T223.78GB/T228.1GB/T229GB/T247GB/T709-2019GB/T2975GB/T4336GB/T8170GB/T14977GB/T17505GB/T20066GB/T20123钢铁及合金
3、化学分析方法钢铁及合金化学分析方法钢铁及合金化学分析方法钢铁及合金钢铁及合金钢铁及合金银含量的测定铝含量的测定铝含量的测定起重机用高强度钢板1范围本文件规定了起重机用高强度钢板的牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。本文件适用于履带式起重机和轮式起重机用厚度为4mm100mm的钢板（以下简称钢板）。2规范性引用文件下列文件中的内容通过文中的规范性引用而成为本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。钢的成品化学成分允许偏差钢铁酸溶硅和全硅含
4、量的测定还原型硅铝酸盐分光光度法钢铁及合金铝含量的测定格天吉S分光光度法钢铁及合金格含量的测定可视滴定或电位滴定法留试剂萃取光度法测定钢含量二安替毗咻甲烷光度法测定钛量硫代硫酸钠分离一碘量法测定铜量丁二酮胎分光光度法硫氟酸盐分光光度法氯磺酚S分光光度法钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量钢铁及合金化学分析方法高碘酸钠（钾）光度法测定镒量钢铁及合金碳含量的测定管式炉内燃烧后气体容量法钢铁及合金硫含量的测定重量法钢铁及合金化学分析方法姜黄素直接光度法测定硼含量金属材料拉伸试验第1部分：室温试验方法金属材料夏比摆锤冲击试验方法钢板和钢带包装、标志及质量证明书的一般规定热轧钢板和钢带的尺寸
5、、外形、重量及允许偏差钢及钢产品力学性能试验取样位置及试样制备碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱方法（常规法）数值修约规则与极限数值的表示和判定热轧钢板表面质量的般要求钢及钢产品交货一般技术要求钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20125低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法3术语和定义本文件没有需要界定的术语和定义4牌号表示方法钢的牌号由代表屈服强度“屈”字的汉语拼音首字母“Q”、规定的最小屈服强度值、表示臂架结构用钢“臂架”的汉语拼音首字母“BJ”、质量等级符号四个部分组成。对于非臂
6、架结构用钢板，钢的牌号由代表屈服强度“屈”字的汉语拼音首字母“Q”、规定的最小屈服强度值、质量等级符号三个部分组成。示例1：Qi100bjeQ屈服强度“屈”字的汉语拼音首字母；HOO一规定的最小屈服强度值，单位为兆帕（MPa）；BJ臂架结构用钢“臂架”的汉语拼音首字母；E质量等级为E级。示例2：QllOOEQ一屈服强度“屈”字的汉语拼音首字母；1100一规定的最小屈服强度值，单位为兆帕（MPa）；E质量等级为E级。5订货内容按本文件订货的合同或订单应包括下列内容:a）本文件编号；b）产品名称；c）牌号；d）规格；e）尺寸、外形精度f）交货状态；g）重量；h）其他特殊要求。6尺寸、外形、重量6.
7、1臂架结构用钢板不平度应符合表I的规定，经供需双方协商并在合同中注明，非臂架结构用钢板的不平度可按GB/T709-2019的规定执行。公称厚度下列测量长度的不平度a不大于10002000表I不平度单位为亳米4012351245a当波形间距大于100Omm时，测量长度为100Omm。6.2钢板厚度偏差应符合表2及表3的规定。表2臂架结构用钢板厚度允许偏差单位为亳米公称厚度下列公称宽度的厚度允许偏差1500-2000200025002500-400040004+0.170.210.210.23+0.255+0.190.220.220.25+0.266+0.210.230.250.25+0.266t
8、8+0.23+0.250.250.26+0.308t120.250.260.260.3003012t200.280300.360.360.36表3非臂架结构用钢板厚度允许偏差单位为亳米公称厚度下列公称宽度的厚度允许偏差1500-25002500-400040008-150.550.650.800.9015-250.650.750.901.1025-400.700.801.001.2040-60+0.800.901.101.3060-1000.901.101.301.506.3 除钢板不平度和厚度偏差外，钢板的其他尺寸、外形及允许偏差应符合GB709-2019的规定。6.4 经供需双方协商，也可
9、供应其他尺寸、外形、重量及允许偏差的钢板。6.5 臂架结构用钢板同板差应符合表4的规定。表4臂架结构用钢板同板差单位为毫米公称厚度同板差不大于200020004tl20.20.31250-100Q690DQ690EQ690FQ690BJDQ690BJEQ690BJF0.180.501.800.0200.0071.202.000.700.060.100.050.00500.0150.630.68Q800DQ800EQ800FQ800BJDQ800BJEQ800BJF0.200.501.800.0200.0071.202.000.700.060.100.050.00500.0150.650.70Q
10、890DQ890EQ890BJDQ890BJE0.200.501.800.0200.0071.502.000.700.060.120.050.00500.0150.650.70Q960DQ960EQ960BJDQ960BJE0.200.501.800.0200.0071.502.000.700.060.120.050.00500.0150.650.70QlI(X)DQllOOEQi100bjdQi100bje0.2()0.501.60().02()0.(X)71.504.000.700.080.140.050.0060().0150.68-Q13(X)DQ1300EQ1300BJDQ1300B
11、JE0.250.801.60().02()0.(X)71.5()4.000.700.080.140.050.0060().0150.75-aQllOO系列钢板的最大厚度不超过50mm,Q1300系列钢板的最大厚度不超过30mmo7.1.2 为改善力学性能，供方也可添加表5规定以外的其他合金元素。7.1.3 钢中CU为残余元素时，其含量应不大于0.30%,CU为合金元素时，其含量应不大于0.50%。7.1.4 当采用全铝(Alt)含量计算时，全铝含量应不小于0.020%。7.1.5 根据需方要求，由供需双方协议，可规定各牌号碳当量，碳当量(CEV)按式(1)计算。CEV=C+Mn6+(Cr+Mo
12、+V)/5+(Cu+Ni)/15(1)7.1.6 钢板的成品化学成分允许偏差应符合GB/T222的规定。7.2 冶炼方法钢板由转炉或电炉冶炼，并应进行炉外精炼。7.3 交货状态钢板以淬火+回火或热机械轧制(TMCP)+回火状态交货。7.4 力学性能7.4.1钢板的力学性能应符合表6的规定。表6力学性能牌号横向拉伸试验纵向冲击试验a规定塑性延伸强度Rpoz/MPa不小于抗拉强度RlMPa断后伸长率A%不小于冲击吸收能量(KV2J)不小于厚度mm厚度mm温度/50-1005050-100-20-40-60Q690DQ690EQ690FQ690BJDQ690BJEQ690BJF690650770940760-93014473434473434Q800DQ800EQ800FQ800BJDQ8(X)BJEQ800BJF800760850-1020820-102013342727342727Q890DQ890EQ890BJDQ890BJE890850940-1100880-11001134273427Q960DQ960EQ960BJD
