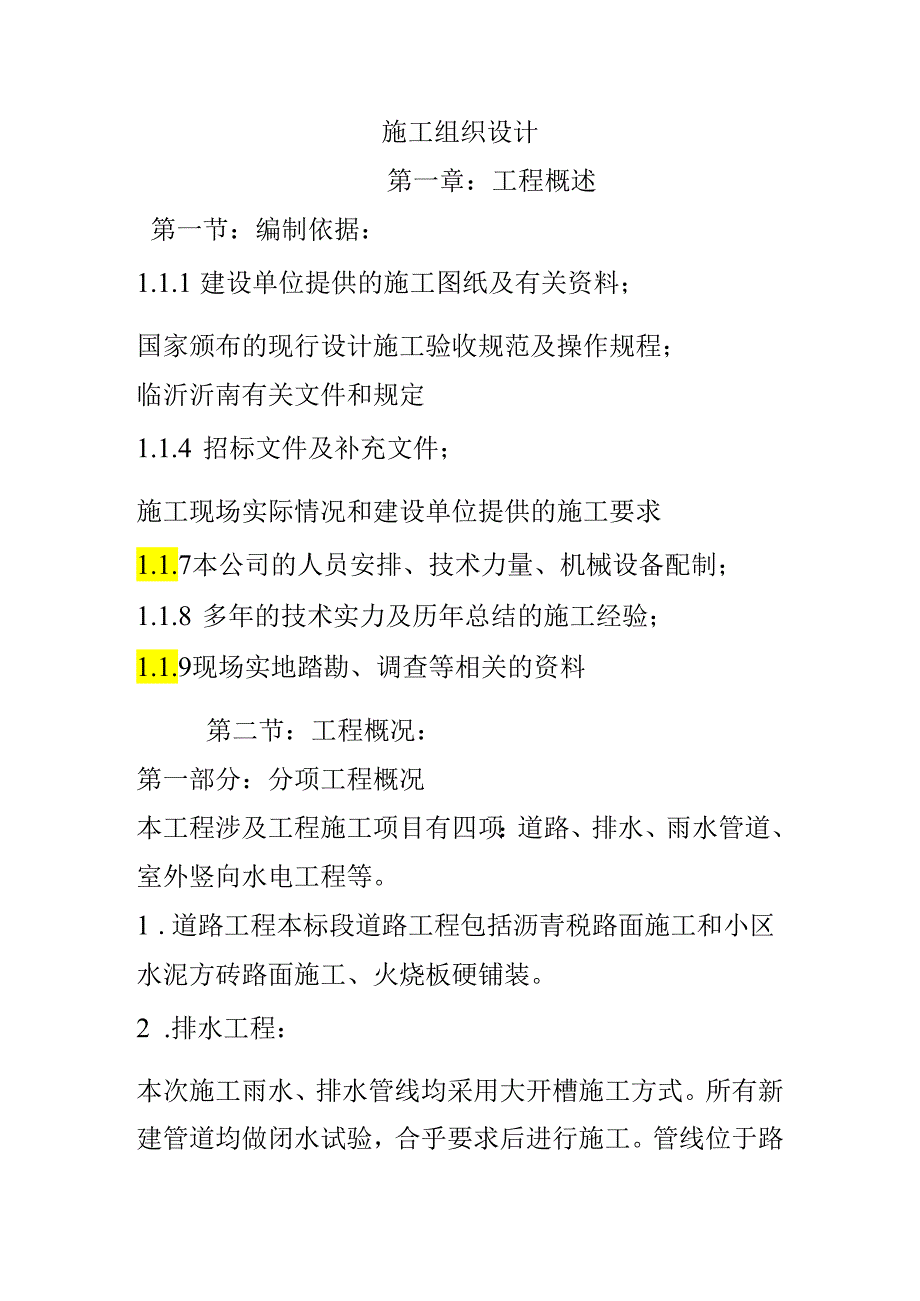

1、施工组织设计第一章：工程概述第一节：编制依据：1.1.1 建设单位提供的施工图纸及有关资料；国家颁布的现行设计施工验收规范及操作规程；临沂沂南有关文件和规定1.1.4 招标文件及补充文件；施工现场实际情况和建设单位提供的施工要求1.1.7本公司的人员安排、技术力量、机械设备配制；1.1.8 多年的技术实力及历年总结的施工经验；1.1.9现场实地踏勘、调查等相关的资料第二节：工程概况：第一部分：分项工程概况本工程涉及工程施工项目有四项：道路、排水、雨水管道、室外竖向水电工程等。1 .道路工程本标段道路工程包括沥青税路面施工和小区水泥方砖路面施工、火烧板硬铺装。2 .排水工程：本次施工雨水、排水管

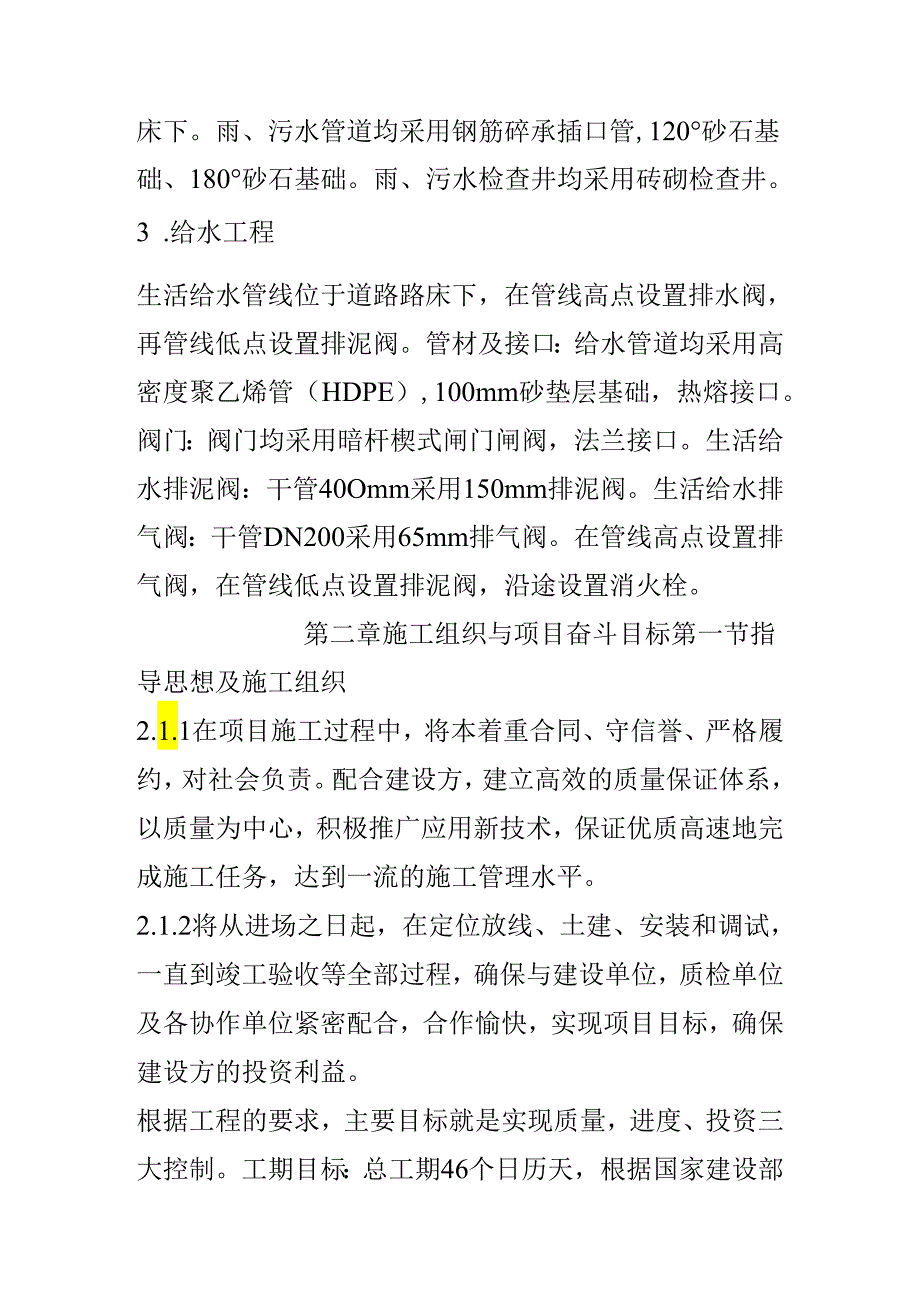

2、线均采用大开槽施工方式。所有新建管道均做闭水试验，合乎要求后进行施工。管线位于路床下。雨、污水管道均采用钢筋碎承插口管,120砂石基础、180砂石基础。雨、污水检查井均采用砖砌检查井。3 .给水工程生活给水管线位于道路路床下，在管线高点设置排水阀，再管线低点设置排泥阀。管材及接口：给水管道均采用高密度聚乙烯管（HDPE）,100mm砂垫层基础，热熔接口。阀门：阀门均采用暗杆楔式闸门闸阀，法兰接口。生活给水排泥阀：干管40Omm采用150mm排泥阀。生活给水排气阀：干管DN200采用65mm排气阀。在管线高点设置排气阀，在管线低点设置排泥阀，沿途设置消火栓。第二章施工组织与项目奋斗目标第一节指导

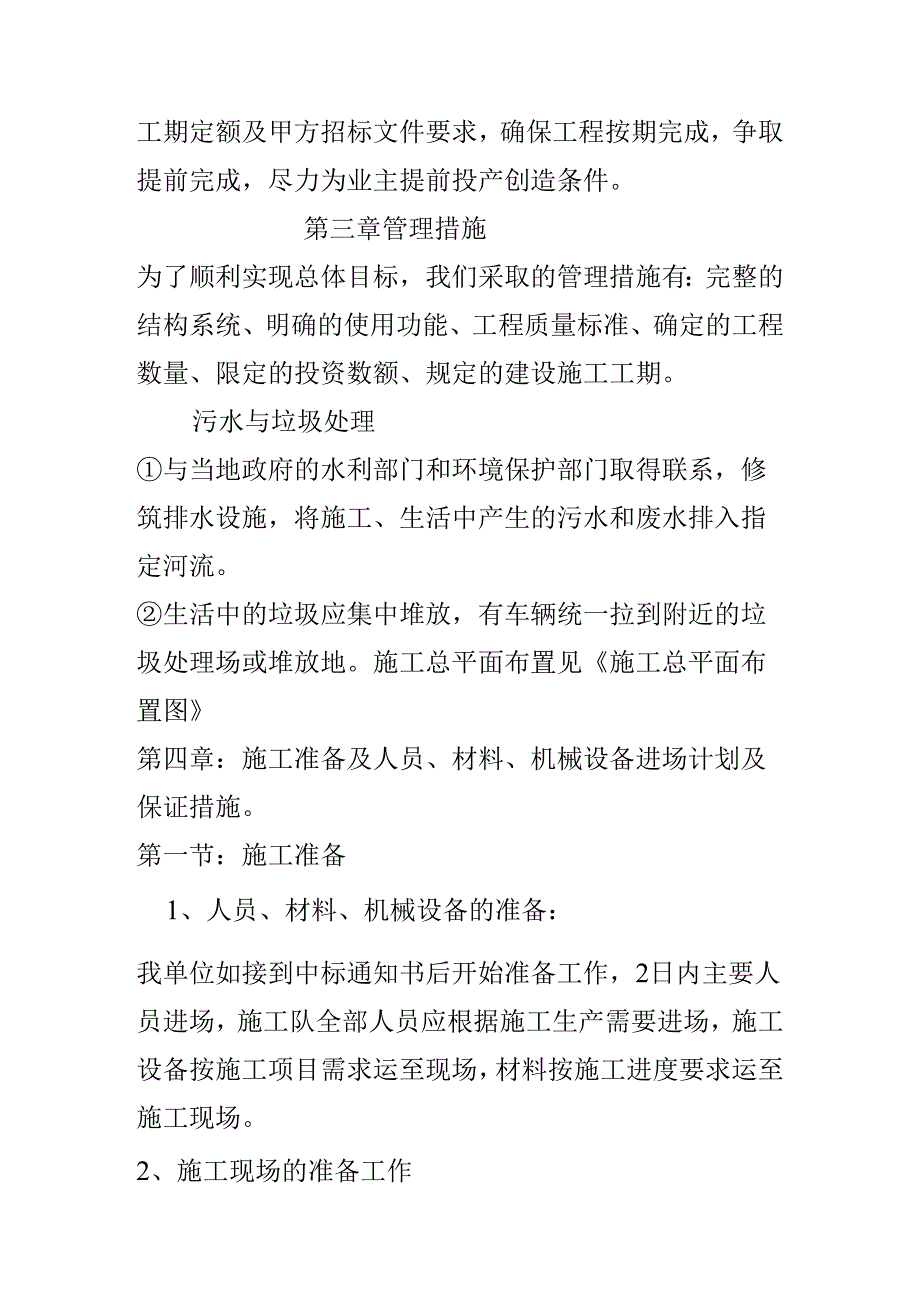

3、思想及施工组织2.1.1在项目施工过程中，将本着重合同、守信誉、严格履约，对社会负责。配合建设方，建立高效的质量保证体系，以质量为中心，积极推广应用新技术，保证优质高速地完成施工任务，达到一流的施工管理水平。2.1.2将从进场之日起，在定位放线、土建、安装和调试，一直到竣工验收等全部过程，确保与建设单位，质检单位及各协作单位紧密配合，合作愉快，实现项目目标，确保建设方的投资利益。根据工程的要求，主要目标就是实现质量，进度、投资三大控制。工期目标：总工期46个日历天，根据国家建设部工期定额及甲方招标文件要求，确保工程按期完成，争取提前完成，尽力为业主提前投产创造条件。第三章管理措施为了顺利实现总
4、体目标，我们采取的管理措施有：完整的结构系统、明确的使用功能、工程质量标准、确定的工程数量、限定的投资数额、规定的建设施工工期。污水与垃圾处理与当地政府的水利部门和环境保护部门取得联系，修筑排水设施，将施工、生活中产生的污水和废水排入指定河流。生活中的垃圾应集中堆放，有车辆统一拉到附近的垃圾处理场或堆放地。施工总平面布置见施工总平面布置图第四章：施工准备及人员、材料、机械设备进场计划及保证措施。第一节：施工准备1、人员、材料、机械设备的准备：我单位如接到中标通知书后开始准备工作，2日内主要人员进场，施工队全部人员应根据施工生产需要进场，施工设备按施工项目需求运至现场，材料按施工进度要求运至施工
5、现场。2、施工现场的准备工作由项目总工组织技术人员进行复测、施工放样、确定施工作业区、生活办公区、施工便道等临时用地位置、做好现场的三通一平工作。3、临建及用水、用电本合同段项目经理部办公地点及现场监理办公室租用公路附近的民房。其他人员休息和机械设备停放场地安排在路线中部，详见施工平面布置图。4、施工技术准备工作开工前由项目总工组织有关技术人员对设计文件进一步熟悉、审核。对现场进行细致考察，编制实施性施工组织设计，报送建设单位、监理单位审批后实施,并做好技术交底，对有关管理、技术人员进行岗前技能培训。提前做好各种试化验的委托工作。第二节：组织机构的建立为满足业主合同规定的工期目标，我公司将组建
6、技术力量雄厚的项目经理部。项目经理部下设“四科两室四队”即：工程技术科、质量检查科、材料设备科、财务科、试验室及综合办公室；一个道路施工队、一个室外电力施工队、一个排水施工队、一个给水施工队。其各科室职能如下：1 .工程技术科负责工程技术及工程管理工作，对工程图纸进行审核，复核核对工程量，制定工程进度计划,并监督计划执行情况，负责工程计量工作核算工程成本，做好月出成本工作2 .质量检查科按照施工图及招标文件中的公路施工技术规范要求，对工程进行自检，对所有进入施工现场的测量、检验、试验设备及用品进行检验工作。3 .材料设备科负责对整个施工生产过程使用材料的采购和运输，协助质检科对进场材料的质量进
7、行控制。并负责施工生产中所有设备的维修及各种机械设备配件的采购工作，负责提供运输结算依据，制定材料采购、进场计划，签订材料采购、运输等合同。4 .财务科负责筹集和管理施工生产所用资金，对资金的使用，行使财务监督的职能。5 .综合办公室负责日常行政及后勤工作，包括文件管理、考勤、行政物品管理、职工食堂管理等业务。6 .试验室负责施工现场的所有试验检测工作，配合项目部质检科完成质量监督工作。7 .项目经理部的组织机构详见表”项目经理部管理网络”，第五章：施工进度计划、工期保证措施及违约承诺。第一节：进度计划为保证按期保质完成业主的总体施工计划，根据现场施工环境和施工条件，综合各种因素，拟定工程工期
8、为46天（日历日）。根据工程总体安排,拟定各分项工程施工进度计划（见施工进度计划表）第二节：保证措施根据总体施工控制进度计划，逐月、逐旬作出劳动力使用计划，保证劳动力充足。在本项目施工中，我们的组织机构严格按照投标书指定的项目经理、总工程师、项目副经理及其他主要部门的人员进场并履行各自的职责。劳务队要按照公司招投标办法公开选择具有政府行为、企业行为、劳动生产率高的优秀劳务队伍，保持施工全过程劳动力的相对稳定。对于路基工程，在清表、路基横断面复核完毕后，详细计算实际土方用量，调查土场可取用量，积极考察土源，合理安排土场；对于结构工程，开工前做出一次性备料计划，提前考察各种材料的货源、储量、运距等
9、，详细制定出进料计划，保证各种物资的供应。第三节：违约承诺若由于我方组织不当造成的工期延误，我方接受甲方相应处罚。第六章：主要施工技术方案及质量保证措施第一节：道路工程道路工程A.路基工程1 .施工前的准备：a）组织人员对图纸进行会审，核实图纸工程量。b）确定主要材料的料源，保证施工供应。c）劳动组织准备，配齐各类技术施工人员，进行技术交底。d）搞好现场的三通一平，即水通、电通、路通和场地平整，施工现场布置合理、经济。2 .施工放线根据测绘院所交的坐标点、控制点，用中点多边形法对轴线进行双向控制。对整个标段每200米布设一个临时水准点。（经过闭合检查合格）a）中线控制：根据已知控制点、用全站仪
10、将同一直线的起终点依次施放出来，经校核准确无误后进行栓桩控制，采用角度、距离双重控制。同一方向至少3点控制。b）高程控制：根据布设好的水准点进行控制对于关键点进行多次观测，并通过临近水准点进行校核，施工测量过程中做好记录，并做好复测检查工作。3 .路基处理a）对已回填路基采用强夯方法处理，强夯宽度为道路红线范围内，夯沉量为0.3米，施工过程严格按国家有关规范进行。b）对未回填路基土质软弱土段，采用换砂方法处理，换砂的范围为道路红线范围内，施工过程严格按国家有关规范进行。4 .路基填筑：在施工过程中如发现土基表层为腐植土，将腐植土挖除，换填级配砂砾或砂性土。当路基为填方时，按每层20Cm厚填土碾
11、压，土质为砂性土。5 .路床整形碾压：将已开挖路槽采用平地机整形，振动压路机进行碾压。在碾压过程中注意影响压实度效果的主要因素：a）含水量：不同的含水量产生不同的压实效果，因此碾压时要保证土壤的最佳含水量。b）土壤类别不同，物理及力学性质不同，直接影响压实效果。c）压实功能不同，产生的压实效果不同，压实功能也将影响压实效果。进行路床碾压时采用先轻后重的原则，用12吨以上的压路机或等功效的压路机进行碾压。碾压时严格控制速度，最大不超过4KM/H,碾压达到重型击实压实度要求为止。具体施工要求如下：1）为保证路基稳定，路基回填模量大于25MPa,在0-80Cm范围内，压实度295%；大于80Cm范围
12、内，压实度293%（重型击实法）。2）在测量人员复核高程、路拱符合图纸要求且在含水量适合的情况下碾压。回填土要求分层填筑，在最佳含水量情况下压实。每层压实厚度和压实度达到规范要求。3）当路床干燥时酌量洒水，在水分渗透后，不粘轮时开始碾压。当路床含水量过大量进行特殊处理。如碾压中出现翻浆现象，可以用透水性良好的土壤换土并分层填筑碾压。4）路槽碾压时要保证宽度不小于设计，纵横断标高偏差控制在允许范围内。5）碾压路床时，自路基边缘向中央进行，采用12吨以上的压路机或等功效的压路机进行，一般碾压每次重叠后轴宽度的l2o碾压速度开始时宜用慢速，最大速度不超过4KM/H,约碾压5-8遍至表面无显著轮迹、无
13、起皮现象为止。6）碾压终了，保证路基密实、均匀、稳定、具有规定的路拱。2、总体施工程序：测量放线一路床土石方施工一路基施工一路边石安砌一彩色方砖铺设一竣工测量一竣工验收。3、各部位各工序施工工艺：.测量放线：根据硬覆盖工程平面示意图及葫芦岛市城区改造硬覆盖工程技术要求及质量标准确定的承重方砖、非承重方砖结构进行测量放线工作。.路床土石方施工：施工前，拆除原旧方砖（灰色方砖及原损坏、路面沉陷彩色方砖），废旧方砖采用人工装车、四轮车外运5km。由于绝大部分方砖路紧靠住宅楼，再有绿化树木、花草妨碍，土方机械无法施工作业，因此，路床土石方开挖、回填均采用人工方法进行施工。开挖出的土石方采用人工装车、四
14、轮车外运5km；楼间方砖路，四轮车无法进入，挖出土方首先用双轮车倒运至沥青路边。工程验收结束后，尽快地完成工程移交、技术资料移交及其它移交工作；完成工程价款的竣工结算。4、施工技术要求：（1）潞床将原地面土方清除后，达到设计深度24Cm（或UCm）后人工整形找平，机械夯实。低洼处严禁用土回填，须采用撼砂回填。（2） .路基水泥稳定砂测量人员按虚朴厚度做好控制点，然后摊铺水泥稳定砂找平，机械振动夯实，洒水养护不少于7天，并做好现场防护禁止上车。（3） .方砖铺设a.方砖进入施工现场时应检查验收：小方砖两对角线允许偏差2mm,厚度允许偏差2mm,边长允许偏差2mm,缺边掉角长度不大于5mm,且不大
15、于1处，表面颜色一致，无蜂窝裂缝等现象。b测量放线：道路中线或边线上，每隔5mIom安设一块方砖作为控制点，以掌握高程及方向。铺装时，放好纵横方格。c铺装：铺装时，应轻轻平放方砖，用橡胶锤敲打方破至其不下沉为止，但不得损伤砖的边角。砂子（或砂浆）不平时，应拿起方砖重新用砂子（或砂浆）找平，严禁向砖底填砂子（或砂浆）或用碎砖块、小石子支垫。方砖缝宽3mm,在方砖与边石及附属物间距大于20mm时在水泥砂浆中调配与彩色方砖颜色一致的颜料；方砖与边石相接时，缝宽小于方砖宽度时应切砖;方砖路转弯时方砖接槎处也应切砖。方砖铺好后，应检查是否稳固及路面平整度，发现方砖有活动现象时,应立即修整。最后用细干砂将砖缝灌注饱满，并将方破路面洒水，使细砂下沉，再次用细干砂将砖缝灌注饱满。第四节排水工程1.施工程序：工程定位一撒灰线一施工道路铺设f机械开槽一人工平整沟底一碎石垫层铺设一税管道基础1浇筑一管线安装一碎管道基础2浇筑一碎井圈预制一检查井碎浇注及砖砌筑、碎井圈安装一与原有管线碰头一分段做闭水试验一管沟夯填f场地平整一收尾找零一管道工程分段验收。1）根据设计图纸及技术规范要求，本工程工作压力等级为0.80Mpa,管道试压采用水压试验方式，按照室外硬聚乙烯给水管道工程施工及验收规程，全段试压。2）管道充水时需打开排气阀排气,当充水至排出的水
