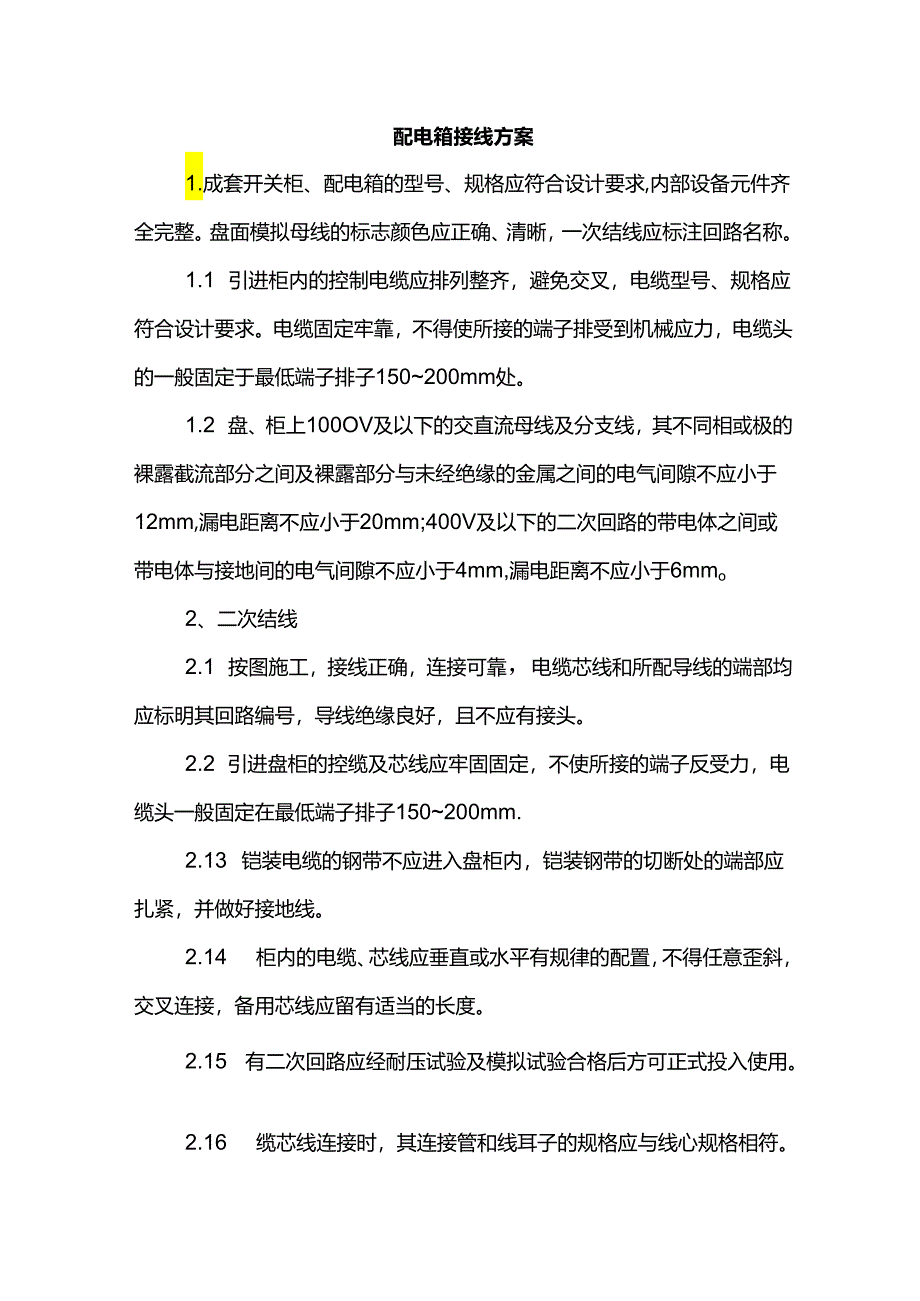

1、配电箱接线方案1.成套开关柜、配电箱的型号、规格应符合设计要求,内部设备元件齐全完整。盘面模拟母线的标志颜色应正确、清晰，一次结线应标注回路名称。1.1 引进柜内的控制电缆应排列整齐，避免交叉，电缆型号、规格应符合设计要求。电缆固定牢靠，不得使所接的端子排受到机械应力，电缆头的一般固定于最低端子排子150200mm处。1.2 盘、柜上100OV及以下的交直流母线及分支线，其不同相或极的裸露截流部分之间及裸露部分与未经绝缘的金属之间的电气间隙不应小于12mm,漏电距离不应小于20mm;400V及以下的二次回路的带电体之间或带电体与接地间的电气间隙不应小于4mm,漏电距离不应小于6mmo2、二次结

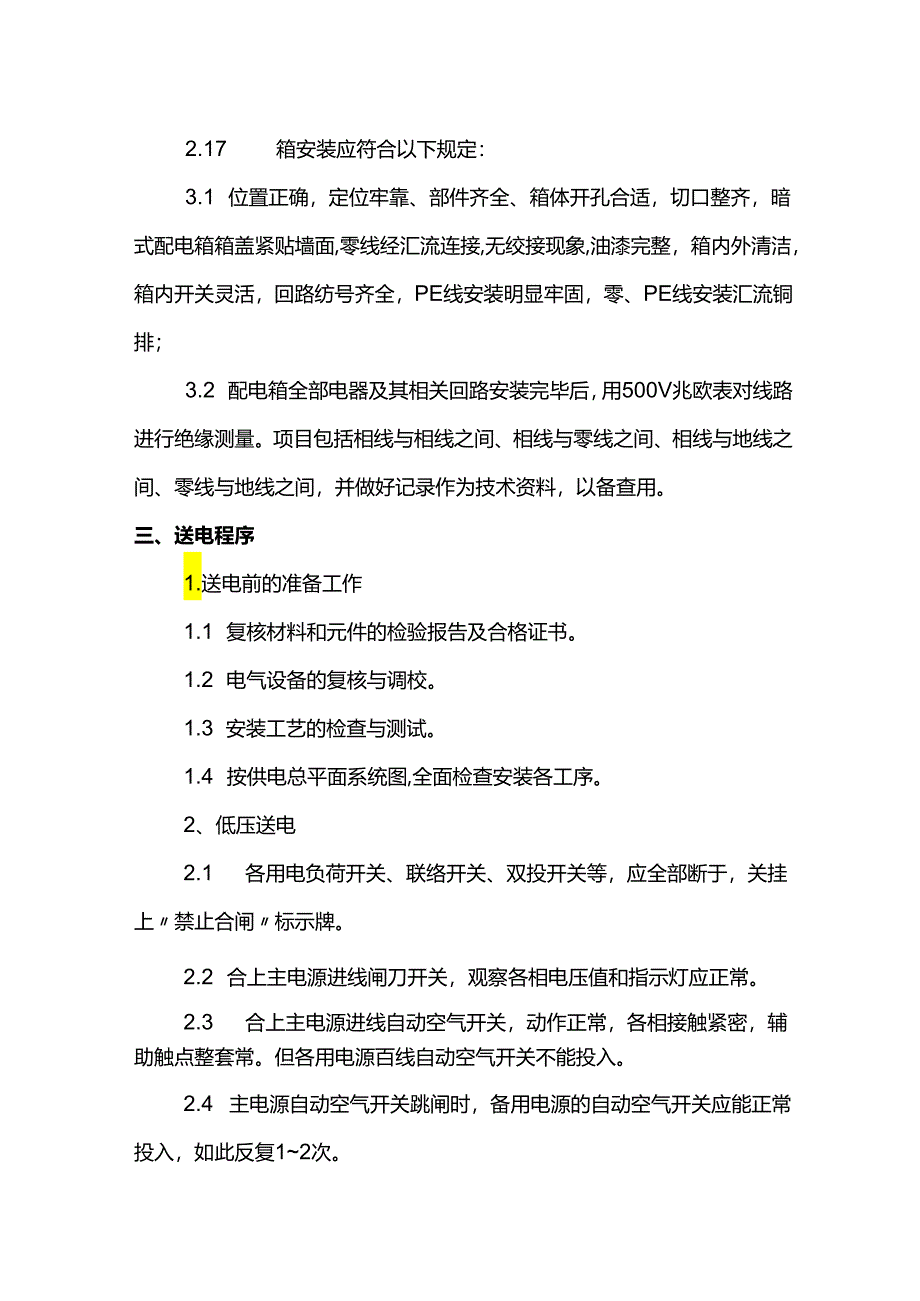

2、线2.1 按图施工，接线正确，连接可靠，电缆芯线和所配导线的端部均应标明其回路编号，导线绝缘良好，且不应有接头。2.2 引进盘柜的控缆及芯线应牢固固定，不使所接的端子反受力，电缆头一般固定在最低端子排子150200mm.2.13 铠装电缆的钢带不应进入盘柜内，铠装钢带的切断处的端部应扎紧，并做好接地线。2.14 柜内的电缆、芯线应垂直或水平有规律的配置，不得任意歪斜，交叉连接，备用芯线应留有适当的长度。2.15 有二次回路应经耐压试验及模拟试验合格后方可正式投入使用。2.16 缆芯线连接时，其连接管和线耳子的规格应与线心规格相符。2.17 箱安装应符合以下规定：3.1 位置正确，定位牢靠、部件

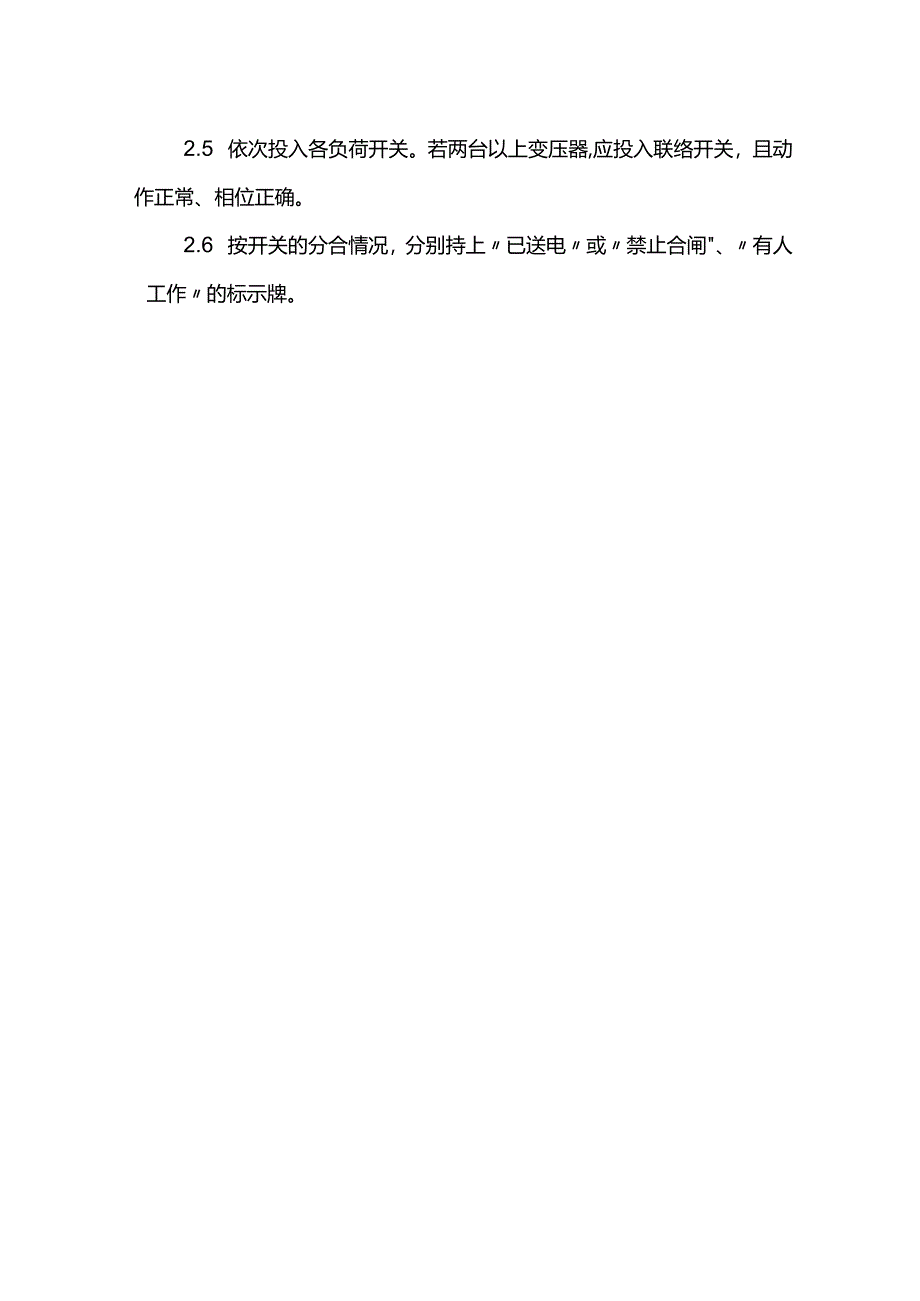

3、齐全、箱体开孔合适，切口整齐，暗式配电箱箱盖紧贴墙面,零线经汇流连接,无绞接现象,油漆完整，箱内外清洁，箱内开关灵活，回路纺号齐全，PE线安装明显牢固，零、PE线安装汇流铜排；3.2 配电箱全部电器及其相关回路安装完毕后，用500V兆欧表对线路进行绝缘测量。项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间，并做好记录作为技术资料，以备查用。三、送电程序1.送电前的准备工作1.1 复核材料和元件的检验报告及合格证书。1.2 电气设备的复核与调校。1.3 安装工艺的检查与测试。1.4 按供电总平面系统图,全面检查安装各工序。2、低压送电2.1 各用电负荷开关、联络开关、双投开关等，应全部断于，关挂上禁止合闸标示牌。2.2 合上主电源进线闸刀开关，观察各相电压值和指示灯应正常。2.3 合上主电源进线自动空气开关，动作正常，各相接触紧密，辅助触点整套常。但各用电源百线自动空气开关不能投入。2.4 主电源自动空气开关跳闸时，备用电源的自动空气开关应能正常投入，如此反复12次。2.5 依次投入各负荷开关。若两台以上变压器,应投入联络开关，且动作正常、相位正确。2.6 按开关的分合情况，分别持上已送电或禁止合闸、有人工作的标示牌。
