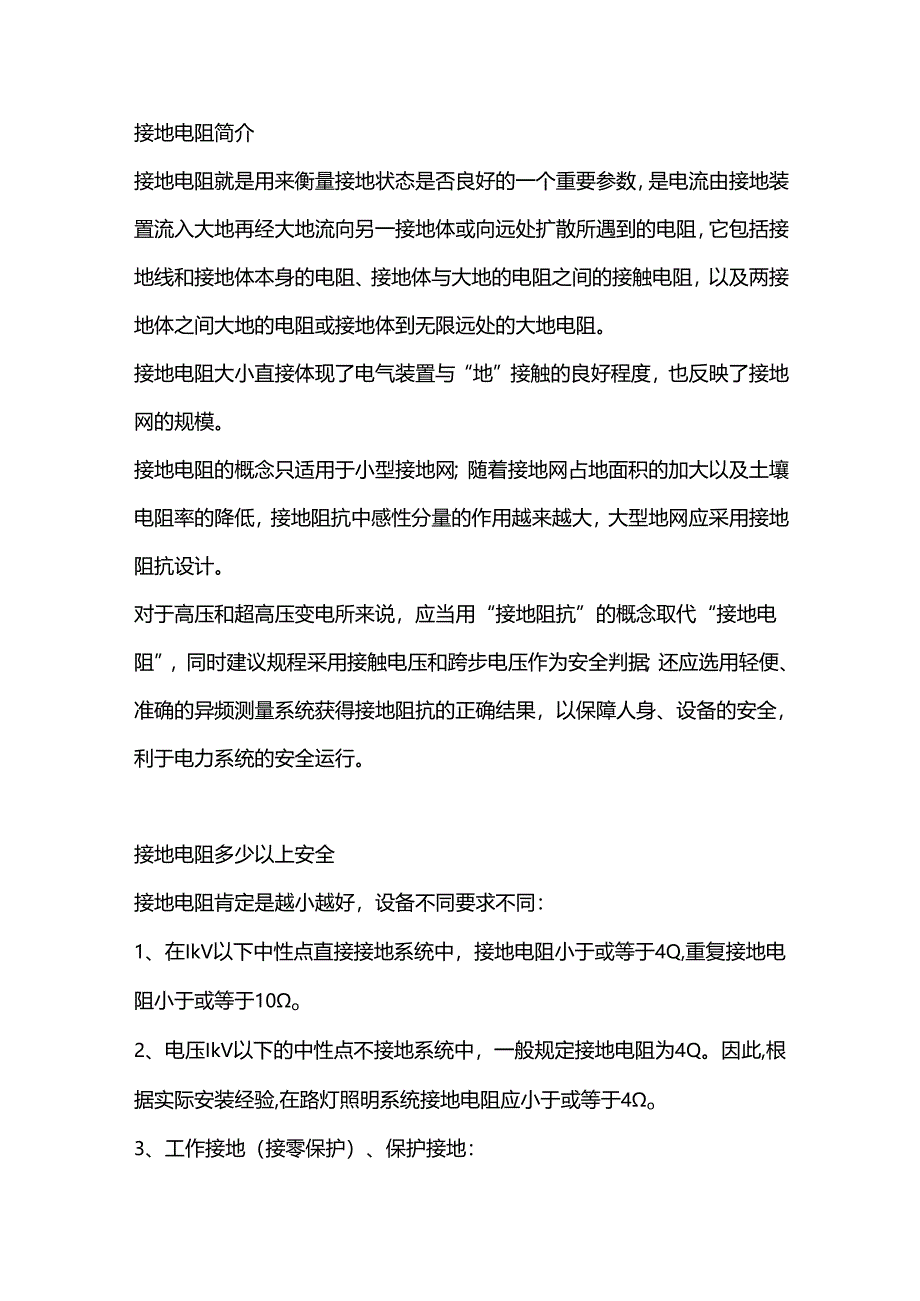

1、接地电阻简介接地电阻就是用来衡量接地状态是否良好的一个重要参数，是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。接地电阻的概念只适用于小型接地网；随着接地网占地面积的加大以及土壤电阻率的降低，接地阻抗中感性分量的作用越来越大，大型地网应采用接地阻抗设计。对于高压和超高压变电所来说，应当用“接地阻抗”的概念取代“接地电阻”，同时建议规程采用接触电压和跨步电压作为安全判据；还应选

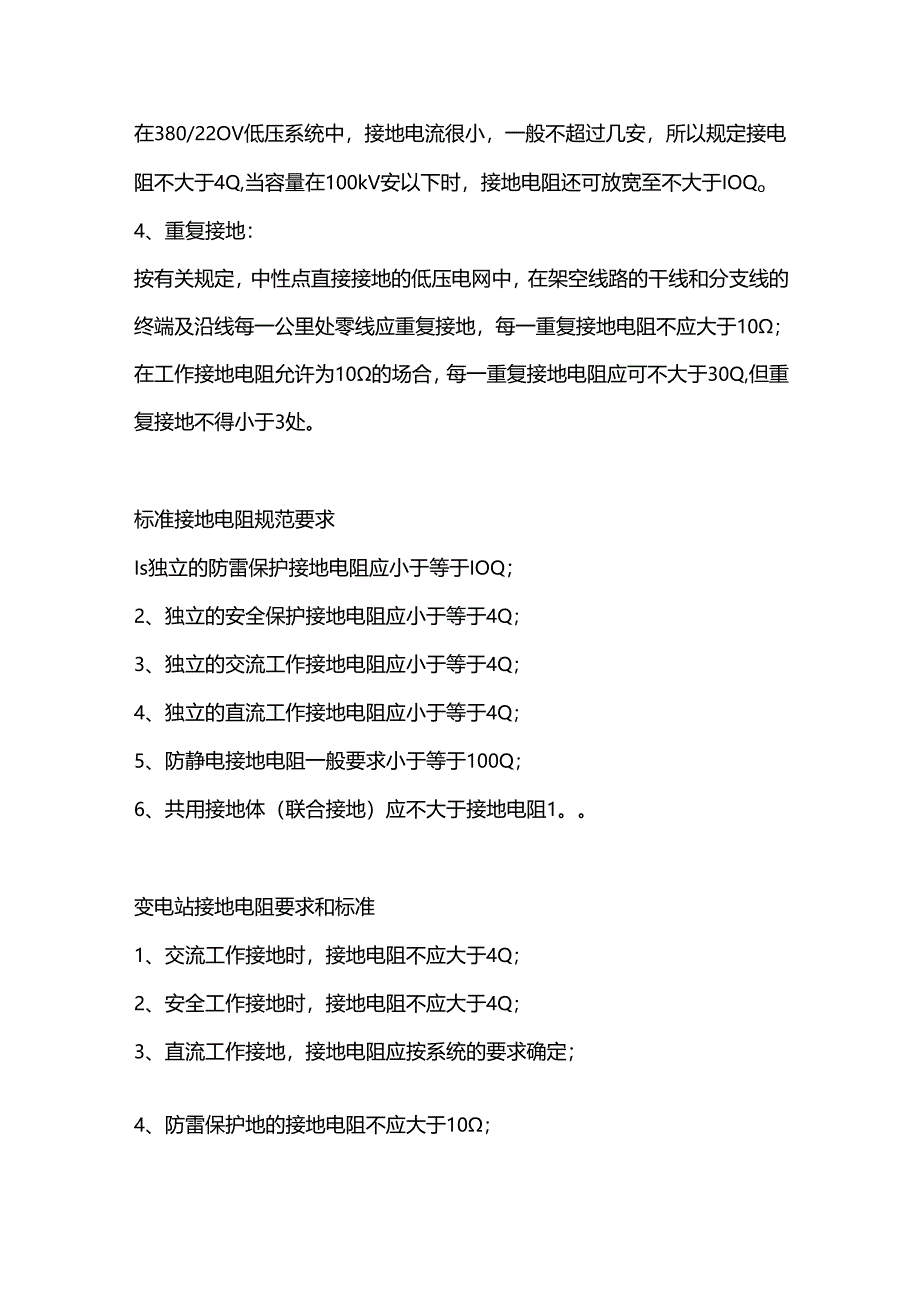

2、用轻便、准确的异频测量系统获得接地阻抗的正确结果，以保障人身、设备的安全，利于电力系统的安全运行。接地电阻多少以上安全接地电阻肯定是越小越好，设备不同要求不同：1、在IkV以下中性点直接接地系统中，接地电阻小于或等于4Q,重复接地电阻小于或等于10o2、电压IkV以下的中性点不接地系统中，一般规定接地电阻为4Q。因此,根据实际安装经验,在路灯照明系统接地电阻应小于或等于4o3、工作接地（接零保护）、保护接地：在380/22OV低压系统中，接地电流很小，一般不超过几安，所以规定接电阻不大于4Q,当容量在100kV安以下时，接地电阻还可放宽至不大于IOQo4、重复接地：按有关规定，中性点直接接地的
3、低压电网中，在架空线路的干线和分支线的终端及沿线每一公里处零线应重复接地，每一重复接地电阻不应大于10；在工作接地电阻允许为10的场合，每一重复接地电阻应可不大于30Q,但重复接地不得小于3处。标准接地电阻规范要求Is独立的防雷保护接地电阻应小于等于IOQ；2、独立的安全保护接地电阻应小于等于4Q；3、独立的交流工作接地电阻应小于等于4Q；4、独立的直流工作接地电阻应小于等于4Q；5、防静电接地电阻一般要求小于等于100Q；6、共用接地体（联合接地）应不大于接地电阻1。变电站接地电阻要求和标准1、交流工作接地时，接地电阻不应大于4Q；2、安全工作接地时，接地电阻不应大于4Q；3、直流工作接地，

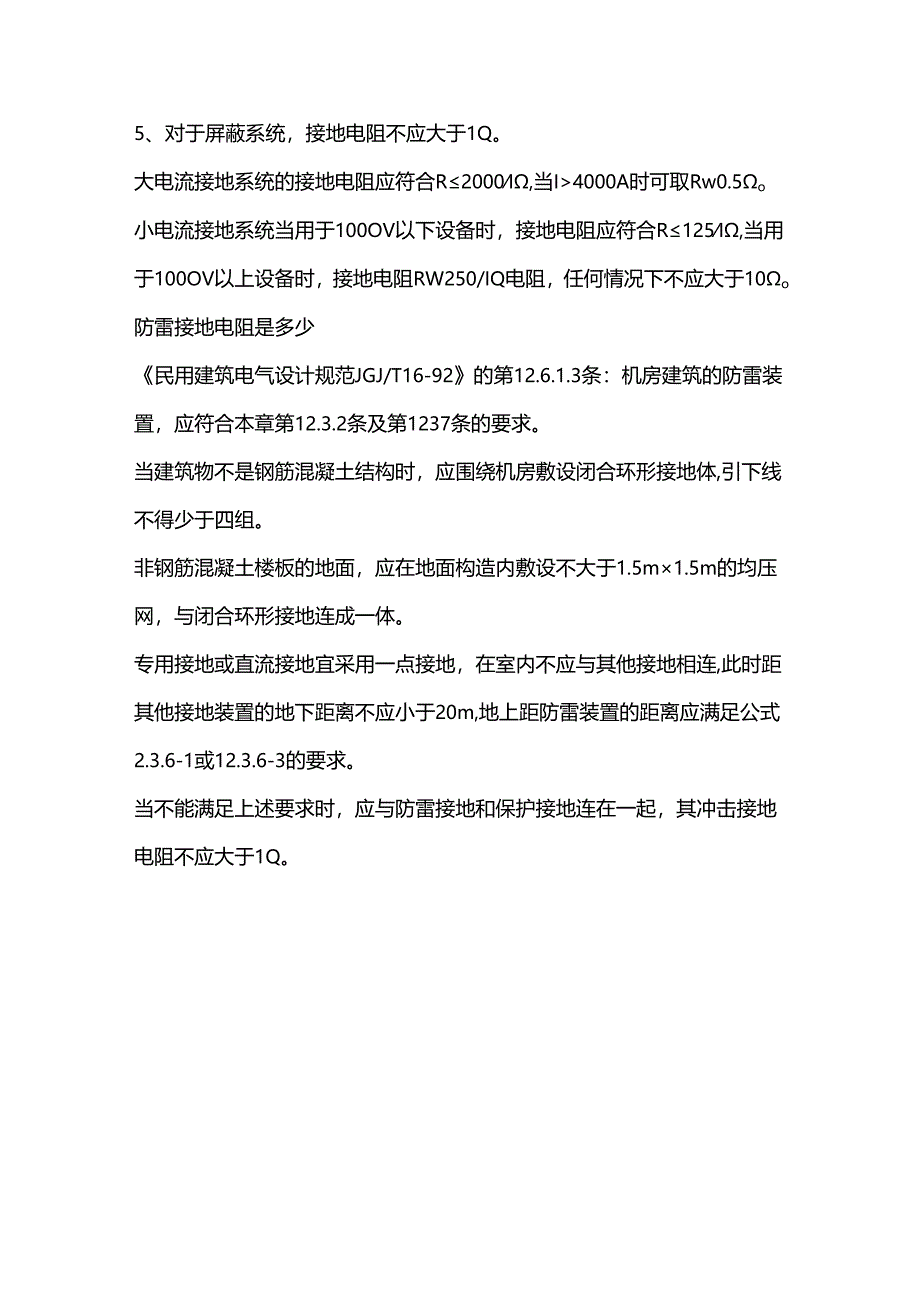

4、接地电阻应按系统的要求确定；4、防雷保护地的接地电阻不应大于10；5、对于屏蔽系统，接地电阻不应大于1Q。大电流接地系统的接地电阻应符合R2000I,当I4000A时可取Rw0.5o小电流接地系统当用于100OV以下设备时，接地电阻应符合R125I,当用于100OV以上设备时，接地电阻RW250/IQ电阻，任何情况下不应大于10o防雷接地电阻是多少民用建筑电气设计规范JGJ/T16-92的第12.6.1.3条：机房建筑的防雷装置，应符合本章第12.3.2条及第1237条的要求。当建筑物不是钢筋混凝土结构时，应围绕机房敷设闭合环形接地体,引下线不得少于四组。非钢筋混凝土楼板的地面，应在地面构造内敷设不大于1.5m1.5m的均压网，与闭合环形接地连成一体。专用接地或直流接地宜采用一点接地，在室内不应与其他接地相连,此时距其他接地装置的地下距离不应小于20m,地上距防雷装置的距离应满足公式2.3.6-1或12.3.6-3的要求。当不能满足上述要求时，应与防雷接地和保护接地连在一起，其冲击接地电阻不应大于1Q。
