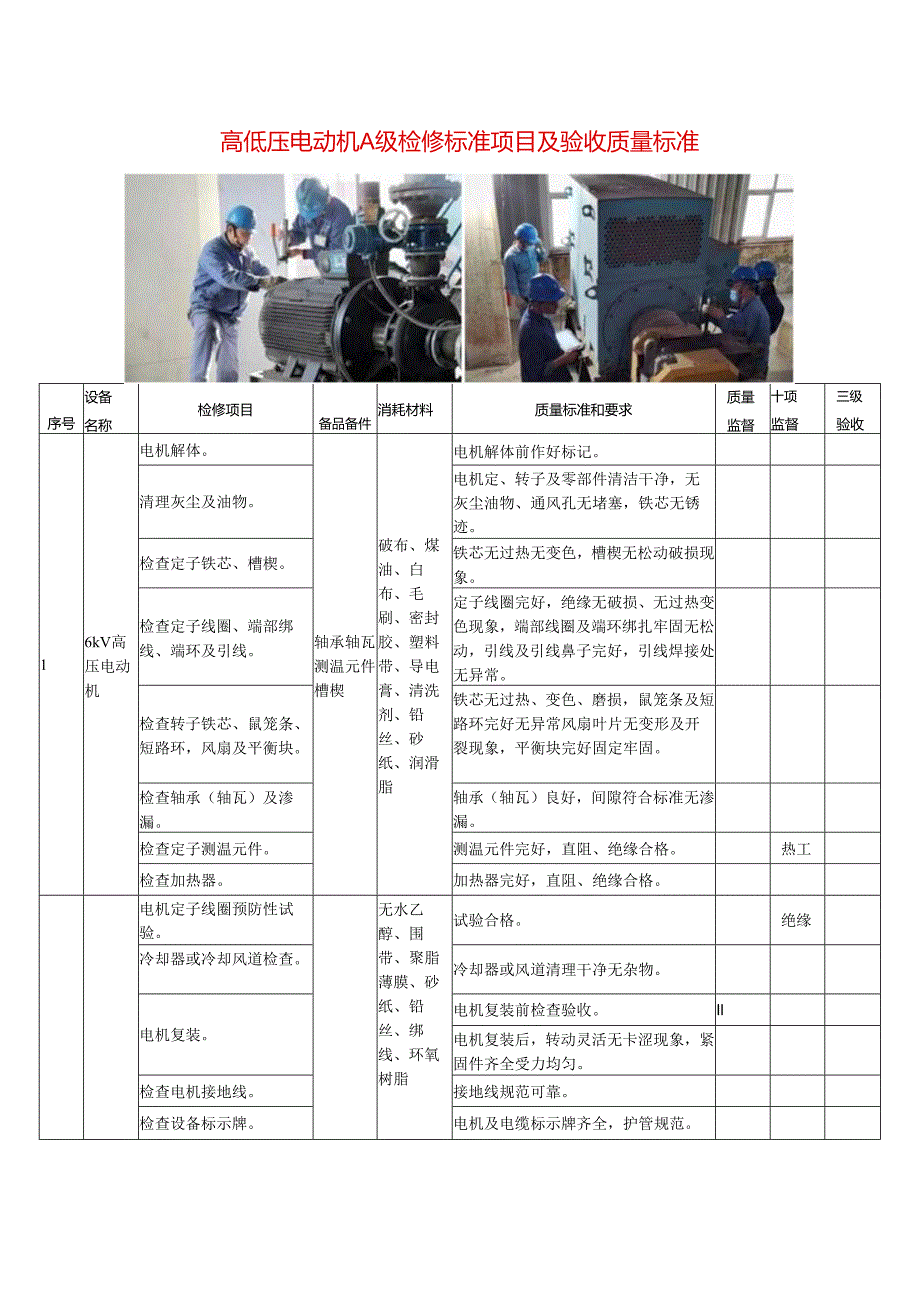

高低压电动机A级检修标准项目及验收质量标准.docx_第1页
第1页 / 共3页

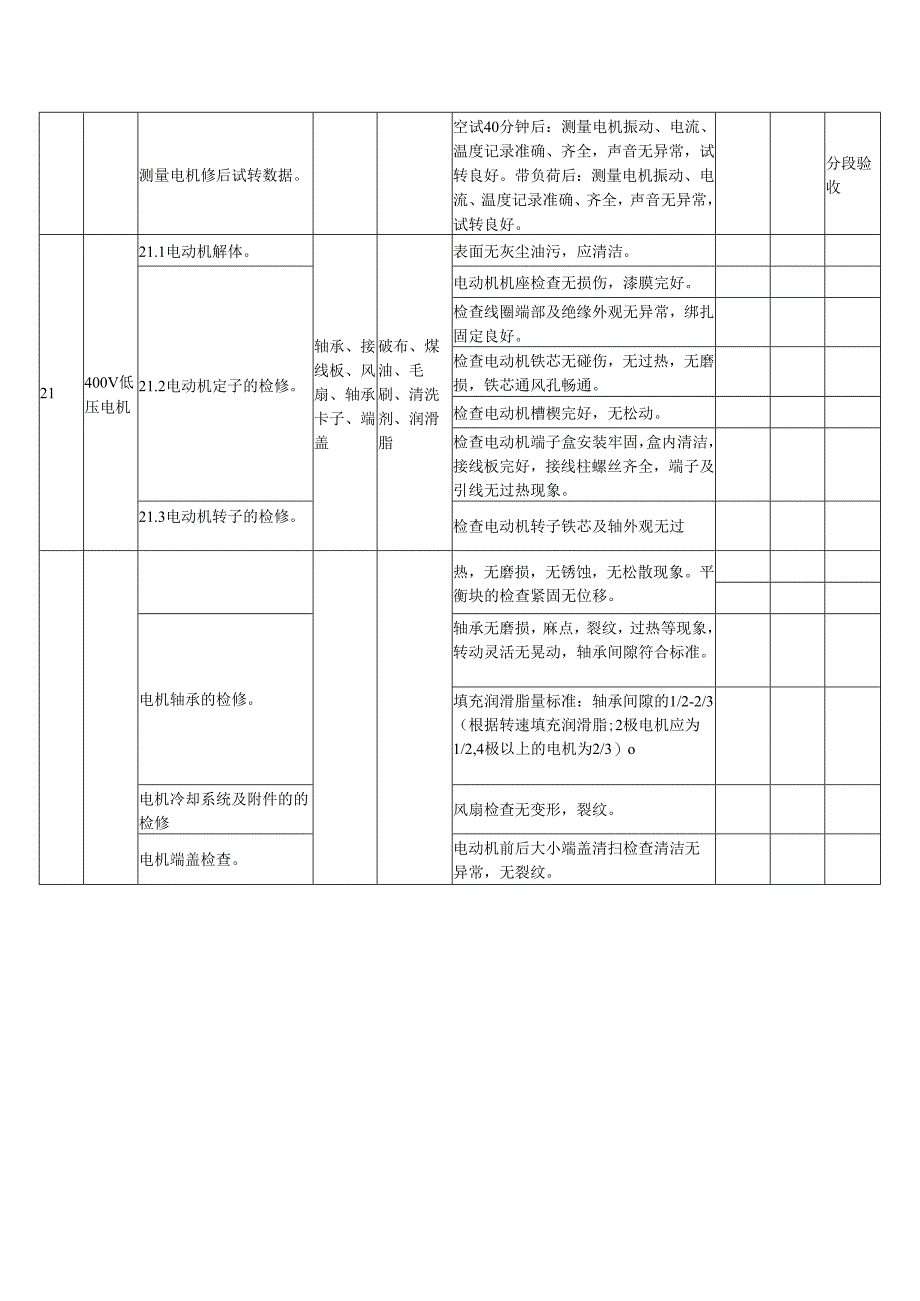

高低压电动机A级检修标准项目及验收质量标准.docx_第2页
第2页 / 共3页

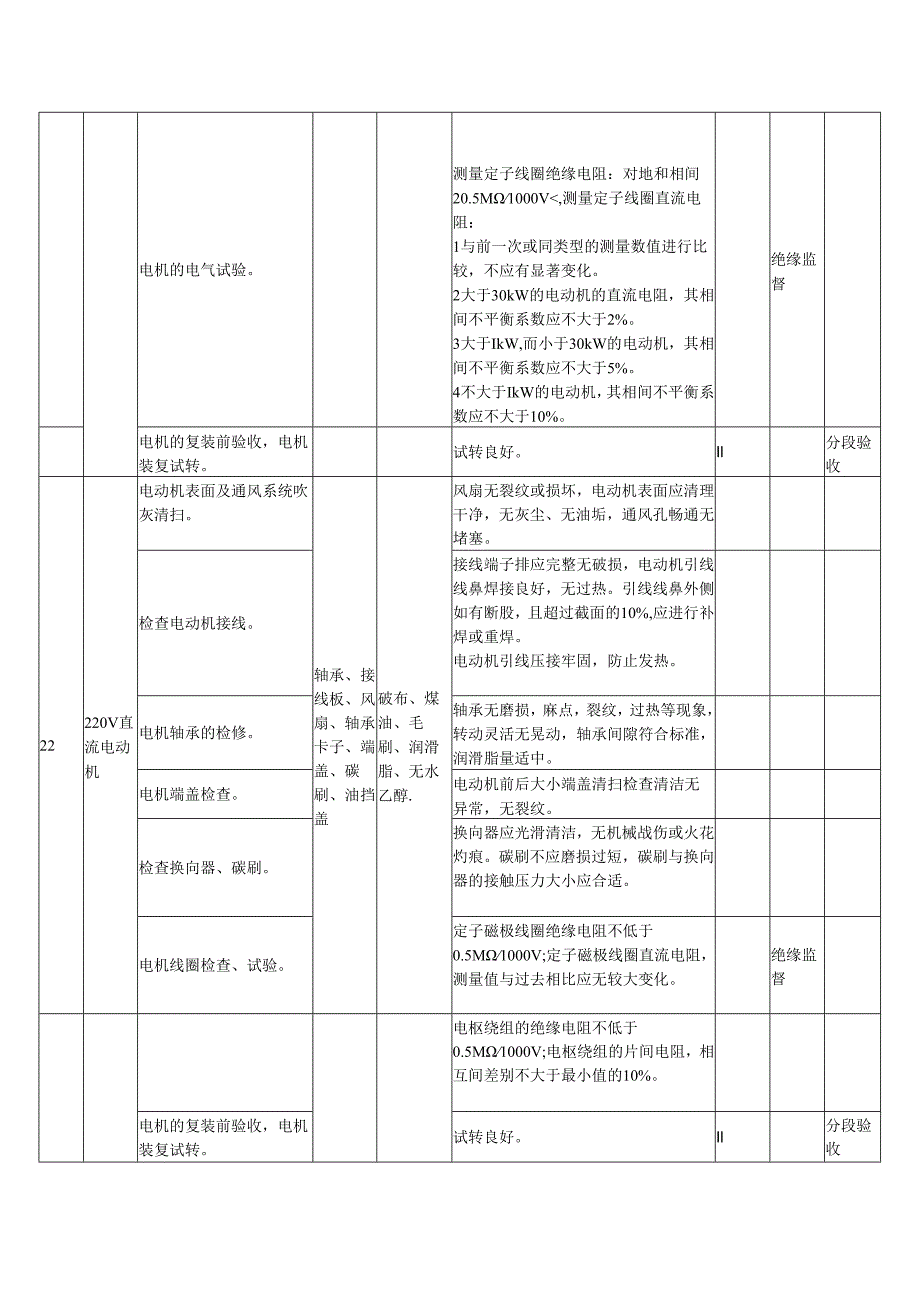

高低压电动机A级检修标准项目及验收质量标准.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《高低压电动机A级检修标准项目及验收质量标准.docx》由会员分享,可在线阅读,更多相关《高低压电动机A级检修标准项目及验收质量标准.docx(3页珍藏版)》请在第壹文秘上搜索。

1、高低压电动机A级检修标准项目及验收质量标准序号设备名称检修项目备品备件消耗材料质量标准和要求质量监督十项监督三级验收16kV高压电动机电机解体。轴承轴瓦测温元件槽楔破布、煤油、白布、毛刷、密封胶、塑料带、导电膏、清洗剂、铅丝、砂纸、润滑脂电机解体前作好标记。清理灰尘及油物。电机定、转子及零部件清洁干净,无灰尘油物、通风孔无堵塞,铁芯无锈迹。检查定子铁芯、槽楔。铁芯无过热无变色,槽楔无松动破损现象。检查定子线圈、端部绑线、端环及引线。定子线圈完好,绝缘无破损、无过热变色现象,端部线圈及端环绑扎牢固无松动,引线及引线鼻子完好,引线焊接处无异常。检查转子铁芯、鼠笼条、短路环,风扇及平衡块。铁芯无过热

2、、变色、磨损,鼠笼条及短路环完好无异常风扇叶片无变形及开裂现象,平衡块完好固定牢固。检查轴承(轴瓦)及渗漏。轴承(轴瓦)良好,间隙符合标准无渗漏。检查定子测温元件。测温元件完好,直阻、绝缘合格。热工检查加热器。加热器完好,直阻、绝缘合格。电机定子线圈预防性试验。无水乙醇、围带、聚脂薄膜、砂纸、铅丝、绑线、环氧树脂试验合格。绝缘冷却器或冷却风道检查。冷却器或风道清理干净无杂物。电机复装。电机复装前检查验收。Il电机复装后,转动灵活无卡涩现象,紧固件齐全受力均匀。检查电机接地线。接地线规范可靠。检查设备标示牌。电机及电缆标示牌齐全,护管规范。测量电机修后试转数据。空试40分钟后:测量电机振动、电流

3、、温度记录准确、齐全,声音无异常,试转良好。带负荷后:测量电机振动、电流、温度记录准确、齐全,声音无异常,试转良好。分段验收21400V低压电机21.1电动机解体。轴承、接线板、风扇、轴承卡子、端盖破布、煤油、毛刷、清洗剂、润滑脂表面无灰尘油污,应清洁。21.2电动机定子的检修。电动机机座检查无损伤,漆膜完好。检查线圈端部及绝缘外观无异常,绑扎固定良好。检查电动机铁芯无碰伤,无过热,无磨损,铁芯通风孔畅通。检查电动机槽楔完好,无松动。检查电动机端子盒安装牢固,盒内清洁,接线板完好,接线柱螺丝齐全,端子及引线无过热现象。21.3电动机转子的检修。检查电动机转子铁芯及轴外观无过热,无磨损,无锈蚀,

4、无松散现象。平衡块的检查紧固无位移。电机轴承的检修。轴承无磨损,麻点,裂纹,过热等现象,转动灵活无晃动,轴承间隙符合标准。填充润滑脂量标准:轴承间隙的1/2-2/3(根据转速填充润滑脂;2极电机应为1/2,4极以上的电机为2/3)o电机冷却系统及附件的的检修风扇检查无变形,裂纹。电机端盖检查。电动机前后大小端盖清扫检查清洁无异常,无裂纹。电机的电气试验。测量定子线圈绝缘电阻:对地和相间20.5M1000V,测量定子线圈直流电阻:1与前一次或同类型的测量数值进行比较,不应有显著变化。2大于30kW的电动机的直流电阻,其相间不平衡系数应不大于2%。3大于IkW,而小于30kW的电动机,其相间不平衡

5、系数应不大于5%。4不大于IkW的电动机,其相间不平衡系数应不大于10%。绝缘监督电机的复装前验收,电机装复试转。试转良好。Il分段验收22220V直流电动机电动机表面及通风系统吹灰清扫。轴承、接线板、风扇、轴承卡子、端盖、碳刷、油挡盖破布、煤油、毛刷、润滑脂、无水乙醇.风扇无裂纹或损坏,电动机表面应清理干净,无灰尘、无油垢,通风孔畅通无堵塞。检查电动机接线。接线端子排应完整无破损,电动机引线线鼻焊接良好,无过热。引线线鼻外侧如有断股,且超过截面的10%,应进行补焊或重焊。电动机引线压接牢固,防止发热。电机轴承的检修。轴承无磨损,麻点,裂纹,过热等现象,转动灵活无晃动,轴承间隙符合标准,润滑脂量适中。电机端盖检查。电动机前后大小端盖清扫检查清洁无异常,无裂纹。检查换向器、碳刷。换向器应光滑清洁,无机械战伤或火花灼痕。碳刷不应磨损过短,碳刷与换向器的接触压力大小应合适。电机线圈检查、试验。定子磁极线圈绝缘电阻不低于0.5M1000V;定子磁极线圈直流电阻,测量值与过去相比应无较大变化。绝缘监督电枢绕组的绝缘电阻不低于0.5M1000V;电枢绕组的片间电阻,相互间差别不大于最小值的10%。电机的复装前验收,电机装复试转。试转良好。Il分段验收
