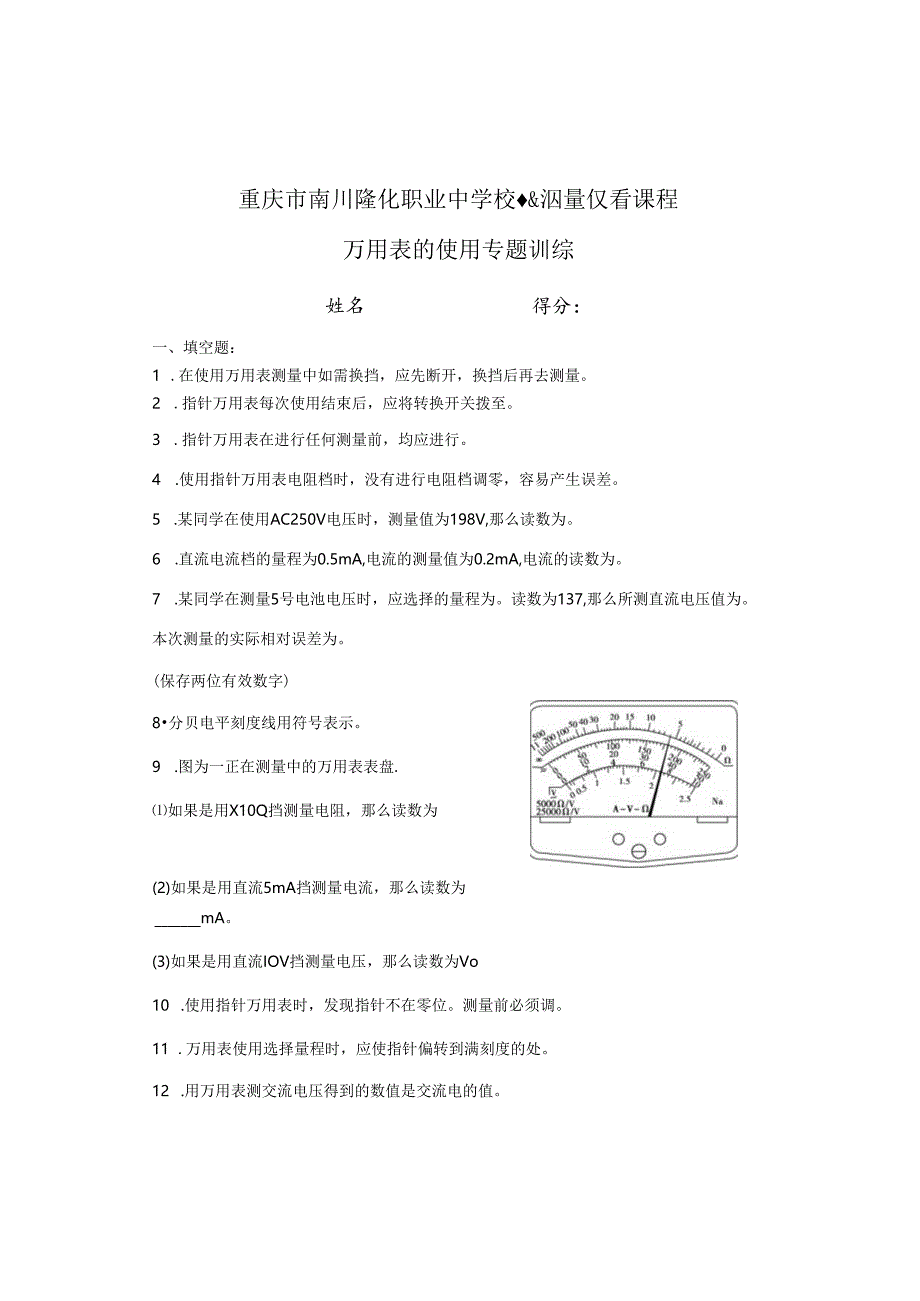

1、重庆市南川隆化职业中学校&泅量仅看课程万用表的使用专题训综姓名得分：一、填空题：1 .在使用万用表测量中如需换挡，应先断开，换挡后再去测量。2 .指针万用表每次使用结束后，应将转换开关拨至。3 .指针万用表在进行任何测量前，均应进行。4 .使用指针万用表电阻档时，没有进行电阻档调零，容易产生误差。5 .某同学在使用AC250V电压时，测量值为198V,那么读数为。6 .直流电流档的量程为0.5mA,电流的测量值为0.2mA,电流的读数为。7 .某同学在测量5号电池电压时，应选择的量程为。读数为137,那么所测直流电压值为。本次测量的实际相对误差为。(保存两位有效数字)8分贝电平刻度线用符号表示

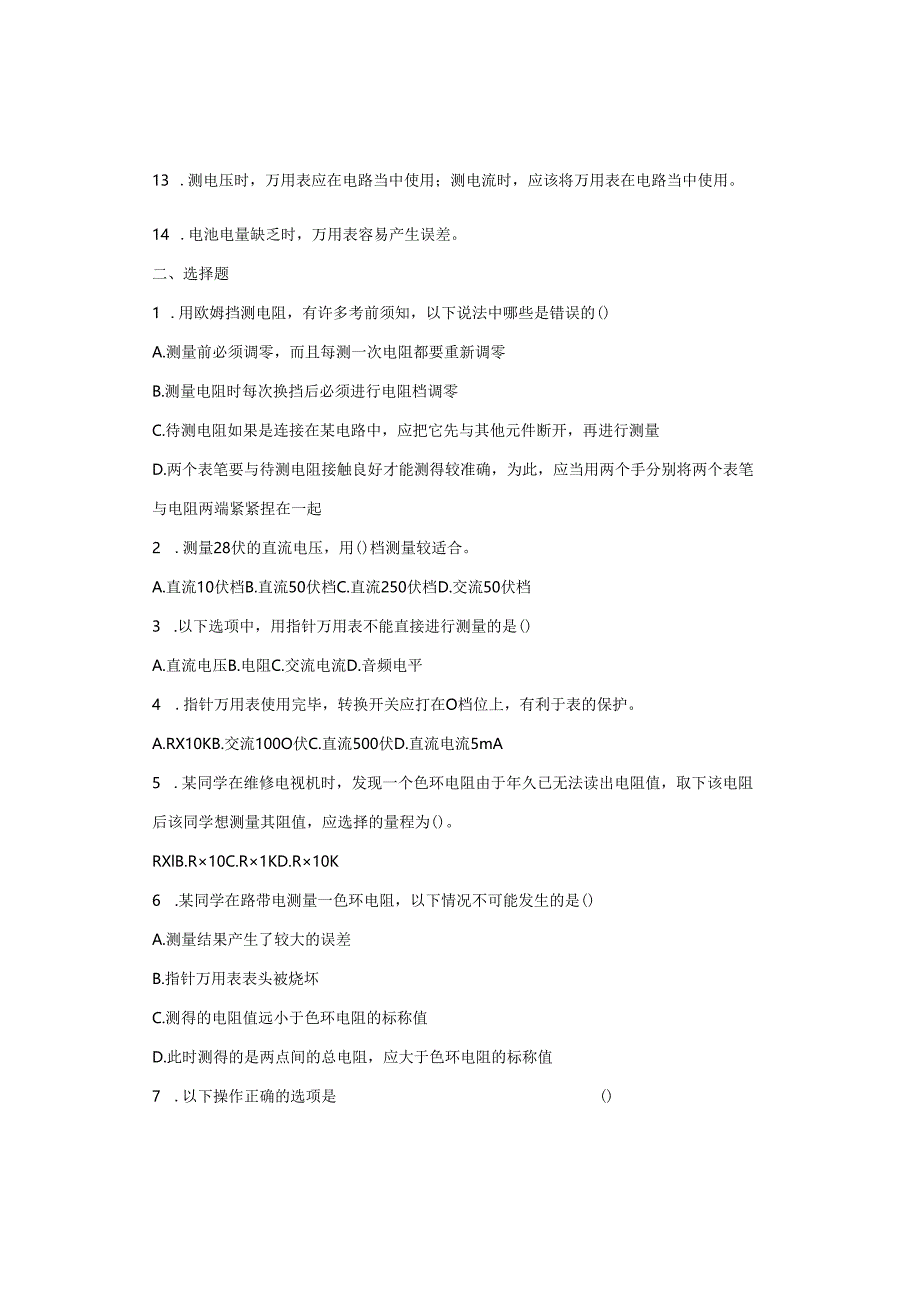

2、。9 .图为一正在测量中的万用表表盘.(2)如果是用直流5mA挡测量电流，那么读数为如果是用X10Q挡测量电阻，那么读数为mA。(3)如果是用直流IOV挡测量电压，那么读数为Vo10 .使用指针万用表时，发现指针不在零位。测量前必须调。11 .万用表使用选择量程时，应使指针偏转到满刻度的处。12 .用万用表测交流电压得到的数值是交流电的值。13 .测电压时，万用表应在电路当中使用；测电流时，应该将万用表在电路当中使用。14 .电池电量缺乏时，万用表容易产生误差。二、选择题1 .用欧姆挡测电阻，有许多考前须知，以下说法中哪些是错误的()A.测量前必须调零，而且每测一次电阻都要重新调零B.测量电阻
3、时每次换挡后必须进行电阻档调零C.待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量D.两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两个手分别将两个表笔与电阻两端紧紧捏在一起2 .测量28伏的直流电压，用()档测量较适合。A.直流10伏档B.直流50伏档C.直流250伏档D.交流50伏档3 .以下选项中，用指针万用表不能直接进行测量的是()A.直流电压B.电阻C.交流电流D.音频电平4 .指针万用表使用完毕，转换开关应打在O档位上，有利于表的保护。A.RX10KB.交流100O伏C.直流500伏D.直流电流5mA5 .某同学在维修电视机时，发现一个色环电阻由于年久已无

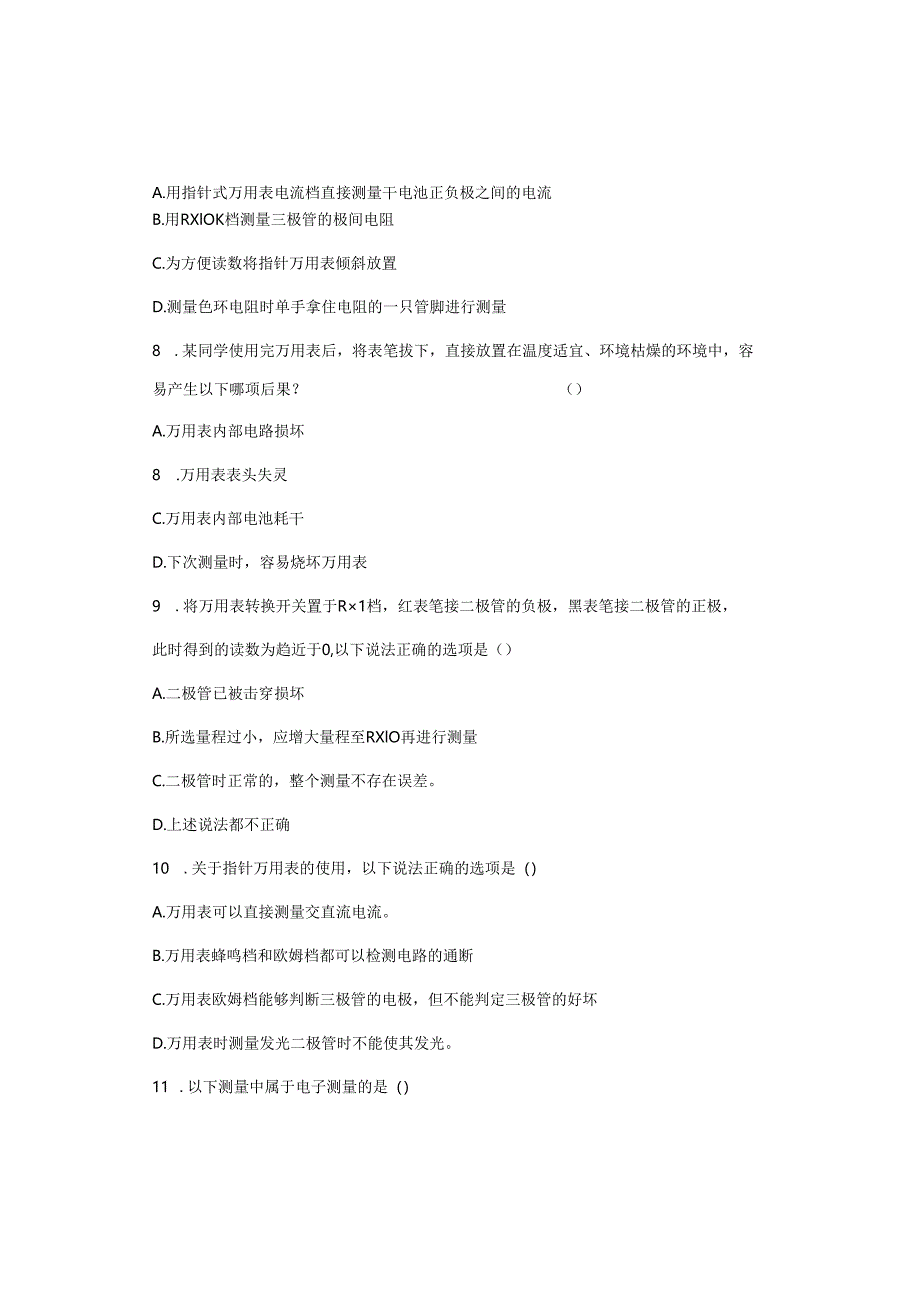

4、法读出电阻值，取下该电阻后该同学想测量其阻值，应选择的量程为()。RXlB.R10C.R1KD.R10K6 .某同学在路带电测量一色环电阻，以下情况不可能发生的是()A.测量结果产生了较大的误差B.指针万用表表头被烧坏C.测得的电阻值远小于色环电阻的标称值D.此时测得的是两点间的总电阻，应大于色环电阻的标称值7 .以下操作正确的选项是()A.用指针式万用表电流档直接测量干电池正负极之间的电流B.用RXlOK档测量三极管的极间电阻C.为方便读数将指针万用表倾斜放置D.测量色环电阻时单手拿住电阻的一只管脚进行测量8 .某同学使用完万用表后，将表笔拔下，直接放置在温度适宜、环境枯燥的环境中，容易产生
5、以下哪项后果？（）A.万用表内部电路损坏8 .万用表表头失灵C.万用表内部电池耗干D.下次测量时，容易烧坏万用表9 .将万用表转换开关置于R1档，红表笔接二极管的负极，黑表笔接二极管的正极，此时得到的读数为趋近于0,以下说法正确的选项是（）A.二极管已被击穿损坏B.所选量程过小，应增大量程至RXlO再进行测量C.二极管时正常的，整个测量不存在误差。D.上述说法都不正确10 .关于指针万用表的使用，以下说法正确的选项是（）A.万用表可以直接测量交直流电流。B.万用表蜂鸣档和欧姆档都可以检测电路的通断C.万用表欧姆档能够判断三极管的电极，但不能判定三极管的好坏D.万用表时测量发光二极管时不能使其发
6、光。11 .以下测量中属于电子测量的是（）A.用天平测量物体的质量B.用水银温度计测量温度C.用数字温度计测量温度D.用游标卡尺测量圆柱体的直径12 .万用表在使用时，必须，以免造成误差。同时，还要注意到防止外界磁场对万用表的影响。()A.水平放置B.垂直放置C.倾斜放置D.随意放置13 .调整欧姆零点后，用“X10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是0A.这个电阻值很小B.这个电阻值很大C.为了把电阻值测得更准确些，应换用“XT挡，重新调整欧姆零点后测量D.为了把电阻值测得更准确些，应换用“X100”挡，重新调整欧姆零点后测量14 .用多用电表欧姆挡(X100
7、)测试三只二极管，其结果依次如图所示，关于二极管的说法正确的选项是0A.是完好的，且a端为正极B.是完好的，且a端为正极C.是完好的，旦b端为正极D.是完好的，且b端为正极三、判断题1 .在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时，使万用表指针指在零电压或零电流的位置上。()2 .控制测量误差是衡量测量技术水平的唯一标志()3 .万用表的灵敏度由表头来决定()4 .使用万用表电流挡测量电流时，应将万用表串联在被测电路中，因为只有串联才能使流过电流表的电流与被测支路电流相同。()5 .当被测量的电压是交流80V时，量程应选择交流250V档测量误差才最小()6 .指针万用表测量三极
8、管的放大倍数时只需要机械调零()7 .电子测量仪器外表有灰尘，可以先拔下仪器电源，再用湿布擦去()8 .某同学将规定需要预热的仪器开机后直接测量，将会产生仪器误差()9 .机械调零旋钮一定能将表针调回左端零位，电阻档调零旋钮一定能将表针调回电阻档刻度线零位10 .万用表欧姆档测量三极管的极间电阻时，不同的档位得到不同的读数，说明万用表使用时存在较大误差11 .测量电阻时，应单手托住电阻器的两只引脚，防止人体电阻串联入测量电路中产生误差O12 .在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时，使万用表指针指在零电压或零电流的位置上。13 .当检查被测线路的阻抗时,要保证移开被测线路中
9、的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。O四、读数题I.一万用表的电阻挡有三个倍率，分别是XI、10sX100.用X10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到挡，如果换挡后立即用表笔连接待测电阻进行读数,那么缺少的步骤是;假设补上该步骤后测量，表盘的示数如下图，那么该电阻的阻值是Q.假设将该表的选择开关置于1mA挡测电流，表盘示数仍如下图，那么被测电流为mA；假设用直流15V挡测量电压，那么读数为V.2.用欧姆表测同一定值电阻的阻值时，分别用XI、X10、XlOo三个挡测量三次，指针所指位置如图2-8-7
10、中的、所示,为了提高测量的准确度应选择的是挡，被测电阻值约为.03020五、下面万能表的测定方法中，正确接cS/、了续的用、错误的用表示。测定范围DCV4（）5IJX6.使用指针万用表测量下面的电阻时，答免下面的问题(1) .万用表在使用前，应放置，然后进行和。(2) .万用表红表笔应插入标有号的插孔，黑表笔应插入标有号的插孔。(3)先用RXl档对电阻进行测量，发现指针偏转角度。要想得到比拟精确地测量数据，需要更换到档，重新调零后再进行测量。(4).换挡后，得到万用表读数如右图所示，那么测量值为，本次测量的实际相对误差为0(保存三位有效数字)7.一指针万用表表的工作状态如下图，那么此时的测量值为一，如果选择开关打在底部250挡，那么此时的测量值为,指在底部10挡的测量值应该是,选择开关指在左侧100挡处测量值应为,如果指在左侧10挡处应该为,在测量电阻时,要想使指针向左侧偏转一些，应该把选择开关换选的挡位（填“更大”或“更小”），而在换挡之后重新测量之前要重新进行O
