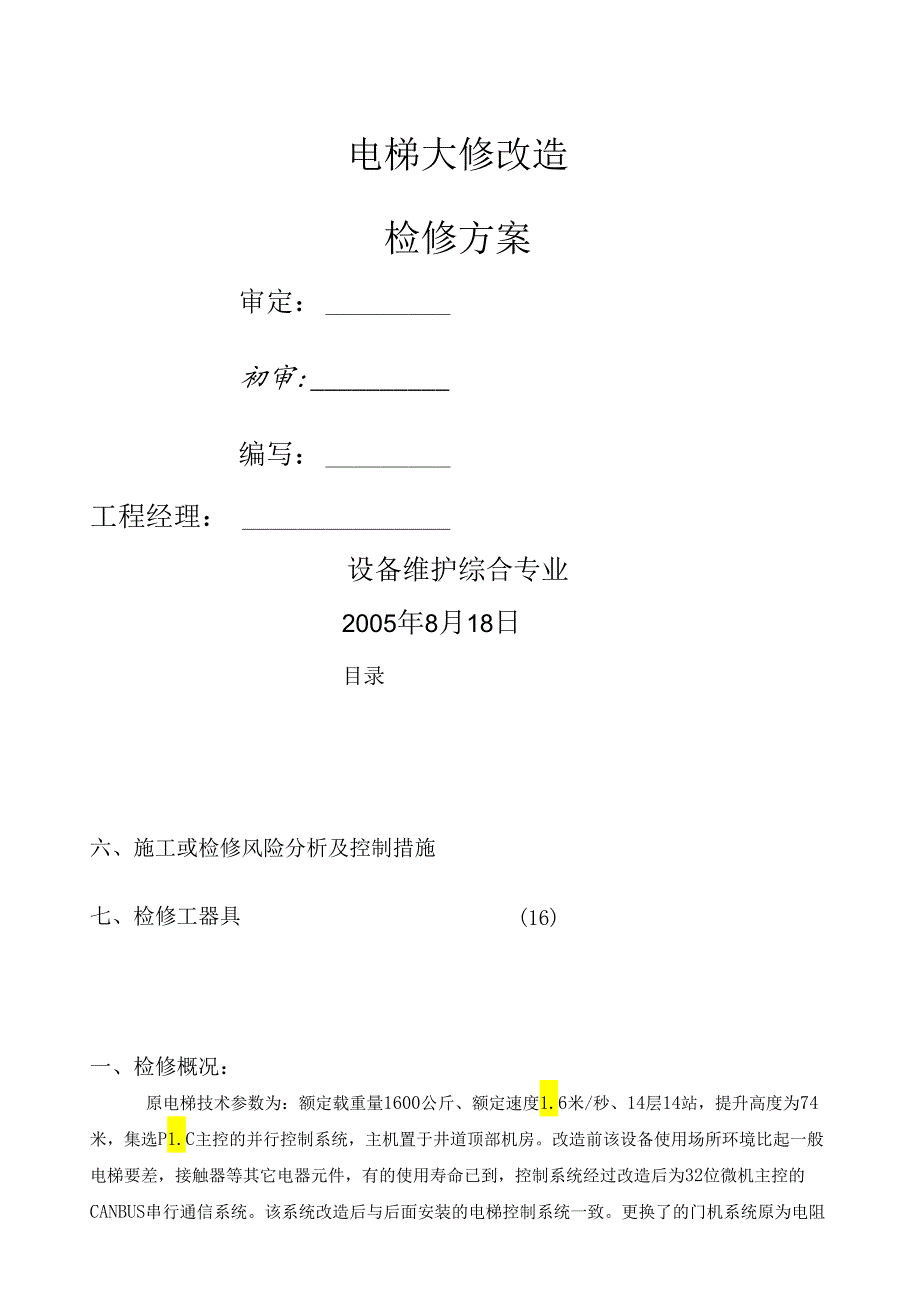

1、电梯大修改造检修方案审定：初审:编写：工程经理：设备维护综合专业2005年8月18日目录一、检修概况(1)二、检修组织机构12)三、电梯工艺及措施(3)四、电梯系统调试流程(12)五、检修人力资源配置及施工进度方案13)六、施工或检修风险分析及控制措施(16)七、检修工器具八、检修目标及控制措施（18）九、质量验收（21）十、竣工移交和技术资料的归档（24）一、检修概况：原电梯技术参数为：额定载重量1600公斤、额定速度1.6米/秒、14层14站，提升高度为74米，集选P1.C主控的并行控制系统，主机置于井道顶部机房。改造前该设备使用场所环境比起一般电梯要差，接触器等其它电器元件，有的使用寿命

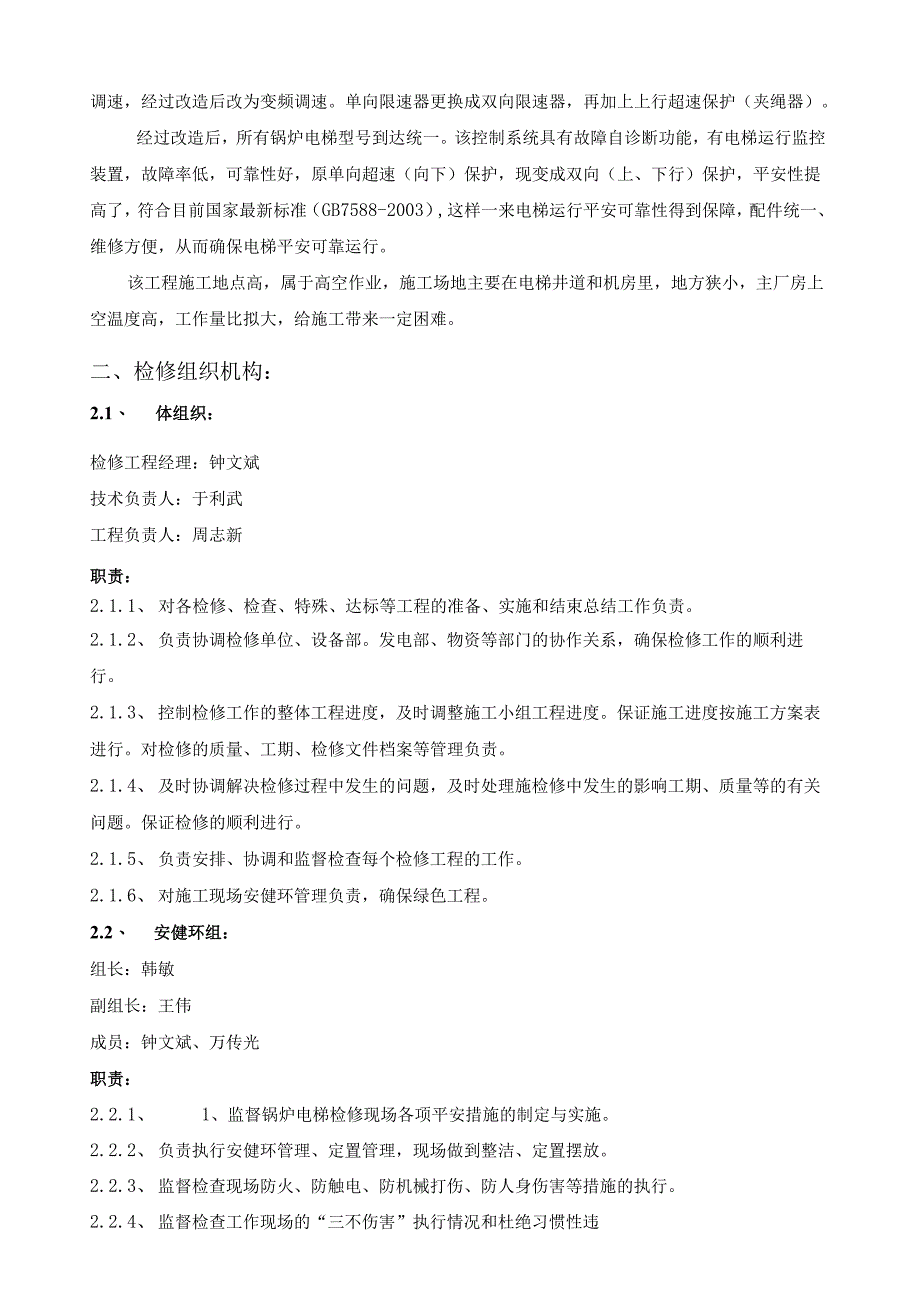

2、已到，控制系统经过改造后为32位微机主控的CANBUS串行通信系统。该系统改造后与后面安装的电梯控制系统一致。更换了的门机系统原为电阻调速，经过改造后改为变频调速。单向限速器更换成双向限速器，再加上上行超速保护（夹绳器）。经过改造后，所有锅炉电梯型号到达统一。该控制系统具有故障自诊断功能，有电梯运行监控装置，故障率低，可靠性好，原单向超速（向下）保护，现变成双向（上、下行）保护，平安性提高了，符合目前国家最新标准（GB7588-2003）,这样一来电梯运行平安可靠性得到保障，配件统一、维修方便，从而确保电梯平安可靠运行。该工程施工地点高，属于高空作业，施工场地主要在电梯井道和机房里，地方狭小，
3、主厂房上空温度高，工作量比拟大，给施工带来一定困难。二、检修组织机构：2.1、 体组织：检修工程经理：钟文斌技术负责人：于利武工程负责人：周志新职责：2.1.1、 对各检修、检查、特殊、达标等工程的准备、实施和结束总结工作负责。2.1.2、 负责协调检修单位、设备部。发电部、物资等部门的协作关系，确保检修工作的顺利进行。2.1.3、 控制检修工作的整体工程进度，及时调整施工小组工程进度。保证施工进度按施工方案表进行。对检修的质量、工期、检修文件档案等管理负责。2.1.4、 及时协调解决检修过程中发生的问题，及时处理施检修中发生的影响工期、质量等的有关问题。保证检修的顺利进行。2.1.5、 负责

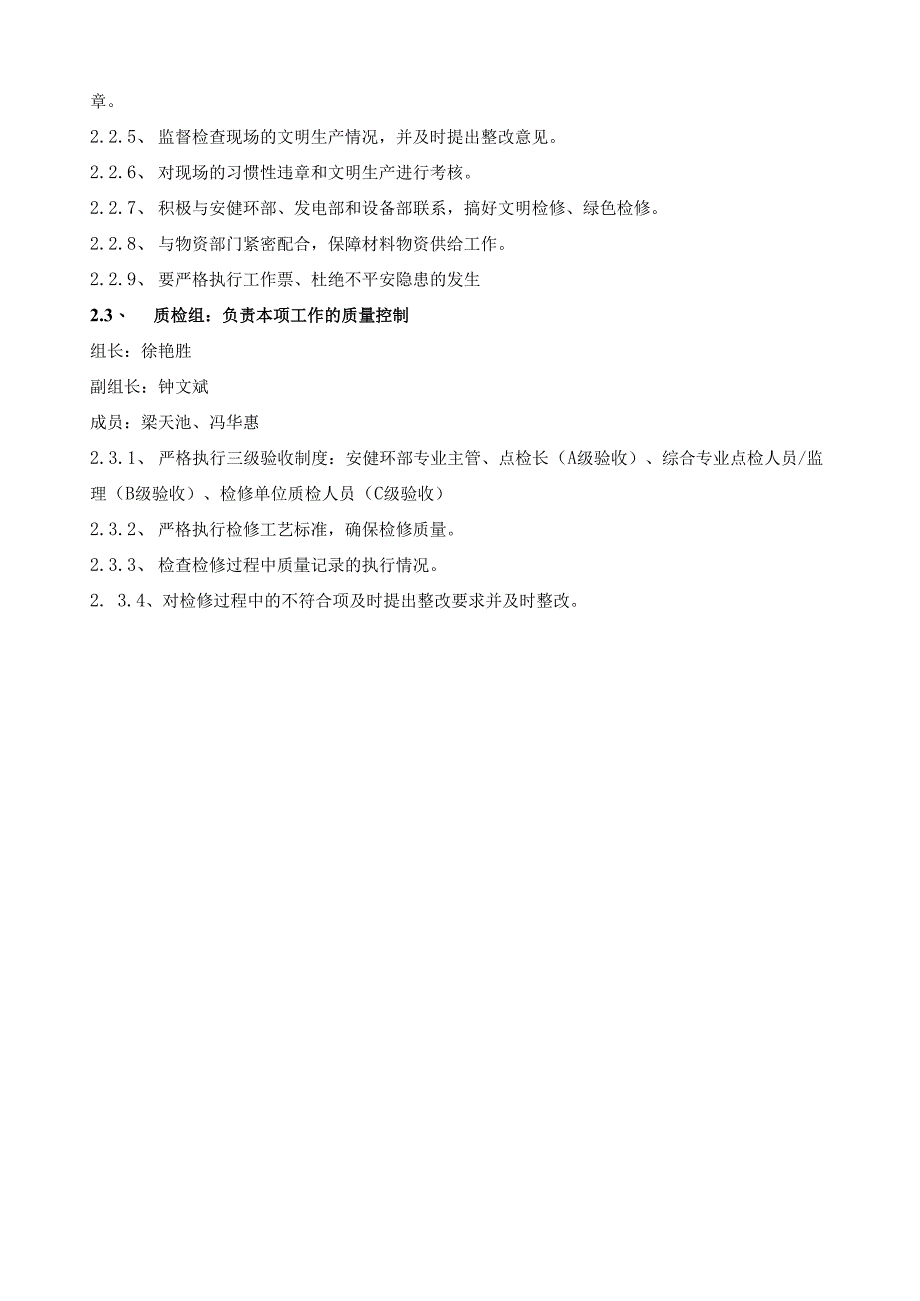

4、安排、协调和监督检查每个检修工程的工作。2.1.6、 对施工现场安健环管理负责，确保绿色工程。2.2、 安健环组：组长：韩敏副组长：王伟成员：钟文斌、万传光职责：2.2.1、 1、监督锅炉电梯检修现场各项平安措施的制定与实施。2.2.2、 负责执行安健环管理、定置管理，现场做到整洁、定置摆放。2.2.3、 监督检查现场防火、防触电、防机械打伤、防人身伤害等措施的执行。2.2.4、 监督检查工作现场的“三不伤害”执行情况和杜绝习惯性违章。2.2.5、 监督检查现场的文明生产情况，并及时提出整改意见。2.2.6、 对现场的习惯性违章和文明生产进行考核。2.2.7、 积极与安健环部、发电部和设备部联
5、系，搞好文明检修、绿色检修。2.2.8、 与物资部门紧密配合，保障材料物资供给工作。2.2.9、 要严格执行工作票、杜绝不平安隐患的发生2.3、 质检组：负责本项工作的质量控制组长：徐艳胜副组长：钟文斌成员：梁天池、冯华惠2.3.1、 严格执行三级验收制度：安健环部专业主管、点检长（A级验收）、综合专业点检人员/监理（B级验收）、检修单位质检人员（C级验收）2.3.2、 严格执行检修工艺标准，确保检修质量。2.3.3、 检查检修过程中质量记录的执行情况。2. 3.4、对检修过程中的不符合项及时提出整改要求并及时整改。三、电梯检修工艺及措施:2.1、 检修工艺流程：电梯大修改造工艺流程图平安、技
6、术交底更换井道局部开关现场培训现场勘查机具、材料进厂除灰、清理垃清洗、除锈撤除需更换旧部件安装新控制系统安装新的自动门机整机调试运行测试验收及交付施工准备清场2.2、 检修工艺技术:严格按照国家电梯设备规程工艺标准施工，并按照检修方案及工艺流程图进行检修。根据电梯实际使用情况，对于没有更换的局部也要进行全面检查及调整：2.2.1、 电气局部：控制系统全部更换，仅对一些平安开关做一些检查，看有无失效，失效要更换，并报告工程经理。2.2.2、 机械局部：主要是对主机抱闸，线圈，闸瓦，曳引槽，钢丝绳按国标进行检查，看是否在可使用范围内，轿厢，轿架等方面也要检查，层门检查，门锁，自复位装置等检查并调整
7、,有缺陷要报告工程经理。2.3、 检修措施：3. 3.1、工程经理对重要技术数据进行跟踪和核实。1.3.2、 检修中要执行MH鉴证点的验收要求。1.3.3、 对在检修过程中检查出的重大缺陷问题，应及时向工程经理提出，并商讨出合理可行的解决方法，进行处理。1.3.4、 在检修中，如果需要变更设备系统，必须经过工程经理的同意，并办理变更手续。1.3.5、 检修工作中，与标准有出入的工程，及时反应工程经理，再做决定。1.3.6、 在检修中必须做好检修、检查记录，做到准确、完整、详细、齐全。四、电梯整体系统调试流程：4.1通电前的检查电气安装完毕后，必须对电气局部进行检查。检查时应注意以下几点。(1)
8、应对照使用说明书和电气原理图，检查各局部的连接是否正确。(2)检查强电局部和弱电局部是否有关联。用指针式万用表欧姆档检查不同电压回路之间电阻、对地电阻应为8。(3)请认真检查控制柜电源进线与电机连线是否正确,防止上电后烧毁变频器！(4)检查旋转编码器与变频器的连线是否正确，布线是否合理，旋转编码器与曳引机轴连接的同心度。(5)检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠平安接地，确保人身平安。(注意：柜壳体与电动机壳体要一点接地)(6)将电梯停放在中间平层位置。(7)将电锁开关打到ON位置。2 .2通电和检查4 .2.1上电前进行如下确认(1)确认控制柜上所有空气开关均处于断开状
9、态。(2)确认控制柜开关处于“检修”位置，急停开关被按下。(3)确认轿顶及轿厢的检修开关处于“正常”位置。(4)确认底层呼梯盒终端电阻已接入。(5)检查现场总进线电压：三相线电压应为3807%VAC,相间偏差应小于15VAC。每相与N线间的电压应为2207%VACo(6)确认进线规格及总开关容量符合设计要求。4.2.2上电后检查(1)合上总电源开关，假设相序继电器KXX有绿灯显示，那么表示相位正确。否那么，应关闭总电源，调换任意两相进线相位。重复上述检查。(2)检查控制柜中的变压器TCl各端子电压，其值应在各端子间标注值7%范围内，假设超过范围，检查原因并改正错误。(3)假设上述检验正常，那么
10、进行如下步骤：合上F2端子100TOl之间电压应为1107%VAC端子103-102之间电压应为1107%VDC合上F3端子200-201之间电压应为2207%VAC开关电源各端子电压如下：表4T端子1.-N5V-G24V-G电压2207%VAC5.00.IVDC24.00.3VDC(4)将控制柜急停开关复位后，那么继电器KJT、接触器KMC应吸合，变频器得电工作。(5)上述检查正常后，进一步做如下检查：检查门锁回路是否正常。检查门区信号、上、下限位信号是否正常。检查电锁是否正常：将设置参数中的自动开关梯时间均置为零，将电锁开关置成0N,液晶屏上电梯工作状态此时应显示“INSP”,置成OFF时
11、应显示“STOP”。检查开关门系统是否工作正常，如不正常请做相应检查。4.3系统参数设定4.3.1主控单元参数设置根据现场实际情况正确设定参数。下面是通常需要设置的参数：1)总楼层(TotalFloor)2)贯穿门动作选择(DoorSelect)3)电梯额定速度(CarSpeed)4)电机额定转速(MotorSpeed)5)编码器脉冲数(Pulses)1.1 3.2变频器参数的设定在进行慢车调试之前，必须正确设定所配置的变频器的参数。其中电机参数的设定建议通过变频器对电动机的自学习功能确定。电机参数的自学习方法参见所使用的变频器用户手册。4.4 慢车试运行4.5 4.1机房检修运行(1)在检修
12、运行前须确认以下事项：控制柜的检修开关置于“检修”位置，轿顶及轿厢内检修开关置于“正常”位置。平安回路、门锁回路工作正常。编码器安装和接线正常。上电后控制柜中KJT、KMB继电器，KMC接触器吸合，变频器上电后显示正常并检查参数设置是否正确，手持操作器液晶显示中电梯工作状态项显示“INSP”。将曳引机抱闸与控制柜连线接好。(2)运行当机房检修运行条件满足后，按控制柜的慢上(下)按钮，电梯应以设定的检修速度上(下)运行。观察变频器显示的电机反应速度与方向。电梯上行时方向为正，下行时方向为负。轿顶及轿厢检修运行假设机房检修运行正常，可进行轿顶及轿厢检修运行。假设轿顶或轿厢检修的上、下方向按钮与电梯
13、实际运行方向相反，那么应检查相应的检修方向按钮线路，不能再对控制柜的线路进行改动。4.6 井道自学习运行所谓井道自学习运行是指电梯以自学习速度运行并测量各楼层的位置及井道中各个开关的位置，由于楼层位置是电梯正常起、制动运行的根底及楼层显示的依据。因此，电梯快车运行之前，必须首先进行井道自学习运行；步骤如下：(1)确认电梯符合平安运行条件。(2)井道内各开关安装及接线正确无误，随行电缆及呼梯电缆连接正确无误。(3)使电梯进入检修状态，慢车向下行压至下限位。(4)通过液晶显示屏进入自学习菜单，按菜单提示操作。电梯以检修速度向上运行开始自学习，液晶屏显示“learning”，电梯向上运行直至压到上限
14、位后停止，液晶显示Success”。至此，自学习完成。自学习结果可在监视菜单中的“井道开关位置”及“层站位置”中观察到，其数据单位为米(m)o在自学习过程中，假设控制系统发现有异常现象，将会中途停止自学习，并给出相应的故障号。注意：在自学习过程停止时，只有液晶显示“Success”时，自学习才真正成功完成。4.7 快车试运行在确定井道自学习准确无误后，可进行快车试运行。(1)将电梯置于有司机状态。(2)通过液晶显示器监视菜单中的选层界面，可以选定电梯运行楼层，可分别进行单层、双层、多层及全程的试运行。(3)确认电梯在上述区间运行时均能正常起动，加速、减速至零速后平层停车。(4)假设运行异常，请
15、认真核查主控单元参数设置及变频器参数设置是否有误。4.8 电梯舒适感调整如果电梯运行的舒适感及平层精度不够理想，首先应检查系统机械情况：如导靴的间隙、导靴的润滑、钢丝绳的松紧度是否均匀、绳头夹板位置是否适宜等，这些都会影响电梯运行的舒适感。机械局部经检查没有问题后，才可对控制局部进行调整。4.9 平层精度的调整平层精度的调整应在舒适感调整根本完成后进行。以上调试过程中假设发现问题，停止调试，待有问题的情况消除以后再继续下一环节调试。五、检修人力资源配置及施工进度方案：5.1、人力资源配置：特殊工种人数（名）备注电气专工1机械专工2杂工1合计45.2.施工进度方案表：（20天）电梯大修改造施工进度表（附件）一序号天数有效工乍日1现
