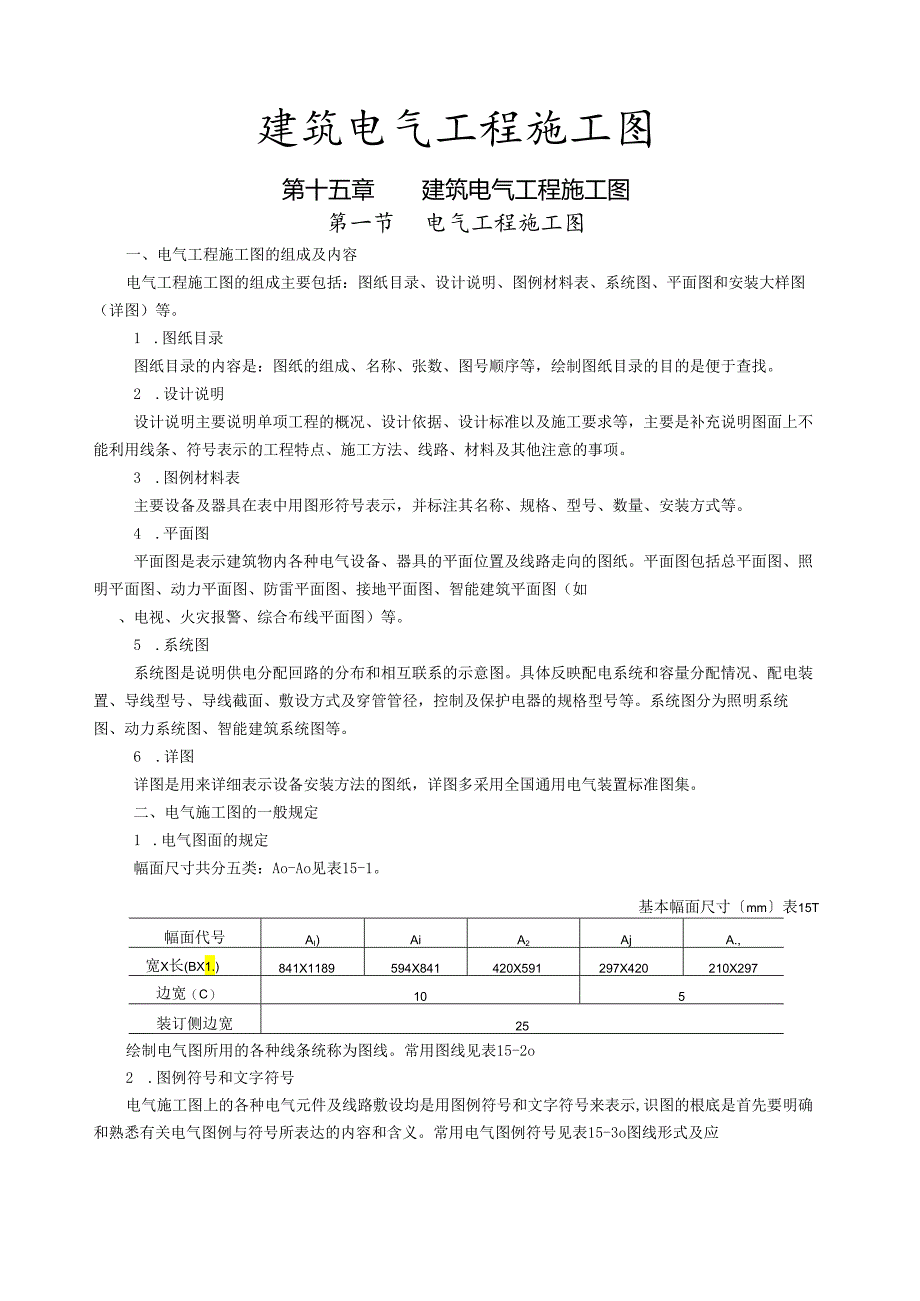

1、建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。1 .图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。2 .设计说明设计说明主要说明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。3 .图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。4 .平面图平面图是表示建筑物内各种电气
2、设备、器具的平面位置及线路走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如、电视、火灾报警、综合布线平面图）等。5 .系统图系统图是说明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。6 .详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。二、电气施工图的一般规定1 .电气图面的规定幅面尺寸共分五类：Ao-Ao见表15-1。基本幅面尺寸mm表15T幅面代号AI)AiA

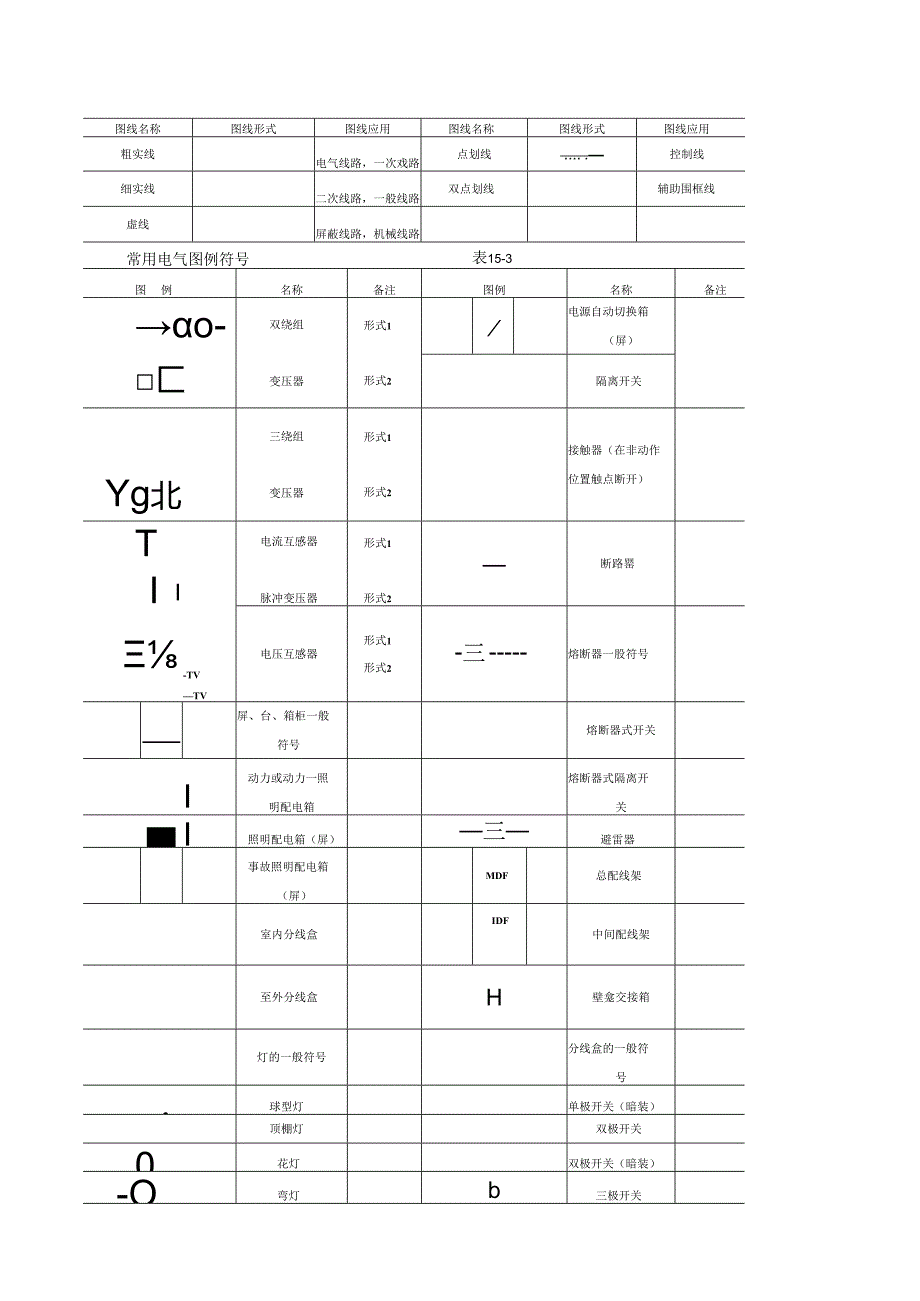

3、2AjA.,宽X长(BX1.)841X1189594X841420X591297X420210X297边宽（C）105装订侧边宽25绘制电气图所用的各种线条统称为图线。常用图线见表15-2o2 .图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的根底是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3o图线形式及应图线名称图线形式图线应用图线名称图线形式图线应用粗实线电气线路，一次戏路点划线控制线细实线二次线路，一般线路双点划线辅助围框线虚线屏蔽线路，机械线路常用电气图例符号图例名称备注图例名称备注o-匚双绕组变压器形式

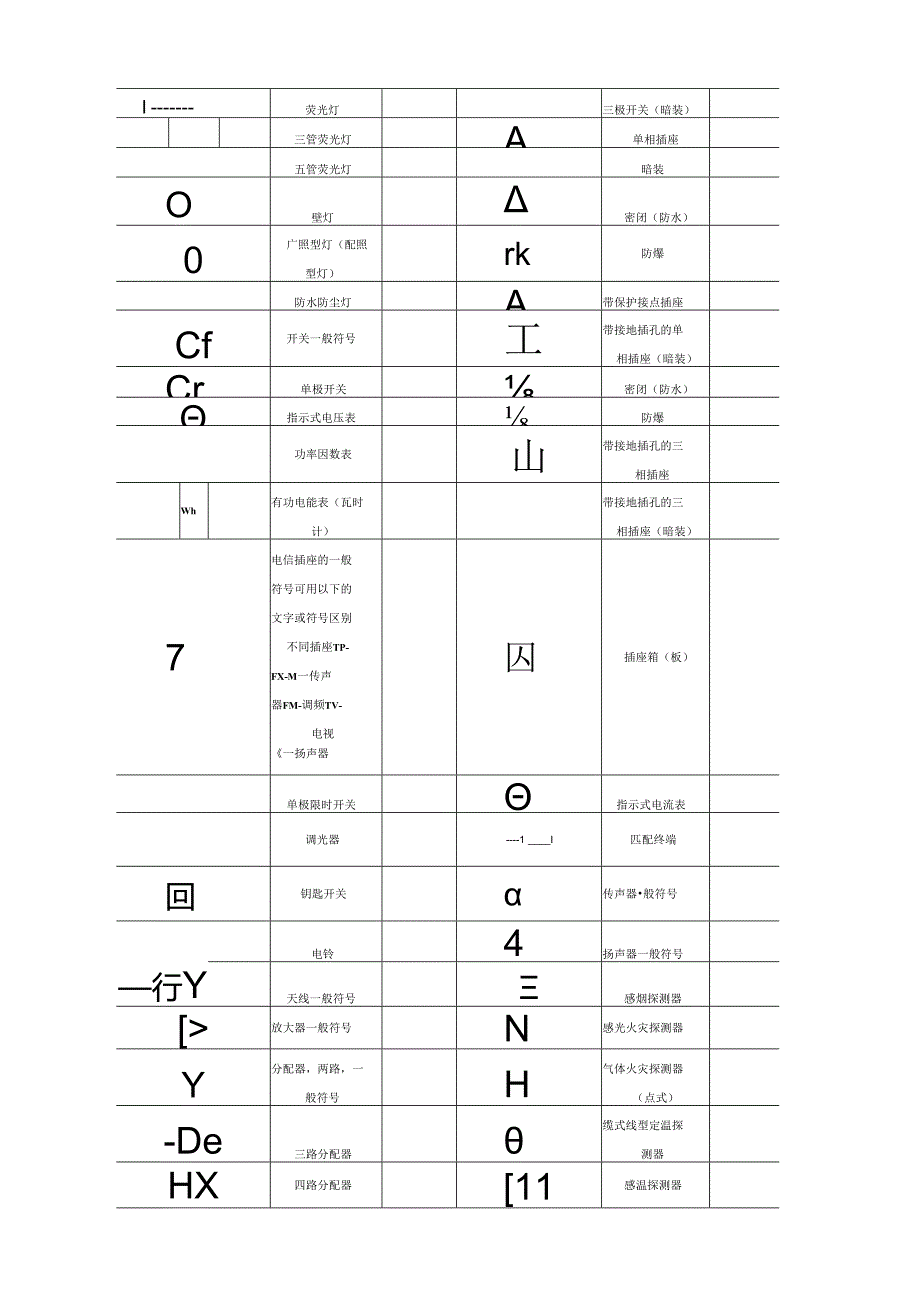

4、1形式2/电源自动切换箱（屏）隔离开关Yg北三绕组变压器形式1形式2接触器（在非动作位置触点断开）TII-TVTV电流互感器脉冲变压器形式1形式2断路罂电压互感器形式1形式2-三熔断器一股符号屏、台、箱柜一般符号熔断器式开关I动力或动力一照明配电箱熔断器式隔离开关I照明配电箱（屏）三避雷器事故照明配电箱（屏）MDF总配线架室内分线盒IDF中间配线架至外分线盒H壁龛交接箱灯的一般符号分线盒的一般符号球型灯单极开关（暗装）,顶棚灯双极开关0花灯双极开关（暗装）-O弯灯b三极开关表15-3I荧光灯三极开关（暗装）三管荧光灯A单相插座五管荧光灯,暗装O壁灯密闭（防水）0广照型灯（配照型灯）rk防爆防水
5、防尘灯A带保护接点插座Cf开关一般符号工带接地插孔的单相插座（暗装）Cr单极开关密闭（防水）指示式电压表防爆功率因数表山带接地插孔的三相插座Wh有功电能表（瓦时计）带接地插孔的三相插座（暗装）7电信插座的一般符号可用以下的文字或符号区别不同插座TP-FX-M一传声器FM-调频TV-电视一扬声器囚插座箱（板）单极限时开关指示式电流表调光器1I匹配终端回钥匙开关传声器般符号行Y电铃4扬声器一般符号天线一般符号感烟探测器放大器一般符号N感光火灾探测器Y分配器，两路，一般符号H气体火灾探测器（点式）-De三路分配器缆式线型定温探测器HX四路分配器11感温探测器卅/3/电线、电缆、母战、传输通路、一般符
6、号三根导线三根导战n根导线m手动火灾报警按钮7TTy接地装翼（D有接地极（2）无接地极Z水流指示器F线路三火灾报警控制器V视频线路回火灾报警机（对讲机）B播送线路应急疏散指示标志灯EE1.e消火栓E1.应急疏散照明灯线路敷设方式文字符号见表15-4。线路敷设方式文字符号表15-4敷设方式新符号旧符号敷设方式新符号旧符号穿焊接钢管敷设SCG电缆桥架敷设CT穿电线管敷设MTDG金属战槽敷设MRGC穿硬塑料管敷设PCVG塑料线槽敷设PRXC穿阻燃半硬聚氯乙烯管敷设FPCZYG直埋敷设DB穿聚氯乙烯塑料波纹管敷设KPC电缆沟敷设TC穿金属软管敷设CP混凝土排管敷设CE穿扣压式薄壁钢管敷设KBG钢索敷设
7、M线路敷设部位文字符号见表15-5o线路敷设部位文字符号表15-5敷设方式新符号旧符号敷设方式新符号旧符号沿或跨梁（屋架）敷设AB1.M暗敷设在墙内WCQA暗敷设在梁内BCI-A沿顶棚或顶板面敷设CEPM沿或跨柱敷设ACZM暗敷设在屋面或顶板内CCPA暗敷设在柱内C1.CZA吊顶内敷设SCE沿墙面敷设WSQM地板或地面下敷设FDA标注线路用途的文字符号见表15-6。标注线路用途文字符号表15-6名称常用文字符号名称常用文字符号取字母双字母三字母单字母双字母三字母控制线路WWC电力线路WWP直流线路WD播送线路WS应急照明线路WEWE1.电视线路WV线路WF插座线路WX照明线路W1.线路的文字标
8、注根本格式为：ab-cIdXe+fXg)i-jh其中a线缆编号；b型号；c线缆根数；d线缆线芯数；e线芯截面(mm)；fPE、N线芯数；g线芯截面(mm)；i线路敷设方式；j线路敷设部位；h一线路敷设安装高度(m)o上述字母无内容时那么省略该局部。例：N1B1.X-3X4-SC20-WC表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm的水煤气钢管沿墙暗敷设。用电设备的文字标注格式为：f其中a设备编号；b一额定功率(kW),动力和照明配电箱的文字标注格式为：a-b-c其中a设备编号；b一一设备型号；c一一设备功率(kW)。例：3莹静表示3号动力配电箱，其型号为X1.-3-2型、功率为
9、35.165kWo照明灯具的文字标注格式为：a-bf其中a一同一个平面内，同种型号灯具的数量；b一一灯具的型号；c一一每盏照明灯具中光源的数量；d一一每个光源的容量(W)；e一一安装高度，当吸顶或嵌入安装时用“一”表示；f一一安装方式；1.一一光源种类(常省略不标)。灯具安装方式文字符号见表15-7o灯具安装方式文字符号表15-7名称新符号旧符号名称新符号旧符号线吊式自在器线吊式SW顶棚内安装CRDR依吊式CS1.堵坐内安装WRBR管吊式DSG支架上安装SJ壁装式VB柱上安装C1.Z吸顶式CD座装HMZH嵌入式RR三、电气照明平面图图15T为某车间电气照明平面图。车间里设有6台照明配电箱，即A
10、1.IlA1.16,从每台配电箱引出电源向各自的回路供电。如A1.13箱引出W1.lW1.4四个回路，均为BV-2X2.5-S15-CEC,表示2根截面为2.5丽2的铜芯塑料绝缘导线穿直径为15nun的钢管，沿顶棚暗敷设。灯具的标注格式22鬻P表示灯具数量为22个，每个灯泡的容量为200W,安装高度4m,吊管安装。四、电气动力平面图图15-2为某车间电气动力平面图。车间里设有4台动力配电箱，即A1.lA1.4。其中A1.l需表示配电箱的编号为A1.l,其型号为X1.-20,配电箱的容量为4.8kW,由A1.l箱引出三个回路，均为BV-3X1.5+PE1.5-SC20-FC,表示3根相线截面为1
11、.5mm2,PE线截面为1.5mm2,均为铜芯塑料绝缘导线，穿直径为20mm的焊接钢管，沿地暗敷设。配电箱引出回路给各自的设备供电，其中吉表示设备编号为1,设备容量为1.IkW0五、电气系统图1 .配电箱系统图图15-3表示配电箱系统图。引入配电箱的干线为BV-4X25+16-SC40-WC；干线开关为DZ216-63/3P-C32A；回路开关为DZ216-63/IP-ClOA和DZ216-63/2P-16A-30mA;支线为BV-2X2.5-SC15-CC及BV-3X2.5-SC15-FC。回路编号为NlN13；相别为AN、BN、CN、PE等。配电箱的参数为：设备容量P=8.16kW；需用系
12、数KX=O.8；功率因数COS=0.8：计算容量Pjs=6.53kW；计算电流Ijs=13.22A。2 .配电干线系统图配电干线系统图表示各配电干线与配电箱之间的联系方式。图15-4表示某住宅楼配电干线系统图。(1)本工程电源由室外采用电缆穿管直埋敷设引入本楼的总配电箱，总配电箱的编号为A1.T-1。(2)由总配电箱引出4组干线回路I1.、21.、31.和41.,分别送至一单元、二单元、三单元一层电气计量箱和TV箱,即A1.-I-2箱、A1.T-3箱、A1.T-4箱和电视前端设备箱TV。I1.、21.、31.至一层计量箱的干线均为3X25+2X16-SC50-FC、WCo41.回路至电视前端设备箱TV为3X2.5-SC15TC。总开关为GM225H-3300/160A,干线开关为GM100H-3300/63A和XAlO-I/2-C6o(
