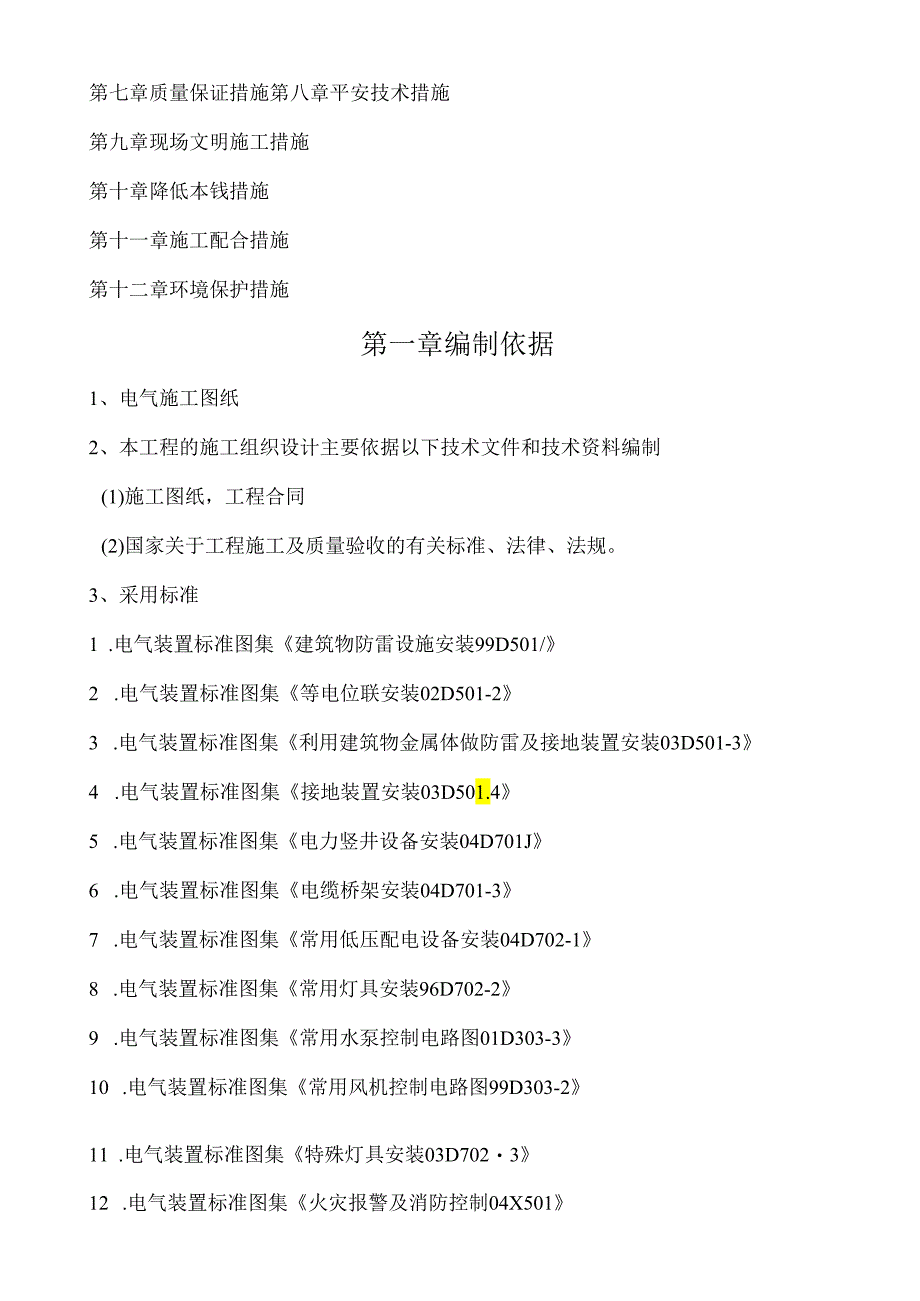

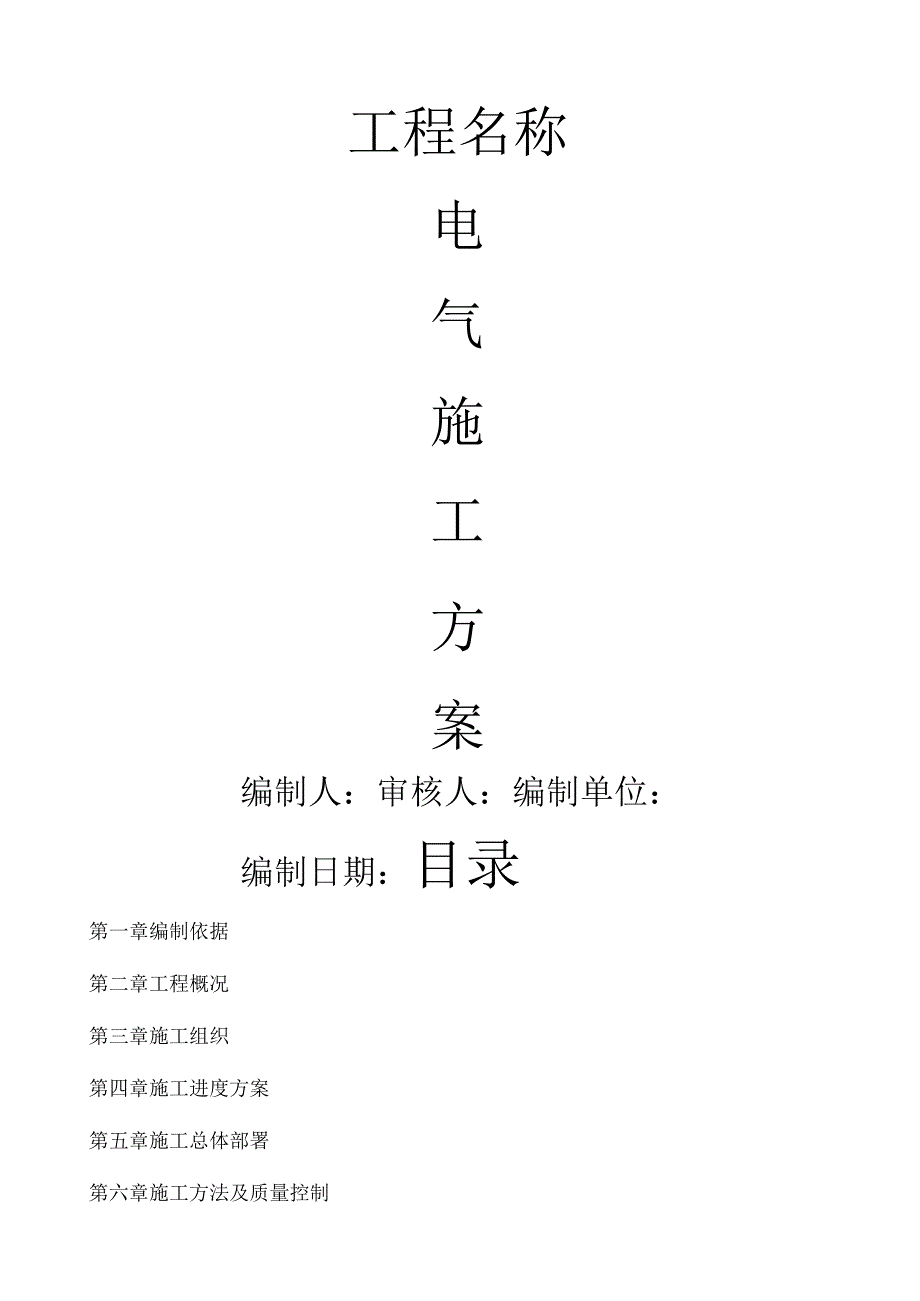

1、工程名称电气施工方案编制人：审核人：编制单位：编制日期：目录第一章编制依据第二章工程概况第三章施工组织第四章施工进度方案第五章施工总体部署第六章施工方法及质量控制第七章质量保证措施第八章平安技术措施第九章现场文明施工措施第十章降低本钱措施第十一章施工配合措施第十二章环境保护措施第一章编制依据1、电气施工图纸2、本工程的施工组织设计主要依据以下技术文件和技术资料编制(1)施工图纸，工程合同(2)国家关于工程施工及质量验收的有关标准、法律、法规。3、采用标准1 .电气装置标准图集建筑物防雷设施安装99D501/2 .电气装置标准图集等电位联安装02D501-23 .电气装置标准图集利用建筑物金属体
2、做防雷及接地装置安装03D501-34 .电气装置标准图集接地装置安装03D501.45 .电气装置标准图集电力竖井设备安装04D701J6 .电气装置标准图集电缆桥架安装04D701-37 .电气装置标准图集常用低压配电设备安装04D702-18 .电气装置标准图集常用灯具安装96D702-29 .电气装置标准图集常用水泵控制电路图01D303-310 .电气装置标准图集常用风机控制电路图99D303-211 .电气装置标准图集特殊灯具安装03D702312 .电气装置标准图集火灾报警及消防控制04X50113 .建筑电气安装工程图集14 .建筑电气安装工程施工质量验收标准GB50303-2

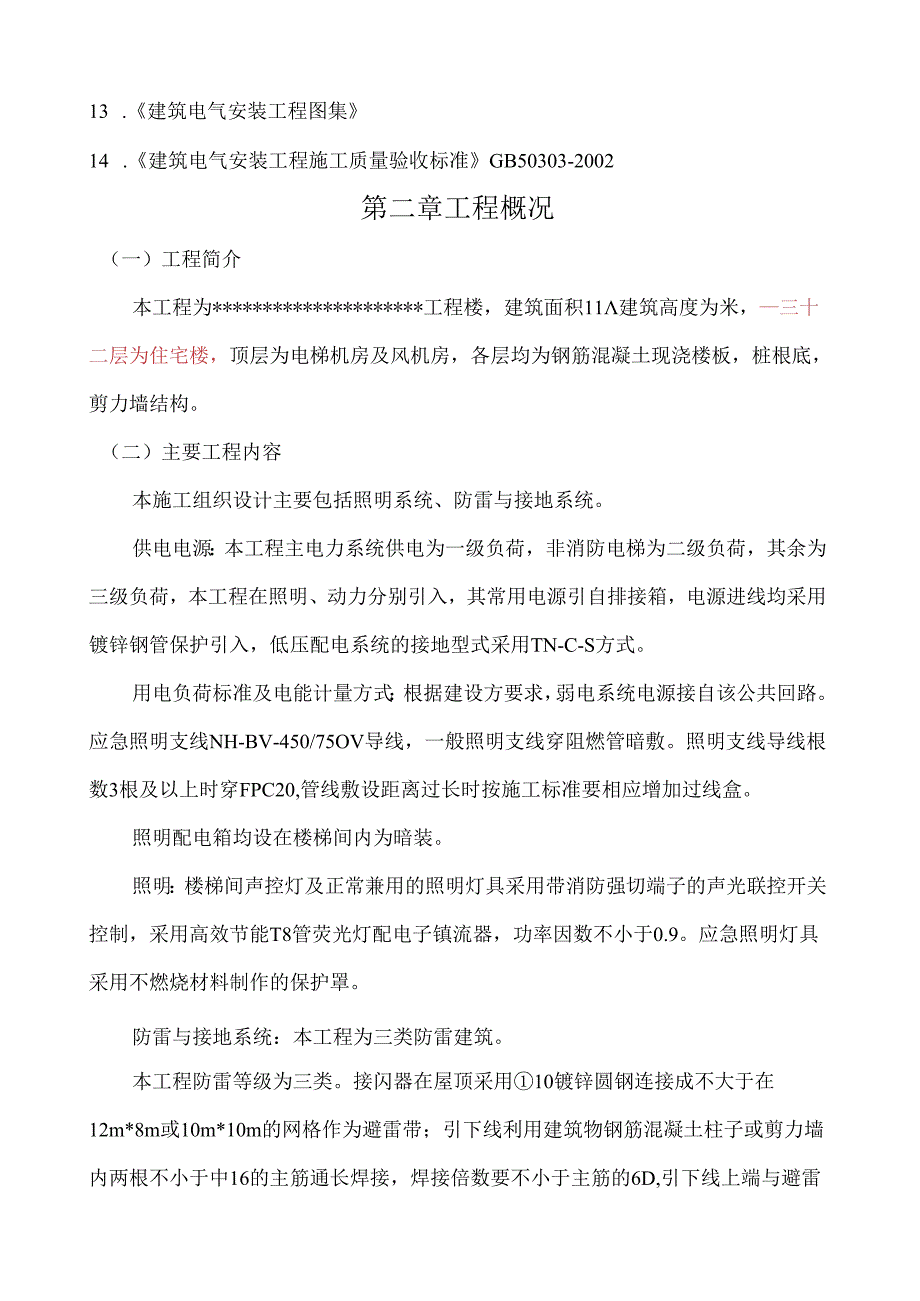

3、002第二章工程概况（一）工程简介本工程为*工程楼，建筑面积11建筑高度为米，三十二层为住宅楼，顶层为电梯机房及风机房，各层均为钢筋混凝土现浇楼板，桩根底，剪力墙结构。（二）主要工程内容本施工组织设计主要包括照明系统、防雷与接地系统。供电电源：本工程主电力系统供电为一级负荷，非消防电梯为二级负荷，其余为三级负荷，本工程在照明、动力分别引入，其常用电源引自排接箱，电源进线均采用镀锌钢管保护引入，低压配电系统的接地型式采用TN-C-S方式。用电负荷标准及电能计量方式：根据建设方要求，弱电系统电源接自该公共回路。应急照明支线NH-BV-450/75OV导线，一般照明支线穿阻燃管暗敷。照明支线导线根数
4、3根及以上时穿FPC20,管线敷设距离过长时按施工标准要相应增加过线盒。照明配电箱均设在楼梯间内为暗装。照明：楼梯间声控灯及正常兼用的照明灯具采用带消防强切端子的声光联控开关控制，采用高效节能T8管荧光灯配电子镇流器，功率因数不小于0.9。应急照明灯具采用不燃烧材料制作的保护罩。防雷与接地系统：本工程为三类防雷建筑。本工程防雷等级为三类。接闪器在屋顶采用10镀锌圆钢连接成不大于在12m*8m或10m*10m的网格作为避雷带；引下线利用建筑物钢筋混凝土柱子或剪力墙内两根不小于中16的主筋通长焊接，焊接倍数要不小于主筋的6D,引下线上端与避雷带焊接，下端与建筑物根底底梁及根底底板轴线上的上下两层钢
5、筋内的两根主筋焊接;接地极为建筑物桩基,并与室外人工接地装置连接,在外墙引下线距地0.5米处设测试卡子。本工程为三类防雷等级，设计上没有均压环，但是根据建筑电气施工标准要求，建筑物45m以上每层利用圈梁内的二根主作为均压环，并将外露金属物与均压环相连接；凡突出屋面的所有金属构件均与避雷带可靠焊接。第三章施工组织机构一、组织机构的设置1 .组织安装工程部，负责工程安装施工组织和管理，其组成人员：工程经理、工程技术负责人、电气工长、质检员、资料员、预算员、材料设备员。工程经理：技术负责人：电气工长：质检员：资料员：预算员：材料设备员：2、工程班子应在土建、装饰、安装总体方案指导下，由工程经理负责编
6、制月、旬施工进度方案，由各专业工长向施工班组作月、旬方案交底，使班组人员明确工作内容。3、工程部定期召集工程班子人员及专业工长开会、落实施工方案及时纠正施工中质量问题。4、按建设单位和土建、装饰单位的规定参加有关协调会，及时做好施工配合等有关事宜，搞好安装和土建、装饰的配合，实现安装与土建、装饰同步进行，以保证总体方案的实施。二、施工力量布置为加强全面管理，提高劳动生产效率，须成立专门工程班子，在现场进行综合管理和统一指挥，施工期间对平安、质量及成口设备保护设专人负责。劳动力配备方案表序号工种劳动人数及进场日期20年度1电工2电焊工3普工三、施工机具与材料的准备施工机具方案表序号名称单位数量1
7、套丝机2液压弯管器公3切割机台4电焊机台5电锤台6冲击钻台7射钉枪台8金属合梯台9接地电阻表、兆欧表块10游标卡尺把11钢卷尺把四、现场临时设施1、现场平面布置：现场由土建统一布置2、临时设施用房：由土建提供，包括工人住房、办公室、食堂、洗澡间等。3、做好预算，提前做好材料准备，保证及时供给合格的材料。五、技术准备工作1、施工人员认真审查图纸及有关资料，预算员应及时准确地做好施工图预算。2、根据图纸会审及变更，施工工艺提出材料方案。3、施工人员，小组及流动配合人员应做好施工记录，保管好图纸及文件资料。4、在施工前，施工员要对施工小组进行平安技术交底。第四章施工进度方案施工进度是按土建施工进度方
8、案流程来排列电气工程施工进度方案流程及立体交叉作业。按施工进度方案提前作好电气各道工序准备工作，密切配合好土建工程施工，做到不影响土建各个环节施工进度安排。进度保证措施；1、制定切实可行施工进度方案，每天检查，随时调整。2、工程经理部，专业工程师，材料采购部门与现场施工班组要保持密切配合。3、合理安排材料、设备与劳务。4、公司工程管理人员和公司的配合：及时反映施工存在的问题催促各方积极协助现场存在的各种情况及问题。5、密切与其他施工单位的配合，提前向协作单位提出下步施工需要作好的各方面工程，以保证施工顺利按期完成。第五章施工总体部署1、工程目标：1）质量目标：优质工程。2）文明施工目标：达标。
9、3）平安生产目标：无伤、死亡事故。4）环保目标：符合国家及市有关环保法律法规要求。2、组建电气专业班组：电气班组由电气技工（操作证或等级证书）和小量普工组成，根底接地施工地下一层主体施工阶段电气配管人数人，装修阶段达人，组织该班组电气经验丰富、技术业务能力强的施工人员，主要承当本工程电气施工安装和调试任务。3、施工顺序按排：配合土建搞好预埋预留孔洞，污水泵的埋设，并随土建速度焊好防雷引下线及引上线及测试点、安吊架、配管、绝缘测试调试、收尾验收等工作。4、组织平行流水和主体交叉作业1）在施工中，各工种间配合紧凑，防止出现误工现象。尽量合理配备劳动力。各工种间配合土建施工进度情况，并根据需要及现场
10、实际情况及时做好预埋预留工作。2）在主体施工阶段，组织各管道暗敷设和防雷引下线在柱子中，剪力墙暗柱主筋的焊接，配合土建施工做好平行流水施工。3）在主体施工结束后，电气班组安装开关盒、插座盒及配电箱等进行立体交叉作业。4）在施工中力保缩短工期，提高劳动效率，保证施工顺利进行。5）整个电气施工期间要精心组织。精心施工，确保一次成活，一次成优，杜绝返工现象对工期的影响。6）在施工中，以总工期为目标。以阶段控制方案为保证。采取动态管理,推行严格方案管理，认真编制施工进度，总方案和相关月旬作业方案，通过每旬方案平衡调度，确保月方案的实施，从而保证工程总工期的实现。第六章施工方法及质量控制一、配管及管内穿
11、线（一）材料要求1）镀锌钢管，镀锌规格符合设计要求，产品有合格证并符合国家或部颁发的技术要求。2）管材外观无严重锈蚀、扁折、裂缝，管内无铁刺等现象。3）阻燃管规格符合设计要求，产品合格证齐全。4）导线：安装的导线须有产品合格证，严禁有绝缘层损坏等缺陷。绝缘导线的额定电压不低于500Vo所有材料必须坚持报检制度、出厂合格证、进场报验、自检复试。（二）施工方法1、钢管敷设暗管敷设一预制加工f测定盒箱位置一稳固盒箱一管路连接f地线焊接2、管路应尽量沿最短的距离敷设，减少弯曲，以便于穿线。有以下情况应加装接线盒。管路超过30m、无弯曲时；管路超过20m、有一个弯曲时；管路超过15m、有二个弯曲时；管路
12、超过12m、有三个弯曲时。3、垂直敷设时，为保证管内导线不因自重而拉细或拉断，应按下面规定加设接线盒。1) 50mm及以上管路长度大于20In时2) 50mm及以下管路长度大于30In时。同时应将盒内导线固定压紧。4、钢管弯曲半径不可小于管外径的6倍，明配管只有一个弯时，不可小于其外径的4倍。埋在混凝土内的铁管弯曲半径的10倍，且不得超过3个直角弯。5、管子弯曲处不可有凹陷、扁折、裂缝等现象，弯曲不得小于90度。6、在混凝土内的管路外径不允许超过混凝土厚度的一半，管子与模板之间有困难时，用沾满滑石粉的布条将要穿入的导线抹擦。穿插线时用人工一拉一送,配合协调，严禁用机构外力强行牵拉穿线。7、导线
13、接头(1)导线削皮不得损伤线芯，单芯两根铜芯导线连接时，绞接不得小于5圈，多股导线连接时，其绑扎长度不得小于导线合拢后直径的5倍，去除氧化层后挂锡，焊锡应均匀饱满。(2)各种导线接头必须采用鸡爪接头，不得平接。(3)分线盒内导线接头完了，接头根部距墙、箱本不得小于70mm接头先用高压绝缘橡皮胶带包扎再用黑胶布包紧。(4)导线连接前应检查配电线绝缘电阻，线路连接是否正确，接头完了后用500V摇表，测绝缘电阻，线间，相间，绝缘不得低于0.5MQ并接回路做好记录。(5)摇测方法：电气器具全部安装完毕后，在送电前摇测：先将线的开关、仪表、设备等用电开关全部断开，将灯头盒内导线分开，开关盒内导线连通。摇
14、测时，将干线和支线分开，一人摇测一人及时记录读数，摇动速度以保持每分钟120转左右，取1分钟后的读数。(6)导线在盒、箱内要有一定的预留长度，其长度为箱盒周长的1/2。二、箱盒安装有灯具在做盒时，先用墨斗在模板上按照设计图纸的要求弹出灯位位置，做盒时、盒内塞满并封好，将灯盒固定在模板上，以防止打混凝土时灯盒串位,所有管进盒时要求互成90度，且管弯曲半径要求大于管外径的十倍，且管用铁线固定在楼板筋上。1、开关相线接在灯头中心柱上，花线两端收口。2、芯线挂锡安装在木台中心，木台中心安牢不吃灰，不缺灰不得有污染。直径75mm以上木台须用两颗螺钉固定。3、接线压接牢固满圈，导线按顺时方向弯曲。4、成排灯具应安装一条线上，允许偏差5mm防水灯头外接线不得在天棚盒内接线。灯头挂锡，绞接不少于5圈。5、开关、插座安装牢固横平竖直，四周和墙面平刘，开关向上为开，插座接成左零右火，全工程做到一致。开关插座相邻高度相差不得大于2mm,同一楼层上下差不大于5mm。不许用打眼钉木塞的方法固定灯具，3公斤以上的大型灯具须设置预埋件，预埋件的直径不应小于灯具吊捎钉的直径，且小得小于6mmo房间粉刷完后不允许刨沟打眼，损坏墙体。三、照明器具及配电箱安装工程1、设备要求1）照明器具及配电箱必须有产品合格证，设备有标牌标明制造厂，型号规格符合设计要求，附件和
