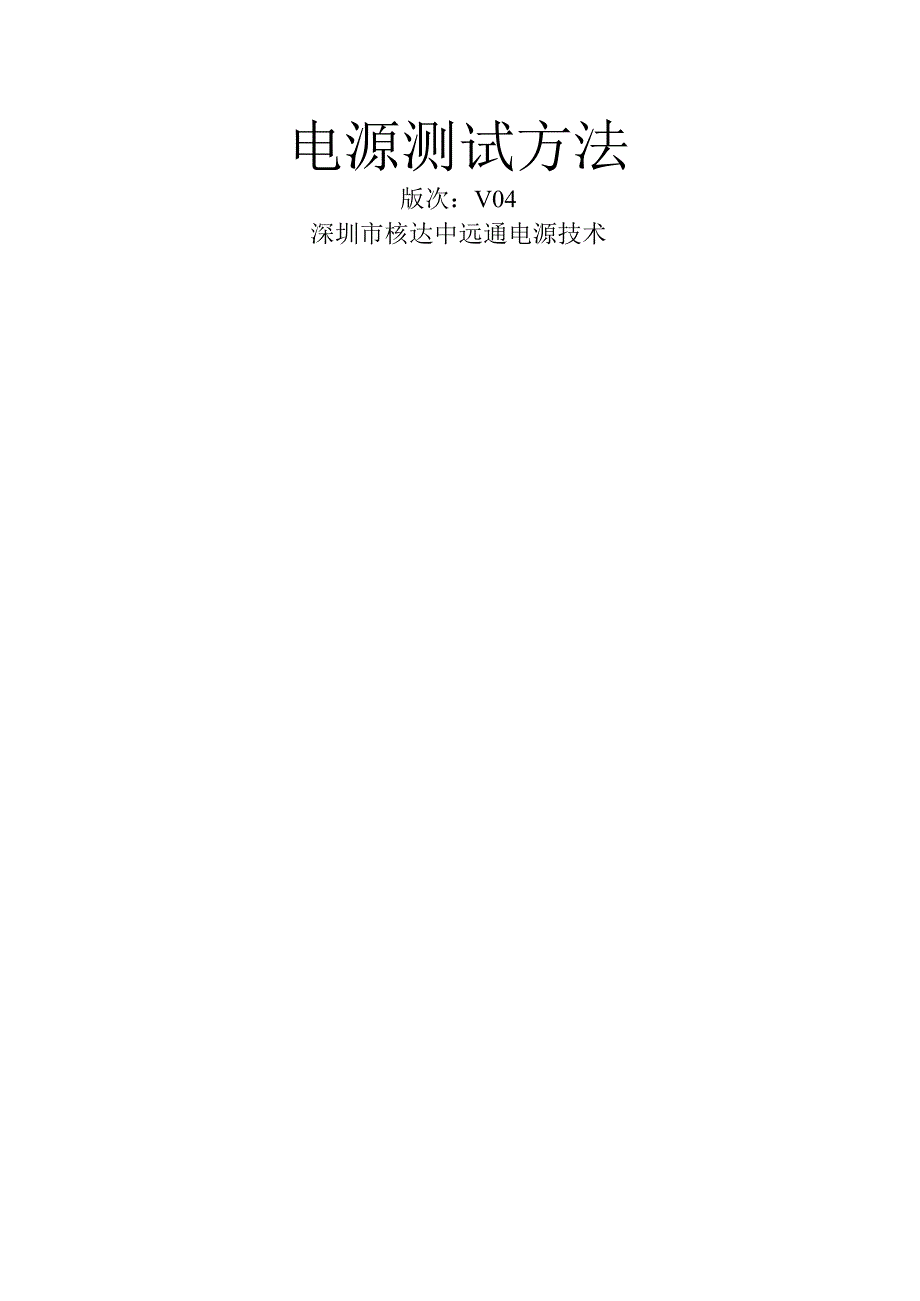

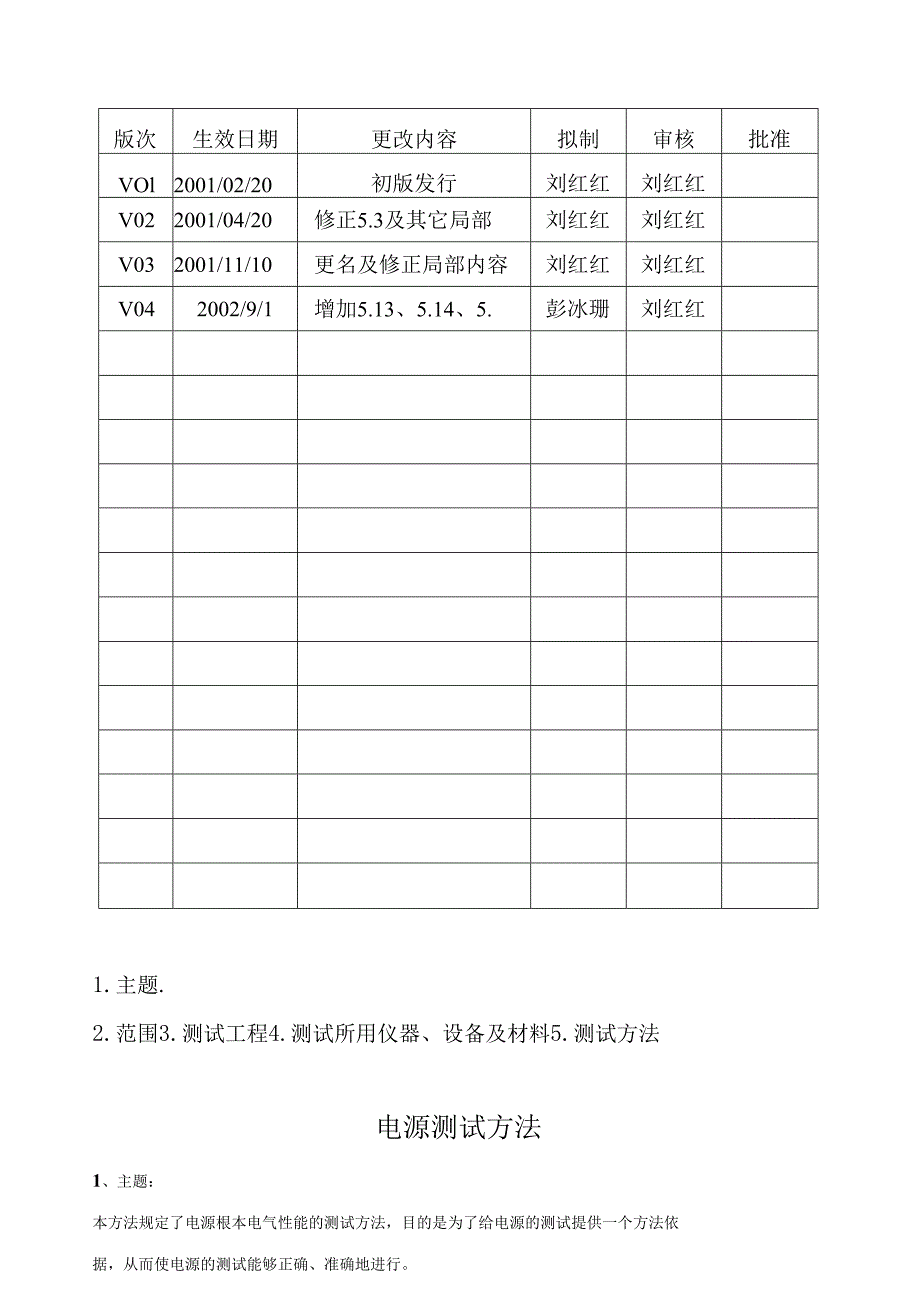

1、电源测试方法版次：V04深圳市核达中远通电源技术版次生效日期更改内容拟制审核批准VOl2001/02/20初版发行刘红红刘红红V022001/04/20修正5.3及其它局部刘红红刘红红V032001/11/10更名及修正局部内容刘红红刘红红V042002/9/1增加5.13、5.14、5.彭冰珊刘红红1.主题.2.范围3.测试工程4.测试所用仪器、设备及材料5.测试方法测量的一般要求6最大输入电流6启动冲击电流7交调测试8输出电压范围9电压调整率9负载调整率10稳压精度10纹涉及输出杂音电压11瞬态响应12开机延时15输出电压保持时间15输出电压上升时间16输出电压跌落时间17输入过压、欠压及

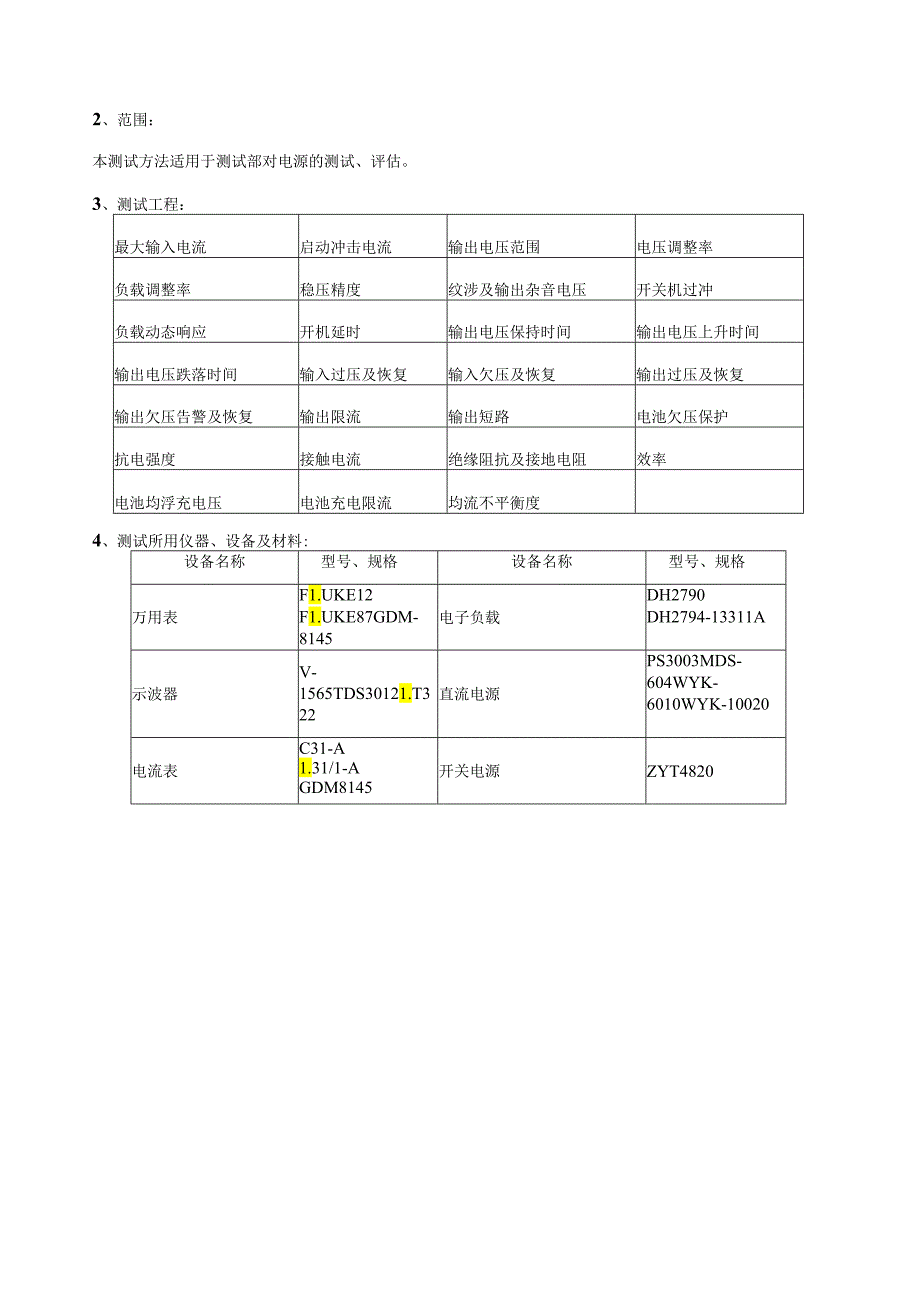

2、其恢复17输出过压保护18输出欠压告警及恢复20输出限流20输出短路21抗电强度22232绝缘阻抗及接地电阻253效率264电池均浮充电压、电池充电限流275电池欠压保护28286.引用和参考方法29电源测试方法1、主题：本方法规定了电源根本电气性能的测试方法，目的是为了给电源的测试提供一个方法依据，从而使电源的测试能够正确、准确地进行。2、范围：本测试方法适用于测试部对电源的测试、评估。3、测试工程：最大输入电流启动冲击电流输出电压范围电压调整率负载调整率稳压精度纹涉及输出杂音电压开关机过冲负载动态响应开机延时输出电压保持时间输出电压上升时间输出电压跌落时间输入过压及恢复输入欠压及恢复输出过
3、压及恢复输出欠压告警及恢复输出限流输出短路电池欠压保护抗电强度接触电流绝缘阻抗及接地电阻效率电池均浮充电压电池充电限流均流不平衡度4、测试所用仪器、设备及材料:设备名称型号、规格设备名称型号、规格万用表F1.UKE12F1.UKE87GDM-8145电子负载DH2790DH2794-13311A示波器V-1565TDS30121.T322直流电源PS3003MDS-604WYK-6010WYK-10020电流表C31-A1.31/1-AGDM8145开关电源ZYT4820数字钳表2004交流电源6220接地电阻测试仪CS2678泄漏电流测试仪7611隔离变压器3000VA电量测量仪PF9804
4、调压器TDGC2-5泄漏耐压测试仪CS2675上下频杂音测试仪QZY-Il绝缘电阻测试仪CS2612启动电流测试工装滑线变阻器BX-7-12BX-7-165、测试方法：对测试设备的要求a所有测试设备（计量用）应具有足够的分辨率、准确度和稳定度，以保证误差极限不超过规定量值的2%o测量仪器的误差应符合GB6592。b、电压表、电流表的精度不低于0.5级。测量端被测电源的源电压输入端与被测电源的所有输出端为测量端。在允许的工作条件下，电源可能到达的最大输入电流。测试条件a电源工作电压为其输入电压范围的下限值。b、电源所带负载为最大负载条件。测试方框图测试方法最大负载a先如图布置好测试电路。b、给电
5、源提供最低的输入电压并给电源带上最大的负载，这都是在测试条件允许情况下的。C、读取交流或直流电流表的数值，此即为最大输入电流。即为电源在输入开启的瞬间在输入线路上产生的最大瞬间电流。测试条件a电源输出满载。b、启动电流测试装置（或供电电源）的输入电压为电源工作电压上限值,但测试装置的输入电压不应超过280Vacoc、电源应区分为热态（电源已满载工作5分钟以上）与冷态（电源已停止工作10分钟以上）。测试方框图一、电源输入高电压（Vin75V）a、先如上图1接好测试电路。b、先把数字示波器调到自动触发捕获状态（一般：v/div：1或2V,time/div:5ms,triggerlevel:IV,t
6、riggerMode:Normal,slope:-J?c、再给启动电流测试装置充电（Kl开），充电稳定后即可给被测电源加上启动电流（先K3开后K4开）d、示波器捕获到信号后，把Kl、K3、K4关，K2开把启动电流测试工装里面的电荷放掉，以免产生电击危险。e、示波器捕获到的尖刺峰值（如：1.5V）乘以10（15V）即为启动冲击电流的数值（即为15A）二、电源输入低电压（Vin75V）a、先如上图2接好测试电路。b、先把数字示波器调到自动触发捕获状态（一般：v/div：IV,time/div:5ms,triggerlevel:IV,triggerMode:Normal,sloj/e:）。c、合上开
7、关K,让电源工作，示波器即会捕获到一上冲信号，d、用信号上冲电压幅度（V）除以0.1C即为启动冲击电流值。在相应的输入电压范围内（取范围下限、额定电压、范围上限三点），对各路输出分别为小载或满载条件进行正交后进行输出电压的测试。测试条件a、输入电压分别为范围下限，额定值、范围上限。b、负载条件为各路的小载及满载的正交。测试方框图可调供电电源被测电源时于每一嚼输出都应推备小载、172直痣分比表示啜满载。如果负我七行额定输入电压下测试方法ET部半载测量。b、对于各种正交情况，应统一汇制成一张记录表格。c、对于每一种情况都进行测试并记录数据。d、此交调测试记录数据作为计算输出电压范围，电压调整率、负
8、载调整率，稳压精度的原始数据。电源各路输出电压范围即为5.4.3所测数据中每一路的最小电压值到最大电压值。即为电源稳定输出电压对电源输入电压的变化（最小值一最大值）的调整性。计算方法a、负载电流为额定值（满载电流），源电压为标称值时，测出稳定输出电压UO（可从5.4.3测试数据中得到）。b、负载电流为额定值时，求出源电压从最小值（下限）到最大值（上限）时输出电压的最大值与最小值U（从5.4.3测试数据可得）。c、电压调整率二U-UOoo%Uod、对于多路输出，其它各路应与被测一路同时带满载。即为电源稳定输出电压对电源负载电流的变化（小载一满载）的调整性。计算方法a、源电压为标称值，负载电流为额
9、定值的一半，测出输出电压整定值U。b、源电压为标称值，负载电流在额定值（满载）与最小值（小载）之间变化，求出电源稳定输出电压的最大值与最小值U。c、负载调整率二0-4XK）0%。U0d、对于多路输出，其它各路输出应与被测一路同时带上小载或满载。在全输入电压范围及正交负载电流条件下电源稳定输出电压相对于其整定值的最大偏离比例范围。计算方法稳压精度二(U-Uo)/U0100%U5.5中的输出电压范围上下限值。U0输出电压整定值（输入电压为额定值，输出电流为一半额定电流时，测出的输出电压数值）。又称周期与随机偏移（PARD）,即在全部影响量和控制量均保持恒定的情况下,在规定的带宽内，直流输出量对其平
10、均值的周期和随机偏移。对规定带宽的周期与随机偏移而言。它可以用有效值V与（或）峰一峰值（Vl-p）表示。测量条件a、输入电压一般为额定值（具体依产品规格要求）。b、各路输出一般带上满载。c、测量端并联一个IUF的无极性电容和一个IOUF的电解电容，如产品规格无要求那么不需以上处理，直接测量即可。测试方框图20MHz,测量到的周期偏离值即为纹波V。c、对于输出杂音电压测试，分以下四种情况：峰-峰值杂音电压值杂音电压（Vp-p1.示波器带宽设为20MHz,在电源输出功率范围内调节电源输出负载，使Vp-p到达最大值。衡重杂音电压使用杂音计的衡重频段来测量，在电源输出功率范围内调节电源输出负载，使电源
11、的衡重杂音电压到达最大值。宽频杂音电压用杂音计的宽频分频档来测量宽频杂音电压，测试时根据产品的技术条件，分I、II、In频段测量，在电源输出功率范围内调节电源输出负载，使电源输出杂音到达最大值。离散杂音电压使用选频表来测量电源输出端的离散杂音电压，测试时根据产品的技术条件，分频档测量，在电源输出功率范围内调节电源的输出负载，使电源的离散杂音电压到达最大值。510瞬态响应（开关机瞬态，负载瞬态）概念a、公差带处于工作误差极限之间的稳定输出量稳态值的范围。b、控制偏差输出量的实际值与预定值（即为控制量乘以控制系数）之差注：控制偏差包括非线性、斜率误差和补偿效应。c、控制偏差带由控制偏差所产生的输出
12、量允许值的范围。d、瞬态恢复带以稳定输出量的最终值为中心或就公差带来说以标称值为中心的稳定输出量的数值范围（除非另有说明，就某个控制量的变化而言，瞬态恢复带的宽度等于控制偏差带。如果已规定公差带，那么以公差带作为瞬态恢复带）。e瞬态起始带以初始值为中心的稳定输出量的数值范围，其宽度与瞬态恢复带相等，假设规定了公差带，那么以公差带作为瞬态起始带。f、过冲在瞬态恢复带外的某个稳定输出量的瞬时偏移。g、过冲幅度最大过冲的峰值与瞬态恢复带或公差带的中间值之差的绝对值和瞬态恢复带或公差带的中心值之比。h、瞬态延迟时间TD在某一控制量或影响量发生阶跃变化开始至稳定输出量偏离其瞬态起始带时的时间间隔。i、瞬
13、态恢复时间TR瞬态延迟时间终止至稳定输出量返回至瞬态恢复带，并能保持于此范围内的时间间隔。测试条件a、开关机过冲 电源输出各种负载组合。 输入电压全范围。b、负载跃迁 负载电流为标称值的25%50%25%和5O%75%5O%0 输入电压在全电压范围内。测试方框图测试方法a、如图布置好测试电路b、将数字示波器设置到正常捕获状态。Su）PE为了。c、然后即可开启电源，开启瞬间，示波器即会捕捉到一过冲信号，分别在以上各种条件下开启几次电源，取其中最大者，此即为开机过冲副度。d、当电源在工作时，关闭电源，示波器即会捕捉到输出电压下降信号，测量电压在下降之前的过冲值，在各种条件下多关闭几次电源，取其中最大者，即为关机过冲副度。e、将示波器设为自动状态，把电子负载设为动态模式（在25%与50%额定电流之间阶跃或在50%与75%额定电流之间阶跃），开启电源及电子负载，测量其瞬态过冲幅度及瞬态恢复时间（可调节电子负载的开关周期时间以获得易于测量的波形）。即自给电源提供工作电压到电源开始产生稳定输出之时间即为开机延时。测试条件a、电源输出满载。b、电源工作电压为额定值。测试方框图源输入电信号及输出信号。C、从示波器上测出电源刚接受输入之时到电源刚开始产生稳定输出量之时的间隔，即为开机延时。d、为保证测试数据的准确，测试之前必须把电源输入电容的电荷放完。即在
