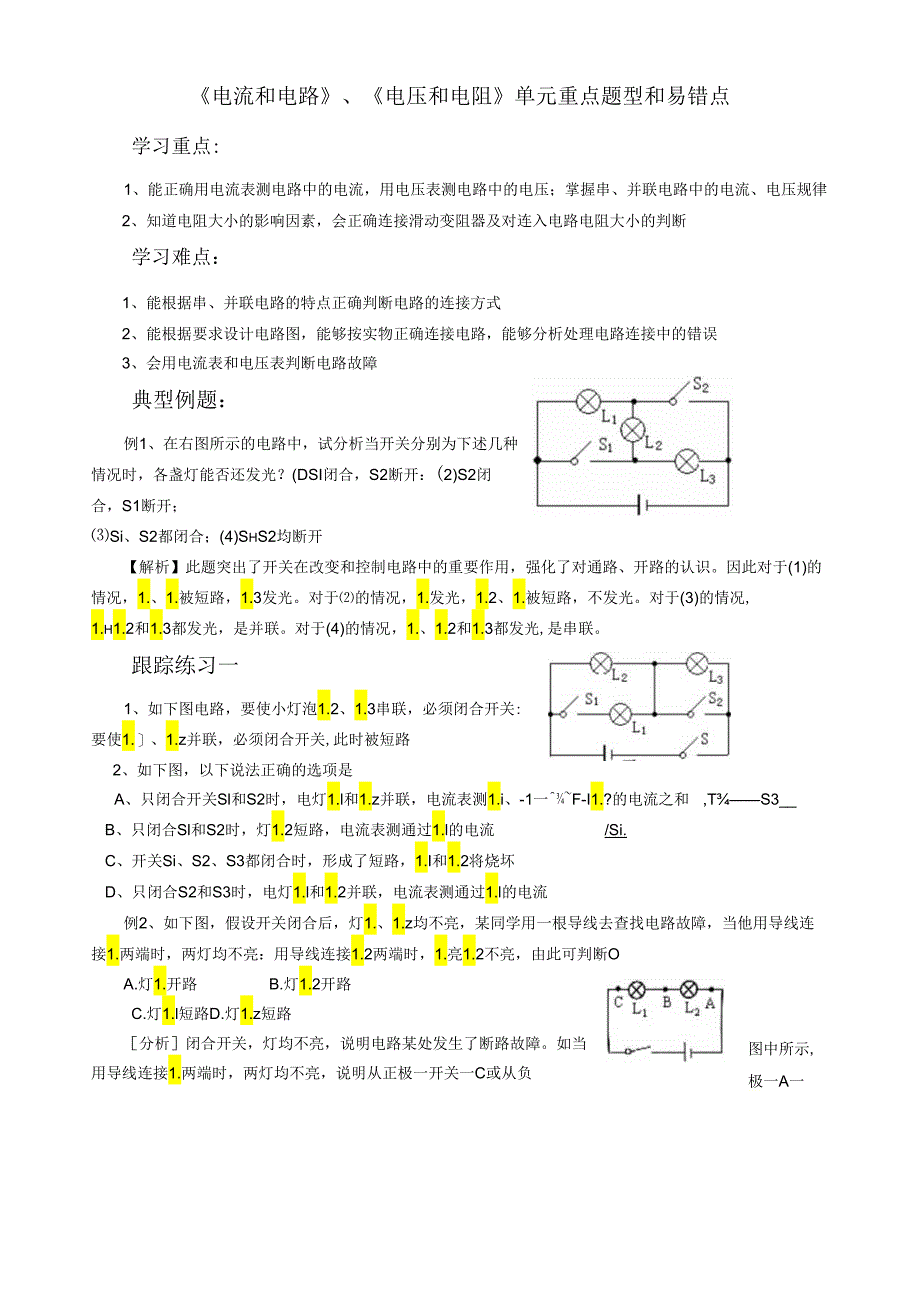

1、电流和电路、电压和电阻单元重点题型和易错点学习重点:1、能正确用电流表测电路中的电流，用电压表测电路中的电压；掌握串、并联电路中的电流、电压规律2、知道电阻大小的影响因素，会正确连接滑动变阻器及对连入电路电阻大小的判断学习难点：1、能根据串、并联电路的特点正确判断电路的连接方式2、能根据要求设计电路图，能够按实物正确连接电路，能够分析处理电路连接中的错误3、会用电流表和电压表判断电路故障典型例题：例1、在右图所示的电路中，试分析当开关分别为下述几种情况时，各盏灯能否还发光？(DSI闭合，S2断开：(2)S2闭合，S1断开；Si、S2都闭合；(4)ShS2均断开【解析】此题突出了开关在改变和控制
2、电路中的重要作用，强化了对通路、开路的认识。因此对于(1)的情况，1.、1.被短路，1.3发光。对于的情况，1.发光，1.2、1.被短路，不发光。对于(3)的情况,1.h1.2和1.3都发光，是并联。对于(4)的情况，1.、1.2和1.3都发光,是串联。跟踪练习一1、如下图电路，要使小灯泡1.2、1.3串联，必须闭合开关:要使1.、1.z并联，必须闭合开关,此时被短路2、如下图，以下说法正确的选项是A、只闭合开关Sl和S2时，电灯1.l和1.z并联，电流表测1.i、-1一F-I1.?的电流之和,TS3_B、只闭合Sl和S2时，灯1.2短路，电流表测通过1.l的电流/Si.C、开关Si、S2、S
3、3都闭合时，形成了短路，1.I和1.2将烧坏D、只闭合S2和S3时，电灯1.l和1.2并联，电流表测通过1.l的电流例2、如下图，假设开关闭合后，灯1.、1.z均不亮，某同学用一根导线去查找电路故障，当他用导线连接1.两端时，两灯均不亮：用导线连接1.2两端时，1.亮1.2不亮，由此可判断O图中所示,极一A一1.2A.灯1.开路B.灯1.2开路C.灯1.l短路D.灯1.z短路分析闭合开关，灯均不亮，说明电路某处发生了断路故障。如当用导线连接1.两端时，两灯均不亮，说明从正极一开关一C或从负-B某处有可能断路了。当开关闭合，用导线连接1.2两端时，3亮1.2不亮，说明从负极一A和从正极一开关一C

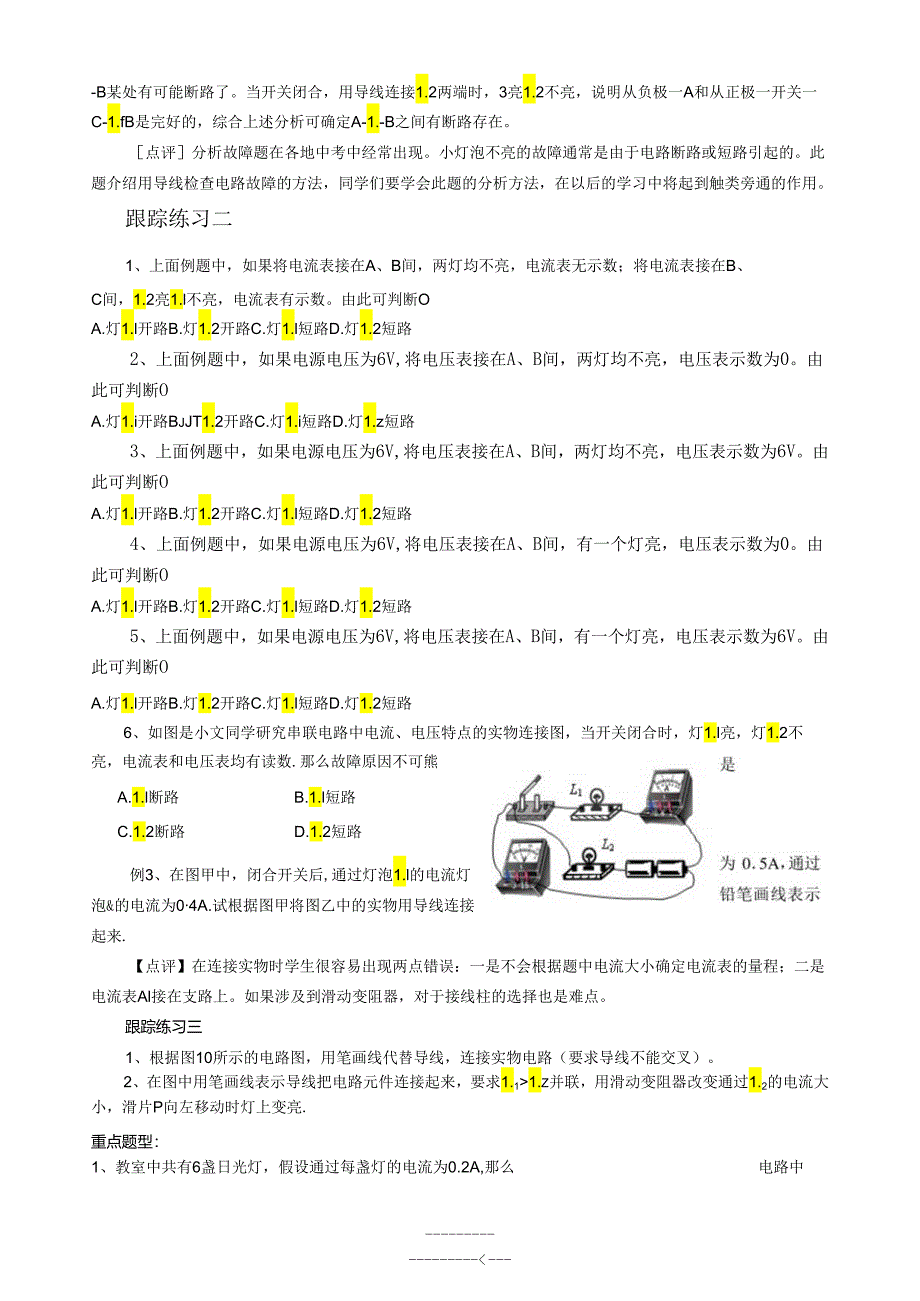

4、-1.fB是完好的，综合上述分析可确定A-1.-B之间有断路存在。点评分析故障题在各地中考中经常出现。小灯泡不亮的故障通常是由于电路断路或短路引起的。此题介绍用导线检查电路故障的方法，同学们要学会此题的分析方法，在以后的学习中将起到触类旁通的作用。跟踪练习二1、上面例题中，如果将电流表接在A、B间，两灯均不亮，电流表无示数；将电流表接在B、C间，1.2亮1.l不亮，电流表有示数。由此可判断OA.灯1.l开路B.灯1.2开路C.灯1.l短路D.灯1.2短路2、上面例题中，如果电源电压为6V,将电压表接在A、B间，两灯均不亮，电压表示数为0。由此可判断OA.灯1.i开路BjJT1.2开路C.灯1.
5、i短路D.灯1.z短路3、上面例题中，如果电源电压为6V,将电压表接在A、B间，两灯均不亮，电压表示数为6V。由此可判断OA.灯1.l开路B.灯1.2开路C.灯1.l短路D.灯1.2短路4、上面例题中，如果电源电压为6V,将电压表接在A、B间，有一个灯亮，电压表示数为0。由此可判断OA.灯1.l开路B.灯1.2开路C.灯1.l短路D.灯1.2短路5、上面例题中，如果电源电压为6V,将电压表接在A、B间，有一个灯亮，电压表示数为6V。由此可判断OA.灯1.l开路B.灯1.2开路C.灯1.l短路D.灯1.2短路6、如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯1.l亮，灯
6、1.2不亮，电流表和电压表均有读数.那么故障原因不可熊A.1.l断路B.1.l短路C.1.2断路D.1.2短路例3、在图甲中，闭合开关后,通过灯泡1.l的电流灯泡&的电流为04A.试根据图甲将图乙中的实物用导线连接起来.【点评】在连接实物时学生很容易出现两点错误：一是不会根据题中电流大小确定电流表的量程；二是电流表Al接在支路上。如果涉及到滑动变阻器，对于接线柱的选择也是难点。跟踪练习三1、根据图10所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。2、在图中用笔画线表示导线把电路元件连接起来，要求1.11.z并联，用滑动变阻器改变通过1.2的电流大小，滑片P向左移动时灯上变亮

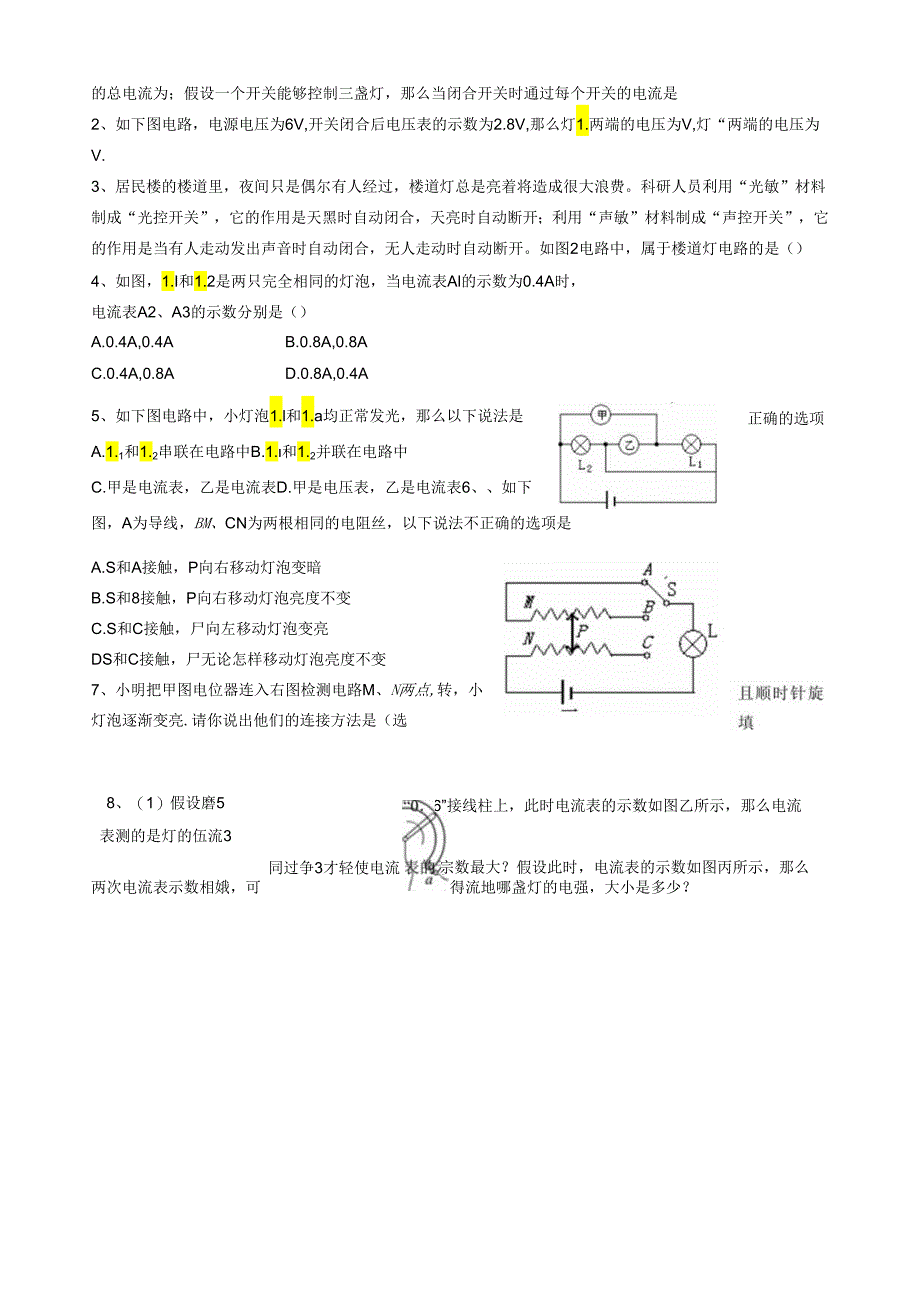

7、.重点题型：1、教室中共有6盏日光灯，假设通过每盏灯的电流为0.2A,那么电路中的总电流为；假设一个开关能够控制三盏灯，那么当闭合开关时通过每个开关的电流是2、如下图电路，电源电压为6V,开关闭合后电压表的示数为2.8V,那么灯1.两端的电压为V,灯“两端的电压为V.3、居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图2电路中，属于楼道灯电路的是（）4、如图，1.I和1.2是两只完全相同的灯泡，
8、当电流表Al的示数为0.4A时，电流表A2、A3的示数分别是（）A.0.4A,0.4AB.0.8A,0.8AC.0.4A,0.8AD.0.8A,0.4A正确的选项5、如下图电路中，小灯泡1.l和1.a均正常发光，那么以下说法是A.1.1和1.2串联在电路中B.1.和1.2并联在电路中C.甲是电流表，乙是电流表D.甲是电压表，乙是电流表6、如下图，A为导线，BM、CN为两根相同的电阻丝，以下说法不正确的选项是A.S和A接触，P向右移动灯泡变暗B.S和8接触，P向右移动灯泡亮度不变C.S和C接触，尸向左移动灯泡变亮DS和C接触，尸无论怎样移动灯泡亮度不变8、（1）假设磨5表测的是灯的伍流36”接线柱上，此时电流表的示数如图乙所示，那么电流宗数最大？假设此时，电流表的示数如图丙所示，那么同过争3才轻使电流7、小明把甲图电位器连入右图检测电路M、N两点,转，小灯泡逐渐变亮.请你说出他们的连接方法是（选两次电流表示数相娥，可得流地哪盏灯的电强，大小是多少？
