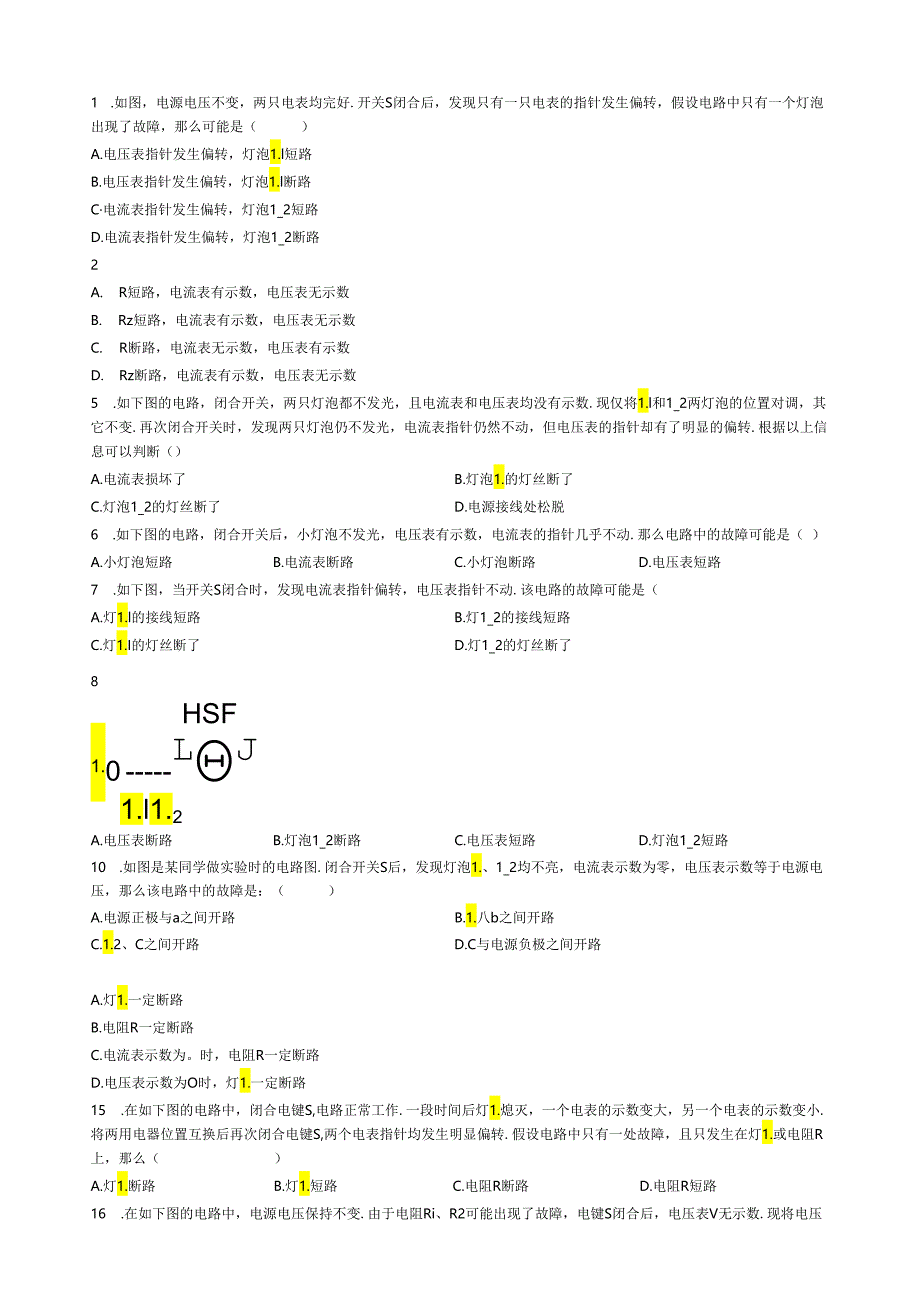

1、1 .如图，电源电压不变，两只电表均完好.开关S闭合后，发现只有一只电表的指针发生偏转，假设电路中只有一个灯泡出现了故障，那么可能是（）A.电压表指针发生偏转，灯泡1.l短路B.电压表指针发生偏转，灯泡1.l断路C电流表指针发生偏转，灯泡1_2短路D.电流表指针发生偏转，灯泡1_2断路2 .如下图，开关S闭合后，1.I和1.z都不发光，将电压表并联在ab之间时，电压表示数为0,将电压表并联在be之间时，电压表示数较大，假设电路中只有一处故障，那么该故障可能是（）A.1_2断路B.1_2短路C.1.l断路D.1.I短路3 .如下图的电路，电源电压不变，闭合开关S,灯1.l和1.2均发光.一段时间
2、后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A.灯1.l短路B.灯1.l断路C.灯1_2短路D.灯1_2断路4 .某同学采用如下图的电路做电学实验，闭合开关后，以下分析正确的选项是（设只出现一处电路故障）（）A. R短路，电流表有示数，电压表无示数B. Rz短路，电流表有示数，电压表无示数C. R断路，电流表无示数，电压表有示数D. Rz断路，电流表有示数，电压表无示数5 .如下图的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数.现仅将1.l和1_2两灯泡的位置对调，其它不变.再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指
3、针却有了明显的偏转.根据以上信息可以判断（）A.电流表损坏了B.灯泡1.的灯丝断了C.灯泡1_2的灯丝断了D.电源接线处松脱6 .如下图的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动.那么电路中的故障可能是（）A.小灯泡短路B.电流表断路C.小灯泡断路D.电压表短路7 .如下图，当开关S闭合时，发现电流表指针偏转，电压表指针不动.该电路的故障可能是（A.灯1.l的接线短路B.灯1_2的接线短路C.灯1.I的灯丝断了D.灯1_2的灯丝断了8 .如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯1.I亮，灯1_2不亮，这时电流表和电压表均有读数.那么故障
4、原因可能是（）A.1.l断路B.1.I短路C.1_2断路D.1_2短路9 .在如下图的电路中，闭台开关S后，只有灯泡1.l发光，并且电压表无示数，那么电路可能出现的故障为（）-,sHSF1.0lj1.l1.2A.电压表断路B.灯泡1_2断路C.电压表短路D.灯泡1_2短路10 .如图是某同学做实验时的电路图.闭合开关S后，发现灯泡1.、1_2均不亮，电流表示数为零，电压表示数等于电源电压，那么该电路中的故障是：（）A.电源正极与a之间开路B.1.八b之间开路C.1.2、C之间开路D.C与电源负极之间开路11如下图电路，当开关S闭合后，灯1.I、1.2均发光，电压表有示数.过一会儿，其中一盏灯突
5、然变亮，电压表示数变大，其故障原因可能是（）A.1.灯短路B.1_2灯短路C.1.l灯丝断开D.1_2灯丝断开12 .小明在练习使用电压表的过程中，不慎把电压表串联在电路中，如图闭合开关后，将会出现的现象是（）A.灯泡发光B.灯泡被烧坏了C.电压表示数为零D.电压表示数不为零13 .如下图，当开关S闭合后，两只灯泡都发光，两表均有示数.过一段时间后，发现两只灯泡均熄灭，电压表示数增大，电流表示数变为零.造成这种情况的原因可能是（）A.灯1.l短路B.灯l_2短路C.灯1.断路D.灯1_2断路14 .如下图，闭合电键S,灯1.亮，一段时间后灯1.熄灭.假设电路中只有一处故障，且只发生在灯1.或电
6、阻R上.正确的判断是（）A.灯1.一定断路B.电阻R一定断路C.电流表示数为。时，电阻R一定断路D.电压表示数为O时，灯1.一定断路15 .在如下图的电路中，闭合电键S,电路正常工作.一段时间后灯1.熄灭，一个电表的示数变大，另一个电表的示数变小.将两用电器位置互换后再次闭合电键S,两个电表指针均发生明显偏转.假设电路中只有一处故障，且只发生在灯1.或电阻R上，那么（）A.灯1.断路B.灯1.短路C.电阻R断路D.电阻R短路16 .在如下图的电路中，电源电压保持不变.由于电阻Ri、R2可能出现了故障，电键S闭合后，电压表V无示数.现将电压表V并联在电阴R2两端，以下判断中正确的选项是（）A.假

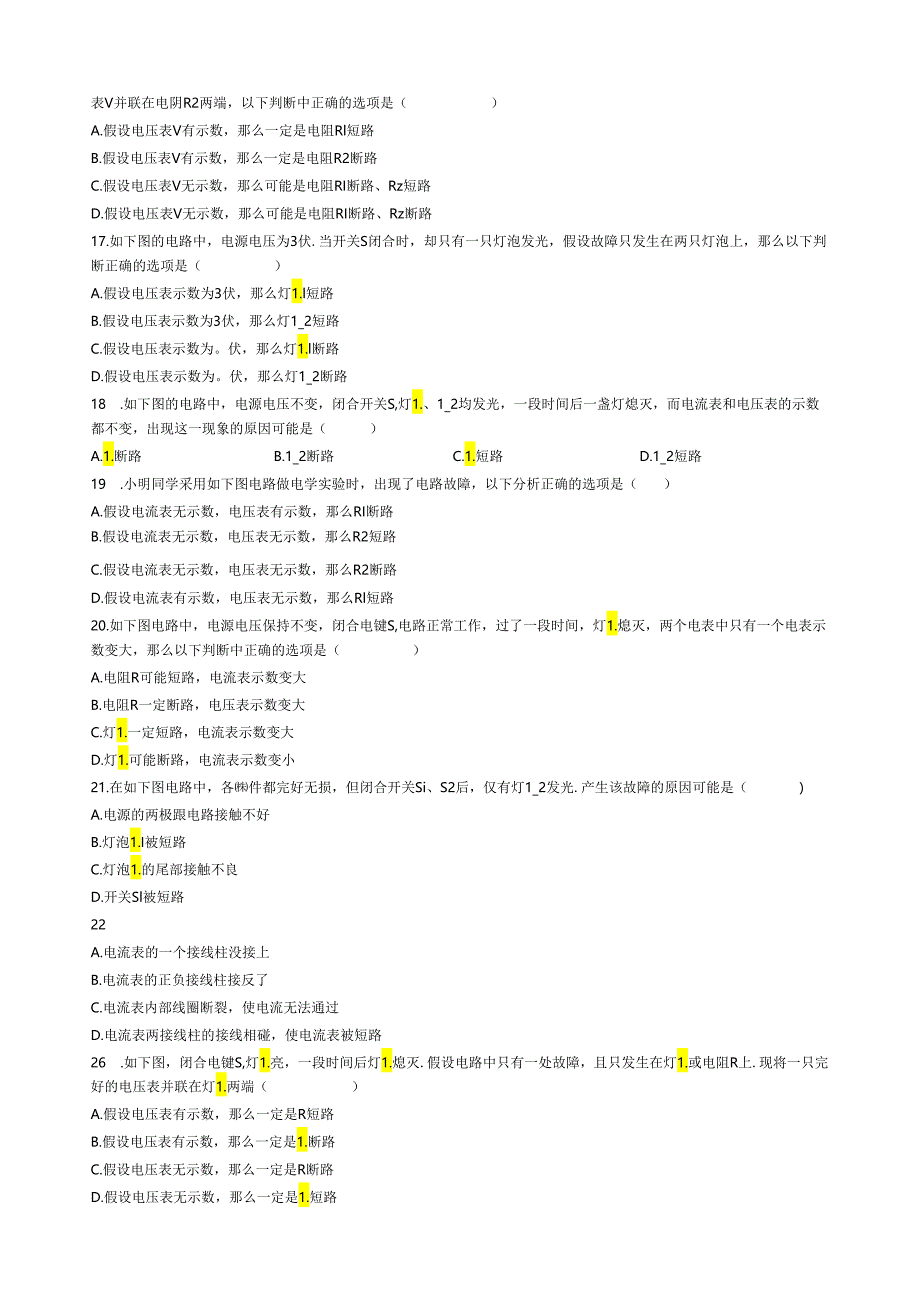

7、设电压表V有示数，那么一定是电阻Rl短路B.假设电压表V有示数，那么一定是电阻R2断路C.假设电压表V无示数，那么可能是电阻RI断路、Rz短路D.假设电压表V无示数，那么可能是电阻RI断路、Rz断路17.如下图的电路中，电源电压为3伏.当开关S闭合时，却只有一只灯泡发光，假设故障只发生在两只灯泡上，那么以下判断正确的选项是（）A.假设电压表示数为3伏，那么灯1.l短路B.假设电压表示数为3伏，那么灯1_2短路C.假设电压表示数为。伏，那么灯1.l断路D.假设电压表示数为。伏，那么灯1_2断路18 .如下图的电路中，电源电压不变，闭合开关S,灯1.、1_2均发光，一段时间后一盏灯熄灭，而电流表和
8、电压表的示数都不变，出现这一现象的原因可能是（）A.1.断路B.1_2断路C.1.短路D.1_2短路19 .小明同学采用如下图电路做电学实验时，出现了电路故障，以下分析正确的选项是（）A.假设电流表无示数，电压表有示数，那么RI断路B.假设电流表无示数，电压表无示数，那么R2短路C.假设电流表无示数，电压表无示数，那么R2断路D.假设电流表有示数，电压表无示数，那么Rl短路20.如下图电路中，电源电压保持不变，闭合电键S,电路正常工作，过了一段时间，灯1.熄灭，两个电表中只有一个电表示数变大，那么以下判断中正确的选项是（）A.电阻R可能短路，电流表示数变大B.电阻R一定断路，电压表示数变大C.
9、灯1.一定短路，电流表示数变大D.灯1.可能断路，电流表示数变小21.在如下图电路中，各件都完好无损，但闭合开关Si、S2后，仅有灯1_2发光.产生该故障的原因可能是（）A.电源的两极跟电路接触不好B.灯泡1.I被短路C.灯泡1.的尾部接触不良D.开关Sl被短路22 .在图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作.过了一会儿，当移动滑动变阻器的滑片P时,发现电压表和电流表均有示数，但示数不变.那么以下判断中可能的是（）A.灯泡1.短路B.灯泡1.断路C.滑动变阻器Rl短路D.滑动变阻器RI断路23 .某同学连接电路如下图，闭合开关S,发现灯不亮，他用电压衣进行测量，结果是Uad
10、=3V,ab=3V,UBC=O，Ucd=O.电路故障可能是（）A.S接触不良B.电灯1.灯丝断了C.电灯1.短路D.电阻R短路24 .如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，电压表有示数.那么故障原因可能是（）A.灯泡1.l发生断路B.灯泡1.I发生短路C.电流表发生断路D.电流表发生短路25 .小宇同学用电流表测两只电灯串联后的电流（如图），他发现开关S闭合后，两只电灯都发光，但电流表却纹丝不动，那么可能的故障原因是（）A.电流表的一个接线柱没接上B.电流表的正负接线柱接反了C.电流表内部线圈断裂，使电流无法通过D.电流表两接线柱的接线

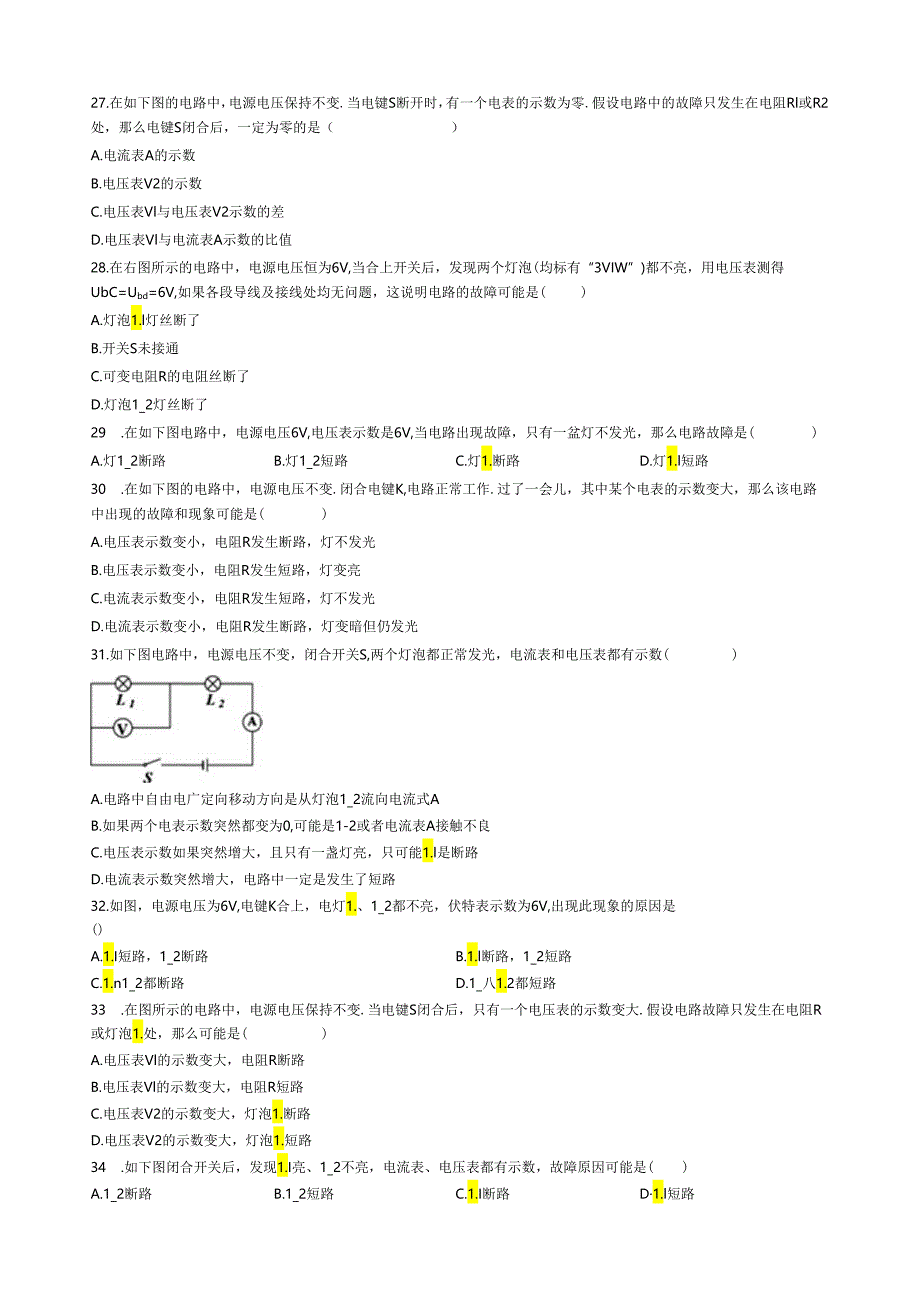

11、相碰，使电流表被短路26 .如下图，闭合电键S,灯1.亮，一段时间后灯1.熄灭.假设电路中只有一处故障，且只发生在灯1.或电阻R上.现将一只完好的电压表并联在灯1.两端（）A.假设电压表有示数，那么一定是R短路B.假设电压表有示数，那么一定是1.断路C.假设电压表无示数，那么一定是R断路D.假设电压表无示数，那么一定是1.短路27.在如下图的电路中，电源电压保持不变.当电键S断开时，有一个电表的示数为零.假设电路中的故障只发生在电阻Rl或R2处，那么电键S闭合后，一定为零的是（）A.电流表A的示数B.电压表V2的示数C.电压表Vl与电压表V2示数的差D.电压表Vl与电流表A示数的比值28.在右
12、图所示的电路中，电源电压恒为6V,当合上开关后，发现两个灯泡(均标有“3VIW”)都不亮，用电压表测得UbC=Ubd=6V,如果各段导线及接线处均无问题，这说明电路的故障可能是()A.灯泡1.l灯丝断了B.开关S未接通C.可变电阻R的电阻丝断了D.灯泡1_2灯丝断了29 .在如下图电路中，电源电压6V,电压表示数是6V,当电路出现故障，只有一盆灯不发光，那么电路故障是()A.灯1_2断路B.灯1_2短路C.灯1.断路D.灯1.l短路30 .在如下图的电路中，电源电压不变.闭合电键K,电路正常工作.过了一会儿，其中某个电表的示数变大，那么该电路中出现的故障和现象可能是()A.电压表示数变小，电阻
13、R发生断路，灯不发光B.电压表示数变小，电阻R发生短路，灯变亮C.电流表示数变小，电阻R发生短路，灯不发光D.电流表示数变小，电阻R发生断路，灯变暗但仍发光31.如下图电路中，电源电压不变，闭合开关S,两个灯泡都正常发光，电流表和电压表都有示数()A.电路中自由电广定向移动方向是从灯泡1_2流向电流式AB.如果两个电表示数突然都变为0,可能是1-2或者电流表A接触不良C.电压表示数如果突然增大，且只有一盏灯亮，只可能1.l是断路D.电流表示数突然增大，电路中一定是发生了短路32.如图，电源电压为6V,电键K合上，电灯1.、1_2都不亮，伏特表示数为6V,出现此现象的原因是()A.1.I短路，1
14、_2断路B.1.l断路，1_2短路C.1.n1_2都断路D.1_八1.2都短路33 .在图所示的电路中，电源电压保持不变.当电键S闭合后，只有一个电压表的示数变大.假设电路故障只发生在电阻R或灯泡1.处，那么可能是()A.电压表Vl的示数变大，电阻R断路B.电压表Vl的示数变大，电阻R短路C.电压表V2的示数变大，灯泡1.断路D.电压表V2的示数变大，灯泡1.短路34 .如下图闭合开关后，发现1.I亮、1_2不亮，电流表、电压表都有示数，故障原因可能是()A.1_2断路B.1_2短路C.1.I断路D1.l短路35 .在如下图的电路中，电源电压保持不变.闭合开关S,电路正常工作.过了一会儿，两个
15、电表的示数都变小，那么以下判断中可能的是（）A.电阻R短路B.电阻R断路C.灯1.短路D.灯1.断路36 .把两个小灯1.l和1.2、一个蓄电池、一个电键及假设干导线组成串联电路.当闭合电键时，两个小灯均不发光.用电压表测量，发现1.两端有电压.假设整个装置除了两个小灯泡以外，其余都完好，那么小灯不发光的原因可能是（）A.1.I灯丝断了B.1_2灯丝断了C.1.l和1_2灯丝全断了D.无法确定37 .在如下图的电路中，闭合电键S,两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，那么电路故障可能是（）A.1.l断路B.1_2厮路C.1.l短路D.1_2短路38 .在图所示的电路中，电源电压不变.闭合开关S,电路正常工作.一段时间后，发现其中一个电压表示数变大，那么以下说法iE确的选项是（）A.灯1.可能短路B.灯1.亮度可能不变C.灯1.可能变亮D.电阻R可能断路39 .小信同学做灯泡串联实验，接成如图的
