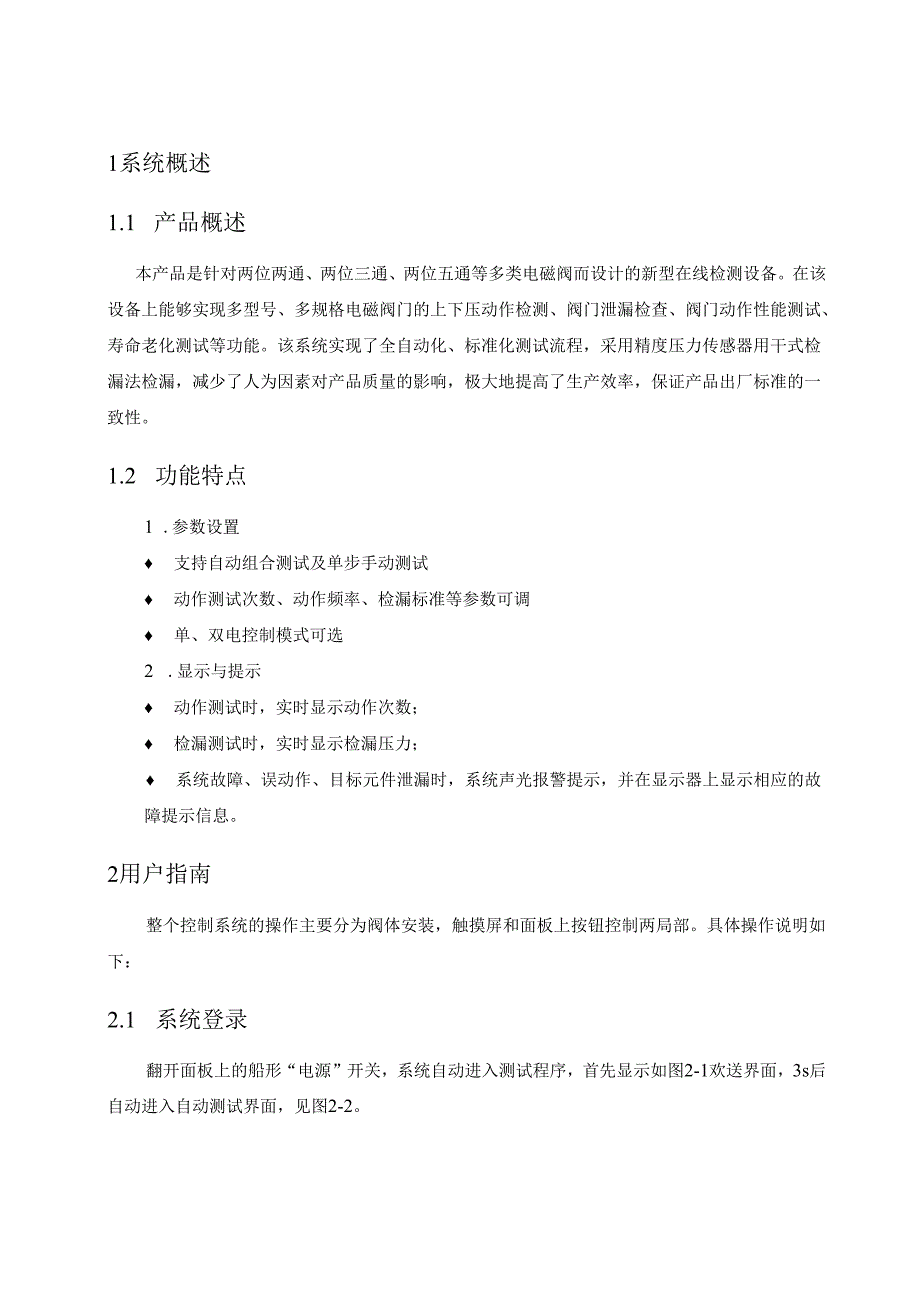

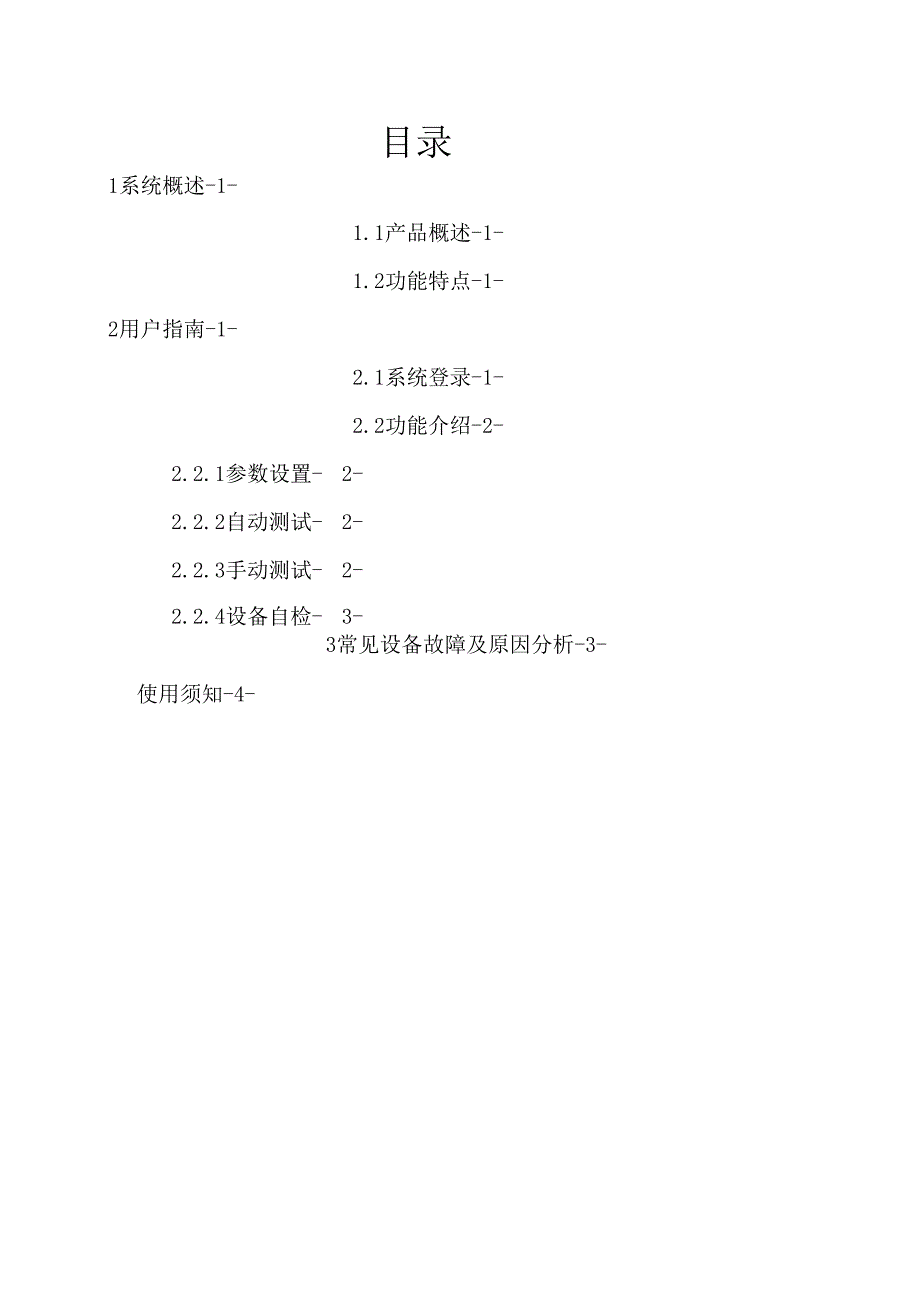

1、电磁阀在线检测台使用说明书目录1系统概述-1-1.1产品概述-1-1.2功能特点-1-2用户指南-1-2.1系统登录-1-2.2功能介绍-2-2.2.1参数设置-2-2.2.2自动测试-2-2.2.3手动测试-2-2.2.4设备自检-3-3常见设备故障及原因分析-3-使用须知-4-1系统概述1.1 产品概述本产品是针对两位两通、两位三通、两位五通等多类电磁阀而设计的新型在线检测设备。在该设备上能够实现多型号、多规格电磁阀门的上下压动作检测、阀门泄漏检查、阀门动作性能测试、寿命老化测试等功能。该系统实现了全自动化、标准化测试流程，采用精度压力传感器用干式检漏法检漏，减少了人为因素对产品质量的影响
2、，极大地提高了生产效率，保证产品出厂标准的一致性。1.2 功能特点1 .参数设置 支持自动组合测试及单步手动测试 动作测试次数、动作频率、检漏标准等参数可调 单、双电控制模式可选2 .显示与提示 动作测试时，实时显示动作次数； 检漏测试时，实时显示检漏压力； 系统故障、误动作、目标元件泄漏时，系统声光报警提示，并在显示器上显示相应的故障提示信息。2用户指南整个控制系统的操作主要分为阀体安装，触摸屏和面板上按钮控制两局部。具体操作说明如下：2.1 系统登录翻开面板上的船形“电源”开关，系统自动进入测试程序，首先显示如图2-1欢送界面，3s后自动进入自动测试界面，见图2-2。2.2功能介绍图2-2
3、中，左边是1号阀对应操作按钮，中间是1号和2号阀测试信息显示。右边是2号阀对应操作按钮，界面下方是画面切换按钮。非测试期间，可进行画面切换操作。参数设置点击图2-2中的“参数设置”按钮，进入如图2-3参数设置界面。图2-3参数设置界面在图2-3参数设置界面中，可对单/双电控方式、动作次数、动作频率、阀类型以及检漏标准进行设置。一次设置长久保存，直到下次更新设置。点击控制方式中的“单电”弹出如图2-4键盘，通过键盘输入数据，对动作次数或动作频率进行设置；点击阀种类按钮和“双电”按钮，设置控制方式；点击动作次数或动作频率数据输入框两位五通I,弹出图25阀种类设置窗口,点击图2-5中左边的按钮灯或是
4、右边的阀类型框，选择待测阀类型。图2-4数字输入键盘如，选择控制方式为“双电”、动作次数为100次、动作频率为IoHz、阀类型为18通径两位五通、检漏标准为2立方厘米/分钟，参数设置结果见图2-6。图2-5待测阀种类设置窗口图2-6参数设置结果自动测试在自动测试界面，放好阀体后，点击面板或是触摸屏上的夹紧按钮，再点击开始按钮,即可自动顺序执行低压动作测试、低压检漏测试、高压动作测试和高压检漏测试操作。动作测试期间实时显示动作执行次数；检漏测试期间，检漏压力值。见图2-5,显示1号阀正在进行高压检漏测试，2号阀测试结束。图2-5自动流程测试期间状态显示手动测试在手动测试界面，用户可单步进行低压动
5、作测试、低压检漏测试、高压动作测试或高压检漏测试等操作。具体步骤：放好阀体后，点击面板或是触摸屏上的夹紧按钮，选择高（低）压，再点击开始按钮，即可自动进行高（压）动作测试；点击检漏测试按钮，即可进行高（低）压检漏测试；检漏测试期间，实时显示检漏压力值。设备自检用户可定期或是疑心检测台本身有泄漏或故障时,可对设备进行自检。具体步骤如下:1 .看检测台高/低压调节阀显示上下压压力值是否正常;2.设备自检按钮,进入图2-7设备自检界面;3 .将设备配备密封块放到夹具上，夹紧固定;4 .点击自检按钮。图2-7设备自检界面即可对设备进行自检，检查设备控制气路是否正常，设备是否有泄漏。系统故障、误动作、目
6、标元件泄漏时，系统声光报警提示，并在显示器上显示相应的故障提示信息。3常见设备故障及原因分析故障现象可能原因解决办法翻开电源开关却不上电没接通电源检查电源插头是否插好过流保护熔断器烧坏翻开测试台后门，更换左边第一个熔断器，换一个新4A熔断器阀线圈动作，指示灯不亮线圈控制线接反交换线圈1、2脚的两根控制线触摸屏触摸操作无反响连接触摸屏与工控机之间的串口线没有接好翻开测试台后门，重新插接1号工位触摸屏显示测试正常，却设备动作过流保护熔断器烧坏翻开测试台后门，更换左边第二个熔断器，换一个新2A熔断器2号工位触摸屏显示测试正常，却没有动作过流保护熔断器烧坏翻开测试台后门，更换左边第三个熔断器，换一个新
7、2A熔断器使用须知了解以下平安性预防措施，以防止人身伤害，并防止损坏本产品或与本产品连接的任何产品。为防止可能的危险，请务必按照规定使用本产品。(1)将产品可靠接地：为防止电击，接地导体必须与地相连；(2)应尽量远离大功率用电设备，不与大功率用电设备共用插排；(3)在使用时，应远离干扰设备(如高压发生器，变频器，静电发生器等)，防止强微波辐射和强电磁干扰；(4)设备故障时，立即停止操作并与相关技术人员联系；15)防止电路外露，请勿随意翻开测试台后门，电源接通后请勿接触外露的接头和元件；(6)气源应保持清洁，过量杂质和水汽会影响待测电磁阀换向动作；(7)系统在运输存放和使用时，应防止污染物如灰尘
8、、酸类物、腐蚀性气体、盐类物等侵入；(8)系统机壳非防水设计，应注意防潮，安装在无雨淋与直接日晒的地方；(9)不可将系统安装和放置在易燃易爆物体的附近；(10)产品安装必须牢固无振动，安装时不可对产品进行抛掷、敲击和撞击，前面板和触摸屏应防止碰撞和划伤；（三）接通电源前，确保开关在断电位置，防止偶然启动，不可以对系统频繁通断电;(12)为保证系统平安运行，在插拔插头前，手应保持枯燥，以防触电，测试过程中禁止插拔线圈插头；(13)参数的设置必须在参数允许范围内，超过允许范围可能会导致运转不稳定或设备故障；(14)操作员操作触摸屏时，应保持手指枯燥、清洁、无油污；(15)检修更换元器件前，必须切断电源；(16)发生短路或过载时，应检查并排除故障后，方可通电运行；(17)系统受损或零件不全时，不可进行安装或操作；(18)测试过程中禁止插拔线圈，折、拆气管。
