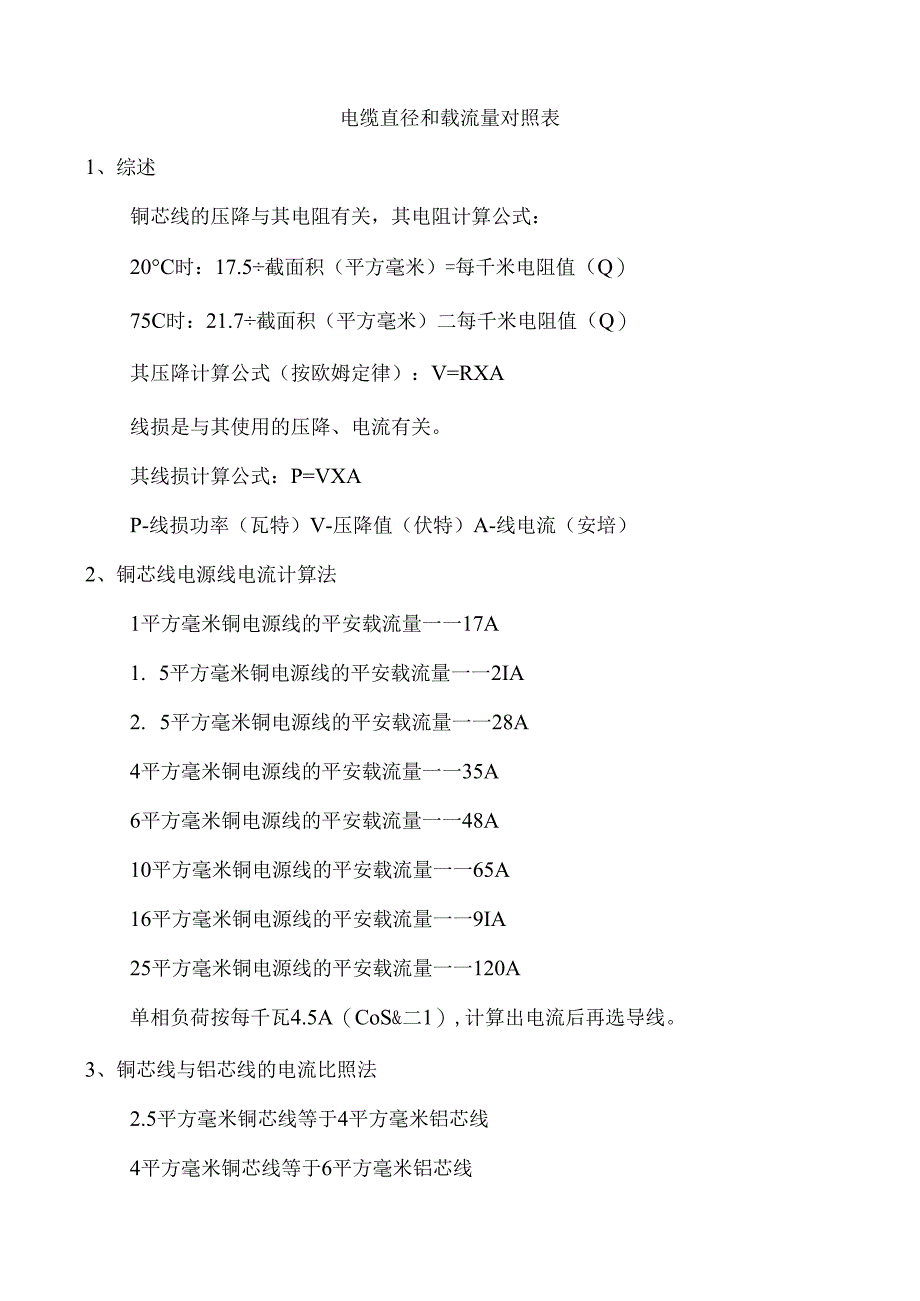

1、电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关,其电阻计算公式:20C时:17.5截面积(平方毫米)=每千米电阻值(Q)75C时:21.7截面积(平方毫米)二每千米电阻值(Q)其压降计算公式(按欧姆定律):V=RXA线损是与其使用的压降、电流有关。其线损计算公式:P=VXAP-线损功率(瓦特)V-压降值(伏特)A-线电流(安培)2、铜芯线电源线电流计算法1平方毫米铜电源线的平安载流量一一17A1. 5平方毫米铜电源线的平安载流量一一2IA2. 5平方毫米铜电源线的平安载流量一一28A4平方毫米铜电源线的平安载流量一一35A6平方毫米铜电源线的平安载流量一一48A10平方毫米铜电源线的平

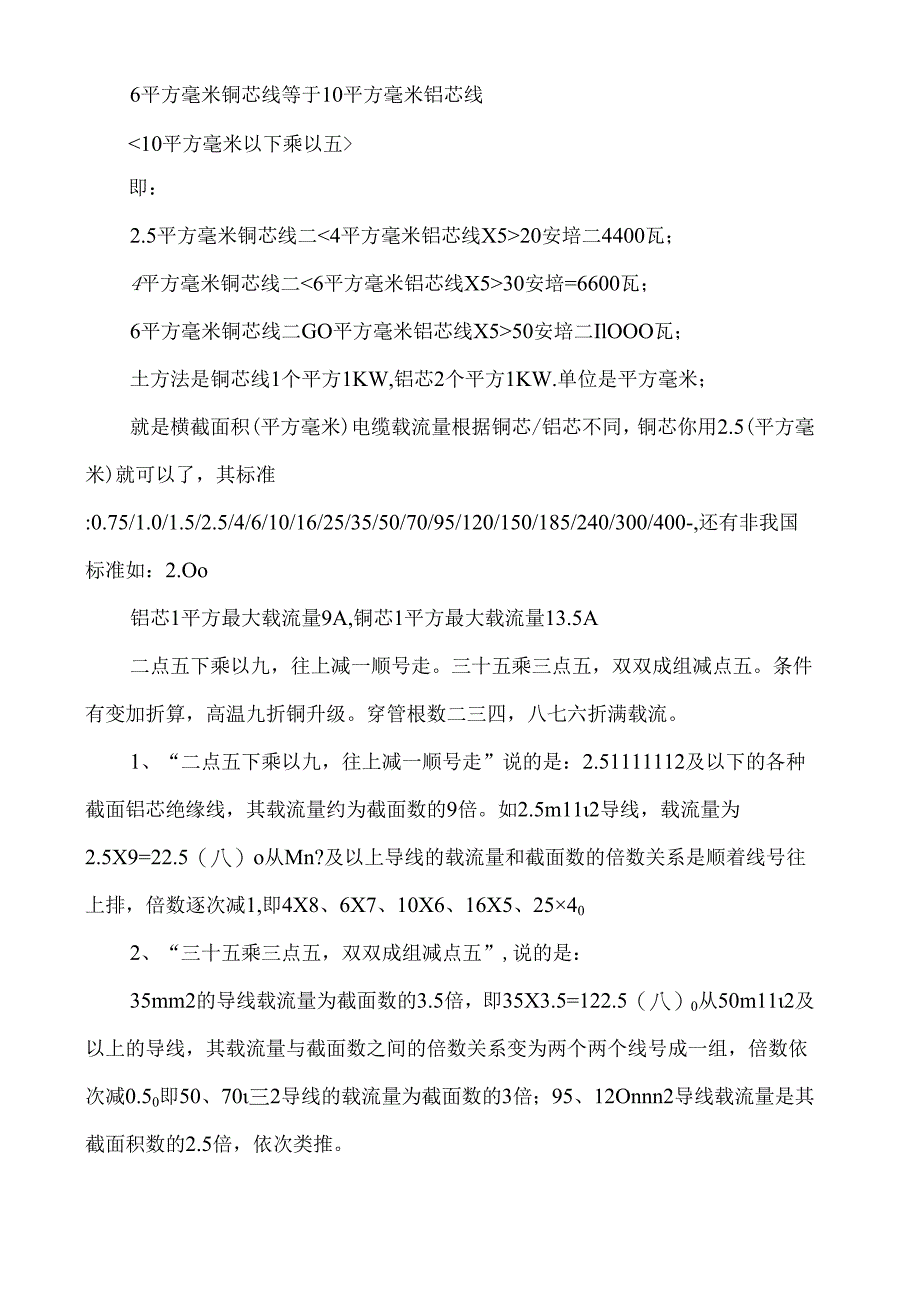

2、安载流量一一65A16平方毫米铜电源线的平安载流量一一9IA25平方毫米铜电源线的平安载流量一一120A单相负荷按每千瓦4.5A(CoS&二1),计算出电流后再选导线。3、铜芯线与铝芯线的电流比照法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线即:2.5平方毫米铜芯线二20安培二4400瓦;4平方毫米铜芯线二30安培=6600瓦;6平方毫米铜芯线二GO平方毫米铝芯线X550安培二IlOOO瓦;土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米;就是横截面积(平方毫米)电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(

3、平方毫米)就可以了,其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400-,还有非我国标准如:2.Oo铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。1、“二点五下乘以九,往上减一顺号走”说的是:2.51111112及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5m112导线,载流量为2.5X9=22.5(八)o从Mn?及以上导线的载流量和截面数的倍数关系是顺着

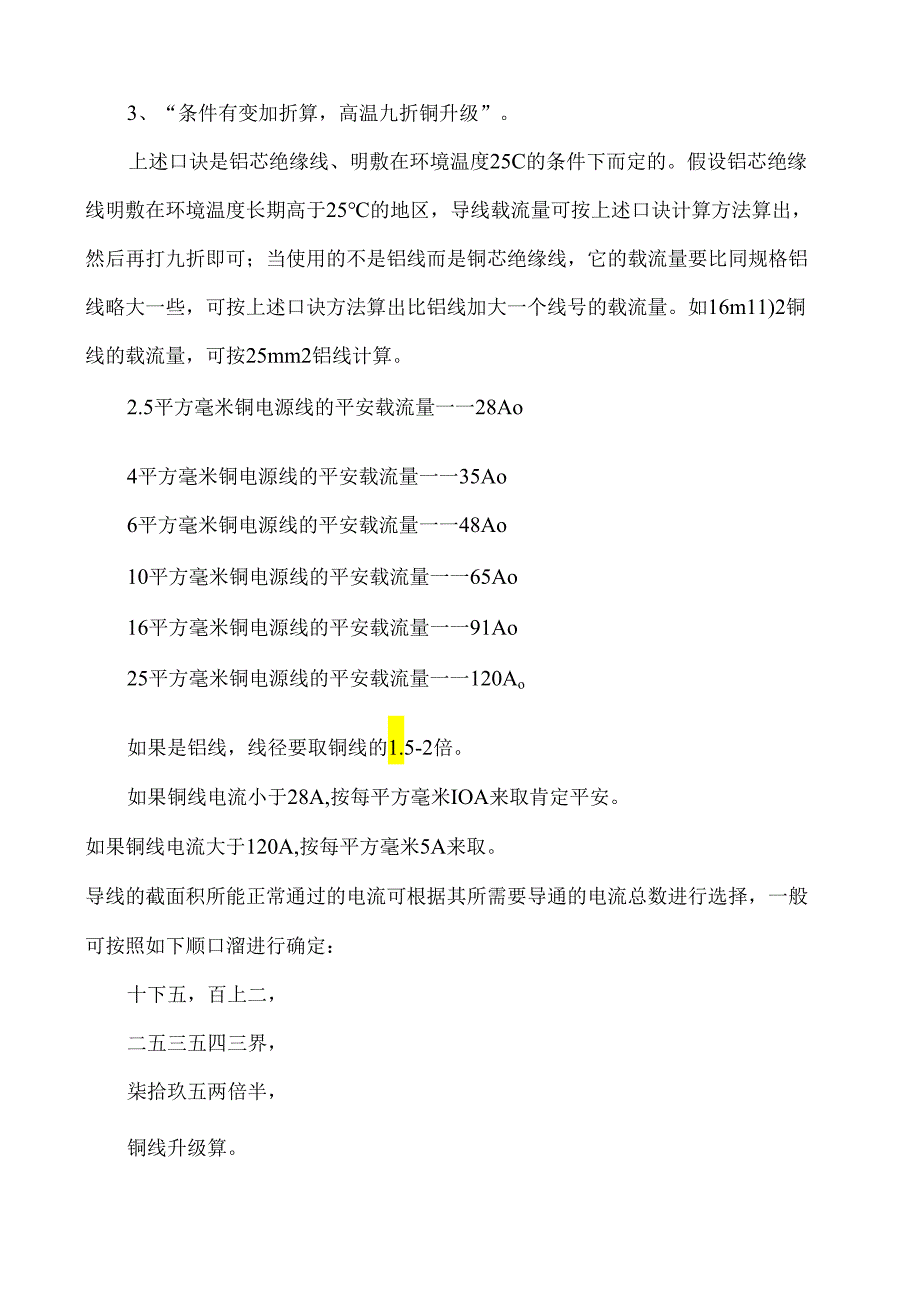

4、线号往上排,倍数逐次减1,即4X8、6X7、10X6、16X5、25402、“三十五乘三点五,双双成组减点五”,说的是:35mm2的导线载流量为截面数的3.5倍,即35X3.5=122.5(八)0从50m112及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.50即50、70三2导线的载流量为截面数的3倍;95、12Onnn2导线载流量是其截面积数的2.5倍,依次类推。3、“条件有变加折算,高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25C的条件下而定的。假设铝芯绝缘线明敷在环境温度长期高于25的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即

5、可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16m11)2铜线的载流量,可按25mm2铝线计算。2.5平方毫米铜电源线的平安载流量一一28Ao4平方毫米铜电源线的平安载流量一一35Ao6平方毫米铜电源线的平安载流量一一48Ao10平方毫米铜电源线的平安载流量一一65Ao16平方毫米铜电源线的平安载流量一一91Ao25平方毫米铜电源线的平安载流量一一120Ao如果是铝线,线径要取铜线的1.5-2倍。如果铜线电流小于28A,按每平方毫米IOA来取肯定平安。如果铜线电流大于120A,按每平方毫米5A来取。导线的截面积所能正常

6、通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算。给你解释一下:就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比方2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧。十下五,百上二二五,三五,四三界七十,九五二倍半裸线加一半,铜线升级算穿管,高温八,九折说明:1、“十下五”指导线截面在10平方毫米及以下,每1平方毫米平安电流为5安培。2、“百上二”指导线截面在100平方

7、毫米以上,每1平方毫米平安电流为2安培。3、“二五,三五,四三界”指导线截面在25平方毫米及16平方毫米,每1平方毫米平安电流为4安培。导线截面在35平方毫米和50平方毫米,每1平方毫米平安电流为3安培。4、“七十,九五二倍半”指导线截面在70平方毫米和95平方毫米,每1平方毫米平安电流为2.5安培。“裸线加一半,铜线升级算”指同截面的裸线,可按绝缘导线乘以1. 5倍计算平安电流。同截面的铜导线按铝导线大一线号等级计算平安电p=ui42000220=191A纯电阻性元件。建议用150平方电缆。1平方塑料绝缘导线平安载流值:明线一一17安,穿钢管:二根一12安,三根一一11安,四根一一10安,穿

8、塑料管:二根10安,三根10安,四根9安。护套线:二芯13安,三芯四芯9.6安。橡胶绝缘线;明线一一18安,穿钢管:二根一一13安,三根一一12安,四根一一H安说明:只能作为估算,不是很准确。另外,如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过IoA就是平安的,从这个角度讲,你可以选择1.5平方的铜线或2.5平方的铝线。10米内,导线电流密度6A/平方毫米比拟适宜,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米。从这个角度,如果不是很远的情况下,你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电(不说高楼),一定采用4平方的铜

9、线。导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流铜线温度工60758590电流(八)2.5平20202525电流(八)4.0平25253030电流(八)6O平30354040电流(八)8O平40505555电流(八)14O平55657075电流(八)22平70859595电流(八)30平85100100110电流(八)30平95115125130电流(八)50平110130145150电流(八)60平125150165170电流(八)70平145175190

10、195电流(八)80平165200215225电流(八)100平195230250260线径(大约值)(mm2)4、导线线径计算导线线径一般按如下公式计算:铜线:S=I1./54.4*U铝线:S=I1./34*U式中:I一一导线中通过的最大电流(八)1.导线的长度(M)U一充许的电源降(V)S导线的截面积(MM2)说明:1、U电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。2、计算出来的截面积往上靠.绝缘导线载流量估算。铝芯绝缘导线载流量与截面的倍数关系(25度)铜芯绝缘导线载流量与截面的倍数关系(25度)5、载流量估算口诀:二点五下乘以九,往上减

11、一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。说明:本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。由表53可以看出:倍数随截面的增大而减小。1、“二点五下乘以九,往上减一顺号走”说的是:2. 5mm,及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm,导线,载流量为25X9=22.5(八)o从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减1,即4X8、6X7、10X6、16X5、254o2、“三十五乘三点五,双双成组减点

12、五”说的是:35mm”的导线载流量为截面数的3.5倍,即35X3.5=122.5(八)。从50mm,及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5o即50、70mm,导线的载流量为截面数的3倍;95、12Onnn”导线载流量是其截面积数的2.5倍,依次类推。上述口诀是铝芯绝缘线、明敷在环境温度25C的条件下而定的。假设铝芯绝缘线明敷在环境温度长期高于25的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm铜线的载流量,可按2

13、5mm2铝线计算横截面积越大,电阻越小,相同电压下通过的电流越大。家庭用电线,一般都是用家庭电路系统布置方法里的经验公式计算。导线的选择以铜芯导线为例,其经验公式为:导线截面(单位为平方毫米)1/4(八)o约1平方毫米截面的铜芯导线的额定载流量-4A,2.5平方毫米截面的铜芯导线的额定载流量约为10安。其实导线的载流量多大主要要看导线散热条件和布线场所的重要性。架空敷设导线的散热条件就好些,穿管、埋墙等封闭暗敷导线的散热条件就要差些;多根导线比单根导线散热条件差些,一根管里导线越多散热越差。同样大小的导线在散热条件好的情况下载流量可以大些,而散热条件差的情况下载流量就要小些。布线场所很重要,平

14、安要求高,载流量就小,不是很重要的场所载流量就大些。上面说的家庭布线导线载流量就很小。严格要求就用导线截面积乘以4作为载流量。载流量小,导线就要得多,本钱就高。为了降低本钱,又保证平安,很多家装在不是封闭布线时就采用导线截面积乘以5倍或者6倍来提高导线的载流量。这也是家庭布线的最大载流量,再大就不能保证家庭电器平安正常的使用了。如果是工业用电,是可以用到导线截面积乘以9倍左右的载流量。用家庭布线经验公式来看2.5平方铜芯导线载流量就是2.5*4是对的,2.5*5也可以,也有用2.5*6的。但是工厂等散热条件好的地方也可以用2.5*9甚至2.5*10。总之,同一导线在不同的条件、不同的要求下是有不同的载流量。下面给个导线长期允许载流量表给你参考,它的载流量也是有条件的,而且是最大的。6、铜铝线每千米对应电阻1、标称截面积/(铜芯线)洞浅截面积对应电阻(Q/Km)l.0mm217.51.5mm211.725mm27OO4mm24386mm22.92Wmm217516mm21.1025mm20.735mm20550mm20.3570mm2O2595mm2O194I2mm20.146I5mm20.117称截面积/(铝芯线)电阻公式:压降=2X电阻X设备总电流一交流电压=设备供电电压R=p*lsP电阻率查表求;1一电阻长度;s一与电流垂直的电阻截面面积两个电阻R串
