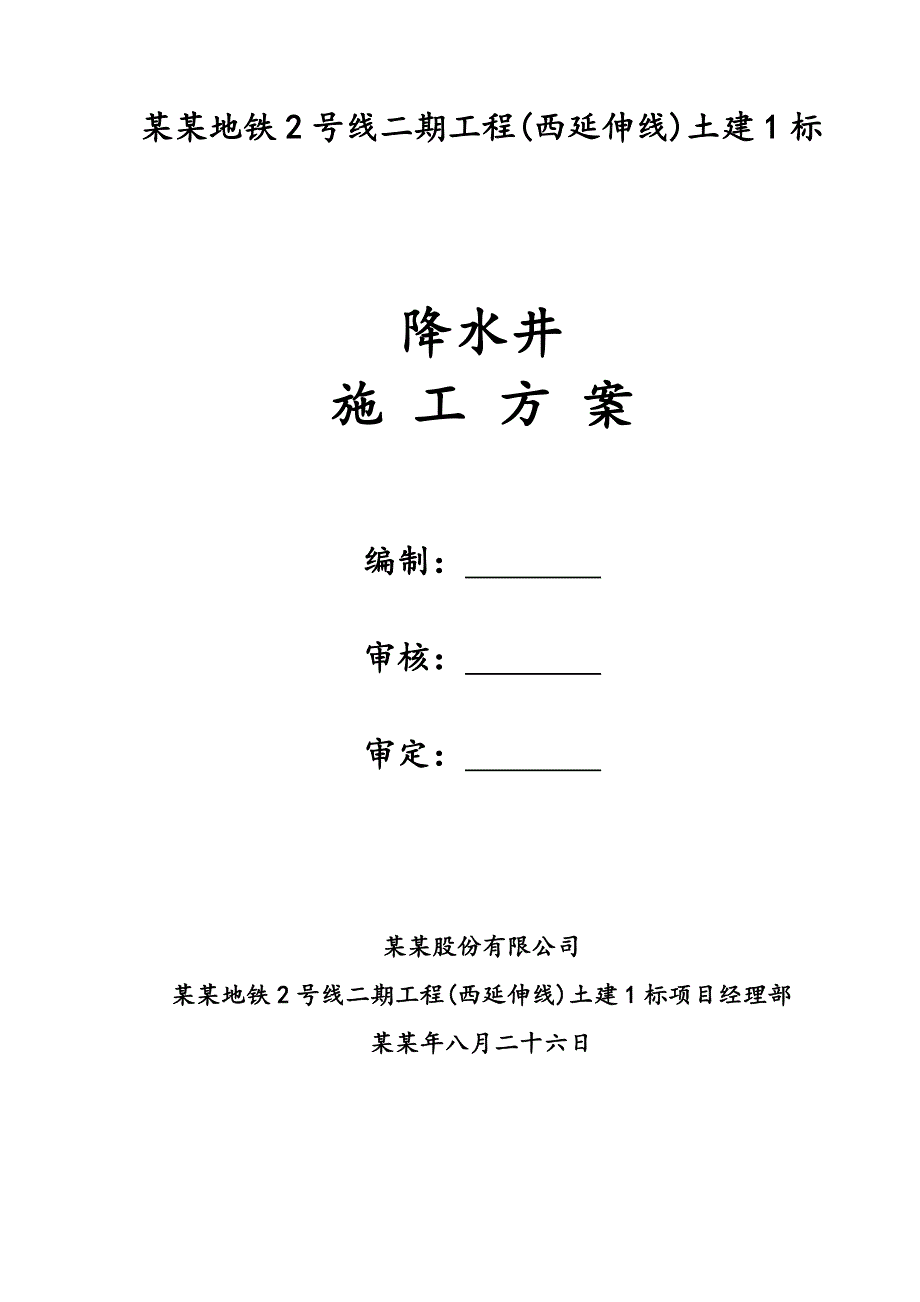

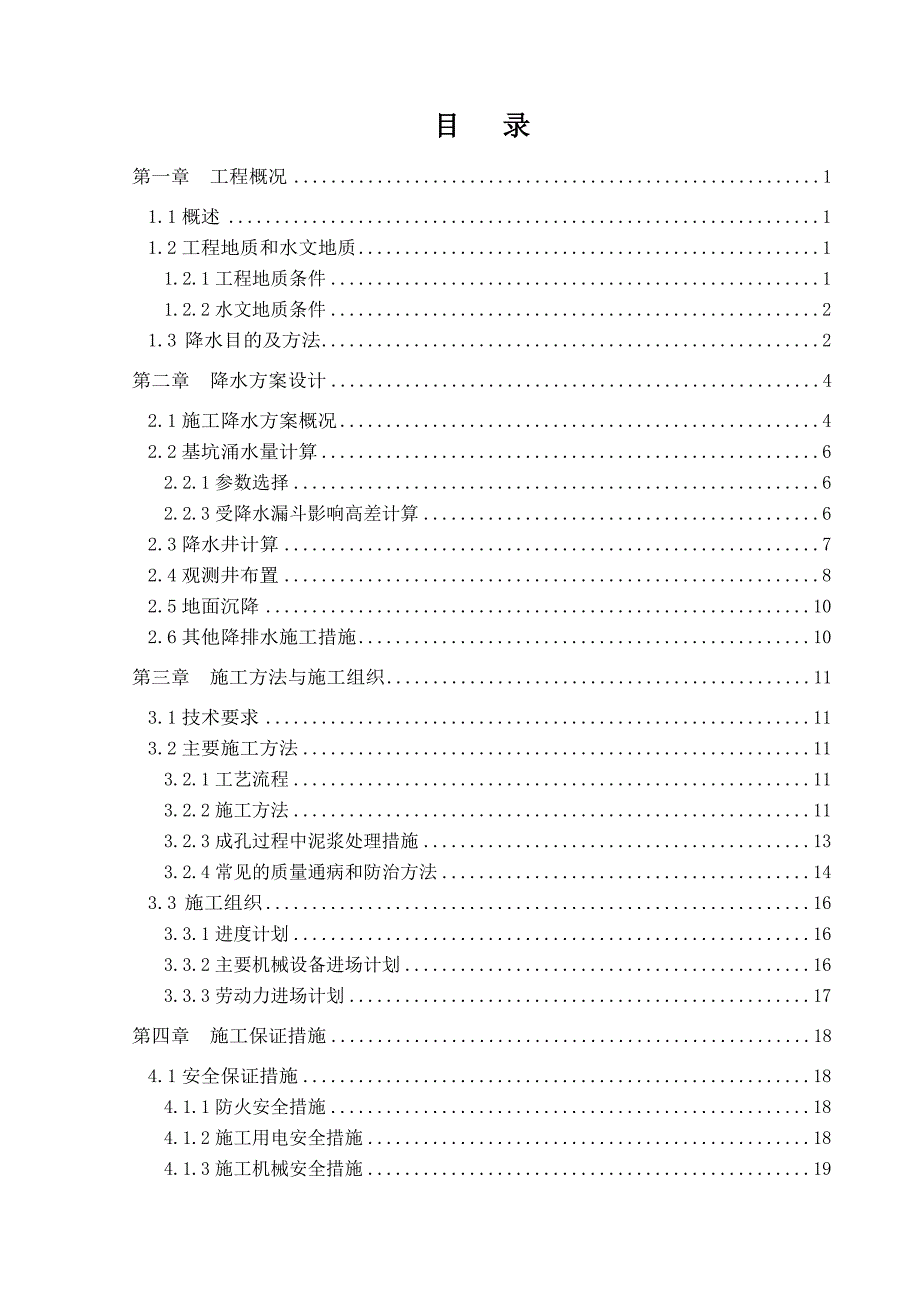

1、某某地铁2号线二期工程(西延伸线)土建1标降水井施 工 方 案编制： 审核： 审定： 某某股份有限公司某某地铁2号线二期工程(西延伸线)土建1标项目经理部某某年八月二十六日目 录第一章 工程概况11.1概述11.2工程地质和水文地质11.2.1工程地质条件11.2.2水文地质条件21.3 降水目的及方法2第二章 降水方案设计42.1施工降水方案概况42.2基坑涌水量计算62.2.1参数选择62.2.3受降水漏斗影响高差计算62.3降水井计算72.4观测井布置82.5地面沉降102.6其他降排水施工措施10第三章 施工方法与施工组织113.1技术要求113.2主要施工方法113.2.1工艺流程1

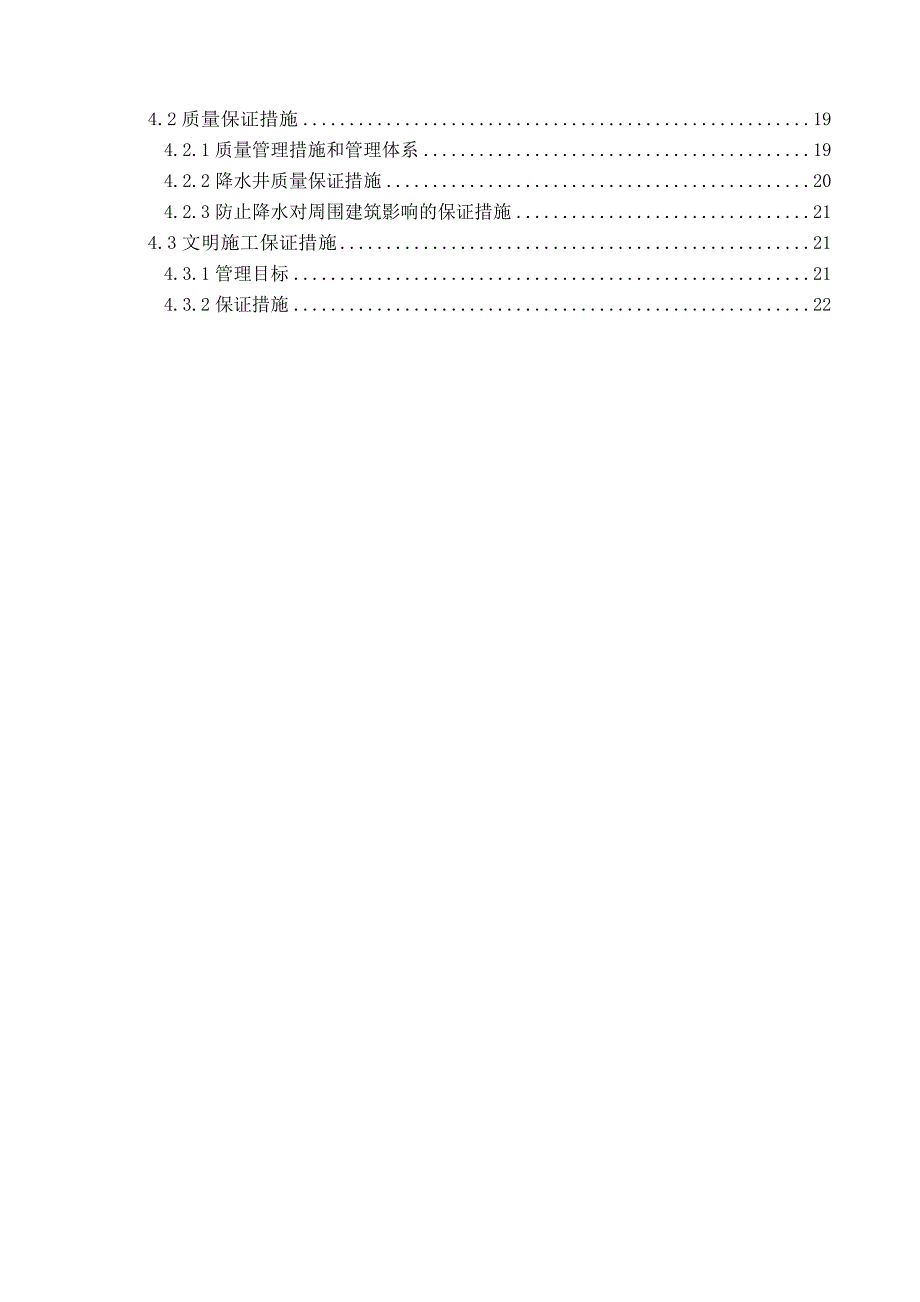

2、13.2.2施工方法113.2.3成孔过程中泥浆处理措施133.2.4常见的质量通病和防治方法143.3 施工组织163.3.1进度计划163.3.2主要机械设备进场计划163.3.3劳动力进场计划17第四章 施工保证措施184.1安全保证措施184.1.1防火安全措施184.1.2施工用电安全措施184.1.3施工机械安全措施194.2质量保证措施194.2.1质量管理措施和管理体系194.2.2降水井质量保证措施204.2.3防止降水对周围建筑影响的保证措施214.3文明施工保证措施214.3.1管理目标214.3.2保证措施22第一章 工程概况1.1概述某某地铁2号线二期工程（西延伸线）
3、始于某某县的某某站，止于迎宾路站，线路全长8.770km。其中地下线长7.187km，高架及过渡段长1.583km；共设6座车站，其中地下站5座，高架站1座。最大站间距2192m，最小站间距1106m，平均站间距1468m。成灌铁路并行终点西区站区间北起成灌铁路并行段终点，沿银河西路向西南至西区站；区间采用路基及明挖法施工，其中明挖部分线路起讫里程YDK15+600.00(ZDK+595.456)YDK15+904.00(ZDK+904.00)。西区站外语学校区间，自东北向的西区站起，沿银河西路向西南行后拐入东南方向的天港路，至外语学校站。区间隧道明挖部分线路起讫里程YDK16+140.00(
4、ZDK16+140.00)YDK16+353.620(ZDK 16+353.797)。开挖范围附近无重要建、构筑物，场地周边环境较好，适宜用明挖法施工。西区站主体位于银河西路路面下，沿南北向布置。本站为地下单层四跨侧式站台车站，起止里程为YDK15+904.000YDK16+140.000，总长236m，轨面埋深9.008m，主体建筑面积为8088m，总建筑面积为9795m。隧道维护结构为土钉支护，区间隧道在YDK16+310附近下穿规划的茅草檐小桥，西区站两端为明挖区间及盾构始发井。外语学校站位于新港路与晨风路交叉口以南的新港路路面下，略呈东西向布置,场地平坦、空旷。本车站为地下两层单柱10
5、米岛式站台车站。本车站采用明挖法施工，为盾构过站，两端区间采用盾构法施工；车站设计起点里程为YDK17+699.000,车站有效站台中心里程为YDK17+765.000，设计终点里程为YDK17+877.000,总长178m,车站标准段宽度18.5m。车站主体建筑面积6796m2，车站总建筑面积8560m2。1.2工程地质和水文地质1.2.1工程地质条件1、外国语学校站地质概况根据中国建筑西南勘察设计研究院提供的某某地铁2号线西延线工程 详细勘察阶段 外语学校站 岩土工程勘察报告资料及招标设计图显示，车站内均为第四系全新统冲洪积层（Q4al+pl）地层覆盖，多为粉土、细砂和卵石土；地表多为第四
6、系全新统人工填筑（Q4ml）杂填土和素填土。本车站内特殊土为人工填土（杂填土）：褐灰、黑等杂色，松散稍密，稍湿，由碎石、砂土、砖瓦碎块等建筑垃圾组成，其间充填粘性土。分布于地表，层厚1.54.0m。该层土人为随意性大，均一性差，多为欠压密土，结构疏松，多具强度较低，压缩性高，受压易变形的特点。综合判定，本工程场地稳定。2、西区站地质概况西区站地质情况与外国语学校站基本一致，从上至下为第四系全新统人工填筑（Q4ml）杂填土和素填土、第四系全新统冲洪积层（Q4al+pl）地层。本车站内特色土为人工填土（杂填土和素填土）：褐灰、灰黑等杂色，松散，稍湿。由碎石、砂土、砖瓦碎块、卵石等建筑垃圾组成，其间
7、填充粘性土。分布于地表，层厚1.52.0m。该层土人为随意性大，均一性差，多为欠压密土，结构松疏，多具强度较低、压缩性高、受压易变形的特点。该层埋深浅，车站明挖施工时易垮塌，建议在车站开挖前应对其进行支护处理。1.2.2水文地质条件地下水主要为卵石土层中的孔隙潜水：第四系孔隙水主要赋存于全新统（Q4），砂卵石土层含水丰富，为孔隙潜水。场地内地下水具有埋藏浅，季节性变化明显，受降水影响大，水位西北高东南低。根据区域水文地质资料，某某地区丰水期一般出现在7、8、9月份，枯水期12、1、2月份，以8月份地下水位埋深最浅，其余月份为平水期。在天然状态下，区内枯水期地下水位埋深 3.05.0m；洪水期地
8、下水埋深2.54.0m。根据区内地下水位动态长期观测资料，在天然状态下，水位年变化幅度一般在1.03.0m之间。场地地下水及地表水对混凝土及钢筋混凝土结构中的钢筋有微腐蚀性，对钢结构有弱腐蚀性。1.3 降水目的及方法为保持人工挖孔桩施工以及基坑开挖时基底干燥，在人工挖孔桩、土石方开挖期间利用降水井对基坑进行降水作业，确保在人工挖孔桩施工时桩底在地下水位以上，土方挖运时基底干燥，满足施工要求。本工程采用深井管井降水法。在基坑开挖及围护桩施工前，原则上沿基坑两侧布置两排纵向降水井。车站施工期间采用管井坑外降水，降水井直径为300，沿车站及区间两侧梅花形布置，单侧井间距离25m。挖孔桩施工期间，应保
9、证地下水位降至桩底下1m处,基坑开挖应保证地下水位降至基坑底部下0.5m。1.4 编制依据1、国家现行有关设计规范、技术规范、施工及验收规范、质量检验评定标准、技术标准、规程及相关法规、条例等；2、某某地铁2号线二期工程（西延伸线）外语学校站、西区站、某某站西区站外语学校站区间地质勘察报告；3、某某地铁2号线二期工程（西延伸线）外语学校站、西区站、某某站西区站外语学校区间施工图设计；4、建筑地基基础设计规范（GB50007-2002）；5、建筑桩基技术规范（JGJ94-94）；6、建筑与市政降水工程技术规范（JGJ/T111-98）；7、建筑基坑工程技术规范（YB9258-97）；8、建筑现场
10、临时用电安全技术规范（JGJ46-05）；9、建筑施工手册第四版；10、某某市在安全文明施工、环境保护、交通疏解等方面的规定。 第二章 降水方案设计2.1施工降水方案概况施工降水采用深井管井降水，井孔为钢丝绳冲击钻成孔，间距25m,孔径600mm，西区站井深为30m、明挖区间井深22.5m、外语学校站井深27.5m。井管由多节钢筋混凝土管组成，内径300mm，外径360mm，每节长度2.5m。明挖区间井管上部5节井壁管，下部3节滤水管和1节沉砂管，管高出地面200mm；滤水段由300mm满布滤水孔的钢筋砼管，以及其外包的铁丝网、密网和疏网滤砂透水层组成（详见下图管井大样图）。井管吊放好后沿井管
11、周围均匀投放滤料，滤料为直径810mm的碎石，滤料填至井口下1m左右时用粘性土填实夯平。图2-1 明挖区间降水井管大样图西区站井管上部7节井壁管，下部4节滤水管和1节沉砂管，安装及投料方式与明挖区间相同。图2-2 西区站降水井管大样图外语学校站井管上部6节井壁管，下部4节滤水管和1节沉砂管，安装及投料方式与西区站相同。图2-3 外语学校站降水井管大样图2.2基坑涌水量计算2.2.1参数选择根据地下铁道、轻轨交通岩土工程勘察规范的规定，采用条形基坑完整井出水量计算公式：式中：Q基坑涌水量，m3/d；K-渗透系数，西区站k20.0m/d，明挖区间及外语学校站k25.0m/d；L-基坑长度，西区站L
12、=236m，明挖区间L=304m及214m，外语学校站L=178m；B-基坑宽度，西区站B=35m，明挖区间B=24m，外语学校站B=18.5m；H-含水层厚度，西区站H17.7m，明挖区间H20m，外语学校站H15m；S-静止水位至基坑底的距离，西区站S9.5m；明挖区间S3.5及8.5m，外语学校站S7.5m；R-影响半径，；西区站R358m，明挖区间R157m及380m,外语学校站R250m；由于基坑类型类似于完整井，坑底位于含水层内，基坑涌水量按1.5系数考虑：西区站：Q=12558m3成灌铁路并行终点西区站：Q=21722m3；西区站外语学校站明挖区间：Q=16630.5m3；外语学
13、校站：Q=10542m3。2.2.3受降水漏斗影响高差计算本工程降水井形成井点系统，考虑群井效应的有利影响（各个单井水位降落漏斗彼此发生干扰，产生群井效应，单井涌水量比计算的要小，但总的水位降低值大于单井抽水时的水位降低值），将两个降水井之间的中心点处视为水位最高点，计算受降水漏斗影响的降水高差。由于降水漏斗的降落曲线以降水井为中心向外扩散，与降水井对比处于等半径位置时降落曲线高程一致。h=IL1=1.2mI水力坡度，一般取0.1。 L1井管壁至基坑或相邻两井间中点的水平距离（m）。即降水时的水位最高处比降水井处水位高1.2m,要求降水深度基坑深度+h。实际布设降水井深度均满足要求。2.3降水
14、井计算1、单井理论出水量计算单井的出水量按下述管井经验公式计算：；rw单井滤管半径（m），本工程井管直径0.3m，rw0.15m；L滤管长度（m），进水长度为10m或7.5m；西区站：q=1535.0m3/d；明挖区间：q=1240.1m3/d；外语学校站：q=1653.5 m3/d。2、水泵选择根据基坑涌水量、单井出水量的计算结果及设计降深，选用QS40-32型潜水泵。水泵流量，扬程32m，电机功率5.5kW，日抽水量为4024960m3/d。抽水过程中，每井一台水泵，带吸水铸铁管或胶管，配上一个控制井内水位的自动开关，在井口安装75mm阀门以便调节流量的大小，阀门用夹板固定，井点系统预留6
15、8台水泵备用。3、降水井数量计算；Q基坑总涌水量；q单井出水量，由于管井理论出水量高于水泵出水量，以水泵出水量为准计算。外语学校站：n=12，为保证降水效果，实际设置23口。西区站：n=15，为保证降水效果，实际设置21口。成灌铁路并行终点西区站：n=25，实际设置26口。西区站外语学校站明挖区间：n=18，实际设置18口。考虑群井效应及降水漏斗影响，根据建筑基坑支护技术规程和某某地区降水施工经验，深基坑降水井间距一般不超过30m，综合本工程特点及现场、周边环境条件，原则上降水井沿基坑两侧对称布置（见附图降水井施工图）。基坑两端在超出至少3m位置布设降水井，使整个降水井系统形成封闭，满足降水要求。由于明挖段基坑边线外人工挖孔桩施工工作面1.5m，同时降水井成孔会对土体造成扰动，为确保挖孔桩施工的安全，防止被
