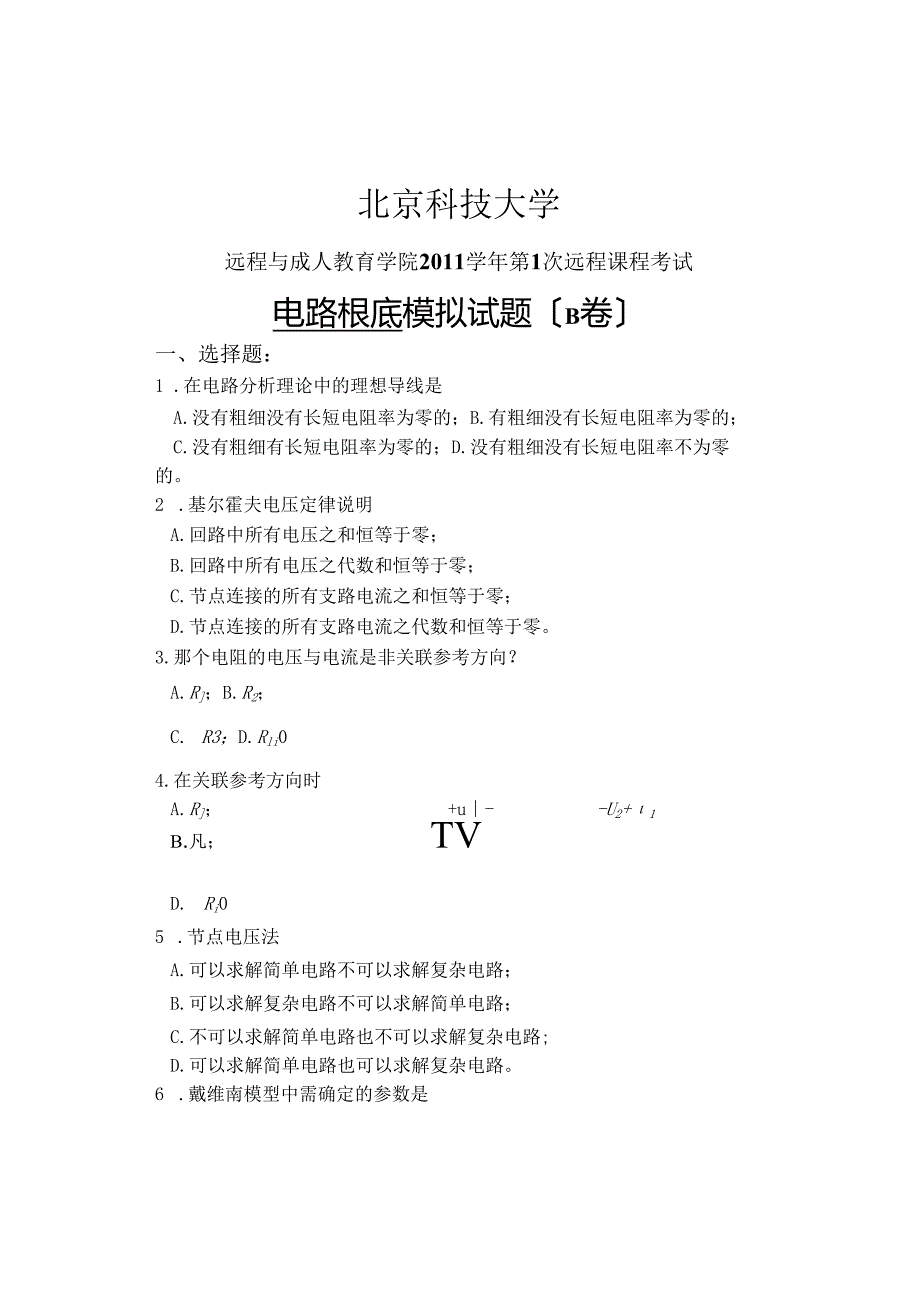

1、北京科技大学远程与成人教育学院2011学年第1次远程课程考试电路根底模拟试题B卷一、选择题：1 .在电路分析理论中的理想导线是A.没有粗细没有长短电阻率为零的；B.有粗细没有长短电阻率为零的；C.没有粗细有长短电阻率为零的；D.没有粗细没有长短电阻率不为零的。2 .基尔霍夫电压定律说明A.回路中所有电压之和恒等于零；B.回路中所有电压之代数和恒等于零；C.节点连接的所有支路电流之和恒等于零；D.节点连接的所有支路电流之代数和恒等于零。3.那个电阻的电压与电流是非关联参考方向？A.R；B.R2；C. R3；D.Rli04.在关联参考方向时A.R；+u-U2+1b.凡；TVD. Ri05 .节点电

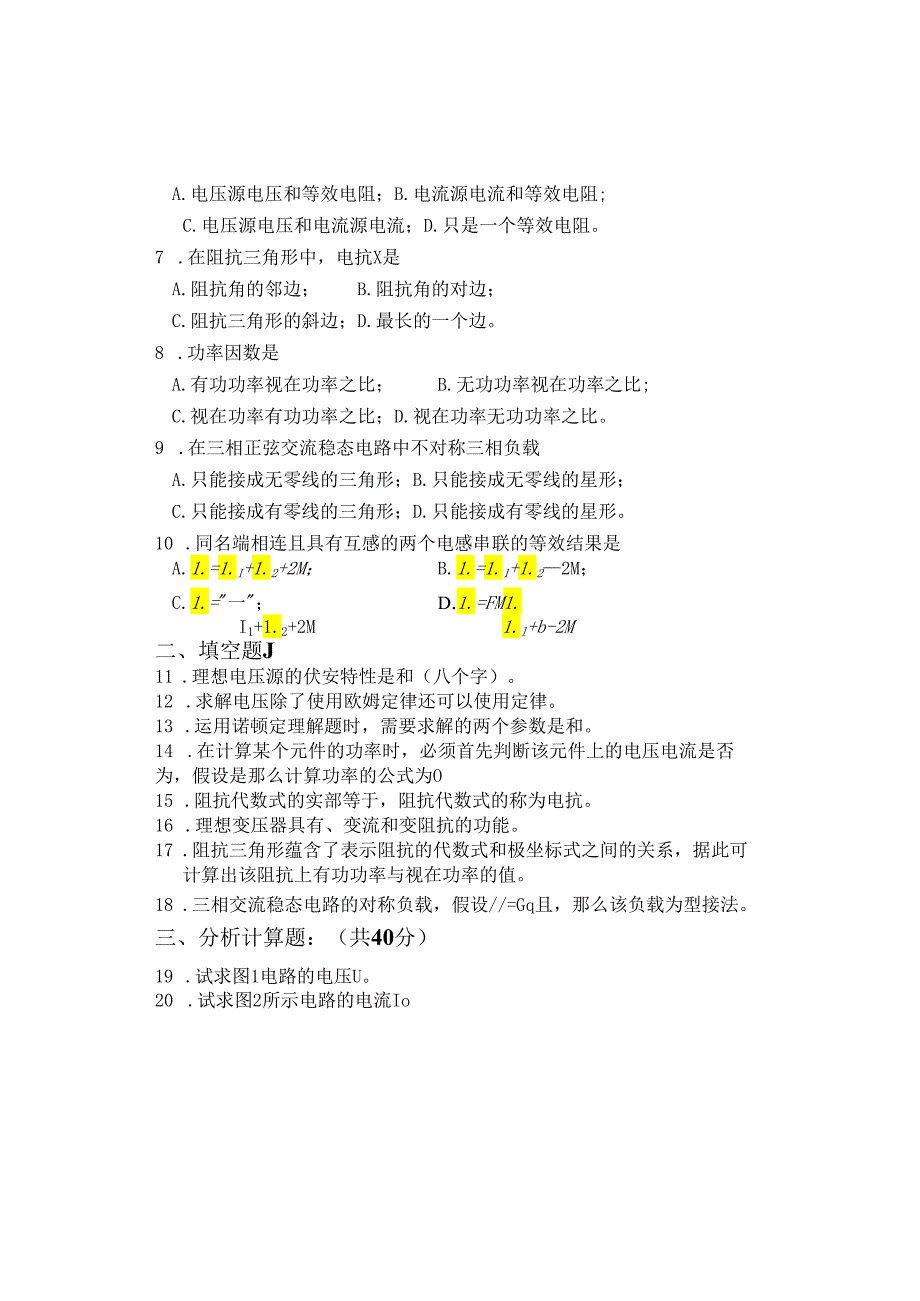

2、压法A.可以求解简单电路不可以求解复杂电路；B.可以求解复杂电路不可以求解简单电路；C.不可以求解简单电路也不可以求解复杂电路;D.可以求解简单电路也可以求解复杂电路。6 .戴维南模型中需确定的参数是A.电压源电压和等效电阻；B.电流源电流和等效电阻;C.电压源电压和电流源电流；D.只是一个等效电阻。7 .在阻抗三角形中，电抗X是A.阻抗角的邻边；B.阻抗角的对边；C.阻抗三角形的斜边；D.最长的一个边。8 .功率因数是A.有功功率视在功率之比；B.无功功率视在功率之比;C.视在功率有功功率之比；D.视在功率无功功率之比。9 .在三相正弦交流稳态电路中不对称三相负载A.只能接成无零线的三角形；

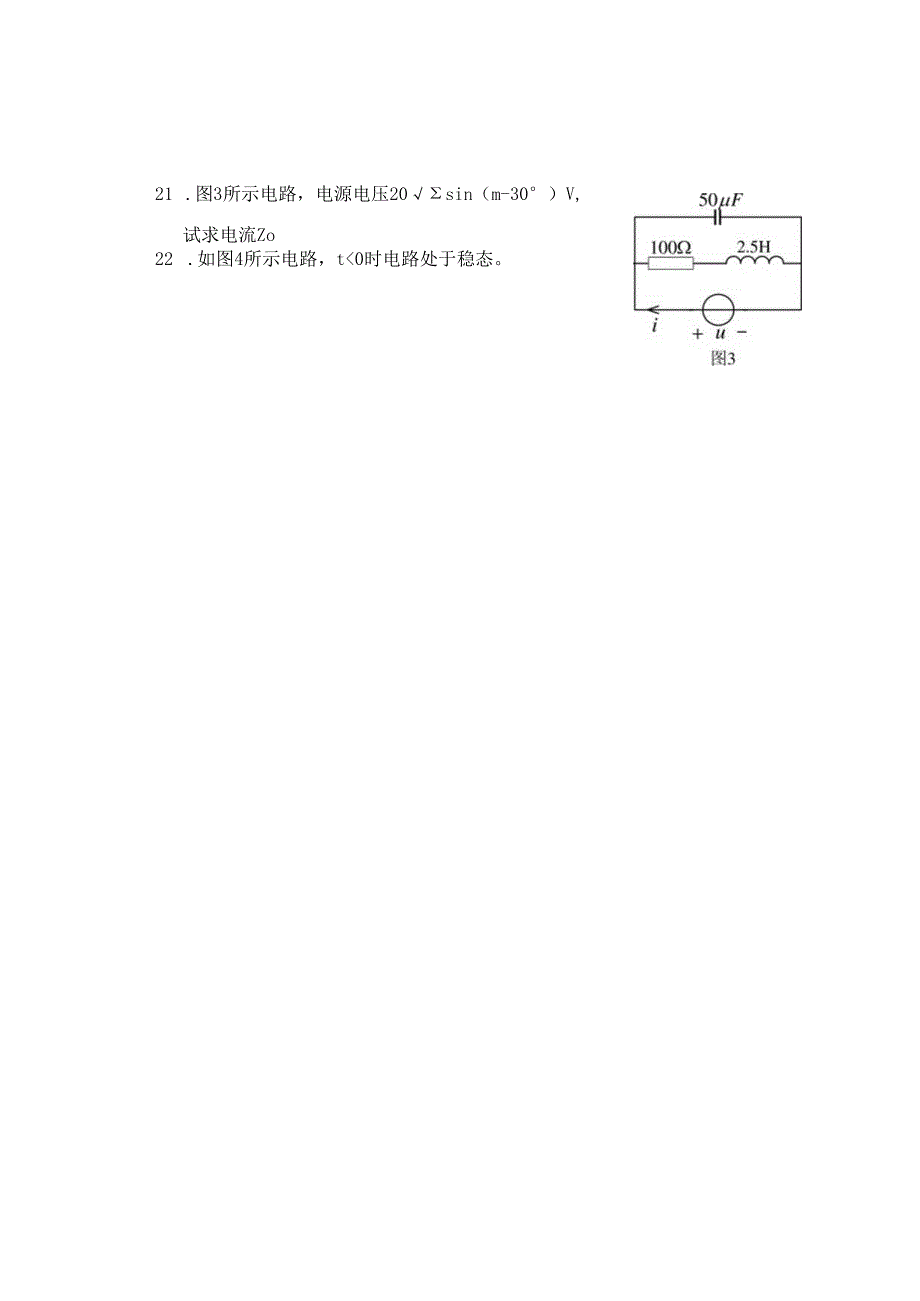

3、B.只能接成无零线的星形；C.只能接成有零线的三角形；D.只能接成有零线的星形。10 .同名端相连且具有互感的两个电感串联的等效结果是A.1.=1.I+1.2+2M；B.1.=1.1+1.22M；C.1.=一；d.1.=FM1.I1+1.2+2M1.l+b-2M二、填空题J11 .理想电压源的伏安特性是和（八个字）。12 .求解电压除了使用欧姆定律还可以使用定律。13 .运用诺顿定理解题时，需要求解的两个参数是和。14 .在计算某个元件的功率时，必须首先判断该元件上的电压电流是否为，假设是那么计算功率的公式为O15 .阻抗代数式的实部等于，阻抗代数式的称为电抗。16 .理想变压器具有、变流和变阻抗的功能。17 .阻抗三角形蕴含了表示阻抗的代数式和极坐标式之间的关系，据此可计算出该阻抗上有功功率与视在功率的值。18 .三相交流稳态电路的对称负载，假设/=Gq且，那么该负载为型接法。三、分析计算题：（共40分）19 .试求图1电路的电压U。20 .试求图2所示电路的电流Io21 .图3所示电路，电源电压20sin（m-30）V,试求电流Zo22 .如图4所示电路，t0时的电容电压Wc(t)o图4
