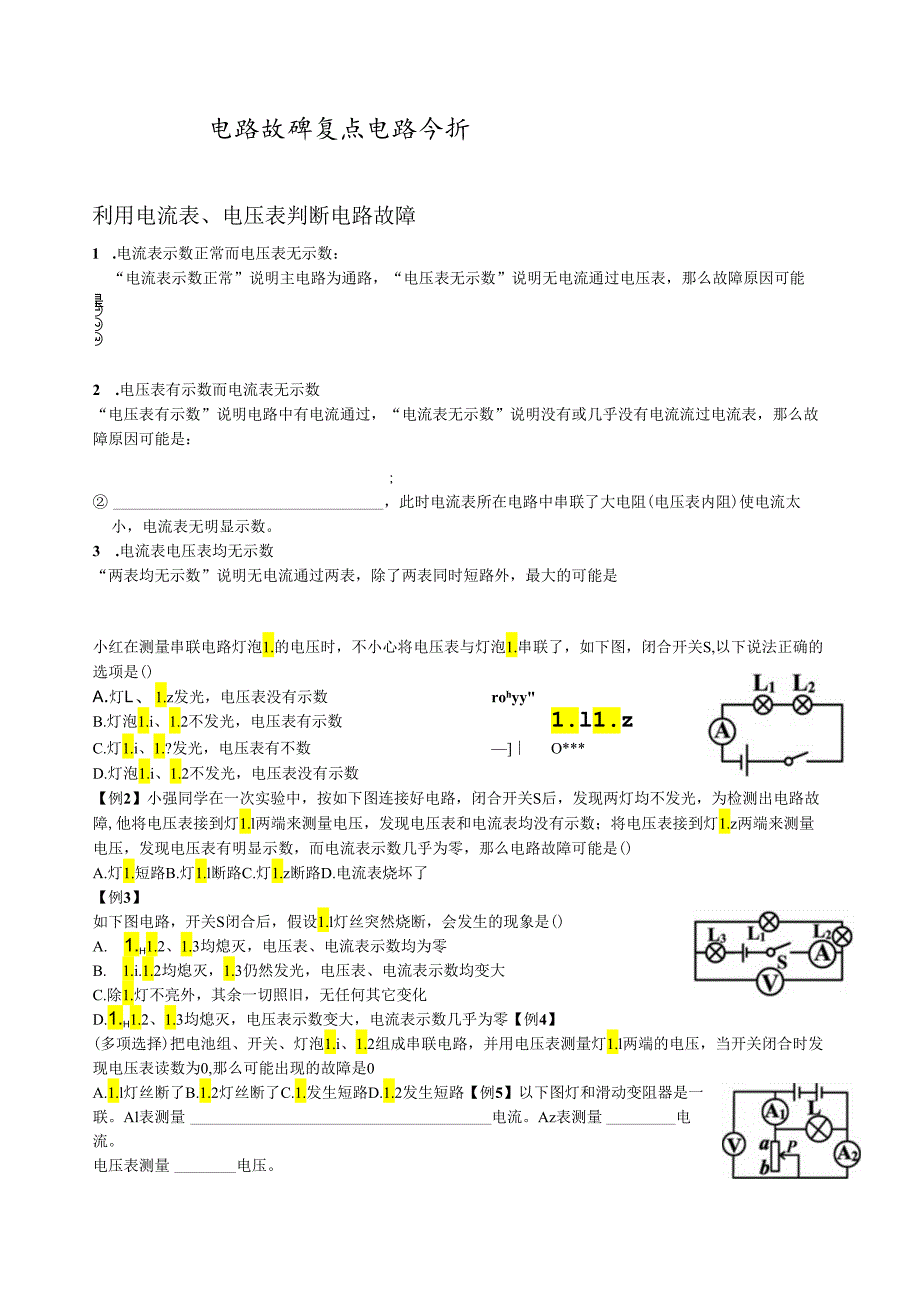

1、电路故碑复点电路今折利用电流表、电压表判断电路故障1 .电流表示数正常而电压表无示数：“电流表示数正常”说明主电路为通路，“电压表无示数”说明无电流通过电压表，那么故障原因可能是2 .电压表有示数而电流表无示数“电压表有示数”说明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，那么故障原因可能是：;，此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小，电流表无明显示数。3 .电流表电压表均无示数“两表均无示数”说明无电流通过两表，除了两表同时短路外，最大的可能是小红在测量串联电路灯泡1.的电压时，不小心将电压表与灯泡1.串联了，如下图，闭合开关S,以下说法正确的选项是
2、()a.灯l、1.z发光，电压表没有示数rohyyB.灯泡1.i、1.2不发光，电压表有示数1.l1.zC.灯1.i、1.?发光，电压表有不数O*D.灯泡1.i、1.2不发光，电压表没有示数【例2】小强同学在一次实验中，按如下图连接好电路，闭合开关S后，发现两灯均不发光，为检测出电路故障,他将电压表接到灯1.l两端来测量电压，发现电压表和电流表均没有示数；将电压表接到灯1.z两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，那么电路故障可能是()A.灯1.短路B.灯1.l断路C.灯1.z断路D.电流表烧坏了【例3】如下图电路，开关S闭合后，假设1.l灯丝突然烧断，会发生的现象是()A
3、. 1.h1.2、1.3均熄灭，电压表、电流表示数均为零B. 1.i.1.2均熄灭，1.3仍然发光，电压表、电流表示数均变大C.除1.灯不亮外，其余一切照旧，无任何其它变化D.1.h1.2、1.3均熄灭，电压表示数变大，电流表示数几乎为零【例4】(多项选择)把电池组、开关、灯泡1.i、1.2组成串联电路，并用电压表测量灯1.l两端的电压，当开关闭合时发现电压表读数为0,那么可能出现的故障是0A.1.l灯丝断了B.1.2灯丝断了C.1.发生短路D.1.2发生短路【例5】以下图灯和滑动变阻器是一联。Al表测量电流。Az表测量电流。电压表测量电压。【例6】有一个稳压电源，接在AC两点间，Al表测量电

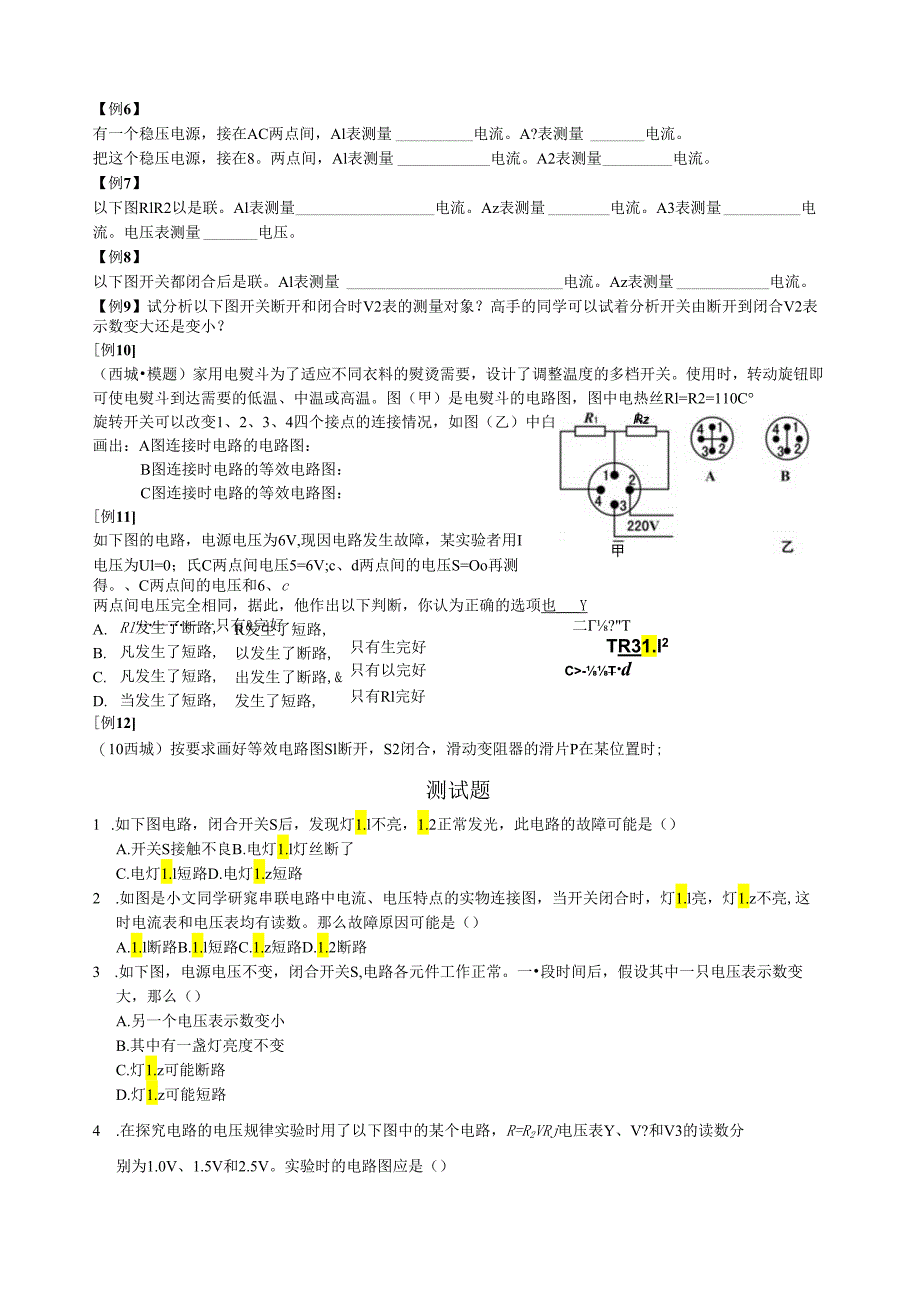

4、流。A?表测量电流。把这个稳压电源，接在8。两点间，Al表测量电流。A2表测量电流。【例7】以下图RlR2以是联。Al表测量电流。Az表测量电流。A3表测量电流。电压表测量电压。【例8】以下图开关都闭合后是联。Al表测量电流。Az表测量电流。【例9】试分析以下图开关断开和闭合时V2表的测量对象？高手的同学可以试着分析开关由断开到闭合V2表示数变大还是变小？例10（西城模题）家用电熨斗为了适应不同衣料的熨烫需要，设计了调整温度的多档开关。使用时，转动旋钮即可使电熨斗到达需要的低温、中温或高温。图（甲）是电熨斗的电路图，图中电热丝Rl=R2=110CRz甲旋转开关可以改变1、2、3、4四个接点的连
5、接情况，如图（乙）中白画出：A图连接时电路的电路图：B图连接时电路的等效电路图：C图连接时电路的等效电路图：例11如下图的电路，电源电压为6V,现因电路发生故障，某实验者用I电压为Ul=0；氏C两点间电压5=6V;c、d两点间的电压S=Oo再测得。、C两点间的电压和6、c两点间电压完全相同，据此，他作出以下判断，你认为正确的选项也_Y一只有&完好二?T只有生完好TR31.l2只有以完好C-Td只有Rl完好A.B.C.D.Rl发生了断路,凡发生了短路,凡发生了短路,当发生了短路,R发生了短路,以发生了断路,出发生了断路,&发生了短路,例12（10西城）按要求画好等效电路图Sl断开，S2闭合，滑动
6、变阻器的滑片P在某位置时;测试题1 .如下图电路，闭合开关S后，发现灯1.l不亮，1.2正常发光，此电路的故障可能是（）A.开关S接触不良B.电灯1.l灯丝断了C.电灯1.l短路D.电灯1.z短路2 .如图是小文同学研窕串联电路中电流、电压特点的实物连接图，当开关闭合时，灯1.l亮，灯1.z不亮,这时电流表和电压表均有读数。那么故障原因可能是（）A.1.l断路B.1.l短路C.1.z短路D.1.2断路3 .如下图，电源电压不变，闭合开关S,电路各元件工作正常。一段时间后，假设其中一只电压表示数变大，那么（）A.另一个电压表示数变小B.其中有一盏灯亮度不变C.灯1.z可能断路D.灯1.z可能短路

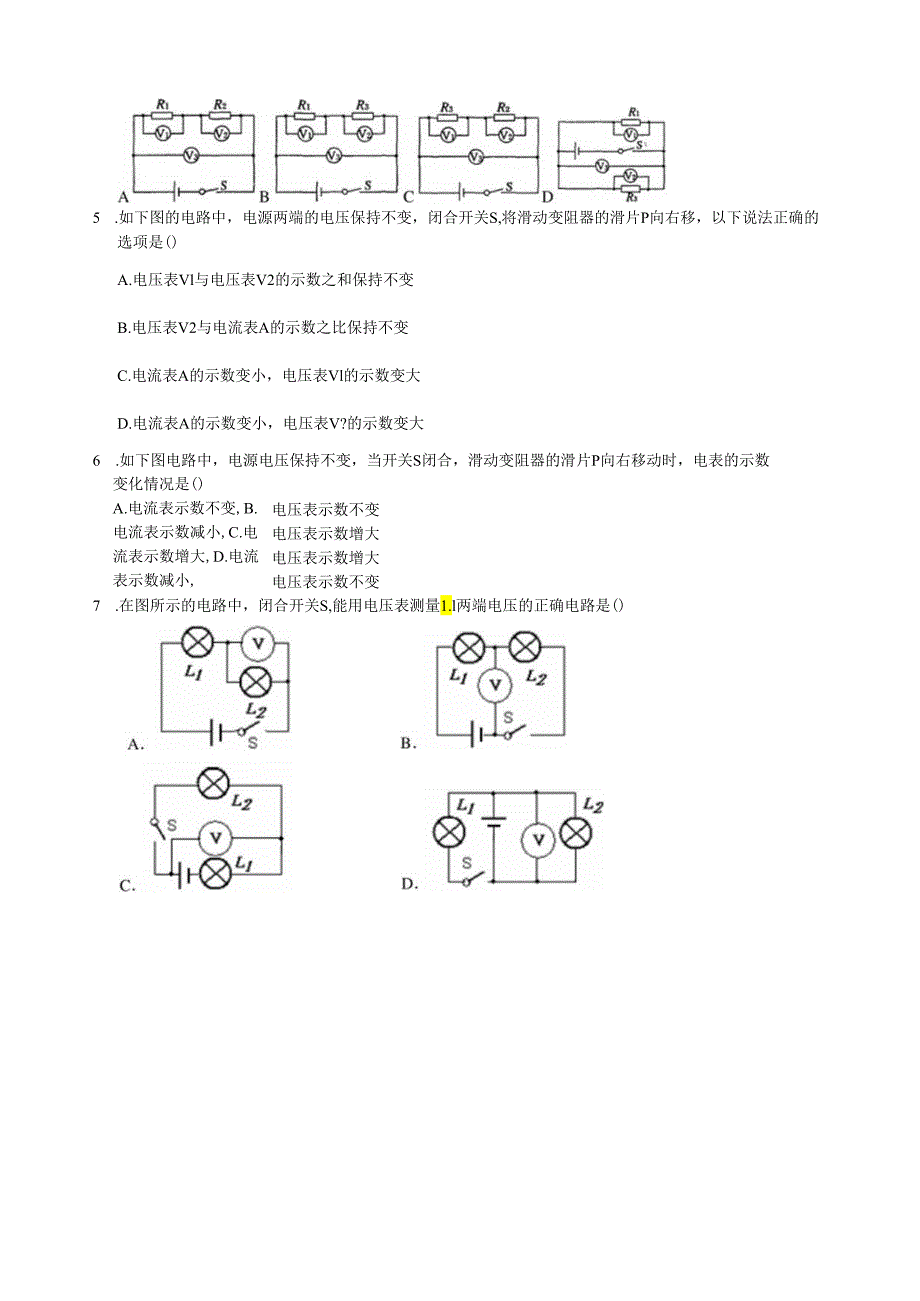

7、4 .在探究电路的电压规律实验时用了以下图中的某个电路，R=R2VRj电压表Y、V?和V3的读数分别为1.0V、1.5V和2.5V。实验时的电路图应是（）5 .如下图的电路中，电源两端的电压保持不变，闭合开关S,将滑动变阻器的滑片P向右移，以下说法正确的选项是()A.电压表Vl与电压表V2的示数之和保持不变B.电压表V2与电流表A的示数之比保持不变C.电流表A的示数变小，电压表Vl的示数变大D.电流表A的示数变小，电压表V?的示数变大6 .如下图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是()电压表示数不变电压表示数增大电压表示数增大电压表示数不变A.电流表示数不变,B.电流表示数减小,C.电流表示数增大,D.电流表示数减小,7 .在图所示的电路中，闭合开关S,能用电压表测量1.l两端电压的正确电路是()
