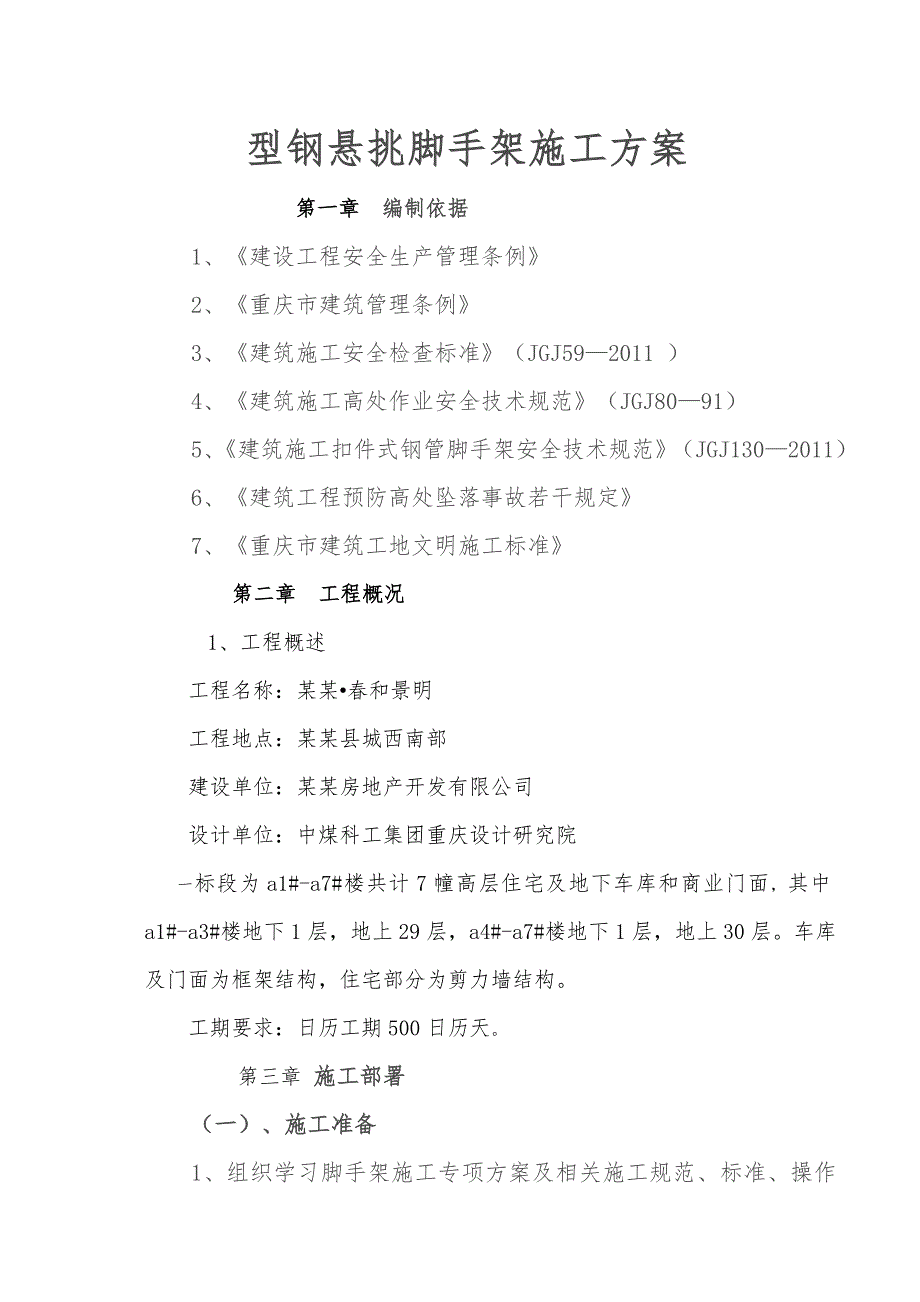

型钢悬挑脚手架施工方案用于合并.doc_第1页
第1页 / 共25页

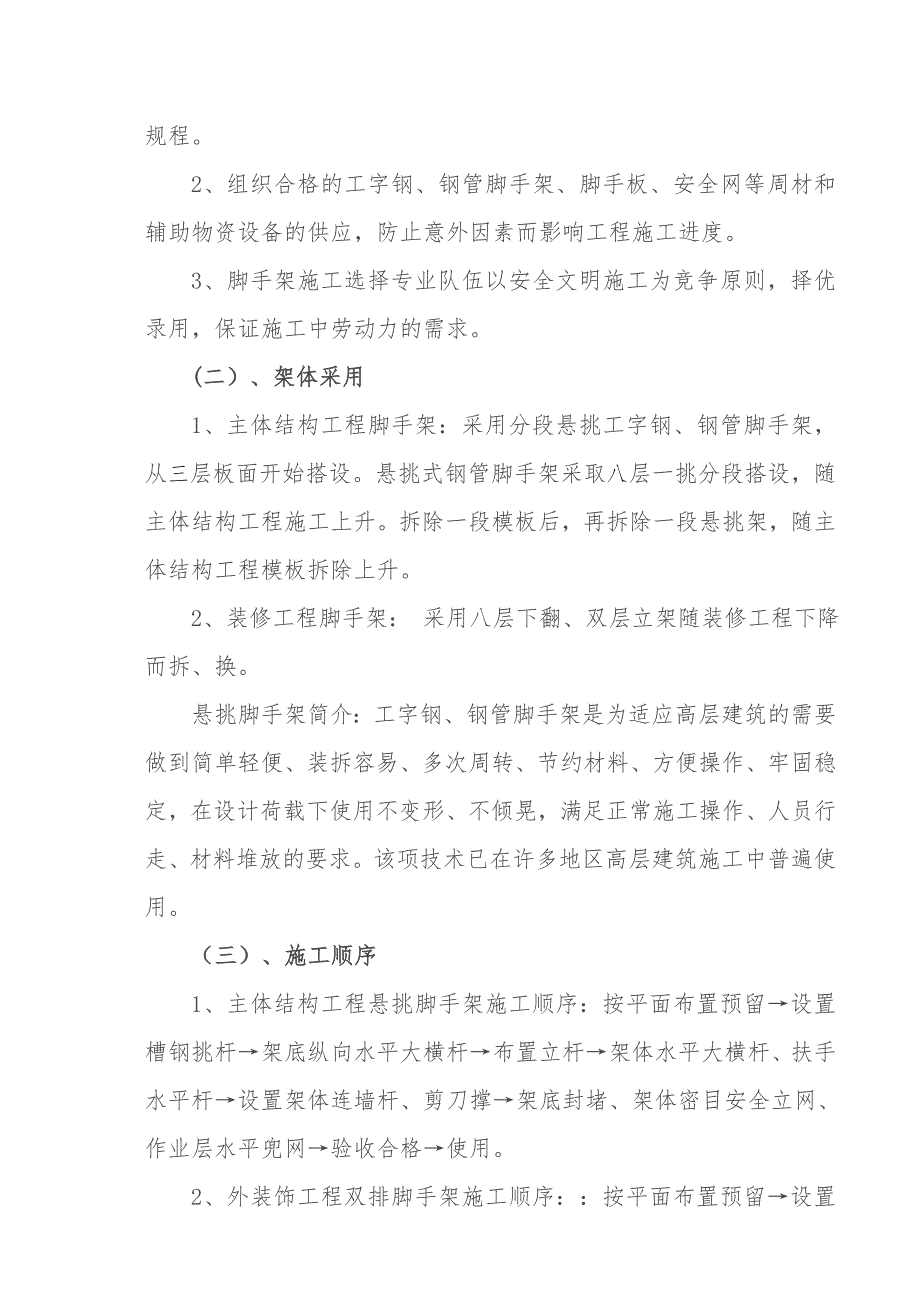

型钢悬挑脚手架施工方案用于合并.doc_第2页
第2页 / 共25页

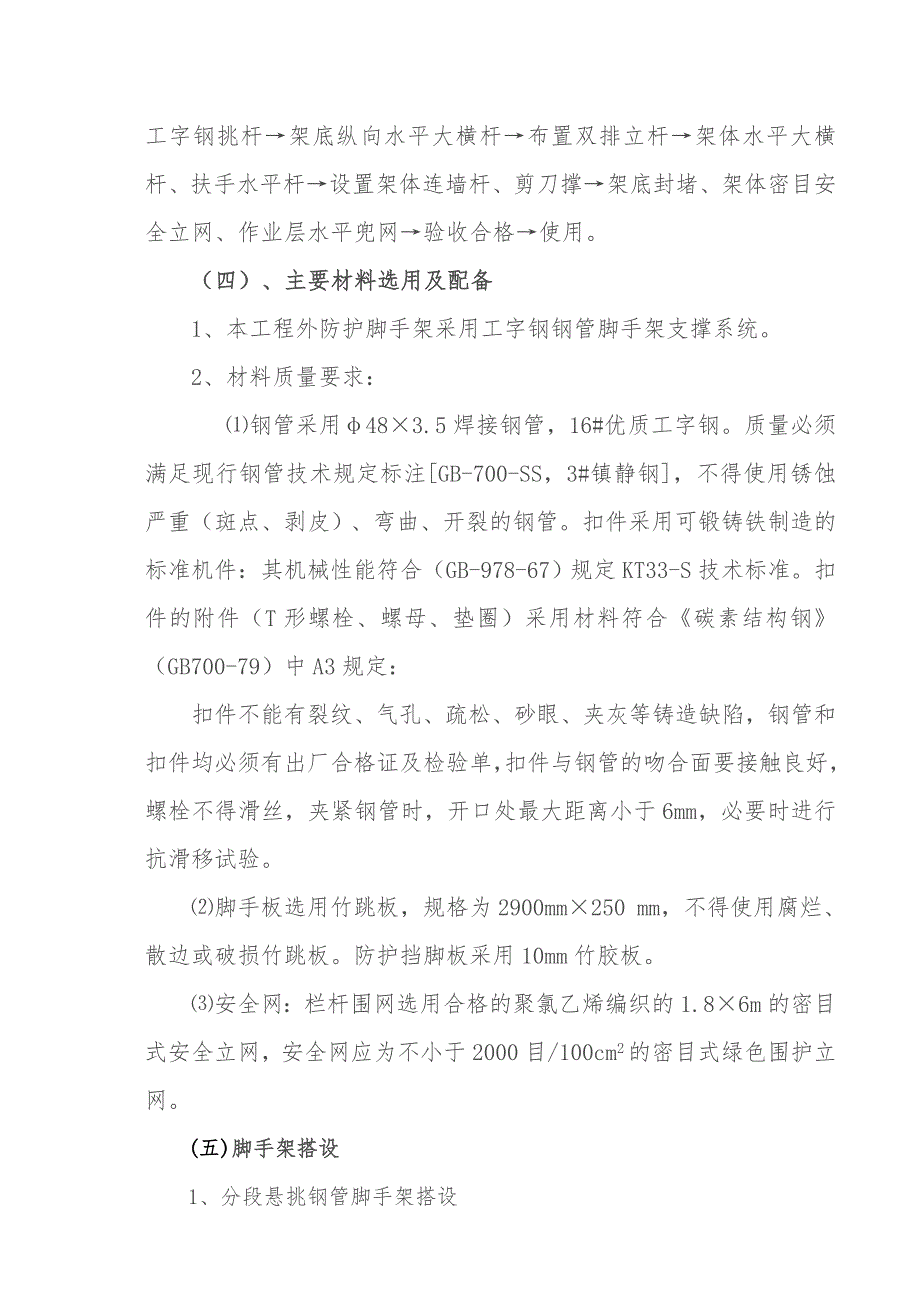

型钢悬挑脚手架施工方案用于合并.doc_第3页
第3页 / 共25页
型钢悬挑脚手架施工方案用于合并.doc_第4页
第4页 / 共25页
型钢悬挑脚手架施工方案用于合并.doc_第5页
第5页 / 共25页
型钢悬挑脚手架施工方案用于合并.doc_第6页
第6页 / 共25页
型钢悬挑脚手架施工方案用于合并.doc_第7页
第7页 / 共25页
型钢悬挑脚手架施工方案用于合并.doc_第8页
第8页 / 共25页
型钢悬挑脚手架施工方案用于合并.doc_第9页
第9页 / 共25页
型钢悬挑脚手架施工方案用于合并.doc_第10页
第10页 / 共25页
亲,该文档总共25页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《型钢悬挑脚手架施工方案用于合并.doc》由会员分享,可在线阅读,更多相关《型钢悬挑脚手架施工方案用于合并.doc(25页珍藏版)》请在第壹文秘上搜索。

1、型钢悬挑脚手架施工方案 第一章 编制依据1、建设工程安全生产管理条例2、重庆市建筑管理条例3、建筑施工安全检查标准(JGJ592011 )4、建筑施工高处作业安全技术规范(JGJ8091)5、建筑施工扣件式钢管脚手架安全技术规范(JGJ1302011)6、建筑工程预防高处坠落事故若干规定7、重庆市建筑工地文明施工标准 第二章 工程概况 1、工程概述工程名称:某某春和景明 工程地点:某某县城西南部建设单位:某某房地产开发有限公司设计单位:中煤科工集团重庆设计研究院一标段为a1#-a7#楼共计7幢高层住宅及地下车库和商业门面,其中a1#-a3#楼地下1层,地上29层,a4#-a7#楼地下1层,地上

2、30层。车库及门面为框架结构,住宅部分为剪力墙结构。工期要求:日历工期500日历天。 第三章 施工部署(一)、施工准备1、组织学习脚手架施工专项方案及相关施工规范、标准、操作规程。2、组织合格的工字钢、钢管脚手架、脚手板、安全网等周材和辅助物资设备的供应,防止意外因素而影响工程施工进度。3、脚手架施工选择专业队伍以安全文明施工为竞争原则,择优录用,保证施工中劳动力的需求。(二)、架体采用1、主体结构工程脚手架:采用分段悬挑工字钢、钢管脚手架,从三层板面开始搭设。悬挑式钢管脚手架采取八层一挑分段搭设,随主体结构工程施工上升。拆除一段模板后,再拆除一段悬挑架,随主体结构工程模板拆除上升。2、装修工

3、程脚手架: 采用八层下翻、双层立架随装修工程下降而拆、换。悬挑脚手架简介:工字钢、钢管脚手架是为适应高层建筑的需要做到简单轻便、装拆容易、多次周转、节约材料、方便操作、牢固稳定,在设计荷载下使用不变形、不倾晃,满足正常施工操作、人员行走、材料堆放的要求。该项技术已在许多地区高层建筑施工中普遍使用。(三)、施工顺序1、主体结构工程悬挑脚手架施工顺序:按平面布置预留设置槽钢挑杆架底纵向水平大横杆布置立杆架体水平大横杆、扶手水平杆设置架体连墙杆、剪刀撑架底封堵、架体密目安全立网、作业层水平兜网验收合格使用。2、外装饰工程双排脚手架施工顺序:按平面布置预留设置工字钢挑杆架底纵向水平大横杆布置双排立杆架

4、体水平大横杆、扶手水平杆设置架体连墙杆、剪刀撑架底封堵、架体密目安全立网、作业层水平兜网验收合格使用。(四)、主要材料选用及配备1、本工程外防护脚手架采用工字钢钢管脚手架支撑系统。2、材料质量要求: 钢管采用483.5焊接钢管,16#优质工字钢。质量必须满足现行钢管技术规定标注GB-700-SS,3#镇静钢,不得使用锈蚀严重(斑点、剥皮)、弯曲、开裂的钢管。扣件采用可锻铸铁制造的标准机件:其机械性能符合(GB-978-67)规定KT33-S技术标准。扣件的附件(T形螺栓、螺母、垫圈)采用材料符合碳素结构钢(GB700-79)中A3规定:扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷,钢管和扣

5、件均必须有出厂合格证及检验单,扣件与钢管的吻合面要接触良好,螺栓不得滑丝,夹紧钢管时,开口处最大距离小于6mm,必要时进行抗滑移试验。脚手板选用竹跳板,规格为2900mm250 mm,不得使用腐烂、散边或破损竹跳板。防护挡脚板采用10mm竹胶板。安全网:栏杆围网选用合格的聚氯乙烯编织的1.86m的密目式安全立网,安全网应为不小于2000目/100cm2的密目式绿色围护立网。(五)脚手架搭设1、分段悬挑钢管脚手架搭设(1)钢管悬挑防护架,采取八层一挑八层分段搭设,立杆横距0.9m、纵距1.5m,水平杆步距1.8 m。(2)搭设悬挑式钢管防护架时应设置地锚,与水平工字钢横杆间距一致,即(1立杆,1

6、水平立杆,1地锚),地锚位置在距框架梁边缘1.5m处,用14或16的钢筋埋入现浇砼板(梁)内与板(梁)底钢筋连结,锚固长度每边不得小于300mm。挑杆外端头距结构构件边缘1.2m。架底纵向水平大横杆设置在外架挑杆上,内水平大横杆与建筑物的距离为200mm,外水平大横杆距挑杆端头不小于100mm,并在架底槽钢挑杆位置外纵向水平大横杆上往下设置斜撑杆,共同承受此一挑架体的重量。(3)立杆设置在架底纵向水平大横杆上,立杆横距0.9m、纵距1.5m,脚手架内立杆与建筑物的距离为200mm。水平大横杆设置在立杆的内侧步距1.8m,并采用十字扣件与立杆相扣,设4道纵向水平杆。小横杆设置在纵向水平杆之上。连

7、墙杆横向每隔三跨,竖向每隔两步布置一根,应随搭设进度逐层搭设。架子的外侧应设1.2m高的防护栏杆,操作层设置18cm高挡脚板。(4)每一主节点处必须设一根横向水平杆,并采用十字扣件扣在立柱上;每一个小横杆处的纵向杆必须使用十字扣件。与楼层预埋件必须有交叉点。(5)脚手架在两端头或直线距离不大于15m处设置剪刀撑,每道剪刀撑跨立杆35根。斜角与地面成4560的夹角。所有扣件一律采用旋转扣件,并扣在立柱上。(6)架体挑杆水平、立杆垂直,防止架体变形扭转及架体中部下垂和外倾。(7)纵向水平杆采用对接扣件,接头不能在同跨内,相邻接头应错开500mm以上。如采用旋转扣件时,应使用3个扣件对接。 40N.

8、m65N.m力矩40N.m以上,但不大于65N.m,扣件抗滑荷载7KN。(11)竹脚手板一般铺设两层,上层为防护层,铺设好后四角应用14#的铁丝扎牢。在脚手架下部加一个铺满跳板防护层。(12)脚手架内立杆与建筑物的距离为300mm,故此处应用木板封闭。立面围护采用密目安全网,并用网绳与大横杆绑扎牢固。(13)脚手架在搭设时,应高出施工层1.2m1.8m。(14)应在脚手架作业层下部设一道水平网防护层,防止作业层有人或物坠落。(15)上一段挑架应与下一段分开,严禁上一段挑架荷载传递到下一段。(16)悬挑钢管脚手架搭设平立面图附后2、其他安全防护(1)洞口防护:电梯井内每三层结构作一层水平防护,脚

9、手架穿墙搭设,下部采用扁枋铺于脚手架上,上部铺满竹胶板。门洞竖向采用扁枋、竹胶板封闭,封闭高度1200mm。楼板预留洞口采用防护设施。(2)通道防护:每栋建筑物均应设置进出安全通道, (3)安全防护栏杆:外架操作层及“四口”、“五临边”安全防护除搭设安全防护栏杆外,必要时应挂安全平网或立网。(4)钢筋加工房、办公室、宿舍等其他靠近建筑物的临设及加工场地,均应按规范搭设双层防护。3、脚手架的验收架子搭设完毕,在投入使用前,应逐层由工程负责人(项目经理),架子班组和专职安检人员以及有关专业人员一起组织验收时,验收时,必须有主管审批架子施工方案一级的技术和安全部门参加,并填写验收单。验收时,要检查架

10、子所使用的材料、配件、工具是否符合现行国家和部颁标准。架子的布置,立杆和大、小横杆间距。架子的搭设。连墙点是否安全可靠;剪刀撑、斜撑是否符合要求。架子的安全防护必须有效;绑扎紧程度应符合要求。脚手板铺设应符合要求。4、脚手架的拆除(1)安全防护设施未经施工负责人同意,任何人不得拆除和变动。(2)架子拆除时应划分作业区,周围设围栏或竖立警戒标志地面设有专人指挥,严禁非作业人员入内。(3)拆除的高空作业人员,必须戴安全帽、系安全带、穿软底鞋。(4)拆除顺序遵循由上而下、先搭后拆的原则。即先拆栏杆、脚手板、剪刀撑,后拆小横杆、大横杆、立杆等,并按一步一清的原则进行,严禁上下同时进行拆除作业。(5)拆

11、立杆时,应先抱住立杆再拆开最后两个扣,拆除大横杆,斜撑、剪刀撑时,应先拆中间扣,然后托住中间,再解端头扣。(6)连墙点应随拆除进度逐层拆除。(7)拆除时要统一指挥,上下呼应,动作协调,当解开与另一个人有关的结扣时,应先通知另一方,以防坠落。(8)拆除时不应碰坏门窗、玻璃、落水管、房檐瓦片、地下明沟等物。(9)拆下的材料应堆放成堆,并应按指定的地点,随拆随运,用塔吊吊运,严禁抛掷。运至地分类堆放,当天拆当天清。(10)在拆除过程中,不得中途换人,如必须换人时,应将拆除情况交代清楚后方可离开。5、脚手架设计计算悬挑钢管脚手架设计与验算本工程悬挑式钢管脚手架采取八层一挑八层分段,随主体结构工程上升。

12、装修阶段脚手架采用八层下翻、双层立架随装修工程下降而拆、换。数据参考(2002年版中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范)(1).设计参数a)立杆纵距la=1.4米,立杆横距lb=0.9米,水平杆步距h=1.80米,脚手架搭设高度H=25.5米。b)永久荷载G1K结构自重,每米立杆承受的结构自重标准值取0.1360KN/m构配件自重,竹串片脚手板自重标准值取0.35kN/m2、栏杆与挡脚板自重标准值取0.14kN/m、密目网自重标准值为0.003kN/m2。c)可变荷载G2k施工均布活荷载按装饰脚手架取2kN/m2;风荷载Wk=0.7zs0 =0.70.431.30.651

13、60.4=0.1kN/m2式中Wk风荷载标准值(kN/m2) z风压高度变化系数,按现行国家标准建筑结构荷载规范(GBJ9)规定采用;取0.43;s脚手架风载体型系数s=1.30.6516=0.850基本风压(kN/m2),重庆地区取0=0.4。(2).立杆计算a)计算立杆段的轴向力设计值按组合风荷载时计算N=1.2(NG1kNG2k)0.851.4NQK =10.401KN式中 NG1k脚手架结构自重标准值产生的轴向力NG1k =25.50.1360=3.468KN;NG2k 构配件自重标准值产生的轴向力NG2k =(21.40.9)0.35+0.141.4+0.00325.51.4=1.1

14、85KNNQk施工荷载标准值产生的轴向力总和NQk = 0.851.4【(1.421.40.35)0.91.41/2】=4.048KN;b)由风荷载设计值产生的立杆段弯矩M0.851.4Mk = 式中 Mk风荷载标准值产生的弯矩k风荷载标准值,取0.4KN/M2la立杆纵距h 立杆步距c)立杆计算长度l0kh=1.1551.51.40=2.43m式中 k 计算长度附加系数,其值取1.155;考虑脚手架整体稳定因素的单杆计算长度系数,查表取1.50;h 立杆步距;d)立杆稳定根据公式 ; 式中 N 计算立杆段的轴力设计值,经计算为10.401kN;轴心受压杆件稳定系数,根据长细比,查表取为0.197;A 截面面积,查表为:4.89cm2Mw计算立杆段由风荷载设计值产生的弯矩值0.204kNm;f钢材的抗压强度设计值,f=205N/mm2;W截面模量,查表为:5.08cm3;根据计算立杆稳定满足规范要求。(3).连墙件计算1)连墙件轴向力设计值Nl=NlwN0=2.47+5=7.47kN式中:Nl连墙杆的轴向力设计值(KN) Nlw风荷载产生的连墙杆的轴向力设计值,为1.4kAw=1.40.41.41.75320.3=2.47kN;N0-连墙件约束脚手架平面外变形所产生的轴向力(kN),
