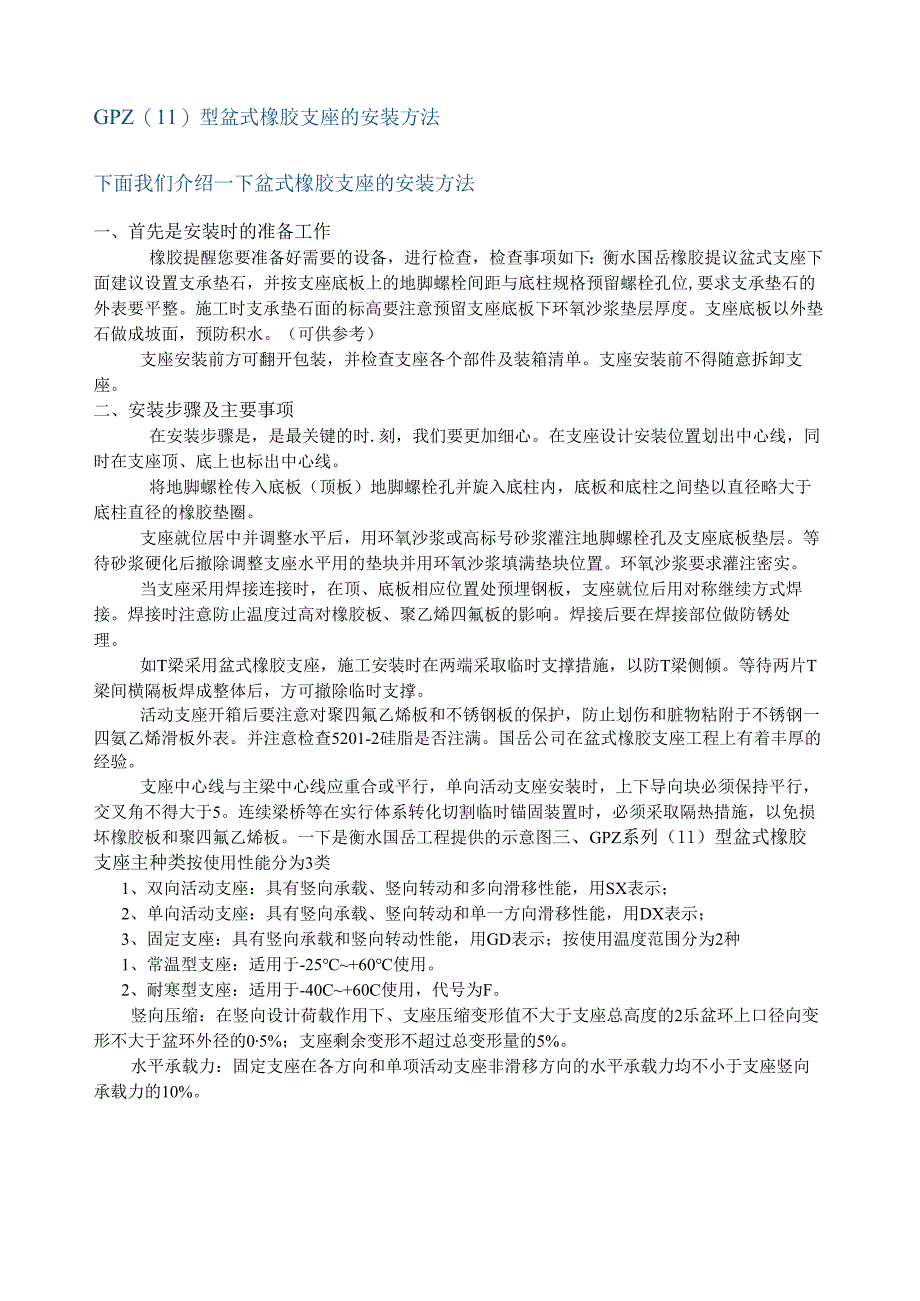

1、GPZ（11）型盆式橡胶支座的安装方法下面我们介绍一下盆式橡胶支座的安装方法一、首先是安装时的准备工作橡胶提醒您要准备好需要的设备，进行检查，检查事项如下：衡水国岳橡胶提议盆式支座下面建议设置支承垫石，并按支座底板上的地脚螺栓间距与底柱规格预留螺栓孔位,要求支承垫石的外表要平整。施工时支承垫石面的标高要注意预留支座底板下环氧沙浆垫层厚度。支座底板以外垫石做成坡面，预防积水。（可供参考）支座安装前方可翻开包装，并检查支座各个部件及装箱清单。支座安装前不得随意拆卸支座。二、安装步骤及主要事项在安装步骤是，是最关键的时.刻，我们要更加细心。在支座设计安装位置划出中心线，同时在支座顶、底上也标出中心线
2、。将地脚螺栓传入底板（顶板）地脚螺栓孔并旋入底柱内，底板和底柱之间垫以直径略大于底柱直径的橡胶垫圈。支座就位居中并调整水平后，用环氧沙浆或高标号砂浆灌注地脚螺栓孔及支座底板垫层。等待砂浆硬化后撤除调整支座水平用的垫块并用环氧沙浆填满垫块位置。环氧沙浆要求灌注密实。当支座采用焊接连接时，在顶、底板相应位置处预埋钢板，支座就位后用对称继续方式焊接。焊接时注意防止温度过高对橡胶板、聚乙烯四氟板的影响。焊接后要在焊接部位做防锈处理。如T梁采用盆式橡胶支座，施工安装时在两端采取临时支撑措施，以防T梁侧倾。等待两片T梁间横隔板焊成整体后，方可撤除临时支撑。活动支座开箱后要注意对聚四氟乙烯板和不锈钢板的保护
3、，防止划伤和脏物粘附于不锈钢一四氨乙烯滑板外表。并注意检查5201-2硅脂是否注满。国岳公司在盆式橡胶支座工程上有着丰厚的经验。支座中心线与主梁中心线应重合或平行，单向活动支座安装时，上下导向块必须保持平行，交叉角不得大于5。连续梁桥等在实行体系转化切割临时锚固装置时，必须采取隔热措施，以免损坏橡胶板和聚四氟乙烯板。一下是衡水国岳工程提供的示意图三、GPZ系列（11）型盆式橡胶支座主种类按使用性能分为3类1、双向活动支座：具有竖向承载、竖向转动和多向滑移性能，用SX表示；2、单向活动支座：具有竖向承载、竖向转动和单一方向滑移性能，用DX表示；3、固定支座：具有竖向承载和竖向转动性能，用GD表示

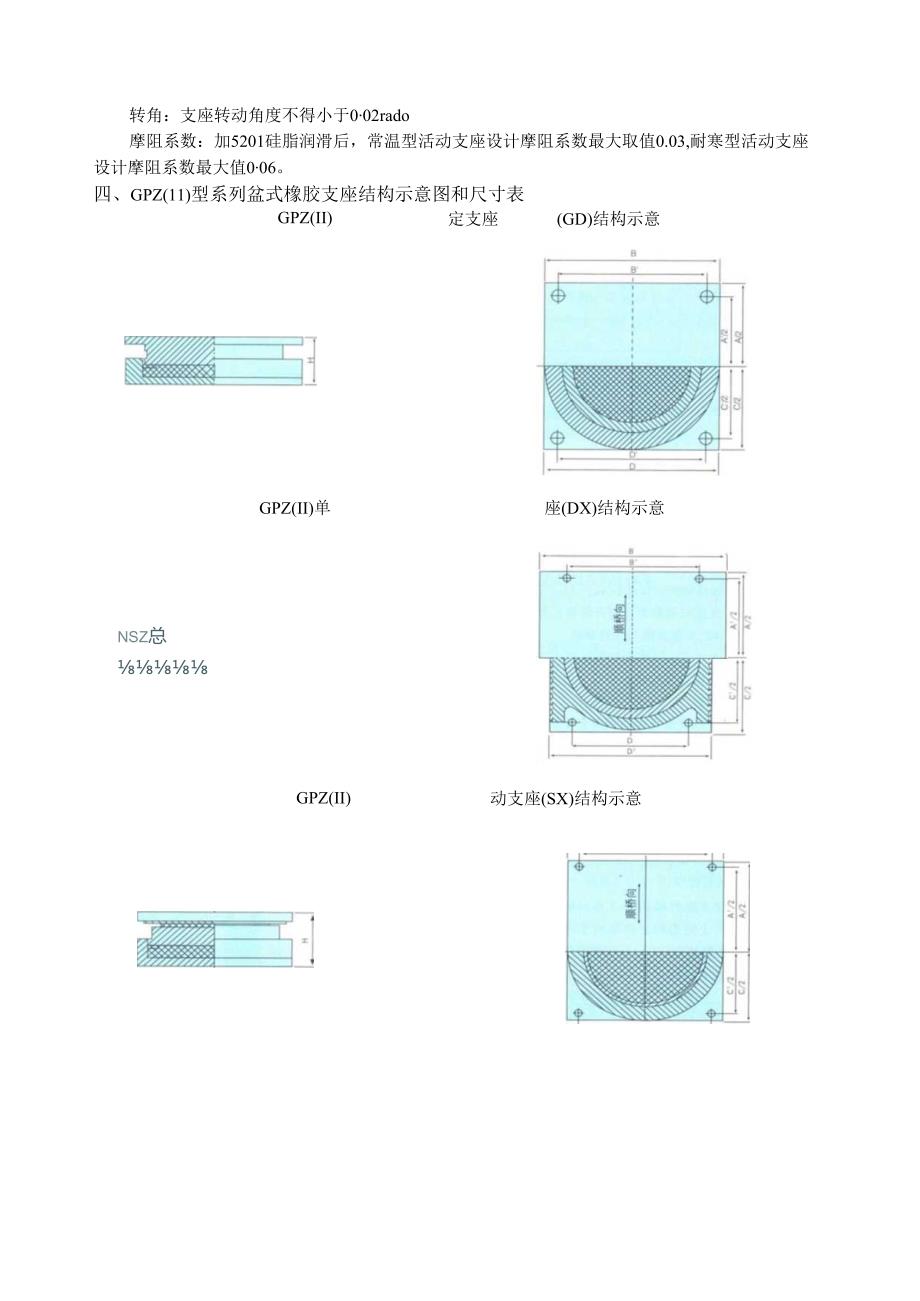

4、；按使用温度范围分为2种1、常温型支座：适用于-25+60使用。2、耐寒型支座：适用于-40C+60C使用，代号为F。竖向压缩：在竖向设计荷载作用下、支座压缩变形值不大于支座总高度的2乐盆环上口径向变形不大于盆环外径的05%；支座剩余变形不超过总变形量的5%。水平承载力：固定支座在各方向和单项活动支座非滑移方向的水平承载力均不小于支座竖向承载力的10%。转角：支座转动角度不得小于002rado摩阻系数：加5201硅脂润滑后，常温型活动支座设计摩阻系数最大取值0.03,耐寒型活动支座设计摩阻系数最大值006。四、GPZ(11)型系列盆式橡胶支座结构示意图和尺寸表GPZ(II)定支座(GD)结构示意GPZ(II)单座(DX)结构示意NSZ总GPZ(II)动支座(SX)结构示意
