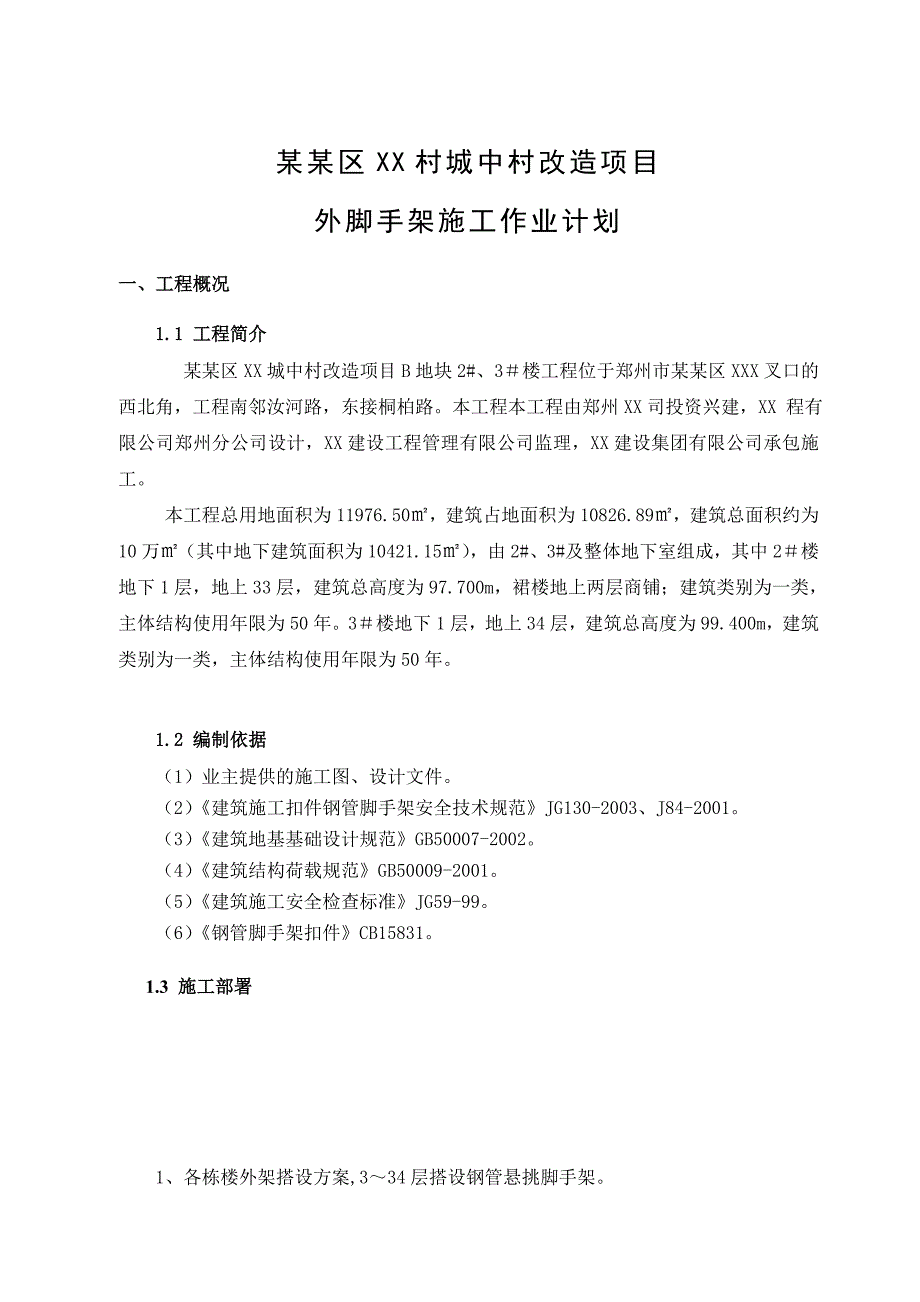

1、某某区XX村城中村改造项目外脚手架施工作业计划一、工程概况1.1 工程简介 某某区XX城中村改造项目B地块2#、3楼工程位于郑州市某某区XXX叉口的西北角，工程南邻汝河路，东接桐柏路。本工程本工程由郑州XX司投资兴建，XX 程有限公司郑州分公司设计，XX建设工程管理有限公司监理，XX建设集团有限公司承包施工。 本工程总用地面积为11976.50，建筑占地面积为10826.89，建筑总面积约为10万（其中地下建筑面积为10421.15），由2#、3#及整体地下室组成，其中2楼地下1层，地上33层，建筑总高度为97.700m，裙楼地上两层商铺；建筑类别为一类，主体结构使用年限为50年。3楼地下1层

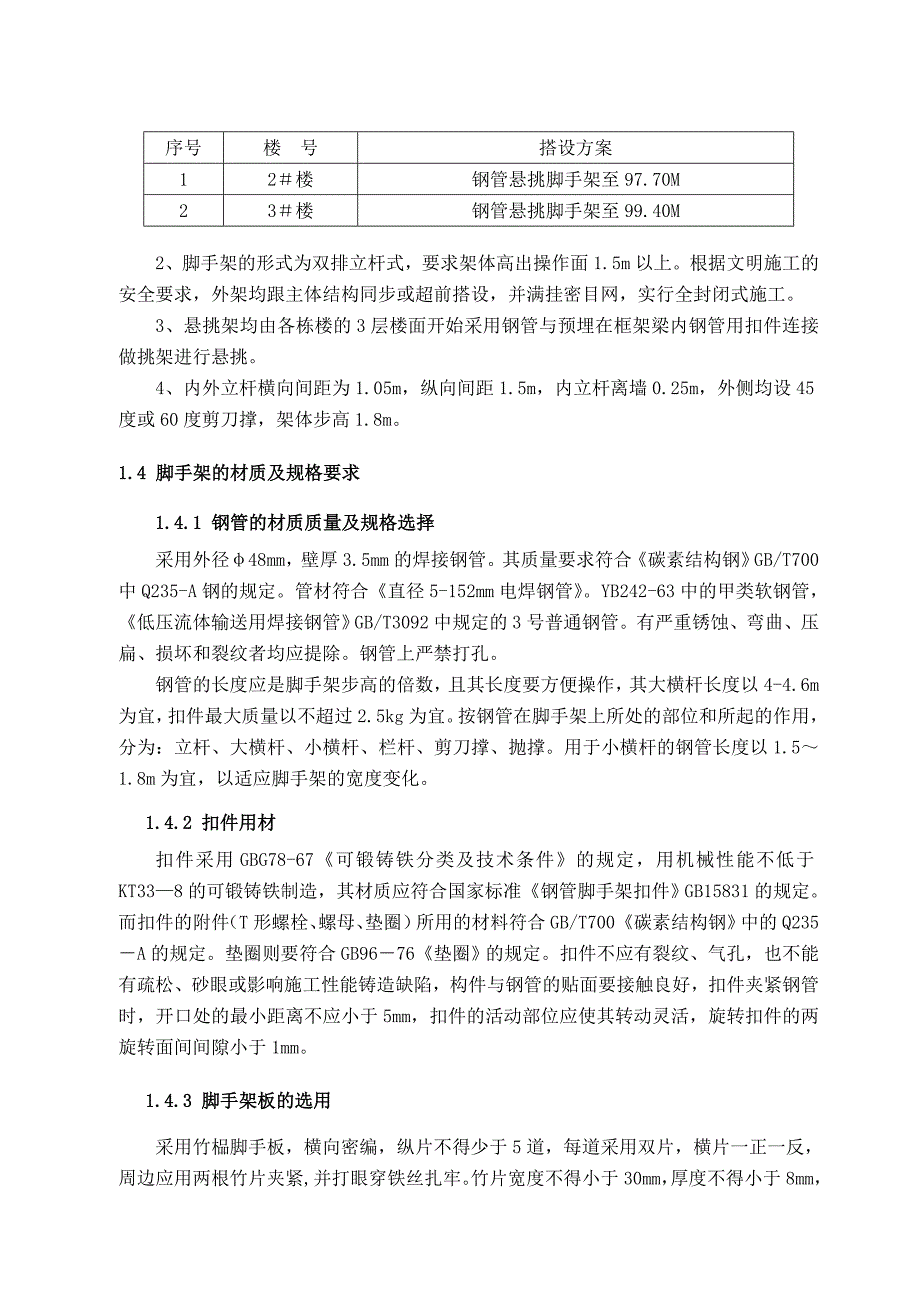

2、，地上34层，建筑总高度为99.400m，建筑类别为一类，主体结构使用年限为50年。1.2 编制依据（1）业主提供的施工图、设计文件。（2）建筑施工扣件钢管脚手架安全技术规范JG130-2003、J84-2001。（3）建筑地基基础设计规范GB50007-2002。（4）建筑结构荷载规范GB50009-2001。（5）建筑施工安全检查标准JG59-99。（6）钢管脚手架扣件CB15831。1.3 施工部署1、各栋楼外架搭设方案,334层搭设钢管悬挑脚手架。序号楼 号搭设方案12楼钢管悬挑脚手架至97.70M23楼钢管悬挑脚手架至99.40M2、脚手架的形式为双排立杆式，要求架体高出操作面1.5
3、m以上。根据文明施工的安全要求，外架均跟主体结构同步或超前搭设，并满挂密目网，实行全封闭式施工。3、悬挑架均由各栋楼的3层楼面开始采用钢管与预埋在框架梁内钢管用扣件连接做挑架进行悬挑。4、内外立杆横向间距为1.05m，纵向间距1.5m，内立杆离墙0.25m，外侧均设45度或60度剪刀撑，架体步高1.8m。1.4 脚手架的材质及规格要求1.4.1 钢管的材质质量及规格选择采用外径48mm，壁厚3.5mm的焊接钢管。其质量要求符合碳素结构钢GB/T700中Q235-A钢的规定。管材符合直径5-152mm电焊钢管。YB242-63中的甲类软钢管，低压流体输送用焊接钢管GB/T3092中规定的3号普通
4、钢管。有严重锈蚀、弯曲、压扁、损坏和裂纹者均应提除。钢管上严禁打孔。钢管的长度应是脚手架步高的倍数，且其长度要方便操作，其大横杆长度以4-4.6m为宜，扣件最大质量以不超过2.5kg为宜。按钢管在脚手架上所处的部位和所起的作用，分为：立杆、大横杆、小横杆、栏杆、剪刀撑、抛撑。用于小横杆的钢管长度以1.51.8m为宜，以适应脚手架的宽度变化。1.4.2 扣件用材扣件采用GBG78-67可锻铸铁分类及技术条件的规定，用机械性能不低于KT338的可锻铸铁制造，其材质应符合国家标准钢管脚手架扣件GB15831的规定。而扣件的附件（T形螺栓、螺母、垫圈）所用的材料符合GB/T700碳素结构钢中的Q235

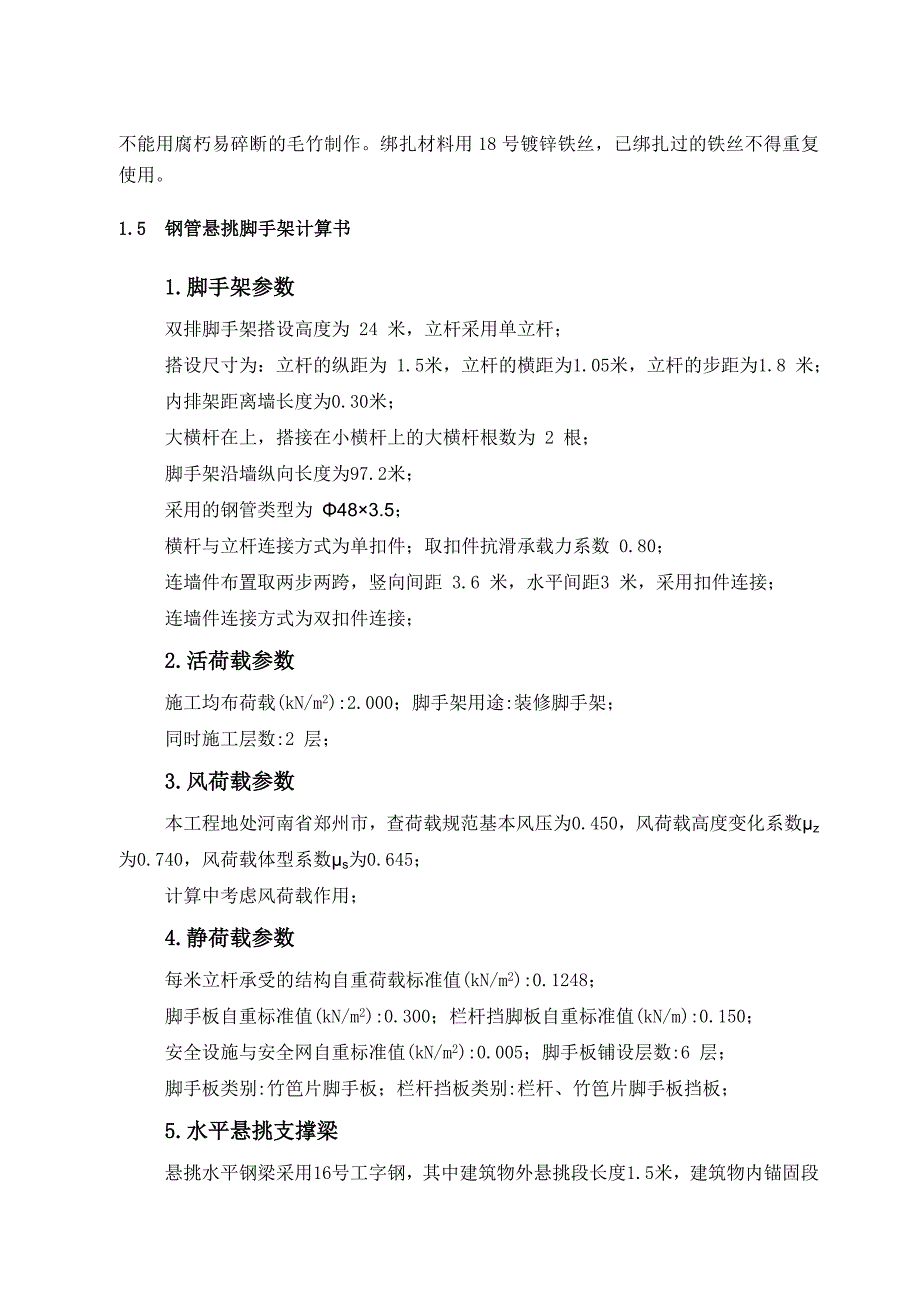

5、A的规定。垫圈则要符合GB9676垫圈的规定。扣件不应有裂纹、气孔，也不能有疏松、砂眼或影响施工性能铸造缺陷，构件与钢管的贴面要接触良好，扣件夹紧钢管时，开口处的最小距离不应小于5mm，扣件的活动部位应使其转动灵活，旋转扣件的两旋转面间间隙小于1mm。1.4.3 脚手架板的选用采用竹榀脚手板，横向密编，纵片不得少于5道，每道采用双片，横片一正一反，周边应用两根竹片夹紧,并打眼穿铁丝扎牢。竹片宽度不得小于30mm，厚度不得小于8mm，不能用腐朽易碎断的毛竹制作。绑扎材料用18号镀锌铁丝，已绑扎过的铁丝不得重复使用。1.5 钢管悬挑脚手架计算书1.脚手架参数双排脚手架搭设高度为 24 米，立杆采用
6、单立杆；搭设尺寸为：立杆的纵距为 1.5米，立杆的横距为1.05米，立杆的步距为1.8 米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为97.2米；采用的钢管类型为 483.5； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步两跨，竖向间距 3.6 米，水平间距3 米，采用扣件连接；连墙件连接方式为双扣件连接；2.活荷载参数施工均布荷载(kN/m2):2.000；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处河南省郑州市，查荷载规范基本风压为0.450，风荷载高度变化系数z为0.740
7、，风荷载体型系数s为0.645；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:6 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.5米，建筑物内锚固段长度3米。与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C35；6.拉绳与支杆参数支撑数量为:1； 钢丝绳安全系数为:8.000；钢
8、丝绳与墙距离为(m):3.000；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.2 m。 二、大横杆的计算:按照扣件式钢管脚手架安全技术规范(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。2.1 均布荷载值计算大横杆的自重标准值:P1=0.038 kN/m ；脚手板的自重标准值:P2=0.31.05/(2+1)=0.105 kN/m ；活荷载标准值: Q=21.05/(2+1)=0.7 kN/m；静荷载的设计值: q1=1.20.038+1
9、.20.105=0.172 kN/m；活荷载的设计值: q2=1.40.7=0.98 kN/m； 图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图2 大横杆设计荷载组合简图(支座最大弯矩)2.2. 强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: 跨中最大弯距为M1max=0.080.1721.52+0.100.981.52kN.m251 kN.m；支座最大弯距计算公式如下: 支座最大弯距为 M2max= -0.100.1721.52-0.1170.981.52 =-0.297 kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算：=Max(0.2511
10、06,0.297106)/5080=58.465 N/mm2；大横杆的最大弯曲应力为 = 58.465 N/mm2 小于 大横杆的抗压强度设计值 f=205 N/mm2，满足要求！2.3. 挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下： 其中： 静荷载标准值: q1= P1+P2=0.038+0.105=0.143 kN/m； 活荷载标准值: q2= Q =0.7 kN/m；最大挠度计算值为：V= 0.6770.14315004/(1002.06105)+0.9900.715004/(1002.06105) = 1.593 mm；大横杆的最大挠度 1.593 mm 小于
11、 大横杆的最大容许挠度 1500/150 mm与10 mm，满足要求！ 三、小横杆的计算:根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。3.1 荷载值计算大横杆的自重标准值：p1= 0.0381.5 = 0.058 kN；脚手板的自重标准值：P2=0.31.051.5/(2+1)=0.158 kN；活荷载标准值：Q=21.051.5/(2+1) =1.050 kN；集中荷载的设计值: P=1.2(0.058+0.158)+1.4 1.05 =
12、1.728 kN； 小横杆计算简图3.2. 强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: Mqmax = 1.20.0381.052/8 = 0.006 kN.m；集中荷载最大弯矩计算公式如下: Mpmax = 1.7281.05/3 = 0.605 kN.m ；最大弯矩 M= Mqmax + Mpmax = 0.611 kN.m；最大应力计算值 = M / W = 0.611106/5080=120.313 N/mm2 ；小横杆的最大弯曲应力 =120.313 N/mm2 小于 小横杆的抗压强度设计值 205 N/mm2，
13、满足要求！3.3 挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下: Vqmax=50.03810504/(3842.06105) = 0.024 mm ；大横杆传递荷载 P = p1 + p2 + Q = 0.058+0.158+1.05 = 1.265 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下: Vpmax = 1265.11050(310502-410502/9 ) /(722.06105 ) = 2.07 mm；最大挠度和 V = Vqmax + Vpmax = 0.024+2.07 = 2.
14、094 mm；小横杆的最大挠度为 2.094 mm 小于 小横杆的最大容许挠度 1050/150=7与10 mm,满足要求！ 四、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取6.40 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1 = 0.0381.52/2=0.058 kN；小横杆的自重标准值: P2 = 0.0381.05/2=0.02 kN；脚手板的自重标准值: P3 = 0.31.051.5/2=0.236 kN；活荷载标准值: Q = 21.051.5 /2 = 1.575 kN；荷载的设计值: R=1.2(0.058+0.02+0.236)+1.41.575=2.582 kN；R 6.40 kN，单扣件抗滑承载
