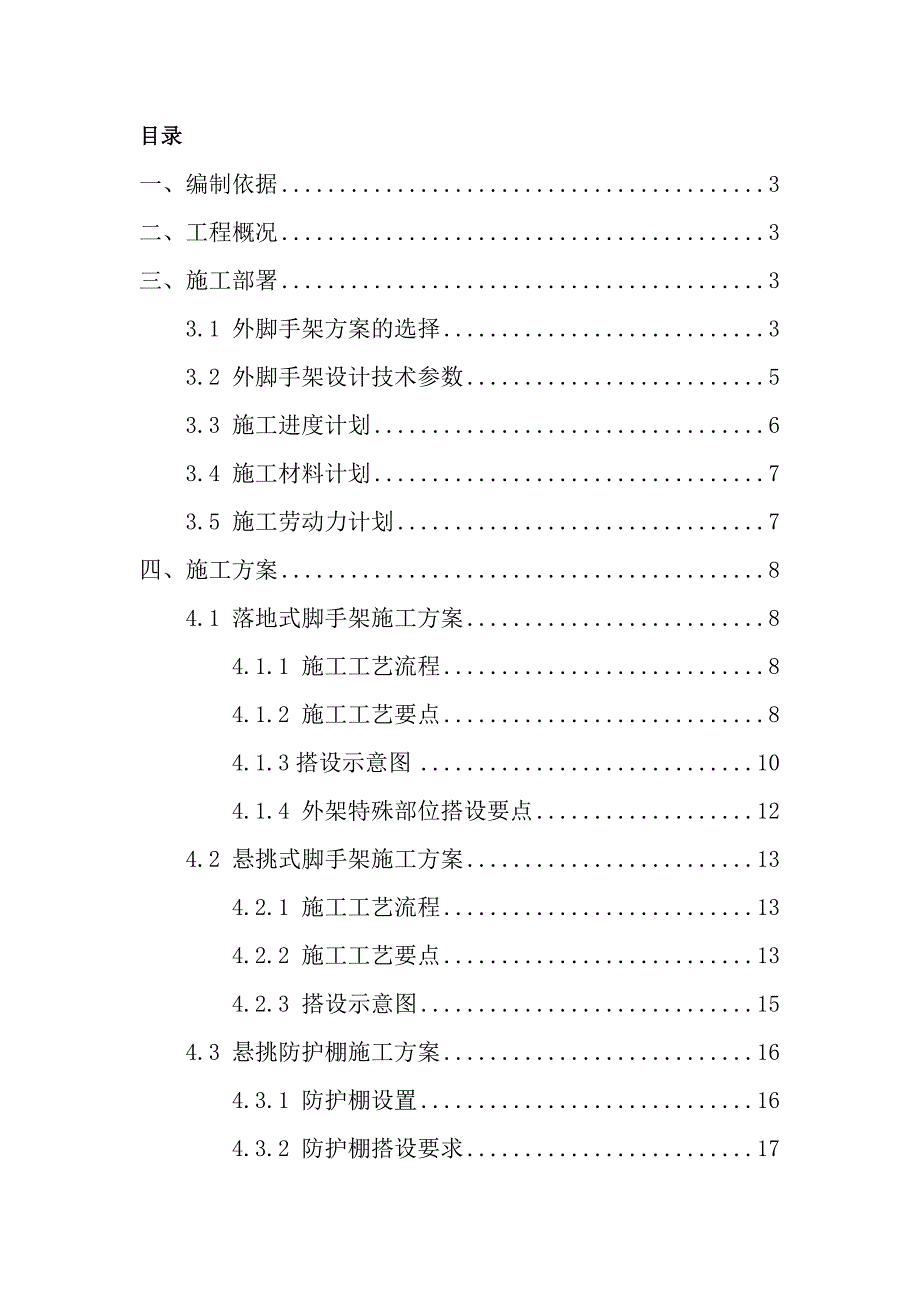

1、目录一、编制依据3二、工程概况3三、施工部署33.1 外脚手架方案的选择33.2 外脚手架设计技术参数53.3 施工进度计划63.4 施工材料计划73.5 施工劳动力计划7四、施工方案84.1 落地式脚手架施工方案84.1.1 施工工艺流程84.1.2 施工工艺要点84.1.3搭设示意图104.1.4 外架特殊部位搭设要点124.2 悬挑式脚手架施工方案134.2.1 施工工艺流程134.2.2 施工工艺要点134.2.3 搭设示意图154.3 悬挑防护棚施工方案164.3.1 防护棚设置164.3.2 防护棚搭设要求174.3.3 防护棚的拆除17五、脚手架拆除方案18六、施工质量保证措施1

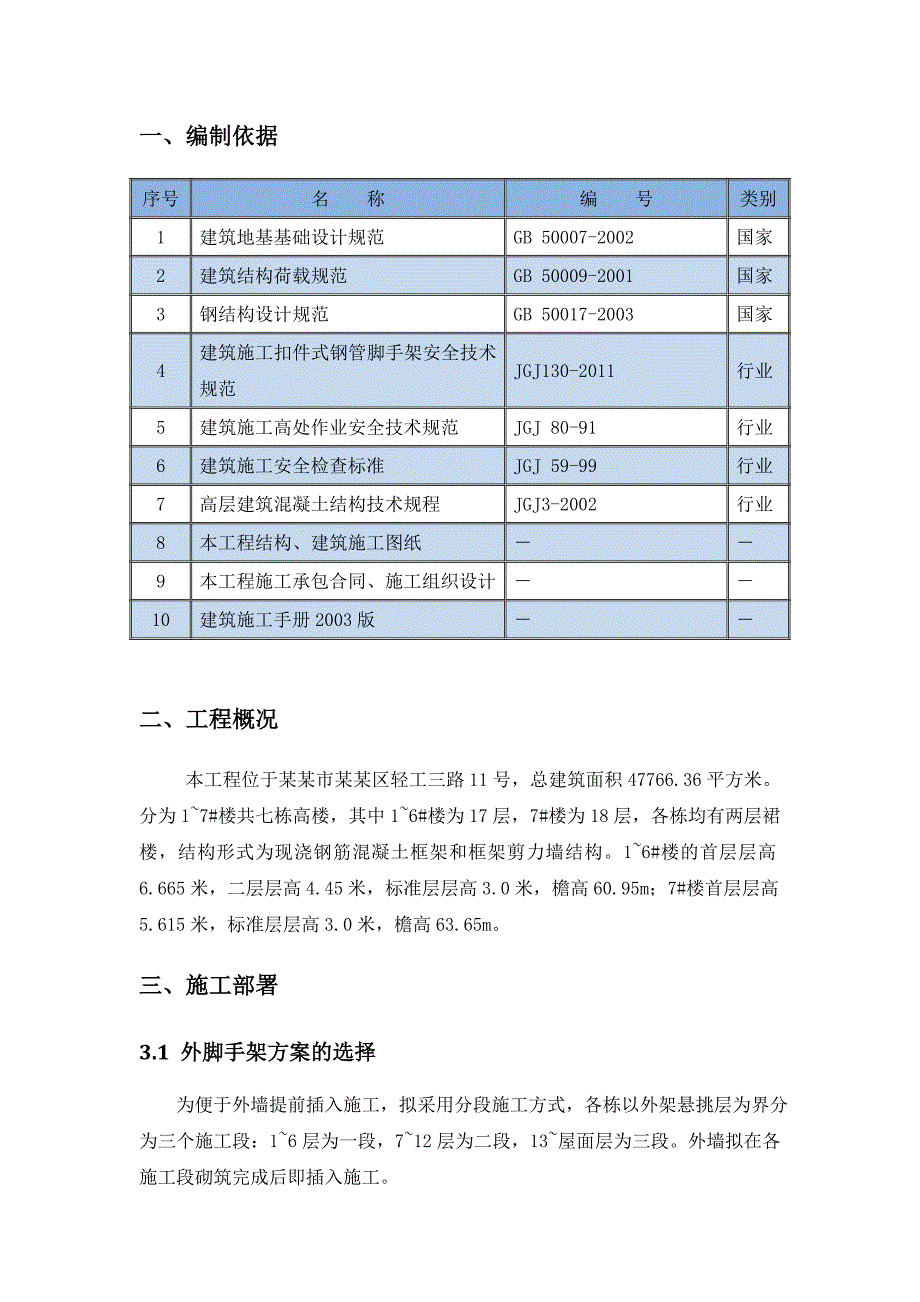

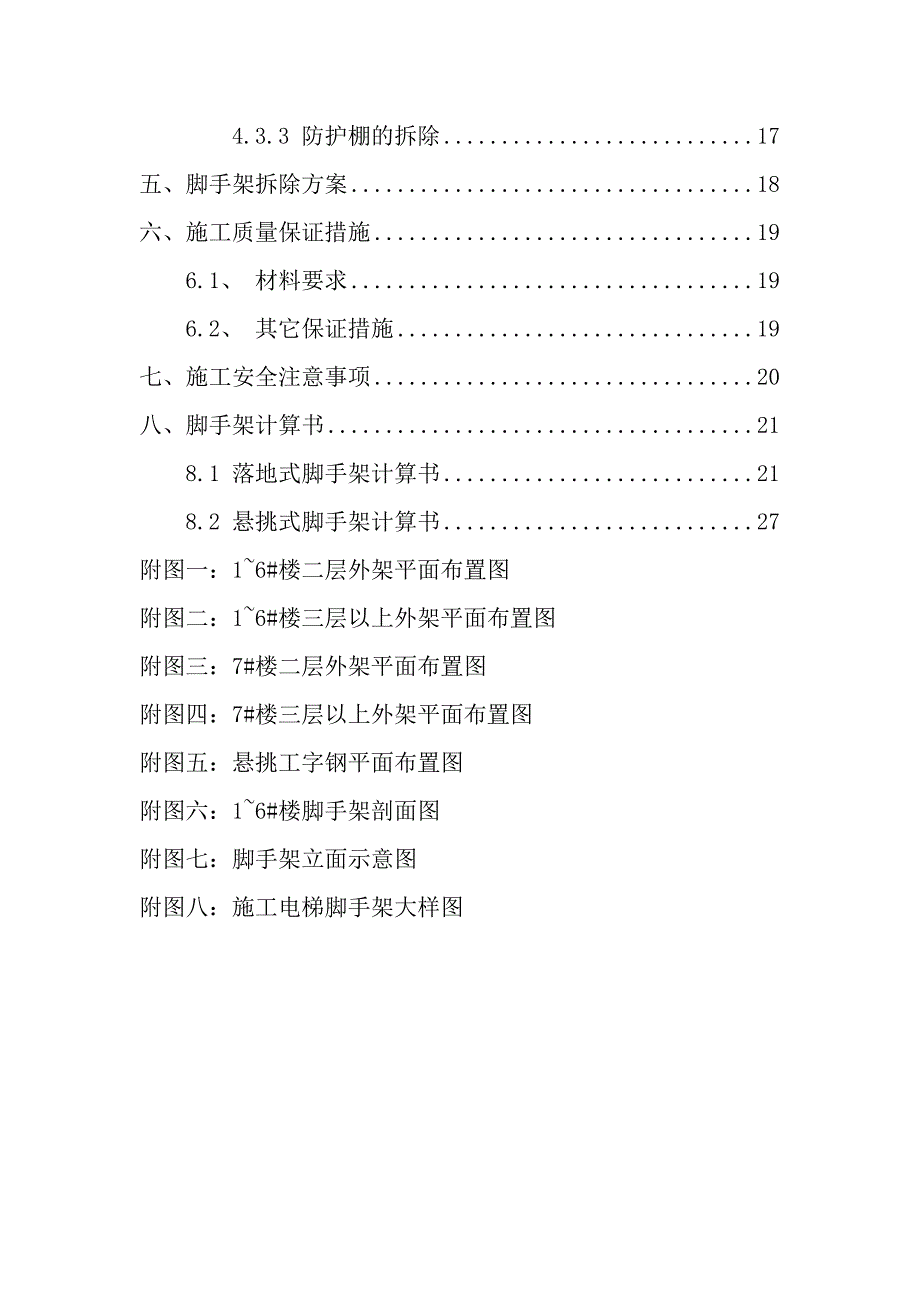

2、96.1、 材料要求196.2、 其它保证措施19七、施工安全注意事项20八、脚手架计算书218.1 落地式脚手架计算书218.2 悬挑式脚手架计算书27附图一：16#楼二层外架平面布置图附图二：16#楼三层以上外架平面布置图附图三：7#楼二层外架平面布置图附图四：7#楼三层以上外架平面布置图附图五：悬挑工字钢平面布置图附图六：16#楼脚手架剖面图附图七：脚手架立面示意图附图八：施工电梯脚手架大样图一、编制依据序号名 称编 号类别1建筑地基基础设计规范GB 50007-2002国家2建筑结构荷载规范GB 50009-2001国家3钢结构设计规范GB 50017-2003国家4建筑施工扣件式钢管
3、脚手架安全技术规范JGJ130-2011行业5建筑施工高处作业安全技术规范JGJ 80-91行业6建筑施工安全检查标准JGJ 59-99行业7高层建筑混凝土结构技术规程JGJ3-2002行业8本工程结构、建筑施工图纸9本工程施工承包合同、施工组织设计10建筑施工手册2003版二、工程概况本工程位于某某市某某区轻工三路11号，总建筑面积47766.36平方米。分为17#楼共七栋高楼，其中16#楼为17层，7#楼为18层，各栋均有两层裙楼，结构形式为现浇钢筋混凝土框架和框架剪力墙结构。16#楼的首层层高6.665米，二层层高4.45米，标准层层高3.0米，檐高60.95m；7#楼首层层高5.615
4、米，标准层层高3.0米，檐高63.65m。三、施工部署3.1 外脚手架方案的选择 为便于外墙提前插入施工，拟采用分段施工方式，各栋以外架悬挑层为界分为三个施工段：16层为一段，712层为二段，13屋面层为三段。外墙拟在各施工段砌筑完成后即插入施工。根据本工程造型特点及外墙施工工期要求,本工程脚手架采用落地式脚手架与悬挑式脚手架结合的方式。17#楼七层砼板面以下采用落地式脚手架，高度为23.1m。以上采用悬挑式外脚手架，分两次悬挑：挑架工字钢第一道布置在七层砼板面，悬挑6层，高度为18米；第二道布置在十三层砼楼面，悬挑5层，高度为16.8米（7#楼悬挑6层，高度为19.8米），外脚手架高于女儿墙
5、1.5m。屋面机房层局部6m 不考虑在悬挑内，采取完全卸荷的措施单独搭设。另，7#楼东侧裙楼区域因市政配电房影响，暂不施工，架体无法自裙楼楼面搭设，故东侧架体从自然地面起搭设。为不影响后续裙楼结构施工，拟在东侧立面四层增加悬挑工字钢一道，四层以上悬挑，四层以下落地架裙楼结构施工前拆除，具体区域详见附图。屋面机房层另行搭设落地式脚手架，架体自屋面结构搭设。本工程落地式钢管脚手架高度未超过24m，悬挑脚手架高度未超过20m，故不需进行专家认证。悬挑示意图如下：3.2 外脚手架设计技术参数3.2.1 落地式脚手架设计技术参数搭设参数普通型钢悬挑脚手架立杆横向间距或排距lb (m)0.8立杆纵向间距或
6、跨距la(m)1.5立杆步距h(m)1.8脚手架计算高度H(m)23.1立杆类型单立杆大小横杆位置小横杆在下，大横杆在上内排架距离墙长度a(m)0.3连墙件设置各层每三跨设置一道，预埋钢管扣件连接3.2.2 悬挑式脚手架设计技术参数搭设参数普通型钢悬挑脚手架立杆横向间距或排距lb (m)0.8立杆纵向间距或跨距la(m)1.5立杆步距h(m)1.8脚手架计算高度H(m)19.8立杆类型单立杆大小横杆位置小横杆在下，大横杆在上工字钢大小16#，4m长钢丝绳大小18mm工字钢锚固长度2.5钢丝绳间距1.5内排架距离墙长度a(m)0.3连墙件设置各层每三跨设置一道，预埋钢管扣件连接预埋环U型，一级钢
7、203.3 施工进度计划序号施工部位搭设时间拆除时间15-6#楼2011.82011.112012.22012.323-4#楼2011.82011.112012.22012.331-2#楼2011.82011.122012.22012.347#楼2011.92011.122012.32012.43.4 施工材料计划序号构件名称种类/规格投入量单位租赁/购置1立杆48*3.25750T购置2横杆48*3.25购置3剪刀撑48*3.25购置4扫地杆48*3.25购置5踢脚板高度20cm11000M购置616#工字钢高度160mm98T购置7钢丝绳直径18mm5880M购置8铁片脚手板（钢笆）0.6
8、m*1.2m 18200块租赁9扣件十字17.5万个租赁旋转对接10密目安全网1.8*6m43850M2租赁备注：1、外架外侧的钢管统一刷黄色油漆，剪刀撑刷红白相间的油漆，两者间间隔500mm。3.5 施工劳动力计划序号人员数量进场时间备注1架子工302010.8架子搭设、维护、拆除2安全员22010.8专职安全检查四、施工方案4.1 落地式脚手架施工方案4.1.1 施工工艺流程场地平整、夯实100mm厚砼垫层浇筑定位设置木垫块搭设纵向扫地杆搭设立杆搭设横向扫地杆搭设小横杆搭设大横杆搭设剪刀撑搭设连墙杆铺脚手片搭设踢脚板扎安全网检查验收4.1.2 施工工艺要点序号施工工艺施工方法1场地平整、夯
9、实 用打夯机对建筑物周边的回填土进行平整，夯实。2垫层浇筑采用C15的混凝土进行硬化，混凝土硬化厚度为10cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。3定位 根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。4搭设纵向扫地杆设置纵向扫地杆，连接于立脚点杆上，离底座20cm左右。5搭设立杆立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头
10、中心距主节点的距离不大于60cm。立杆的垂直偏差应控制在不大于架高的1/200。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架两立杆的边线要与墙面垂直。立杆接长时，宜先立外排，后立内排。6搭设横向扫地杆在纵向扫地杆上设置横向扫地杆，连接立杆下端，防止立杆底端在横向发生位移。7大小横杆设置大横杆在脚手架高度方向的间距按设计步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm左右。外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。8搭设剪刀撑剪刀撑角度为45600，在脚手架外侧整个长度和高度
11、上连续设置。剪刀撑采用连接搭接，不少于3个扣件。9搭设连墙件连墙件布置按楼层每三跨设置连墙拉结件。拉结件在转角范围内和顶部处进行加密。拉结件应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。10铺脚手板脚手架里排立杆与结构层之间均应铺设木板，板宽为300mm，里外立杆间应满铺脚手板，无探头板。满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施脚手片须用18#铁丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好
12、无损的脚手片，发现有破损的要及时更换。11搭设踢脚板 在外立杆里侧设置200mm高的踢脚板，踢脚板采用木模板制作或成品踢脚板，并刷上红白警示标志。踢脚板每两步设置一道。12挂安全网脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。选用18铅丝张挂安全网，要求严密、平整。13检查验收脚手架及其地基基础应在下列阶段进行检查与验收：1、基础完工后及脚手架搭设前；2、作业层上施加荷载前；3、每搭设完 6m8m 高度后；4、达到设计高度后；5、遇有六级强风及以上风或大雨后，冻结地区解冻后；6、停用超过一个月。4.1.3搭设示意图 连墙件设置4.1.4 外架特殊部
13、位搭设要点4.1.4.1卸料平台、人货梯处为满足工程材料转运的要求，各栋裙楼一层以下搭设落地式的卸料平台，尺寸如下：纵、横距1200mm，步距1500mm，搭设高度5.6m，外侧连续设置剪刀撑，靠结构一侧每层均分设置三道连墙件 。落地式卸料平台的使用要求：A、平台顶部必须满铺模板作为材料转运的平台B、整个外侧必须设置1200mm高的防护栏杆C、经验算，平台限载1.5T，现场悬挂限载警示牌D、搭设完成后必须经过项目验收方可投入使用，在长时间停止使用，再次启用时，需重新组织检查验收合格后方可使用，卸料平台处的外架连墙杆件需加密设置，卸料平台宜搭至脚手架外缘，宽度应不小于提升架宽度，平台采用4cm以
14、上木板与架料方向垂直铺设；卸料平台不得与脚手、提升架连接；卸料平台边缘要有防护措施。对于标准层的材料转运，采用型钢悬挑卸料平台，见专项方案，本方案中不做叙述。 人货梯架子需与外架分开，不得使用外架作为人货电梯架子。架体搭设的方式及要求如下：预留出电梯门洞的尺寸，其余部分除步距调整为1.5m外，其它同外架，为了增强架体的受力的均匀性，沿立面设置之字型斜撑。4.1.4.2出入口材料搬运的出入口及开口处两侧，内外立杆用双根钢管，用扣件紧固。在出入口外侧上面搭设安全遮棚，棚宽大于出入口的宽度，棚顶满铺双层脚手片。4.1.4.3 之字型斜道 斜道应附着外脚手架或建筑物设置；运料斜道宽度不应小于 1.5m，坡度不应大于 1:6；人行斜道宽度不应小于 0.8m，坡度不应大于 1
