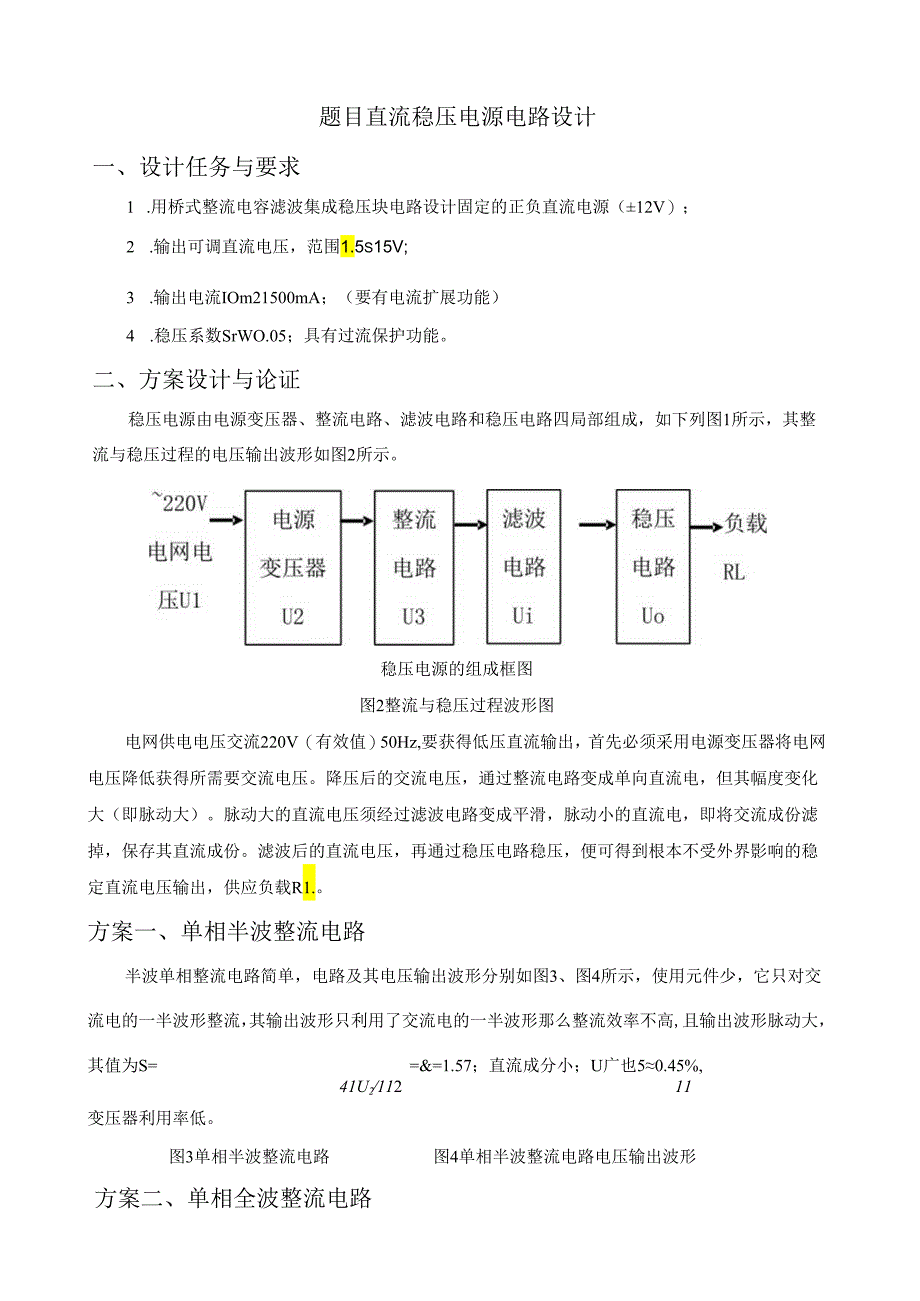

1、题目直流稳压电源电路设计一、设计任务与要求1 .用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（12V）；2 .输出可调直流电压，范围1.5s15V;3 .输出电流IOm21500mA；（要有电流扩展功能）4 .稳压系数SrWO.05；具有过流保护功能。二、方案设计与论证稳压电源由电源变压器、整流电路、滤波电路和稳压电路四局部组成，如下列图1所示，其整流与稳压过程的电压输出波形如图2所示。稳压电源的组成框图图2整流与稳压过程波形图电网供电电压交流220V（有效值）50Hz,要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。降压后的交流电压，通过整流电路变成单向
2、直流电，但其幅度变化大（即脉动大）。脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保存其直流成份。滤波后的直流电压，再通过稳压电路稳压，便可得到根本不受外界影响的稳定直流电压输出，供应负载R1.。方案一、单相半波整流电路半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形那么整流效率不高,且输出波形脉动大，其值为S=&=1.57；直流成分小；U广也50.45%,41U211211变压器利用率低。图3单相半波整流电路方案二、单相全波整流电路图4单相半波整流电路电压输出波形使用的整流器

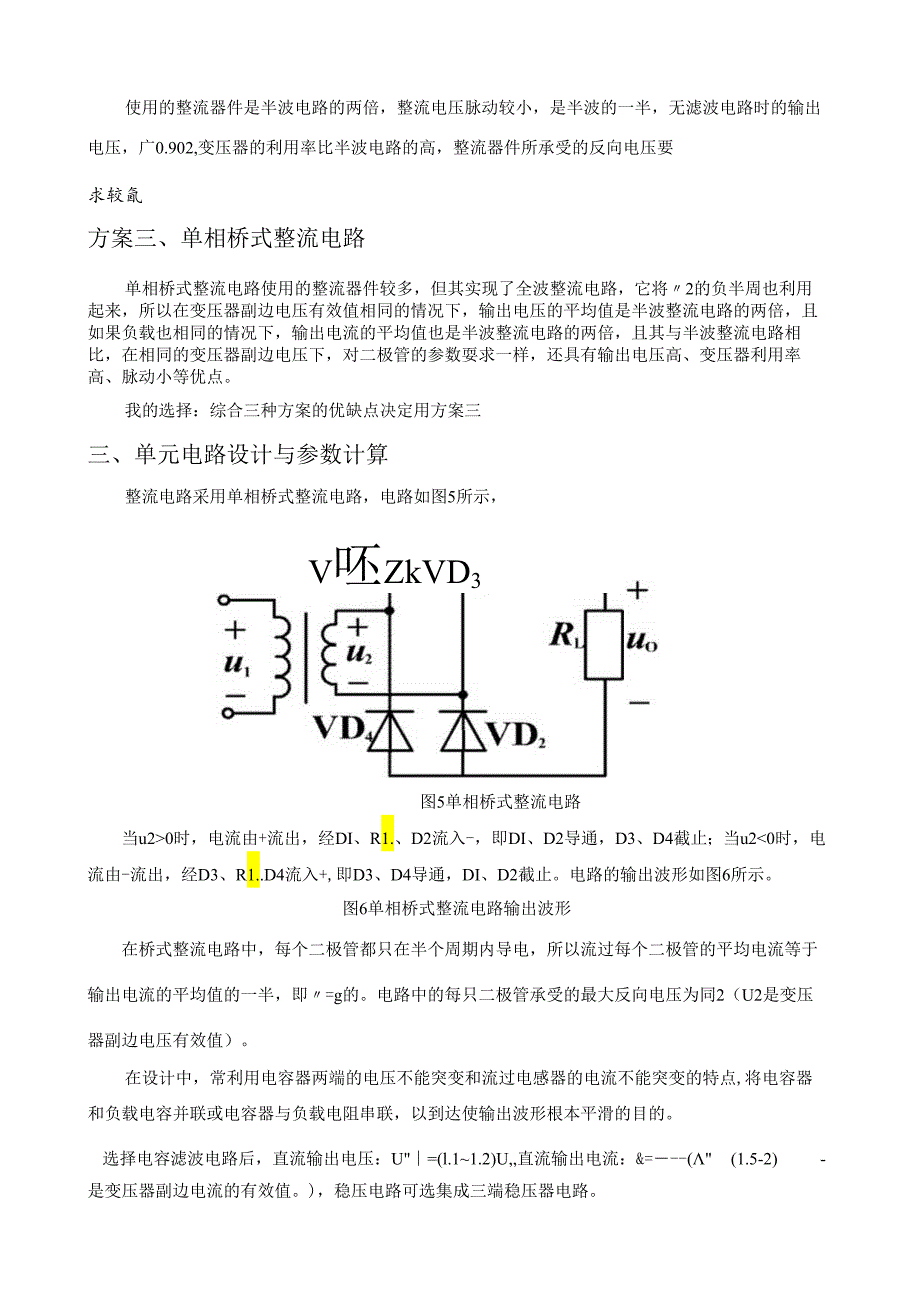

3、件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压，广0.902,变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较氤方案三、单相桥式整流电路单相桥式整流电路使用的整流器件较多，但其实现了全波整流电路，它将2的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电压的平均值是半波整流电路的两倍，且如果负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍，且其与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数耍求一样，还具有输出电压高、变压器利用率高、脉动小等优点。我的选择：综合三种方案的优缺点决定用方案三三、单元电路设计与参数计算整流
4、电路采用单相桥式整流电路，电路如图5所示，V呸ZkVD3图5单相桥式整流电路当u20时，电流由+流出，经DI、R1.、D2流入-，即DI、D2导通，D3、D4截止；当u20时，电流由-流出，经D3、R1.D4流入+,即D3、D4导通，DI、D2截止。电路的输出波形如图6所示。图6单相桥式整流电路输出波形在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电流等于输出电流的平均值的一半，即=g的。电路中的每只二极管承受的最大反向电压为同2（U2是变压器副边电压有效值）。在设计中，常利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点,将电容器和负载电容并联或电容器与

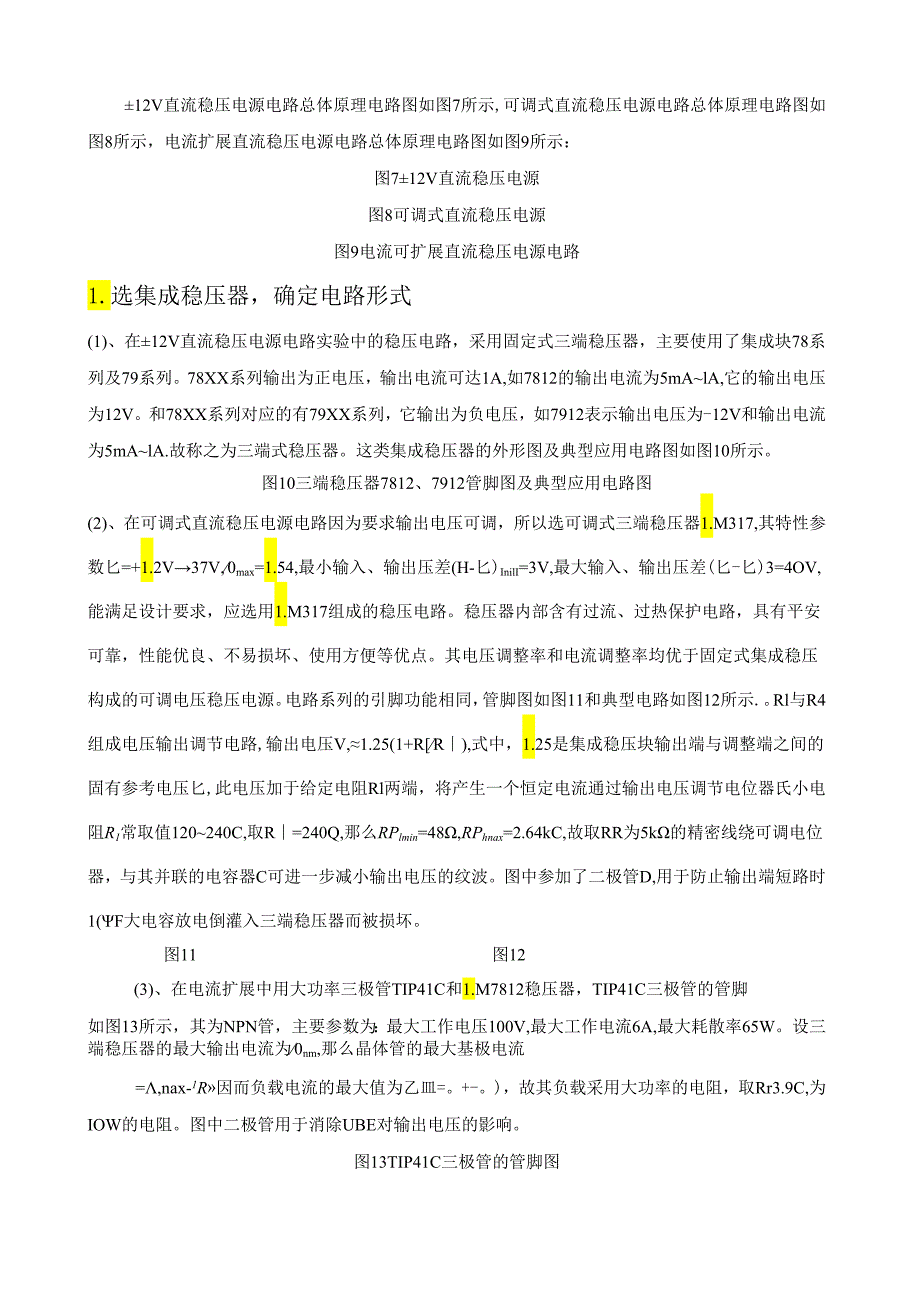

5、负载电阻串联，以到达使输出波形根本平滑的目的。选择电容滤波电路后，直流输出电压：U=(l.11.2)U,直流输出电流：&=-(1.5-2)-是变压器副边电流的有效值。)，稳压电路可选集成三端稳压器电路。12V直流稳压电源电路总体原理电路图如图7所示,可调式直流稳压电源电路总体原理电路图如图8所示，电流扩展直流稳压电源电路总体原理电路图如图9所示：图712V直流稳压电源图8可调式直流稳压电源图9电流可扩展直流稳压电源电路1.选集成稳压器，确定电路形式(1)、在12V直流稳压电源电路实验中的稳压电路，采用固定式三端稳压器，主要使用了集成块78系列及79系列。78XX系列输出为正电压，输出电流可达1
6、A,如7812的输出电流为5mAlA,它的输出电压为12V。和78XX系列对应的有79XX系列，它输出为负电压，如7912表示输出电压为-12V和输出电流为5mAlA.故称之为三端式稳压器。这类集成稳压器的外形图及典型应用电路图如图10所示。图10三端稳压器7812、7912管脚图及典型应用电路图(2)、在可调式直流稳压电源电路因为要求输出电压可调，所以选可调式三端稳压器1.M317,其特性参数匕=+1.2V37V,0max=1.54,最小输入、输出压差(H-匕)InilI=3V,最大输入、输出压差(匕-匕)3=4OV,能满足设计要求，应选用1.M317组成的稳压电路。稳压器内部含有过流、过热
7、保护电路，具有平安可靠，性能优良、不易损坏、使用方便等优点。其电压调整率和电流调整率均优于固定式集成稳压构成的可调电压稳压电源。电路系列的引脚功能相同，管脚图如图11和典型电路如图12所示.。Rl与R4组成电压输出调节电路,输出电压V,1.25(1+RR),式中，1.25是集成稳压块输出端与调整端之间的固有参考电压匕,此电压加于给定电阻Rl两端，将产生一个恒定电流通过输出电压调节电位器氏小电阻R1常取值120240C,取R=240Q,那么RPlmin=48,RPhnax=2.64kC,故取RR为5k的精密线绕可调电位器，与其并联的电容器C可进一步减小输出电压的纹波。图中参加了二极管D,用于防止
8、输出端短路时1(F大电容放电倒灌入三端稳压器而被损坏。图11图12(3)、在电流扩展中用大功率三极管TIP41C和1.M7812稳压器，TIP41C三极管的管脚如图13所示，其为NPN管，主要参数为：最大工作电压100V,最大工作电流6A,最大耗散率65W。设三端稳压器的最大输出电流为0nm,那么晶体管的最大基极电流=,nax-1R因而负载电流的最大值为乙皿=。+-。)，故其负载采用大功率的电阻，取Rr3.9C,为IOW的电阻。图中二极管用于消除UBE对输出电压的影响。图13TIP41C三极管的管脚图2 选择电源变压器电源变压器的作用是将电网220V的交流电压Ul变换成整流滤波电路所需要的交流
9、电压U2,通常根据变压器副边输出的功率g来选购(或自绕)变压器。变压器副边与原边的功率比为式中，为变压器的效率。一般小型变压器的效率如表1所示。表1小型变压器的效率功率6/VA101030308080-200效率0.60.70.80.85由1.M317输入电压与输出电压的最小压差(匕-匕)nin=3V,最大压差为(匕-9)max=40V,可得到1.M317的输入电压范围为：15V+3V1.5V+40V18V41.5V副边电压VVmin1.l=181.lV,取匕=17V,副边电流1.5A,取耳=IA通过电流扩展可到达21.5A,那么变压器副边输出功率P1I2V2=25.5Wo由表1可得到变压器的
10、效率=0.7,那么原边输入功率?/=36.43W0为留有余地，选功率为50W的电源变压器。3 .选整流二极管及滤波电容(1)、在12V直流稳压电源电路设计中整流二极管D选IN4007即可，其极限参数为fw1()()()V,Zf=IA,满足必同。滤波电容容量较大，一般采用电解电容器，选用3300/50V即可。电容滤波电路利用电容的充放电作用，使输出电压趋于平滑。(2)、在可调式直流稳压电源电路及电流扩展直流稳压电源电路中整流二极管D选1N4007,其极限参数为唳w1000V,f=lAo满足勿必同，。=。皿的条件。滤波电容C可由纹波电压和稳压系数来确定，滤波电路的电路图如图14（八）所示，其输出电
11、压波形如图14(b)、(C)所示，将脉动的直流电压变为平滑的直流电压。，V=15V,V,.=18V,取匕小一广9mv,Sj0.0050.05,符合要求，那么稳压器的输入电压的变化量AH=AV，M=2.2V3滤波电容C二二端1=3636FVi电容的耐压应大于=24V。故取2只3300F/50V的电容相并联。图14滤波电路及其输出波形四、总原理图及元器件清单1 .12V直流稳压电源总原理图如图15所示，可调式直流稳压电源总原理图如图16所示，电流扩展直流稳压电源电路总原理图如图17所示：图1512V直流稳压电源总原理图图16可调式直流稳压电源总原理图图17电流可扩展直流稳压电源电路2 .元件清单元
12、件序号型号主要参数数量备注(单价)Ul保险管IA10.2Tl变压器15V15.0DUD2、D3、D4、D5、D6二极管1N4007Urm1000V,IA90.1D6二极管1N4148Urm75V,25nA10.1Ql三极管TIP41C100V,6A,65W13.01.ED1、1.ED2发光二极管3紫0.5、绿0.5、红0.1Cl、C2电解电容3300F50V21.5C3、C4电解电容0.22/50V20.2C5、C6电解电容0.47F/50V20.2C7、C8电解电容220/50V20.4C3、C4电解电容10/F/50V20.2C4电解电容1/F/50V10.2U3三端稳压器1.M7912-
13、12V11.0U2三端稳压器1.M7812+12V21.0U2三端稳压器1.M3171.2537V11.0Rl、R2、R4电阻1K30.1Rl大功率水泥电阻10W,3.910.5R2电阻12040.1R5单联电位器5K10.8说明：以上各幅图中的240C的电阻R2因市场中没有，用的是各两个120Q的电阻串联；以上电路中因市场没有2.64K的电位器，所以只能用最接近的5K电位器代替，所以硬件安装时用的是5K电位器。五、安装与调试因以上各电路非常相似，很接近，只是在小范围有点点差异，所以在安装和调试时是类似的，安装调试如下：1 .首先在变压器的原边接入保险丝FU,以防电路短路损坏变压器或其他元器件
14、，其额定电流要略大于IomaX，选FU的熔断电流为1A,各元器件按理论电路图正确焊接，注意布局紧密，不出现虚焊或漏焊。2 .先选好适当大小的电路板，再合理布局。3 .安装时先安装较小的元器件，先安装集成稳压电路，再安装整流电路，最后安装滤波电路，有三极管时因三极管对温度很敏感，所以要最后安装，但在安装的过程中要特别注意电容、二极管和三极管TIP41C的极性，并且要注意1.M7812、1.M7912和1.M317管脚的接法。注意安装要一级测试一级，检查电路安装无误后，再连接安装变压器。4 .接通电源后，静置一会待电路稳定后没出现任何故障（如芯片被烧等）再进行测量，假设出现类似状况应立即断开直流电源，检查问题所在并及时排除故障再进行测量。用万用表分别测量变压器原、副边线圈的输出电压，滤波后的输出电压，7812,7912的输入和输出电压。对于稳压电路那么主要测试集成稳压器是否能正常工作。其输入端加直流电压Vi18V,调节RP,输出电压V。随之变化，说明稳压电路正常工作。整流滤波电路主要是检查整流二极管是否接反，安装前用万用表测量其正、反向电阻。接入电源变压器，整流输出电压Vj应为正。断开交流电源，将整流滤波电路与稳压电路相连接，再接通电源，输出电压V。为规定值，说明各级电路均正常工作，可以进行各项性能指标的测试。六、性能测试与分析1 .12V直流稳压电源的性能测试依次用万用
