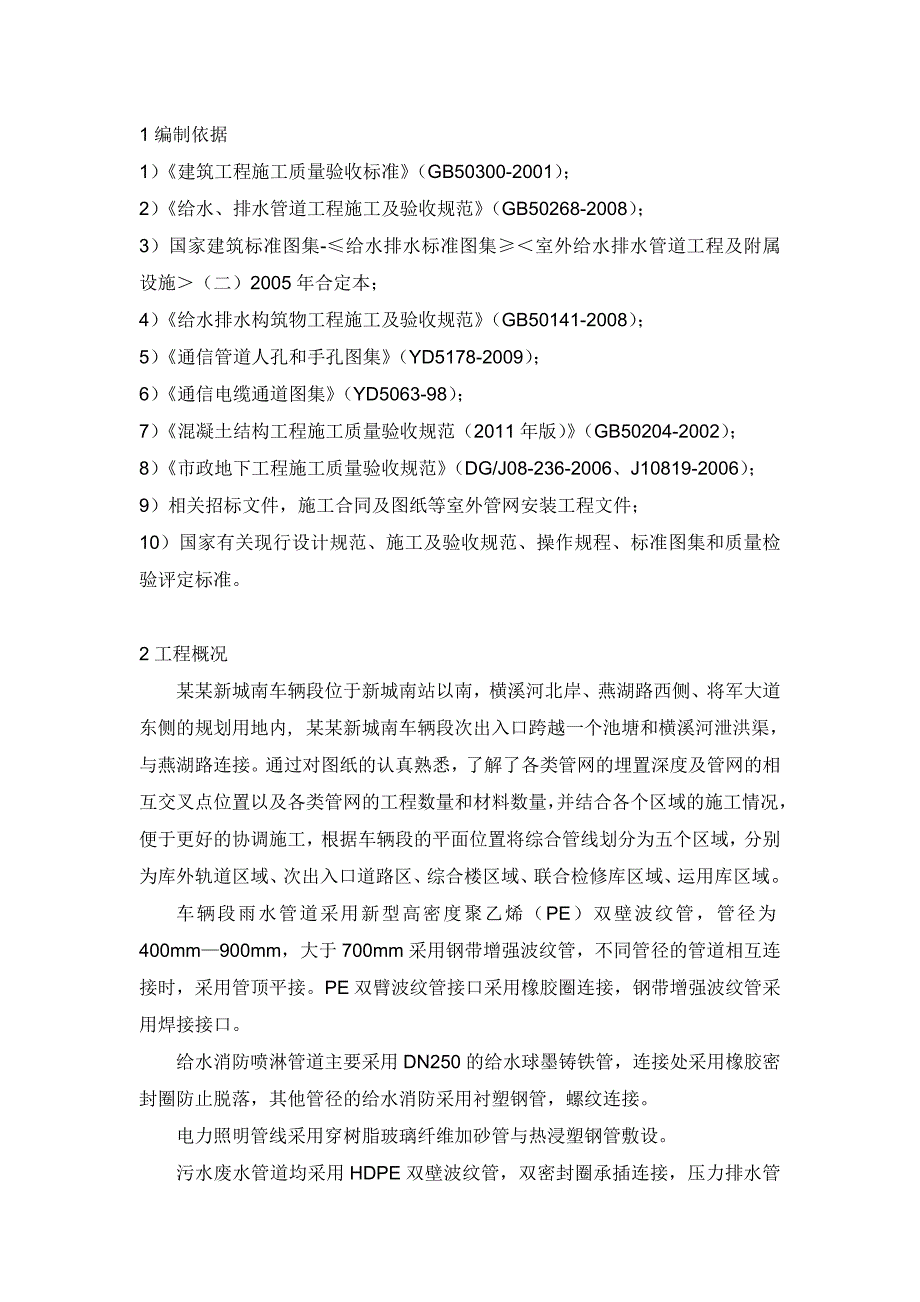

1、1编制依据1）建筑工程施工质量验收标准（GB50300-2001）；2）给水、排水管道工程施工及验收规范（GB50268-2008）；3）国家建筑标准图集-给水排水标准图集室外给水排水管道工程及附属设施（二）2005年合定本；4）给水排水构筑物工程施工及验收规范（GB50141-2008）；5）通信管道人孔和手孔图集（YD5178-2009）；6）通信电缆通道图集（YD5063-98）；7）混凝土结构工程施工质量验收规范（2011年版）（GB50204-2002）；8）市政地下工程施工质量验收规范（DG/J08-236-2006、J10819-2006）；9）相关招标文件，施工合同及图纸等室外
2、管网安装工程文件；10）国家有关现行设计规范、施工及验收规范、操作规程、标准图集和质量检验评定标准。2工程概况某某新城南车辆段位于新城南站以南，横溪河北岸、燕湖路西侧、将军大道东侧的规划用地内, 某某新城南车辆段次出入口跨越一个池塘和横溪河泄洪渠，与燕湖路连接。通过对图纸的认真熟悉，了解了各类管网的埋置深度及管网的相互交叉点位置以及各类管网的工程数量和材料数量，并结合各个区域的施工情况，便于更好的协调施工，根据车辆段的平面位置将综合管线划分为五个区域，分别为库外轨道区域、次出入口道路区、综合楼区域、联合检修库区域、运用库区域。车辆段雨水管道采用新型高密度聚乙烯（PE）双壁波纹管，管径为400m

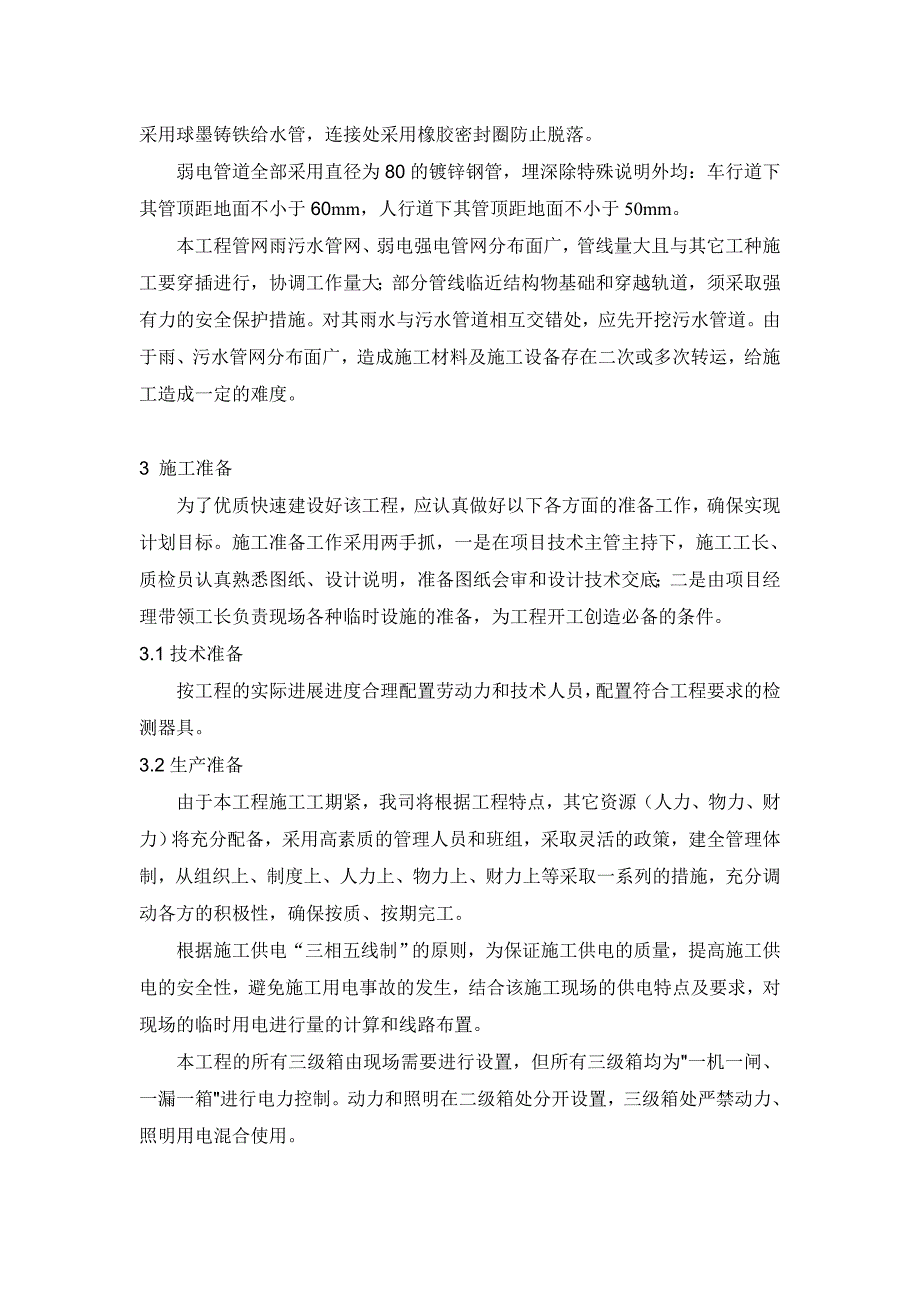

3、m900mm，大于700mm采用钢带增强波纹管，不同管径的管道相互连接时，采用管顶平接。PE双臂波纹管接口采用橡胶圈连接，钢带增强波纹管采用焊接接口。给水消防喷淋管道主要采用DN250的给水球墨铸铁管，连接处采用橡胶密封圈防止脱落，其他管径的给水消防采用衬塑钢管，螺纹连接。电力照明管线采用穿树脂玻璃纤维加砂管与热浸塑钢管敷设。污水废水管道均采用HDPE双壁波纹管，双密封圈承插连接，压力排水管采用球墨铸铁给水管，连接处采用橡胶密封圈防止脱落。弱电管道全部采用直径为80的镀锌钢管，埋深除特殊说明外均：车行道下其管顶距地面不小于60mm，人行道下其管顶距地面不小于50mm。本工程管网雨污水管网、弱电
4、强电管网分布面广，管线量大且与其它工种施工要穿插进行，协调工作量大；部分管线临近结构物基础和穿越轨道，须采取强有力的安全保护措施。对其雨水与污水管道相互交错处，应先开挖污水管道。由于雨、污水管网分布面广，造成施工材料及施工设备存在二次或多次转运，给施工造成一定的难度。3 施工准备为了优质快速建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。施工准备工作采用两手抓，一是在项目技术主管主持下，施工工长、质检员认真熟悉图纸、设计说明，准备图纸会审和设计技术交底；二是由项目经理带领工长负责现场各种临时设施的准备，为工程开工创造必备的条件。3.1技术准备按工程的实际进展进度合理配置劳动力和
5、技术人员，配置符合工程要求的检测器具。3.2生产准备由于本工程施工工期紧，我司将根据工程特点，其它资源（人力、物力、财力）将充分配备，采用高素质的管理人员和班组，采取灵活的政策，建全管理体制，从组织上、制度上、人力上、物力上、财力上等采取一系列的措施，充分调动各方的积极性，确保按质、按期完工。根据施工供电“三相五线制”的原则，为保证施工供电的质量，提高施工供电的安全性，避免施工用电事故的发生，结合该施工现场的供电特点及要求，对现场的临时用电进行量的计算和线路布置。本工程的所有三级箱由现场需要进行设置，但所有三级箱均为一机一闸、一漏一箱进行电力控制。动力和照明在二级箱处分开设置，三级箱处严禁动力

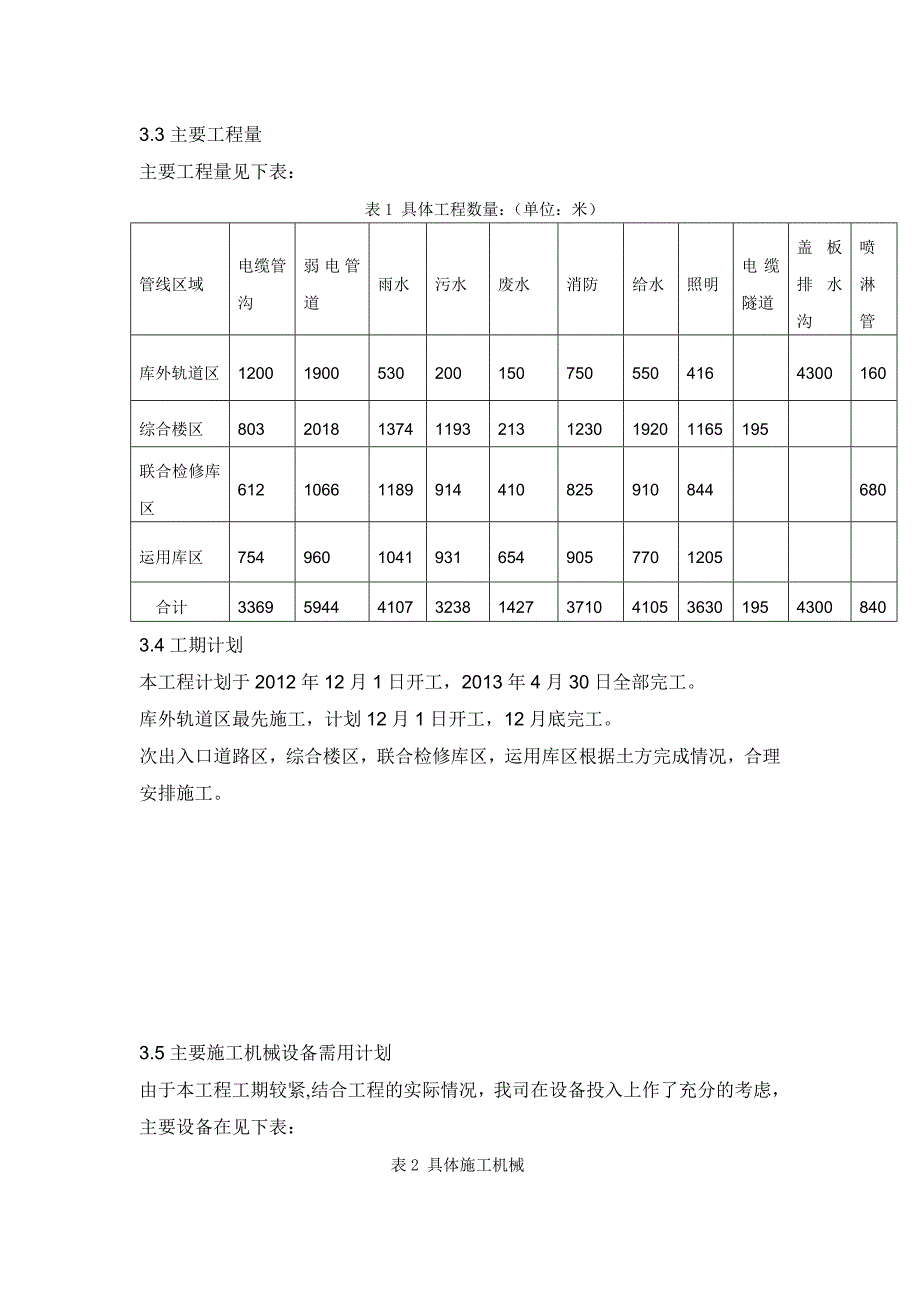

6、、照明用电混合使用。3.3主要工程量主要工程量见下表： 表1 具体工程数量：（单位：米）管线区域电缆管沟弱电管道雨水污水废水消防给水照明电缆隧道盖板排水沟喷淋管库外轨道区120019005302001507505504164300160综合楼区803201813741193213123019201165195联合检修库区61210661189914410825910844680运用库区75496010419316549057701205合计3369594441073238142737104105363019543008403.4工期计划本工程计划于2012年12月1日开工，2013年4月30日
7、全部完工。库外轨道区最先施工，计划12月1日开工，12月底完工。次出入口道路区，综合楼区，联合检修库区，运用库区根据土方完成情况，合理安排施工。3.5主要施工机械设备需用计划由于本工程工期较紧,结合工程的实际情况，我司在设备投入上作了充分的考虑，主要设备在见下表：表2 具体施工机械序号名称规格单位数量1挖掘机1.5m3台12载重自卸汽车台43小挖机台14水准仪台25全站仪台16切割机500台27水泵台38打夯机台39小型压路机台13.6劳动力需用计划劳动力需用计划见下表：表3劳动力安排序号工种单位数量1测量工人22挖机操作工人23载重汽车驾驶人44瓦工人205砼工人206管道安装工人407电工
8、人19普工人4010现场保卫人员人111木工人30说明：1、各阶段需用劳动力为可根据工程进展情况随时调整。2、由于各阶段的交叉搭接和人员平衡调配。 3.7施工部署3.7.1施工组织结构的建立我公司针对此工程由公司优秀的项目经理组建的项目经理部来负责此工程的具体施工管理。实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。3.7.2施工组织结构框图项目经理：郑宜枫常务副经理：王寿鹤项目副经理：虞汉忠项目总工：刘兴技术主管：王坤质量主管：陈敏明安全主管：丁渊材料主管：郑
9、伟资料主管：张晓丽技术员：熊盼施工员：顾渭清测量员：单建久统计员：华新宇3.7.3施工组织机构的启动与高效1）根据本工程各方面情况及特点，有针对性的组建项目班子，全班人选将处于启动状态，未进场之前可根据设计要求积极为本工程做好开工前的准备工作（材料、机械、技术等准备工作与策划工作），并且以无条件满足本工程。2）根据项目经理部的工作实际，具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊、忙而有绪地开展工作，从而较大幅度提高项目经理部的工作效率，有效促进管理整体实力强化，使项目经理部管理体系有更多的精力和时间来分析运筹各种复杂的管理局面，做到项目整体下活一盘棋，充分发挥每个棋子的作用，
10、并且决策有的放矢，成竹在胸，不打无把握之仗，无准备之仗。3）以已制定的各项目管理制度来指导、督促、规范每个管理人员的工作质量、效率。3.7.4施工组织机构高效运作保障措施1）组织强有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。2）建立健全岗位责任制，由工程领导小组定期对各专业进行考核。3）强化激励与约束机制，制定业绩评比，奖罚办法，定时组织项目经理部管理人员人会议，检查工作质量。4）建立工程领导小组现场办公制，每半月召开一次现场办公会，重点帮助解决项目的资金、质量、进度等难题，以确保资金为前提，带动项目各项工作的高效运转。5）用工管理，选派组织能力强，技
11、术水平高，能打硬仗的作业队伍，树立连续作战的精神，确保工期的按时和提前完成。4施工方案4.1施工工序施工准备测量放线土石方开挖沟槽清理（平整）管道垫层管道安装（管道保护层）检查井砌筑管道试验土方回填夯实4.2工程测量4.2.1首级导线点的复测先根据设计文件，按相同的导线形式和同等精度进行外业实地测量（如原有导线点被破坏，则相应增设），提交相关资料报监理工程师审核，确定首级导线点的三维坐标数据，作为施工测量依据。4.2.2地形的复测首级导线点和设计里程中桩坐标，用极坐标法恢复各里程桩位，用三角高程法实测地面高程，用水准仪测横断面，提交纵横断面等相关资料报监理工程师审核，确定工作量。4.2.3建立
12、施工测量控制网线路以首级导线点控制，遇特殊地段或施工要求，则布设次级导线加密，以满足放样区域100m内能有效控制。4.2.4测量标志保护及测量数据复验所有测量标志设置牢固可靠，且不受施工影响，在施工期间加强对测量控制点的保护，并定期复验各控制点，发现问题及时补测补设。4.2.5线路施工放样放样原则为根据施工顺序逐层控制；放样方法为检查井井位采用全站仪坐标法放样与校核，高程用水准仪测设。1）沟槽开挖边坡放样：根据设计图纸检查井井号，放出管道中心线，根据高程差按开挖边坡推算两侧开挖宽度。并用石灰粉或滑石粉撒出两侧开挖范围线，以指导沟槽开挖施工。2）检查井的定位：待沟槽开挖至设计高程时，采用坐标法放
13、样。定出检查井中心位置，并用木桩做好标记；并在两侧增设保护桩，以便检查井施工及管道安装过程中进行复核。4.3雨污水管道4.3.1 沟槽开挖沟槽采用人工配合机械开挖，首先按照设计图纸及有关施工规范计算好施工断面及开挖深度及坡度，开挖深度约为2.5m，按要求进行放坡。土方放坡系数规定如下： (1)挖土深度在lm以内，不考虑放坡； (2)挖土深度在1.0lm2.00m，按l：0.5放坡； (3)挖土深度在2.0lm4.00m，按l：0.7放坡； (4)挖土深度在4.01m5.00m，按1：1放坡； (5)挖土深度大于5m，按土体稳定理论计算后的边坡进行放坡。沟槽放线并报请核验后，然后用机械开挖到槽底
14、标高以上20cm，用人工配合清理修坡，保证不扰动槽底土壤，开挖出的土分别堆至两侧人行道上。沟槽开挖较深地段，挖好后在槽底一侧开挖排水沟，每隔30m左右设置一集水井保证管道施工期间的排水，确保槽底不受浸泡，保证管基的施工。沟槽开挖时如遇土质差，易塌方地段，采取木挡土板支护确保施工安全，如开挖的遇到特殊情况，应及时上报并做好相应的开挖方案。沟槽开挖时对所经路口设置护拦，挂警示牌，夜间挂红灯以保证行人及施工安全。沟槽开挖后如遇到软土、松土时先用人力插钎测定地基处理深度方法，报监理及甲方代表进行处理。沟槽开挖质量检验标准见下表：表1沟槽允许偏差 序号项目允许偏差（mm）检验频率检验方法范围点数1槽底高程0、-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量每侧计3点3沟槽边坡不陡于规定两井之间
