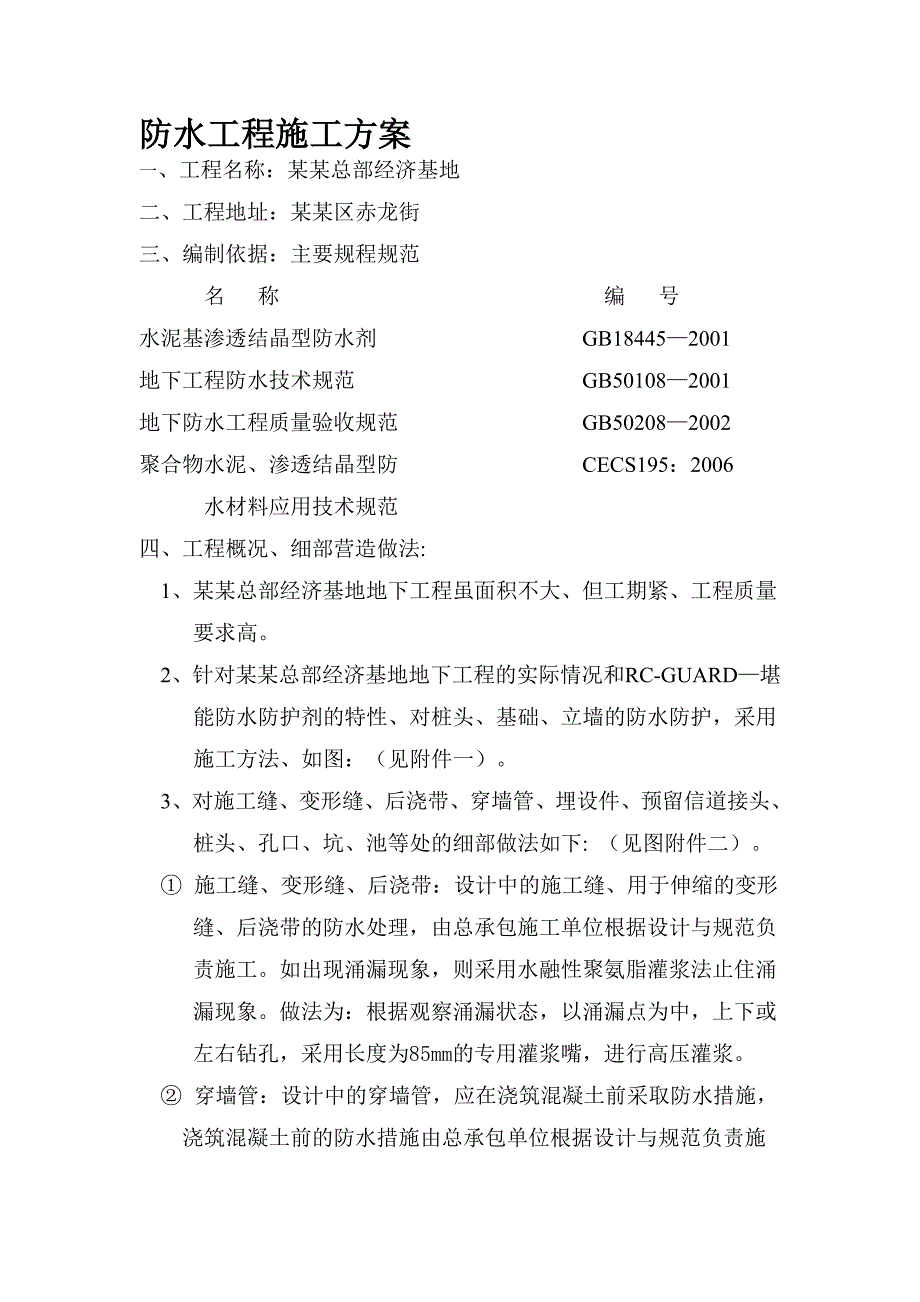

1、防水工程施工方案一、工程名称：某某总部经济基地二、工程地址：某某区赤龙街三、编制依据：主要规程规范 名 称 编 号水泥基渗透结晶型防水剂 GB184452001地下工程防水技术规范 GB501082001地下防水工程质量验收规范 GB502082002聚合物水泥、渗透结晶型防 CECS195：2006水材料应用技术规范四、工程概况、细部营造做法:1、某某总部经济基地地下工程虽面积不大、但工期紧、工程质量要求高。2、针对某某总部经济基地地下工程的实际情况和RC-GUARD堪能防水防护剂的特性、对桩头、基础、立墙的防水防护，采用施工方法、如图：（见附件一）。3、对施工缝、变形缝、后浇带、穿墙管、埋
2、设件、预留信道接头、桩头、孔口、坑、池等处的细部做法如下: （见图附件二）。 施工缝、变形缝、后浇带：设计中的施工缝、用于伸缩的变形缝、后浇带的防水处理，由总承包施工单位根据设计与规范负责施工。如出现涌漏现象，则采用水融性聚氨脂灌浆法止住涌漏现象。做法为：根据观察涌漏状态，以涌漏点为中，上下或左右钻孔，采用长度为85mm的专用灌浆嘴，进行高压灌浆。 穿墙管：设计中的穿墙管，应在浇筑混凝土前采取防水措施，浇筑混凝土前的防水措施由总承包单位根据设计与规范负责施工。迎水面管口混凝土周边剔凿宽度为30mm，深度为30mm的凹槽，用高压水清洗干净，喷涂堪能防水剂一遍，嵌填15mm防水复合粉状材料，用水泥
3、沙浆抹平待凝固后，进行整体防水施工。 埋设件：预留埋设孔时，先在预留孔内喷涂堪能防水剂两遍，然后将埋件埋入混凝土内，用细石混凝土浇筑密实，待凝固后再做整体防水施工。埋设件防水工艺为：在埋设件周边剔凿宽度为30mm，深度为20mm的凹槽，喷涂堪能防水剂一遍，水泥沙浆抹平，待凝固后，进行整体防水施工。 预留信道接头：设计中的预留信道接头防水措施由总承包单位根据设计与规范负责施工。但在浇筑混凝土时，两侧应留有深度为30mm的凹槽，凹槽中嵌填15mm防水复合粉状材料，再用水泥沙浆抹平，待凝固后，进行整体防水施工。 桩头：根据现场实际情况，部分桩头有渗漏现象，对有明涌水的桩头采用水融性聚氨脂灌浆法，然后

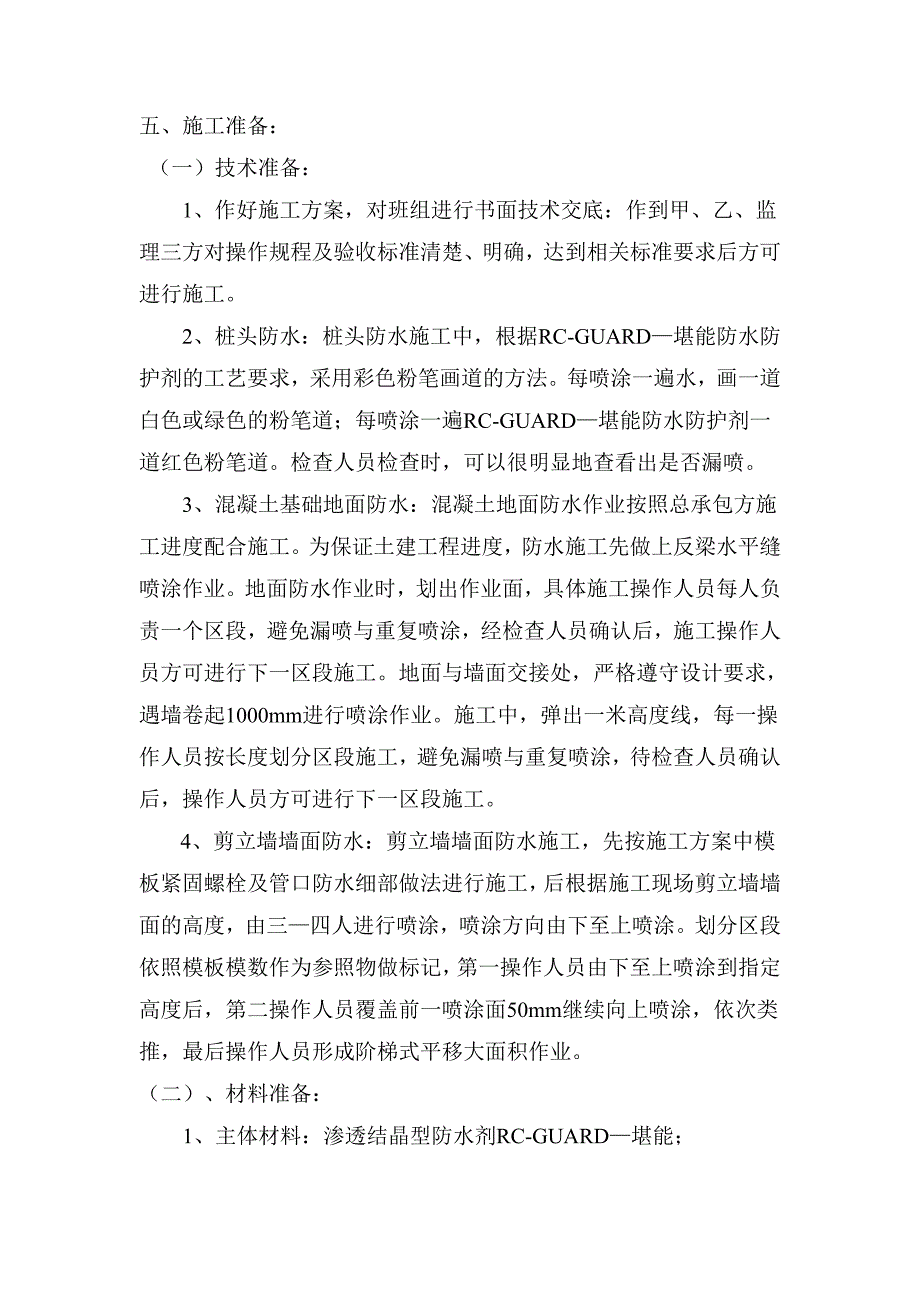

4、喷涂堪能防水剂两遍。无明涌水的桩头或潮湿的桩头直接喷涂堪能防水剂两遍，达到防水效果。 孔口、坑、池：有渗漏或明涌水现象的部位，先将渗漏、明涌水的部位用水融性聚氨脂灌浆法堵住，再施用堪能进行整体防水施工。4、对固定模板用螺栓的防水做法是: 在拆除模板、去掉螺栓头后,对残留的混凝土渣、浆清理干净, 用高压水清洗干净, 喷涂堪能防水剂一遍后, 用水泥沙浆抹平, 待水泥沙浆凝固后, 施用堪能防水剂进行整体整水施工。5、地下防水工程验收方法按照GB502082002地下防水工程质量验收规范执行。五、施工准备： （一）技术准备：1、作好施工方案，对班组进行书面技术交底：作到甲、乙、监理三方对操作规程及验收
5、标准清楚、明确，达到相关标准要求后方可进行施工。2、桩头防水：桩头防水施工中，根据RC-GUARD堪能防水防护剂的工艺要求，采用彩色粉笔画道的方法。每喷涂一遍水，画一道白色或绿色的粉笔道；每喷涂一遍RC-GUARD堪能防水防护剂一道红色粉笔道。检查人员检查时，可以很明显地查看出是否漏喷。3、混凝土基础地面防水：混凝土地面防水作业按照总承包方施工进度配合施工。为保证土建工程进度，防水施工先做上反梁水平缝喷涂作业。地面防水作业时，划出作业面，具体施工操作人员每人负责一个区段，避免漏喷与重复喷涂，经检查人员确认后，施工操作人员方可进行下一区段施工。地面与墙面交接处，严格遵守设计要求，遇墙卷起1000
6、mm进行喷涂作业。施工中，弹出一米高度线，每一操作人员按长度划分区段施工，避免漏喷与重复喷涂，待检查人员确认后，操作人员方可进行下一区段施工。4、剪立墙墙面防水：剪立墙墙面防水施工，先按施工方案中模板紧固螺栓及管口防水细部做法进行施工，后根据施工现场剪立墙墙面的高度，由三四人进行喷涂，喷涂方向由下至上喷涂。划分区段依照模板模数作为参照物做标记，第一操作人员由下至上喷涂到指定高度后，第二操作人员覆盖前一喷涂面50mm继续向上喷涂，依次类推，最后操作人员形成阶梯式平移大面积作业。（二）、材料准备：1、主体材料：渗透结晶型防水剂RC-GUARD堪能；2、辅助材料：稀释用水、水融性聚氨脂灌浆剂、防水复
7、合粉状材料3、某某总部经济基地进场的材料见证：地下防水工程的防水材料按照设计要求的防水材料，具体施工采用的是由挪威PQ公司生产的RC-GUARD堪能防水防护剂，产品属于液态状，检测依据为水泥基渗透结晶型防水材料GB184452001。防水材料进场后，实施进场复试检测。由总承包单位的具有见证资格的材料员、监理单位的具有见证资格的监理员进行抽样报检，并随机报送某某市建筑工程质量检测中心第24站检测。某某总部经济基地地下防水工程施工面积约为3200平方米，需用RC-GUARD堪能防水防护剂约320400升，材料包装为铁桶装，每桶装220升，约需用1.451.82桶，进场复试一次。由于施工现场的场地有
8、限，防水材料根据施工进度分批量进场。（三）、施工机具准备：施工机具：长柄棕刷、钢丝刷、扁铲、塑料桶、拖布、笤帚、高压冲水机、气泵、喷枪、灌浆机必备的劳保用品：橡胶靴、工作服、安全帽、手套。（四）、施工人员安排：某某总部经济基地地下防水工程施工时，按工程进度安排施工人员，遵守总承包方的整体部署，配合施工。防水项目总负责人：张辰六、施工时间： 根据总承包方的施工进度进度，服从总承包方调动，积极配合总承包方安排的防水施工时间、进度。七、工艺流程图及操作要点：1、渗透结晶型防水剂工艺流程图：基层处理保护第一次洒水第一次喷涂堪能第二次洒水第二次喷涂堪能第三次洒水洗净交验2、操作要点渗透结晶型防水剂：基层
9、处理：混凝土基层应密实、平整。常见工程质量通病蜂窝、酥松，应按有关规范予以剔除、清理，再喷涂堪能防水防护剂一遍后，采用水泥沙浆抹平。成品保护：对于作业区域内的铝合金、不锈钢等金属部件或釉面砖、抛光大理石制品、金属管道、设备、门窗玻璃等，凡是有可能撒溅上堪能防水防护剂的，均应使用塑料布对其采取严密、有效的遮挡等保护措施。第一次洒水：先在混凝土基面用高压水清洗混凝土基层表面的污垢，达到无污渍、湿润。若洒水后迟迟不能渗透下去，用拖布擦拭表面的明水。第一次喷涂堪能：第一次洒水4060分钟后，用喷枪均匀喷涂堪能稀释液（原液用水1：1稀释）喷涂墙面时应划分区段，喷具左右运行，先由墙的底部开始向上逐段喷涂。
10、如墙面的堪能防水防护剂出现流淌，应加快喷具的运行速度、加大喷嘴至墙面的距离。墙面上第二区段的喷涂应覆盖前一区段50mm，防止漏喷。墙面与顶板或地面的交接处是渗漏的多发区，该处的喷涂也应覆盖前一区段50mm。喷涂地面时，也应划分区段。喷具左右运行，操作工作应后退着操作，并逐步退向施工区域的出口。喷涂作业后，应检查全部喷施区域，若有局部混凝土基面的堪能防水防护剂渗透较快时应补喷一遍。第二次洒水：堪能防水防护剂的渗透时间，应视具体情况而定。通常在12小时后喷洒第二遍清水进行养护，加快堪能防水防护剂的渗透速度。第二次喷涂堪能：待洒水养护后混凝土基面无明水、而仍湿润时，一般经过4060分钟后，方可开始进
11、行堪能防水防护剂的第二次喷涂。第三次洒水：通常在堪能防水防护剂的第二次喷涂12小时后，喷洒第三遍清水进行养护，以加快堪能防水防护剂的渗透、结晶速度。洗净交验：如果墙面、楼地面上产生一些白色物质和未渗入的粘状物，用清水和棕刷将其清洗干净，交工验收。八、质量控制措施：1、防水材料控制：当混凝土基层密实、光整时，每公升渗透结晶型防水剂可以喷涂810平方米左右（共喷涂两遍）。当混凝土基层粗糙、疏松时，喷涂堪能防水防护剂（两遍）的单位面积用量，要视具体情况而定。2、施工外部条件：渗透结晶型防水剂施工作业的温度条件为：气温：540之间。高温天气，应尽量避免作业，若是急需施工，建议洒水降温后，再开展作业。施
12、工中应注意防止水分过度蒸发，影响堪能防水防护剂的渗透结晶效果。大风、扬尘天气也避免施工作业为宜。喷涂现场的相邻区域不应有粉尘施工作业。应避免其它工种的交叉施工干扰。注意：施工作业面上不得有明水，但应保证混凝土基面潮湿。 3、施工注意事项：楼地面喷涂作业完成4小时后，方准许上人。渗透结晶型防水剂的第二次喷涂72小时后，即可进行闭水试验。喷涂作业后，应立即用清水清洗机具、工具。现场配制稀释液时，必须充分搅拌。每次喷涂后，应将容器里的稀释液充分搅拌，达到均匀。若渗透结晶型防水剂意外进入眼睛，要及时用大量清水冲洗。九、安全与环保：材料库房通风良好，严禁烟火；库房与施工现场配备足够数量的灭火器；活完底清，废料，堆放投放分类垃圾箱，易燃材料场外消纳并符合环保要求。十、工程质量保修：采用RC-GUARD堪能防水防护剂进行防水施工，按照国家有关规定，保修期为五年。 某某市某某防水工程有限公司 某某年6月28日附件一：图1垫层完成后进行桩头防水施工，施工面积为四边超出桩头位置50毫米图2混凝土基础完成后进行基础背水面防水施工图3混凝土立墙完成后进行基础迎水面防水施工附件2施工缝、变形缝、后浇带、预留信道接头、细部作法穿墙管防水构造 模板固定螺栓防水构造坑池防水构造 预埋（留）件防水构造 桩头防水构造
