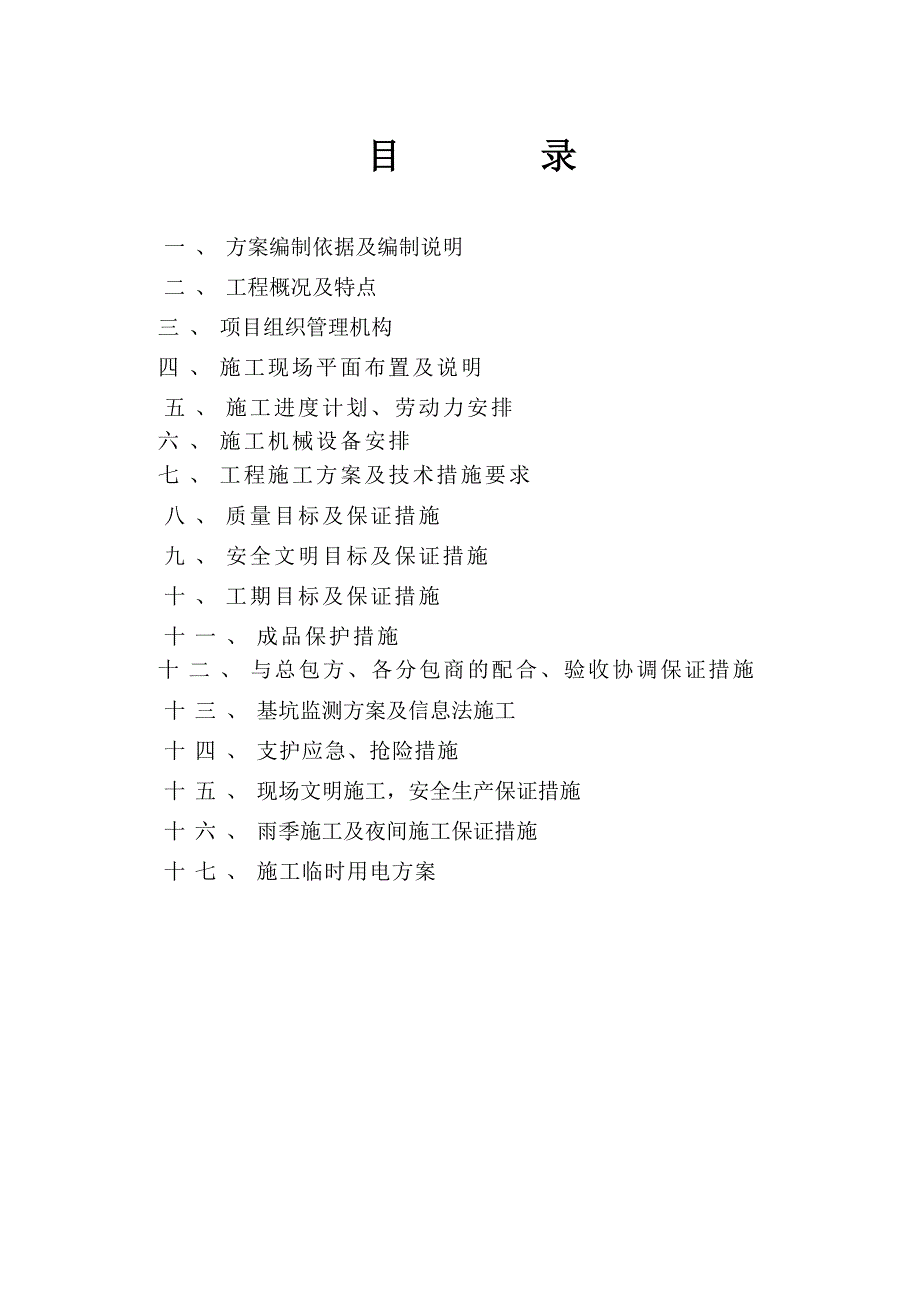

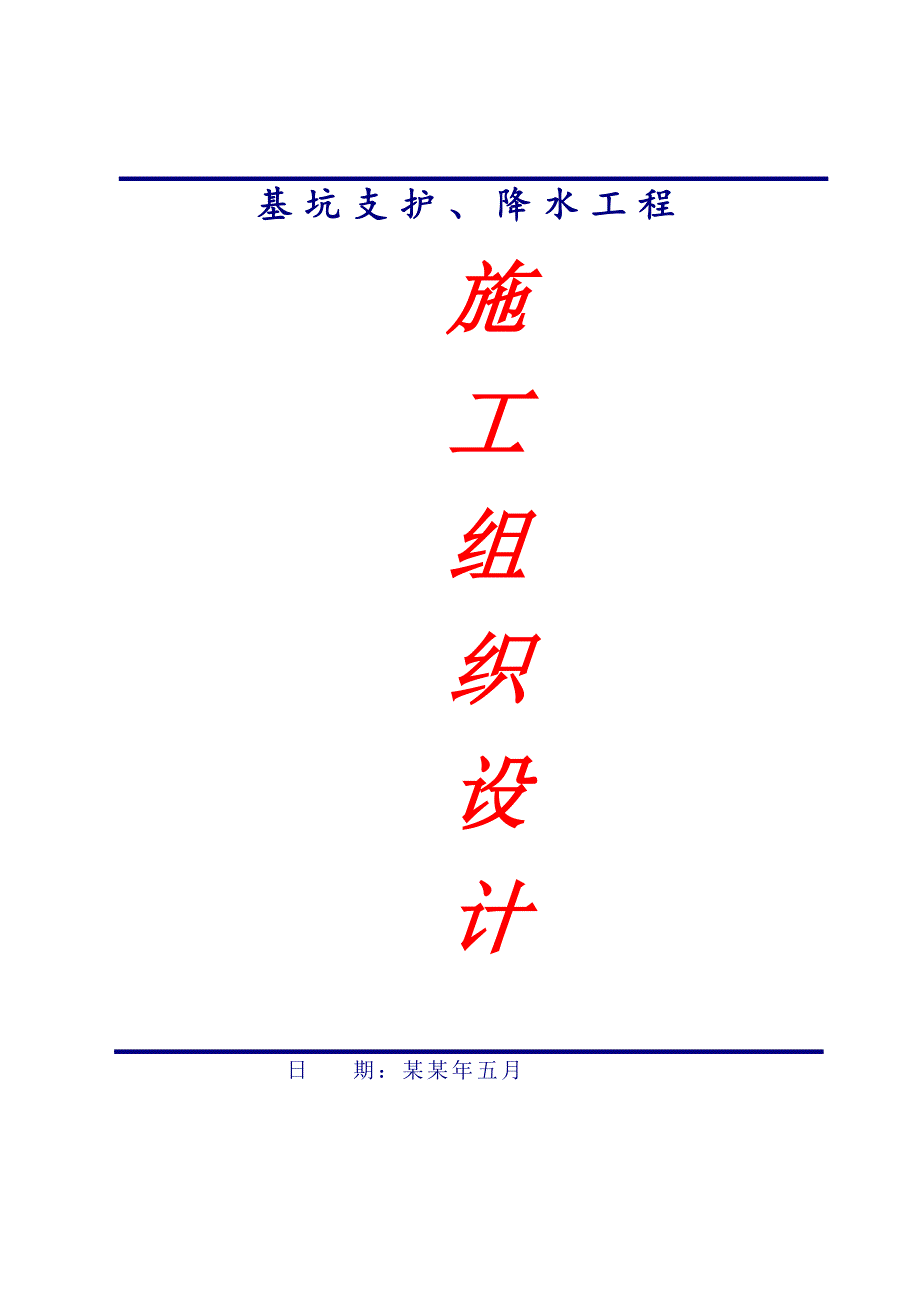

1、 基坑支护、降水工程施工组织设计 日 期：某某年五月基坑支护、降水工程施工组织设计编 制：审 核：审定(技术负责人)：目 录一、方案编制依据及编制说明二、工程概况及特点三、项目组织管理机构四、施工现场平面布置及说明五、施工进度计划、劳动力安排六、施工机械设备安排七、工程施工方案及技术措施要求八、质量目标及保证措施九、安全文明目标及保证措施十、工期目标及保证措施十一、成品保护措施十二、与总包方、各分包商的配合、验收协调保证措施十三、基坑监测方案及信息法施工十四、支护应急、抢险措施十五、现场文明施工，安全生产保证措施十六、雨季施工及夜间施工保证措施十七、施工临时用电方案一、方案编制依据及编制说明：
2、、编制依据1、甲方提供的招标文件及其他资料；2、基坑支护设计方案；3、建筑基坑支护技术规程（JGJ120-99）；4、钢筋焊接及验收规范(JGJ 18-96)；5、混凝土质量控制标准(GB5016492)；6、建筑地基基础工程施工质量验收规范（GB50204-2002）；7、其他相关资料。、编制说明1、充分按照设计图纸，严格执行技术规范和标准。2、实事求是，突出重点，施工组织实际可行。3、严格执行本公司的质量管理体系。4、推行标准化管理，达到安全、文明、整洁、高效的目的。5、坚持技术和管理的创新。二、工程概况及特点：、招标工程概况：1、工程名称： 2、场地位置： 3、建设单位： 4、勘察单位：
3、 本工程主体结构：结构概况 基坑周边环境状况：环境概况、本次投标的施工目标： 根据甲方及总包要求，本工程分两个施工阶段，1#2#地下室先施工，其余2栋主楼地下室与地下车库后施工，我公司将合理组织各项工程的施工，紧密协调支护和挖土的配合，确保工程按甲方及设计文件的质量和工期要求完成该工程的土方开挖和基坑支护工作。、本工程的重点、难点及采取措施：结合本工程的周边建筑、环境以及场地条件，我公司认为主要存在以下重点及难点部位，并对各重点及难点部位制订相应解决措施：1、 4#楼及东侧商铺施工说明。本工程施工应遵循先深后浅的原则，针对4#楼及东侧商铺的施工顺序要求，4#楼上部结构施工至5层时，待地下车库回
4、填后再进行施工；东侧商铺基础施工至0.00后待地库地下室回填后方可施工上部结构。2、 东侧管线。 基坑东侧有三条管线，污水管线距基坑约5m,电力管线距基坑约8m,路灯管线距基坑约9m。施工前必须跟业主及总包单位沟通，明确管线的具体埋深，采取相应施工方法，避免破坏管线。施工过程中提前交底，及时跟踪，发现异常情况后立即停止施工，会同相关人员及时处理后方可继续施工。2、地下水的疏干。本工程基坑挖深范围内主要分布的透水层位粉质粘土夹粉土、粉土夹粉质粘土层，属于浅承压水，且渗透系数低。根据我单位近几年在武进地区相同地质条件区域的支护工程施工经验，常规基坑降水措施将不能保证基底降深到达预期效果。针对该问题
5、将采取以下主要措施来确保安全、稳定：、提早开始降水施工时间，按设计要求提前土方开挖2周进行降水施工。、在基坑内部管井降水效果不理想的部位，可增设轻型井点降水系统来加强，确保降深满足结构施工要求以及边坡安全稳定的要求。3、周边关系、环境的协调。、针对本工程包括的土方开挖，大型运输车辆进出及道路通行，我单位将提前与市政、交警及城管部门进行衔接，申报相关申请等；并协同总包单位一起加强工地出入口的保洁工作。、提前做好工程所在当地居民及其他单位的安民告示，真诚沟通，针对土方开挖及基坑支护施工期间，对其造成的环境影响争取对方的谅解。、近年来，我单位在武进地区相继施工了花园街人防、新城万博广场莱蒙城2B及4
6、B等深基坑支护工程，也积累了施工期间周边关系、环境等方面的协调处理的成功经验。4、建设单位的建设计划。由于建设单位制订的建设计划对整个工程的施工周期要求尽量缩短。根据这一情况，我单位采取以下措施：、提前进场，落实人员、材料、设备等各项施工准备工作。、分析建设及总包单位的主楼地下室及地下车库建设施工计划，合理组织、分配各施工阶段的施工周期。三、项目组织管理机构现场设项目经理部,项目经理部由项目经理和项目总工组成。项目经理坚持现场工作、不调换、不兼职,对整个工程的生产、质量、安全全权负责。项目总工负责图纸会审，技术工作管理，质量检查验收，重大质量事故处理，主持竣工报告编写，参加竣工验收。、项目经理
7、及主要管理人员简介为了使工程能保质、保量按期完成施工，我公司选择有施工管理经验、工作认真负责、责任心强的优秀人员组成莱蒙4-A地块基坑支护工程项目经理部。项目管理人员组成见下表。 项目管理班子配备情况表岗位名称姓 名职 务职 称主要经验及承担过的项目联系方式项目经理工程科工程师技术负责人工程科助工现场负责工程科助工材料员工程科助工质检员工程科助 工安全员工程科助工施工员工程科助工、管理机构职责划分现场设项目经理部,项目经理部由项目经理和项目总工组成。项目经理坚持现场工作、不调换、不兼职,对整个工程的生产、质量、安全全权负责。项目总工负责图纸会审，技术工作管理，质量检查验收，重大质量事故处理，主
8、持竣工报告编写，参加竣工验收。岗 位 责 任 制 岗 位职 责项目经理负责整个工程的经营管理活动，包括工期、质量、施工阶段动态、考核、现场管理以及设备人员管理。项目总工程师负责设计图纸的复检工作、组织研究制定施工方案和技术交底工作、抓技术管理和质量管理，组织竣工报告编写和资料提交验收工作。施工员负责执行项目总工的意图，组织分项工程的施工，确保施工进度计划得到落实。质检员检验各种材料的质量和各工序的施工质量，进行质量检查监督并报监理部门验收 。材料员负责材料进货、验收和保管工作，提供合格的材料和工具。电工机修工负责机械设备的维修、电器安装和电路架设，保证机械设备正常运转和电路畅通。安全员负责本工
9、程施工全过程的安全教育和安全检查，对关键、危险部位应做交底，并做好监督防护措施的落实，保证安全生产。四、施工现场平面布置及说明总体布置的原则：施工平面布置本着“因地制宜，节约用地，便于施工”的原则布置。内容包括办公和生活用地、仓库与材料堆放场地、材料加工场地、机械停放场及临时道路用地等。布置详见施工现场平面布置图五、施工进度计划、劳动力安排序号项目名称工期（日历天）5月15日5月22日5月29日6月5日6月12日6月19日6月26日7月3日7月10日7月17日7月24日7月31日8月7日 1前期水井施工18 21#、2#土钉墙14 3商铺及地下车库土钉墙28 44#及地下车库土钉墙14 5管井
10、降水劳动力计划一览表：工作内容施工人数备注土钉墙施工32（分4组）钢筋工5测量工2电工、电焊工6六、施工机械设备安排施工主要进场机械设备机械名称型 号功 率（KW）数 量空气压缩机V6/7451台砼喷射机HPC-151台电焊机、切割机各3台注浆泵32台深井潜水泵1.160台（10台备用）水井钻机30*55台经纬仪J021台水准仪S31台锚杆钻机7.5*44台七、工程施工方案及技术措施要求、工程主要施工方案土钉墙施工方案土钉墙施工工序为：土方开挖人工修坡测放孔位施工土钉注浆绑扎面网钢筋喷射砼面层等步骤。采用9立方米电动空压机1台，HPE-6T砼喷射机1台和砼搅拌机1台。其施工工序流程及质量控制见
11、下图。1、施工步骤、土方开挖土方开挖应分层分段施工，分段长度以2040m为宜，分层高度以满足土钉施工作业为度。土方在边坡的开挖过程中应严格按照支护设计方案中的土钉分层高度和土钉墙的放坡坡度分层分段开挖，严禁超挖，挖机修坡工作应在白天进行，支护单位应派测量员跟踪指导修坡，确保边坡修整符合设计图纸要求。在机械开挖后，应辅以人工修整坡面，坡面平整的允许偏差宜为50mm。土方开挖分层高度以满足土钉施工作业为度，土方可采用台阶式开挖流水作业。基坑边坡2m范围以内严禁堆载或车辆通行，在有砼泵车停靠的地方和土方出入口应事先采取加固措施，并作成砼硬地坪。、土钉施工土钉成孔直径以及深度应该严格按照设计及规范要求
12、；设置钢筋时，为了保证钢筋居中，在钢筋上每隔2-3m设一个定位支架。、ab段，基坑挖深4.8m，按1：0.7一级放坡，采用土钉墙支护类型：自上而下第一级坡面1：0.7放坡，在坡体上布置3排1001500成孔土钉，第1、2排均为L=9000mm；第3排为L=6000mm；钢筋规格均为内置118钢筋，锚杆纵向间距均为1.5m，梅花形布置，土钉入射角水平向下15。、bc/ef段，基坑挖深4.3m，按1：0.7一级放坡，采用土钉墙支护类型：自上而下第一级坡面1：0.7放坡，在坡体上布置3排1001500成孔土钉，第1为L=9000mm；第23排均为L=6000mm；钢筋规格均为内置118钢筋，锚杆纵向
13、间距均为1.5m，梅花形布置，土钉入射角水平向下15。、cd段，基坑挖深2.8m，按1：0.7一级放坡，采用土钉墙支护类型：自上而下第一级坡面1：0.7放坡，在坡体上布置2排1001500成孔土钉，第1、2排均为L=6000mm；钢筋规格均为内置118钢筋，锚杆纵向间距均为1.5m，梅花形布置，土钉入射角水平向下15。、de段，基坑挖深3.8m，按1：0.7一级放坡，采用土钉墙支护类型：自上而下第一级坡面1：0.7放坡，在坡体上布置2排1001500成孔土钉，第1、2排均为L=6000mm；钢筋规格均为内置118钢筋，锚杆纵向间距均为1.5m，梅花形布置，土钉入射角水平向下15。 、fg段，基坑挖深2.3m，按1：0.7一级放坡，采用土钉墙支护类型：自上而下第一级坡面1：0.7放坡，在坡体上布置2排1001500成孔土钉，第1、2排均为L=4500mm；钢筋规格均为内置118钢筋，锚杆纵向间距均为1.5m，梅花形布置，土钉入射角水平向下15。、ik段，基坑挖深8.00m，按1：
