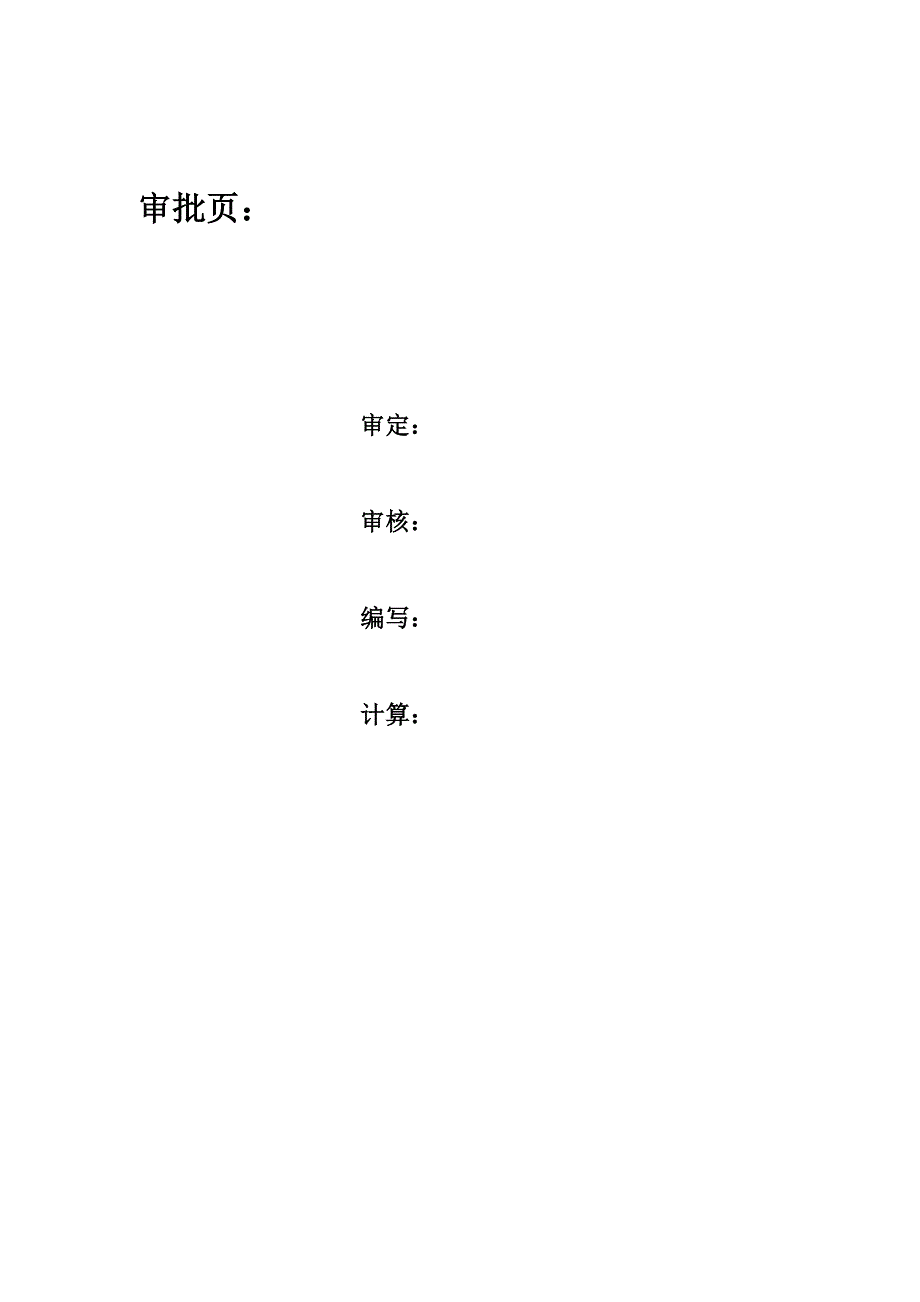

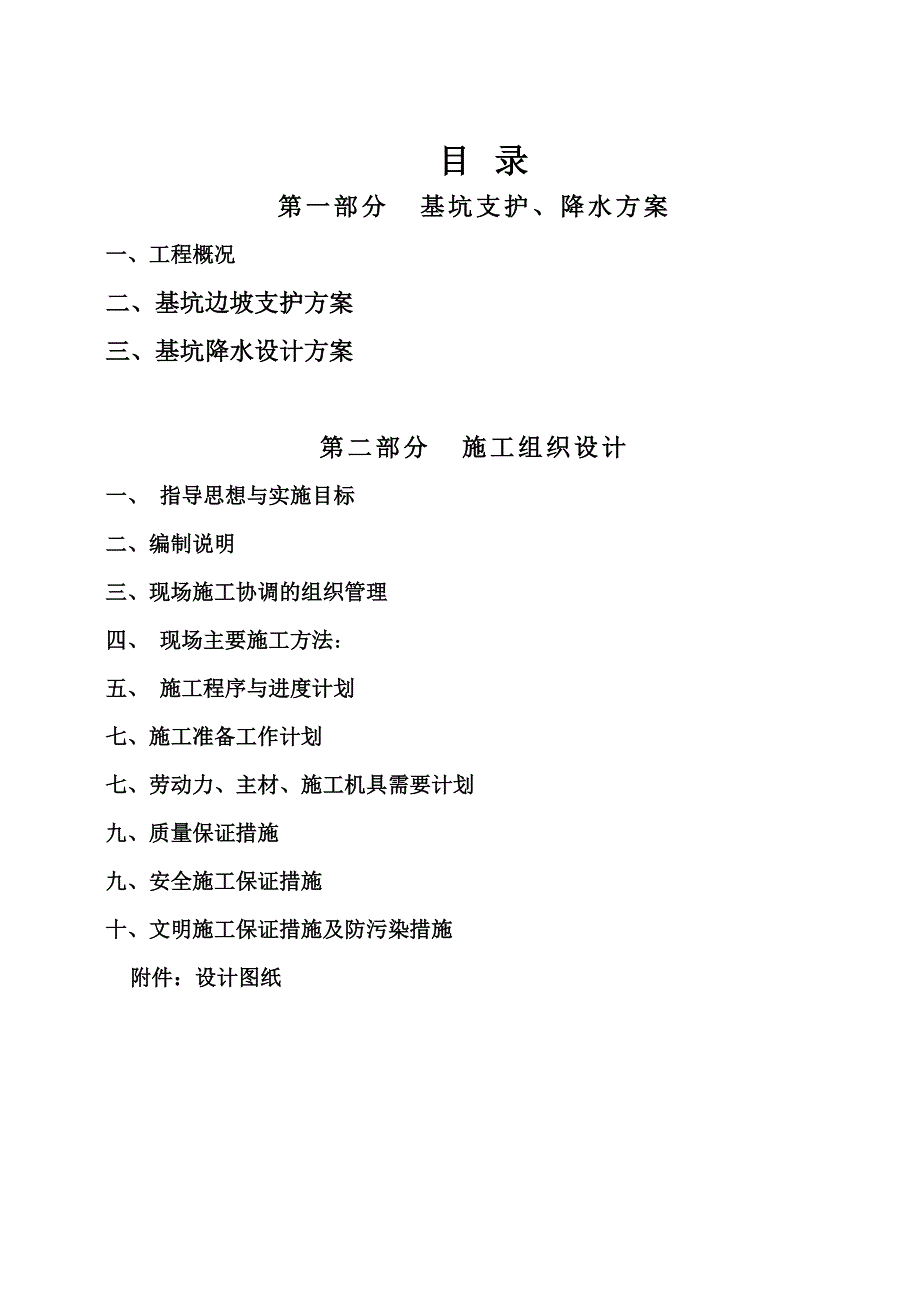

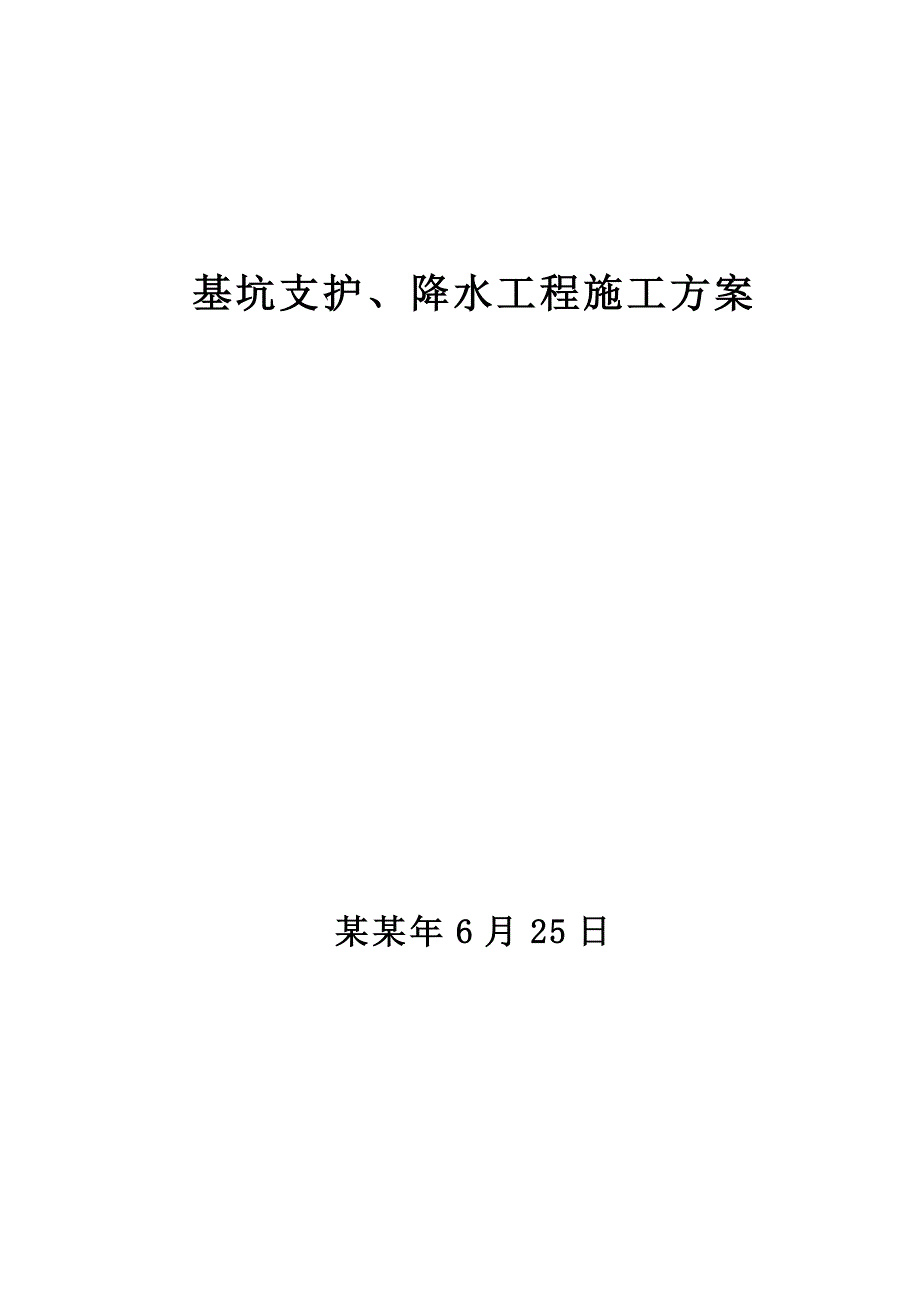

1、基坑支护、降水工程施工方案 某某年6月25日审批页：审定：审核：编写：计算： 目 录第一部分 基坑支护、降水方案一、工程概况二、基坑边坡支护方案三、基坑降水设计方案 第二部分 施工组织设计一、 指导思想与实施目标 二、编制说明三、现场施工协调的组织管理四、 现场主要施工方法：五、 施工程序与进度计划七、施工准备工作计划七、劳动力、主材、施工机具需要计划九、质量保证措施 九、安全施工保证措施十、文明施工保证措施及防污染措施 附件：设计图纸第一部分 基坑支护、降水方案一、工程概况1、工程概况该工程基坑大面积开挖深度为自然地面下-4.30m，局部电梯井开挖深度为-6.70m。基坑周围环境较好，可以适
2、当放坡开挖，考虑基础施工时间长，需要对边坡采取支护措施。场地地下水位在地面下4.0m左右，考虑雨季施工及坑中坑，施工中需考虑降水措施。2、工程、水文地质条件主要地层描述如下：素填土，平均厚度1.38m。粉质粘土，平均厚度2.19m。粉土，平均厚度5.53m。粉质粘土，平均厚度6.0m。粉土，平均厚度5.53m。地下水位埋深在自然地面下约4.0m。二、基坑边坡支护方案1、基坑边坡支护方案的选择 根据岩土工程勘察资料、现场环境条件、工程类比及不同方法的理论计算比较等，该建筑场地物理力学性能一般，边坡自立能力较差，地下水位低。根据现场场地条件，施工若完全采取放坡开挖，场地有限。因此，该基坑开挖时应采
3、取有效的边坡支护措施，以确保基坑边坡的安全。根据我们的经验，并经理论计算比较，该基坑边坡支护的施工方案如下：基坑支护采用土钉墙支护，土方按1：0.3放坡开挖，施工中分层分段开挖和支护。2、方案设计原则和指导思想 根据建筑场区的地质条件和周围环境条件，基坑采取放坡开挖支护，设计应遵循下属原则和指导思想。1、护坡方案要科学合理，因地制宜，切实可行，确保深基坑边坡支护经过雨季的冲刷后要安全可靠；2、护坡工程必须与土方工程一体化安排，要为土方工程的顺利施工创造快捷和良好的前提条件；3、护坡工程在确保为后续施工创造出良好的施工作业面的同时，还要尽可能地减少不必要的土方回填；4、护坡工程要尽量减少与土方施
4、工的工序穿插的次数，以缩短工期；5、护坡工程要充分考虑到其经济合理性等。3、边坡支护方案设计3.1设计依据1. 现场实际情况。2.岩土工程勘察报告3.本工程基础平面布置图4.建筑地基基础设计规范（GB50007-2002）5.建筑基坑支护技术规程（JGJ120-99）6. 混凝土结构设计规程3.2设计参数.地面附加载： 根据邻建物情况、一般建筑规定和实际堆载要求，取地面附加载为: Q=15KN/m2。.土钉孔： 用人工成孔， 直径不小于100mm，水平倾角为815,为避免群锚效应，各排锚杆倾角在此范围内调整。 .锚杆参数：材料：锚杆采用116螺纹钢筋，水平间距1.5（1.2）m，垂直间距1.5
5、m。水泥浆：锚杆孔内压力注浆，水泥采用32.5级普硅水泥，水灰比.0.45-0.55。钢筋网、加强筋：网筋6.5200200；加强筋为8圆钢，固定网筋和连接锚杆。喷射砼： 水泥采用32.5级普通硅酸盐水泥，砼厚度80，强度等级为C20。4、支护方案图支护方案图附后。三、基坑降水设计方案1、设计原则确保地下水位降至基坑底面以下 0.51.0m，满足基坑开挖与基础施工要求。确保基坑附近环境的稳定与安全。技术与经济上合理，且有利于土建施工。2、设计依据总平面布置图。场地岩土勘察报告。建筑与市政降水工程技术规范（JGJ/T111-98）。类似工程降水经验。3、降水方案的选择和计算降水方法选择合适与否，
6、是降水成败的关键。目前，降水方法甚多，各种方法都有一定的适用范围，应根据具体条件进行选择。本基坑水位较深，基本在基坑底部，但考虑雨季施工因素，且电梯井、集水坑开挖较深，需要采取降水措施。土层基本以粉土和粉质粘土为主，基坑宽度不大，采用轻型井点的方法，将地下水位降至设计深度。轻型井点沿基坑四周封闭式布置。（1）、基坑涌水量预算正确预算基坑的涌水量，是选择和制定降水方法的基础。根据理论和以往降水经验，本场地宜采用干扰井群稳定流求解基坑的总涌水量，其公式为：根据前述条件，经计算：基坑涌水量为1543.0m3/d左右。（2）、基坑井点布置（详见降水平面图）轻型井点布置：沿基坑四周封闭式布置6组，当基坑
7、开挖到底部时，沿电梯井再布置1组。 水位观测井，在基坑施工过程中随时设置即可。（3）、抽水设备选择及降水用电量轻型井点单台动力为7.5千瓦，共所需动力约为53千瓦。为保证安全供电及线路检修，主供电线路沿基坑外围布设，每眼井与主供电线路单位独连接，设配电箱2-3个。4、排水设施采用砖砌明渠或铺设管道，最后集中排到市政污水或雨水管网，具体根据现场情况确定。5、注意事项1.寻源截流：根据场区环境条件和经验，我们认为边坡开挖后，由于地表水体或地下积存水在相应部位富集渗漏，边坡局部可能存在渗水现象，需插导流管或其他方法进行引流。并应设观测井了解所降水位是否满足要求。2安装前准备：点管施工前必须人工挖探坑
8、见到原状土确保地下设施的安全，避免被钻进时破坏。3点管安装：采用反循环法，进行清水钻进，保持孔内液面高度，以防孔内坍塌。确定并记录含水层上、下界面深度。4填填料：钻进至设计孔深后提钻，及时下点管，下管过程中应保证井管垂直。下管结束后应立即向井管四周的孔内填充滤料。5排水设备安装：每组安装完毕后及时进行洗管抽水，要特别注意洗管应洗至出清水后515min。6降水施工期间须甲方保证连续供电，有连续供电措施，避免因停电使井内水位迅速上升而造成损失。7在土方开挖时，应注意对降水设备的保护。8. 超前设置观测孔，及时观测水位变化情况是否影响土方开挖；9. 水位观测，每天记录观测数据，观察排水井水量，含砂量
9、大小，如有异常，及时反馈信息，加以调整。10.注意观察基坑边坡动态，及时反馈信息，修整方案，确保基础施工顺利进行。11.定期检修抽水设备，保障降水正常进行。6、降水对周围环境的影响在土方开挖过程中分层土钉支护，严格控制降水速度和降水深度，根据工程需要随时查看水位下降情况，可确保边坡稳定和安全，同时可保证周边环境的稳定与安全。1、 降水对环境的影响范围降水对周围环境的影响半径计算公式：式中R-降水影响半径S-水位降低值H-含水层厚度k-土层渗透系数本次降水土层渗透系数按0.5m/d考虑，地下水位按-4.0m考虑，含水层厚度20m,基坑水位降低值为3.7m左右，通过计算基坑降水影响半径为23m。
10、2、降水引起的地面沉降计算 降水沉降计算公式： 式中：S-地面最终沉降量 H-降水深度 P-降水产生的自重附加应力 E1-2-降水深度范围内土的压缩模量基坑边缘沉降量16mm。3、降水对周围环境影响分析 根据经验基坑工程对周围环境的影响大的范围一般为基坑开挖深度的1-2倍范围内，由于周围环境较好，所以降水不会对周围环境造成影响。第二部分 施工组织设计一、 指导思想与实施目标1、 指导思想 编制该基坑支护和降水施工组织的指导思想是：切实可行地指导工程施工和工程管理。按照ISO9002质量管理和质量保证系列标准，建立工程质量保证体系，选配高素质的项目经理、项目工程师及工程技术管理人员。按国家贯例实
11、施项目管理，精心设计，科学管理，优质高速地完成本工程施工任务。2、 实施目标 发挥我公司在技术管理、设备及实力等方面的优势，科学地组织边坡支护的施工作业，精心施工，严格履行合同，确保实现以下目标：2.1 5.1. 质量目标 达到优良工程标准。2.2 工期目标 根据公司现有的技术、设备及管理水平，确保支护总工期为10个有效作业日。增加工程量及出现不可抗拒因素时间顺延。降水停止时间以土建施工而定。2.3 安全施工目标 采取有效措施，加强安全防护，加大对职工安全教育力度，杜绝死亡及重伤事故，最大限度减少轻伤频率。2.4 环保目标 采取有效措施，减少施工噪音和环境污染，确保施工期间不扰民、不影响城市道
12、路及环境卫生。2.5 文明施工目标 确保文明施工，达到河南省文明施工综合评定标准，创省文明工地。2.6 科技目标 为实现上述的质量、工期、环保和安全文明施工等目标，充分发挥科技是第一生产力的作用，在工程施工中，积极采用新技术、新工艺及新设备等。2.7 服务目标 信守合同，认真协调与各有关方面的关系，接受业主和监理等有关部门对工程质量、进度、计划、现场管理等的监督，力争干一个工程，竖一面丰碑，交一片朋友。二、编制说明1、编制目的本施工组织设计编制的是：为本工程施工组织提供完整的纲领性文件，用以指导支护和降水工程的施工与管理，确保基坑支护和降水工程优质、高速、安全、文明地完成工程的施工任务，为该工
13、程基础施工创造良好施工条件。2、编制依据2.1 岩土工程勘察报告、基坑支护、降水施工图。2.2国家现行的技术政策，技术标准，施工及验收规范，工程质量评定标准及施工操作规程，及本公司颁布的各项规则、手册、管理制度等。三、现场施工协调的组织管理1、工程特点 基坑边坡支护和降水工程为主体建筑物的临时性工程，工程工期紧，突击性强，工序交叉施工多，土体变化性大，不固定因素多，基坑深度大。保证工程安全，是保障基础工程顺利施工的重要前提。2、土钉与挖土配合施工 土钉施工多以人工造孔为主，且分层进行，土方以相应高度分层分段开挖，造孔作业很方便，施工效率高。土方开挖超高时，必须搭设脚手架，且宽度要与土钉长度相当
14、，影响作业速度和整体施工进度，因此挖土配合是土钉支护效率的重要环节。3土方挖运分层根据工程特点，大面积开挖分2层开挖，每层开挖深度2.0米左右。四、 现场主要施工方法：修边坡成孔注浆编钢筋网片 焊接加强筋、锚头喷射砼 1修边坡要求：修边坡必须在编织钢筋网片前进行，要求挂线，坡面角度符合设计要求，不准有伞角，修整后的边坡必须保证基本平整。2成孔要求：按设计要求定出孔位，作好标记，按设计的孔深（土钉长度）、倾角和孔径进行成孔。孔距偏差不大于200mm，孔深偏差不大于50mm，孔径偏差不大于5mm。3注浆要求：必须经成孔及锚杆验收合格后方可进行注浆。注浆采用纯水泥浆，水泥采用普硅32.5级水泥，水灰比0.45-0.55，注浆必须饱满。4编钢筋网片要求：网片间距400400，搭接长度不小于300mm，应保证网片与土体有20-30mm的间隙，在间隙小于20 mm的边坡表面，每隔300-400 mm放置厚度不小于20 mm的垫块。5焊接加强筋、锚头要求：加强筋之间焊接一般采用单面焊；锚头长度不小于50mm，与锚杆间双面焊接。焊接必须满足有关规范要求。6喷射砼
