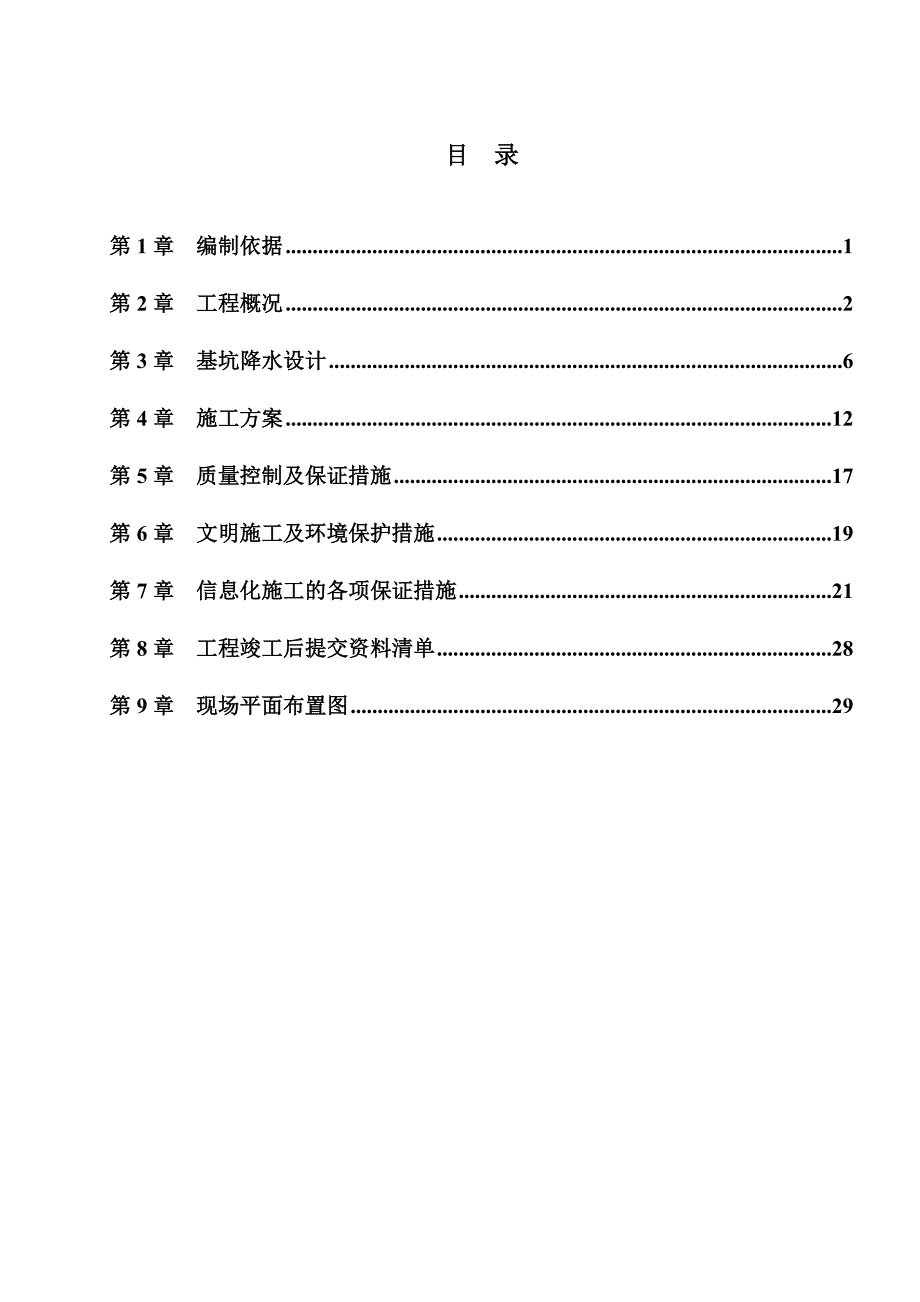

1、目 录第1章 编制依据1第2章 工程概况2第3章 基坑降水设计6第4章 施工方案12第5章 质量控制及保证措施17第6章 文明施工及环境保护措施19第7章 信息化施工的各项保证措施21第8章 工程竣工后提交资料清单28第9章 现场平面布置图29第1章 编制依据一、编制依据：（一）某某市体育中心岩土工程详细勘察报告； （二）总平面图、基础平面图；（三）建设部、市建委等部门颁发的有关施工规范、工艺标准、质量验收标准：建筑基坑支护技术规范（JGJ120-99）锚杆喷射混凝土支护技术规范（GB50086-2001）建筑边坡工程技术规范（GB50330-2003）建筑地基基础工程施工质量验收规范（GB5

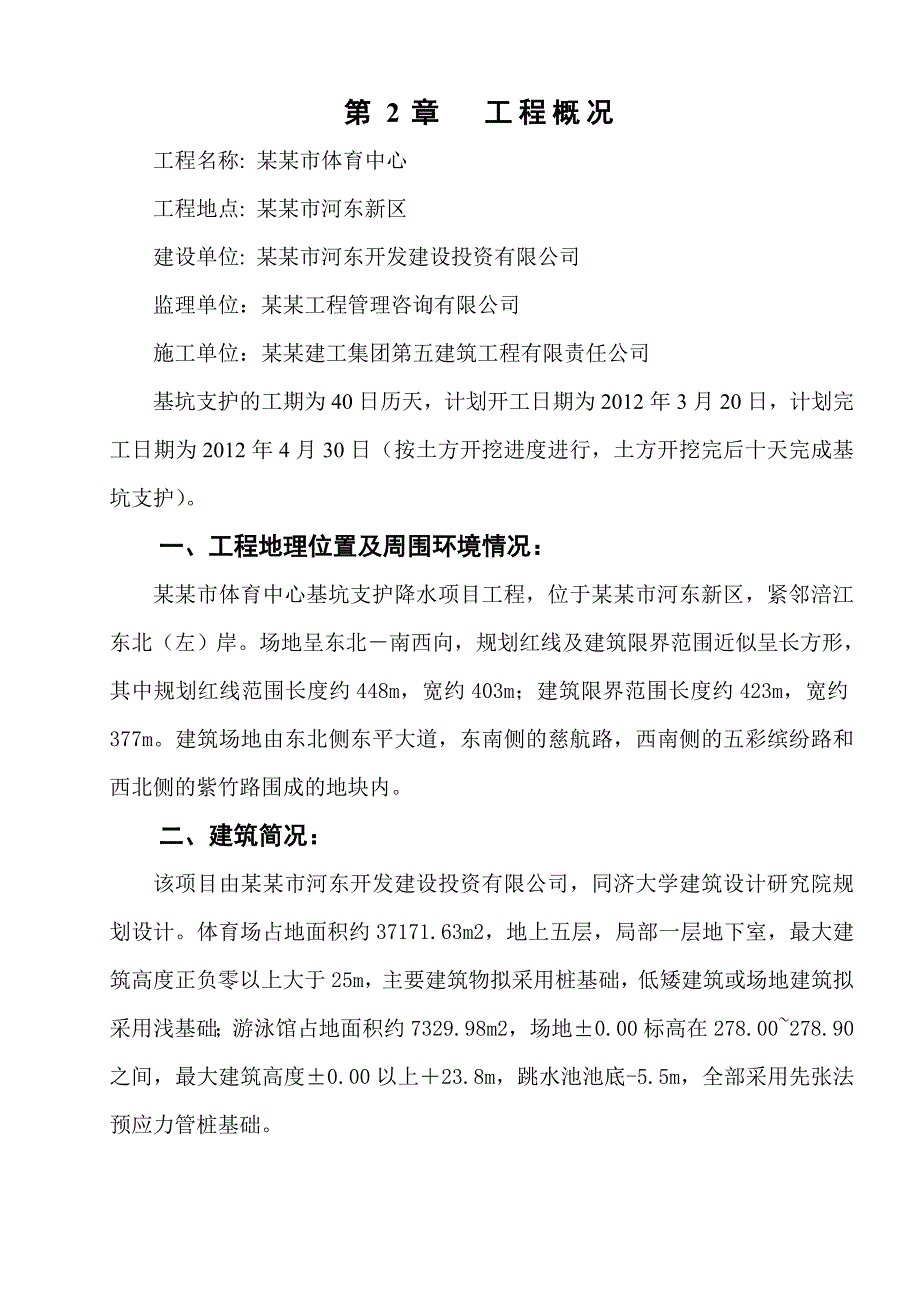

2、0202-2002）建筑地基基础设计规范（YB9258-97）深基坑支护设计与施工（中国建筑工业出版社 1997.3）混凝土结构设计规范（GBJ10-89 中国建筑工业出版社）基坑锚杆支护技术规程（CECS96:97）混凝土结构工程施工及验收规范（GB50204-92）建筑工程质量检验评定标准（GBJ301-88）土层锚杆设计与施工规范（CECS22:90）危险性较大分部分项工程安全管理办法建质【2009】87号理正深基坑支护结构设计软件F-SPW 6.01版二、编制范围：某某市体育中心工程基坑边坡钢管土钉支护、喷射混凝土护坡的施工及基坑降水施工。第2章 工程概况工程名称: 某某市体育中心工程
3、地点: 某某市河东新区建设单位: 某某市河东开发建设投资有限公司监理单位：某某工程管理咨询有限公司施工单位：某某建工集团第五建筑工程有限责任公司基坑支护的工期为40日历天，计划开工日期为2012年3月20日，计划完工日期为2012年4月30日（按土方开挖进度进行，土方开挖完后十天完成基坑支护）。一、工程地理位置及周围环境情况：某某市体育中心基坑支护降水项目工程，位于某某市河东新区，紧邻涪江东北（左）岸。场地呈东北南西向，规划红线及建筑限界范围近似呈长方形，其中规划红线范围长度约448m，宽约403m；建筑限界范围长度约423m，宽约377m。建筑场地由东北侧东平大道，东南侧的慈航路，西南侧的五
4、彩缤纷路和西北侧的紫竹路围成的地块内。二、建筑简况：该项目由某某市河东开发建设投资有限公司，同济大学建筑设计研究院规划设计。体育场占地面积约37171.63m2，地上五层，局部一层地下室，最大建筑高度正负零以上大于25m，主要建筑物拟采用桩基础，低矮建筑或场地建筑拟采用浅基础；游泳馆占地面积约7329.98m2，场地0.00标高在278.00278.90之间，最大建筑高度0.00以上23.8m，跳水池池底-5.5m，全部采用先张法预应力管桩基础。三、支护类型：场地周边均空旷。基坑四周按1:1放坡，全部采用土钉支护加固，以确保基坑边坡的稳定，基坑侧壁安全等级为一级。综合考虑经济、地质条件、周边环
5、境，设计采用钢管土钉+喷射砼支护结构，确保基坑边坡的稳定。四、区域气候、地质及水文条件：（一）拟建场地地区气候条件根据某某市气象站（设在原某某市中区，现船山区境）19712000年气温资料统计，某某市多年年平均气温为16.717.4，最高年（1998年，出现在市中区）年平均气温为18.5C，最低年（1976年和1989年，出现在蓬溪县）年平均气温为，16.0，最高与最低年平均气温相差2.5，气温年际变化较稳定。年平均气温地区差别不大，市中区年平均气温为17.4。 全市平均气温月际变化，1月至8月气温逐月升高，9月至次年1月气温逐月降低。8月气温最高，月平均气温26.627.2； 1月气温最低，
6、月平均气温5.06.5。年极端最高气温39.540.4，最高气温均出现在1994年8月5日， 其中市中区为39.5。全市年极端最低气温为-3.8-4.8，其中市中区为-3.8，出现在1975年12月15日。据某某市，县气象站19712000年降雨量资料统计，全市多年年平均降雨量是887.3927.6毫米，最多年（1981年，出现在射洪县）年降雨量为1389.2毫米，最少年（1997年，出现在蓬溪县）年降雨量521.5毫米；最多与最少年降雨量相差867.7毫米，表明降雨量的年际变化很大，平均年变率达15。降雨量的月际变化，2月至7月雨量逐月递增，8月至次年1月雨量逐月递减。其中，3月雨量就逐渐增
7、加，5月以后常有绵雨和雷雨。6月至次年3月是一年中雨量较多的月份，降雨集中，多大雨和雷暴雨，易发生洪涝，尤其是7月雨量最多，占全年降雨量的20.522.6。但雨量在时间和地区分布上不均匀，又常有伏旱发生，呈现出旱涝交错的灾害天气。9月至10月雨量逐渐减少，但雨日增多，形成绵绵秋雨天气。1月雨量最少，月降雨量少于15毫米。某某市全年多为静风，多年平均风速0.61.8米秒。春季风速较大，其中45月月平均风速为0.92.1米秒；冬季风速小，其中12月月平均风速仅0.31.4米秒。除12月外，其它各月都有阵性寒潮大风和雷雨大风发生，瞬间最大风速达17米秒以上，形成灾害性大风。某某市风向多为北风，秋，冬
8、，春季一般是偏北风，夏季多为偏南风。（二）场地工程地质条件根据某某市体育中心详细勘察报告，项目位于某某市河东新区，外围东南侧有318国道，北西侧有明月路城市主干道。其东北侧紧邻东平大道城市一级主干道，慈航路、五彩缤纷路(沿江路)和紫竹路城市次级干道分别位于场地东南侧、西南侧和西北侧，现场交通比较方便。某某市地处四川盆地中部丘陵区,位于涪江中游。场地地貌单元上属于涪江水系一级阶地，场地地形总体比较平坦，由于局部地方堆放了砂卵石等天然建筑材料，局部地形高差较大。地基土层从上而下依次为第四系全新统人工填土层、第四系上更新统冲积、堆积的粉土层、砂乱石层，泥岩土层。具体分布及特点见勘察报告。场地内各地基
9、土层主要物理力学性质指标见下表: 项目 指标频数n范围值平均值m标准差变异系数统计修正系数标准值天然含水量0(%)2123.232.226.422.8140.1061.04127.50密度(g/m3)211.702.001.9240.0620.0320.9881.90颗粒比重Gs212.702.732.7350.0080.0030.99872.706孔隙比e210.6670.8870.7720.0690.0891.0340.798塑限p（%）2119.421.820.060.6400.0320.98819.818液限L（%）2130.333.631.711.0470.0330.98731.31
10、液性指数IL220.2720.8880.5360.1970.3670.8600.461内聚力C（kPa）2110.0032.0021.2720.886.6590.8818.73内摩擦角()207.0022.1116.484.2160.2560.89914.82压缩模量Es(MPa)73.447.465.340.9950.1860.934.97备 注：统计中未计入异常值（三）场地水文地质条件某某市境内江河、溪沟发育，据统计，境内共有大小江河和溪沟700余条，河道总长3704公里，河网密度0699公里平方公里。境内干流涪江由西北向东南纵贯市区，与其众多的呈树枝状分布的支流，构成涪江水系，场地即位于
11、涪江与其一级支流蓬溪河围成的“半岛”内。根据某某市防洪办公室对某某城区涪江历年的水位及流量观测，并经统计测算（以吴松口高程为水位高程），某某市城区涪江枯水期（12月至次年3月）多年平均枯水位为272.5米，多年平均流量128.5立方米秒，最小流量仅60立方米秒；涪江中水期（45月和1011月）多年平均流量为313.9立方米秒；涪江洪水期（69月）多年平均流量983.4立方米秒，多年平均年最大洪峰流量9960立方米秒，相应多年平均洪水位276.43米，接近场地周围高程277.583米1981年最大洪峰流量27800立方米秒，最高洪水位达282.5米，高于场地周围277.583米高程4.917米，
12、但某某市前几年对涪江进行了整治，修建了防洪堤。（四）基坑周边环境概述某某体育中心位于某某市河东新区，外围东南侧有318国道，北西侧有明月路城市主干道。其东北侧紧邻东平大道城市一级主干道，慈航路、五彩缤纷路(沿江路)和紫竹路城市次级干道分别位于场地东南侧、西南侧和西北侧，现场交通比较方便。第3章 基坑降水井设计一体育场地下室基坑管井降水计算计算点：ZK29钻孔1、水文地质资料土层编号土层名称埋深 （m）厚度 （m）容重（kN/m3）粘聚力 （kPa）渗透系数（m/d）平均粒径（mm）1填土01.517.802082粉土5.84.319152043粉砂71.219204稍密卵石7.90.921.5
13、205中密卵石11.22.322.52、计算依据及参考资料 该计算书计算主要依据为国家行业标准建筑基坑支护技术规范（JGJ 120-99），同时参阅了建筑施工手册（第四版）和姚天强等编写的基坑降水手册。3、计算过程 、基坑总涌水量计算：基坑降水示意图 根据基坑边界条件选用以下公式计算： Q=1.366k（2H-S）S/log（1+R/r0） Q为基坑涌水量； k为渗透系数（m/d）； H为含水层厚度（m）； R为降水井影响半径（m）； r0为基坑等效半径（m）； S为基坑水位降深（m）； S=（D-dw）+Sw D为基坑开挖深度（m）； dw为地下静水位埋深（m）； sw为基坑中心处水位与基坑
14、设计开挖面的距离（m）； 通过以上计算可得基坑总涌水量为4469.46m3。 、降水井数量确定： 单井出水量计算： Q=120rsl3k1/2 降水井数量计算： n=1.1Q/q q为单井允许最大进水量（m3/d）； rs为过滤器半径（m）； l为过滤器进水部分长度（m）； k为含水层渗透系数（m/d）。 通过计算得井点管数量为10个。 、过滤器长度计算 群井抽水时，各井点单井过滤器进水长度按下式验算： y0l y0=H2-0.732Q/k（logR0-log（nr0n-1rw）/n1/2 l为过滤器进水长度； r0为基坑等效半径； rw为管井半径； H为潜水含水层厚度； R0为基坑等效半径与降水井影响半径之和； R0=R+r0
