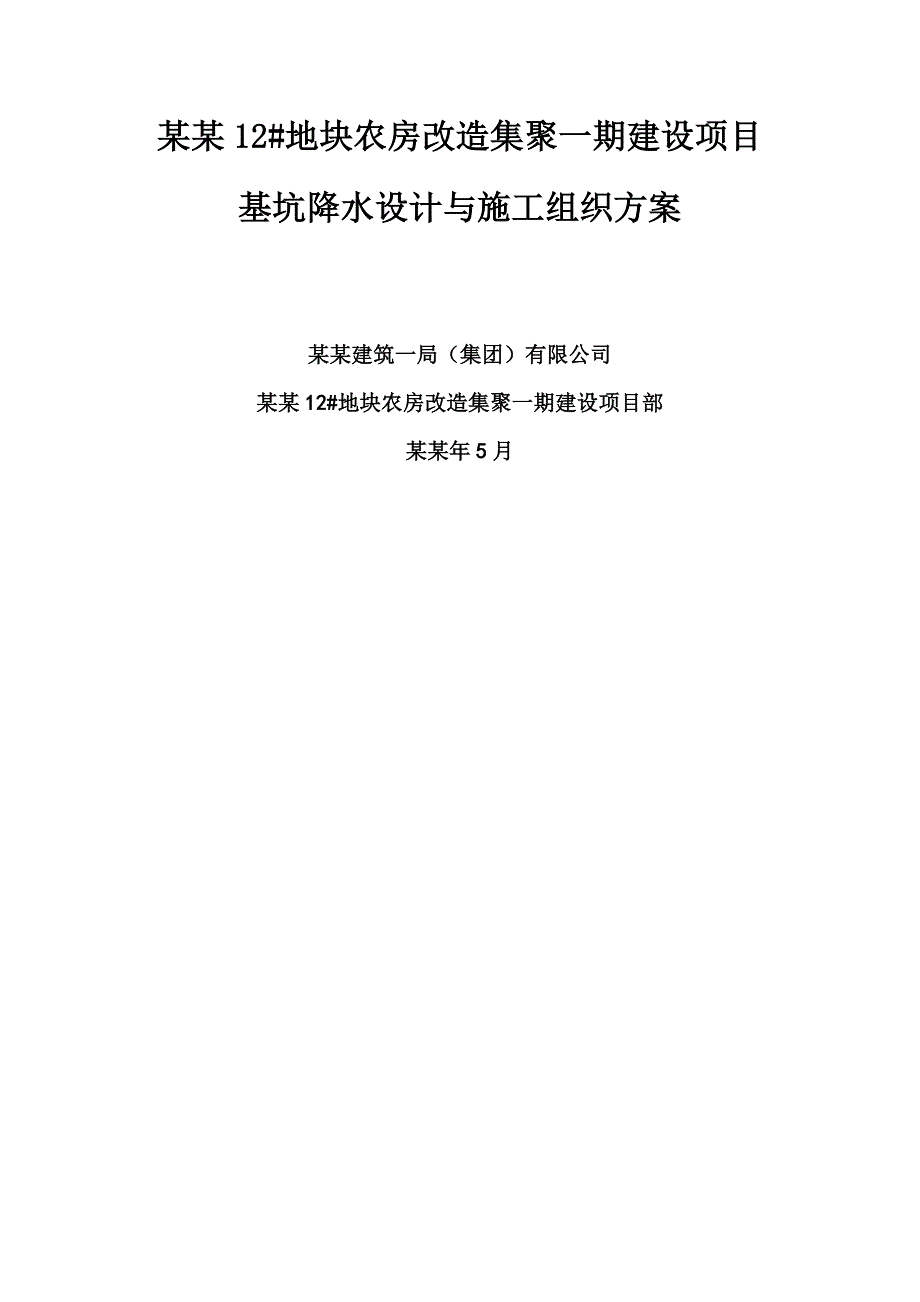

基坑降水设计与施工组织方案.doc_第1页
第1页 / 共14页

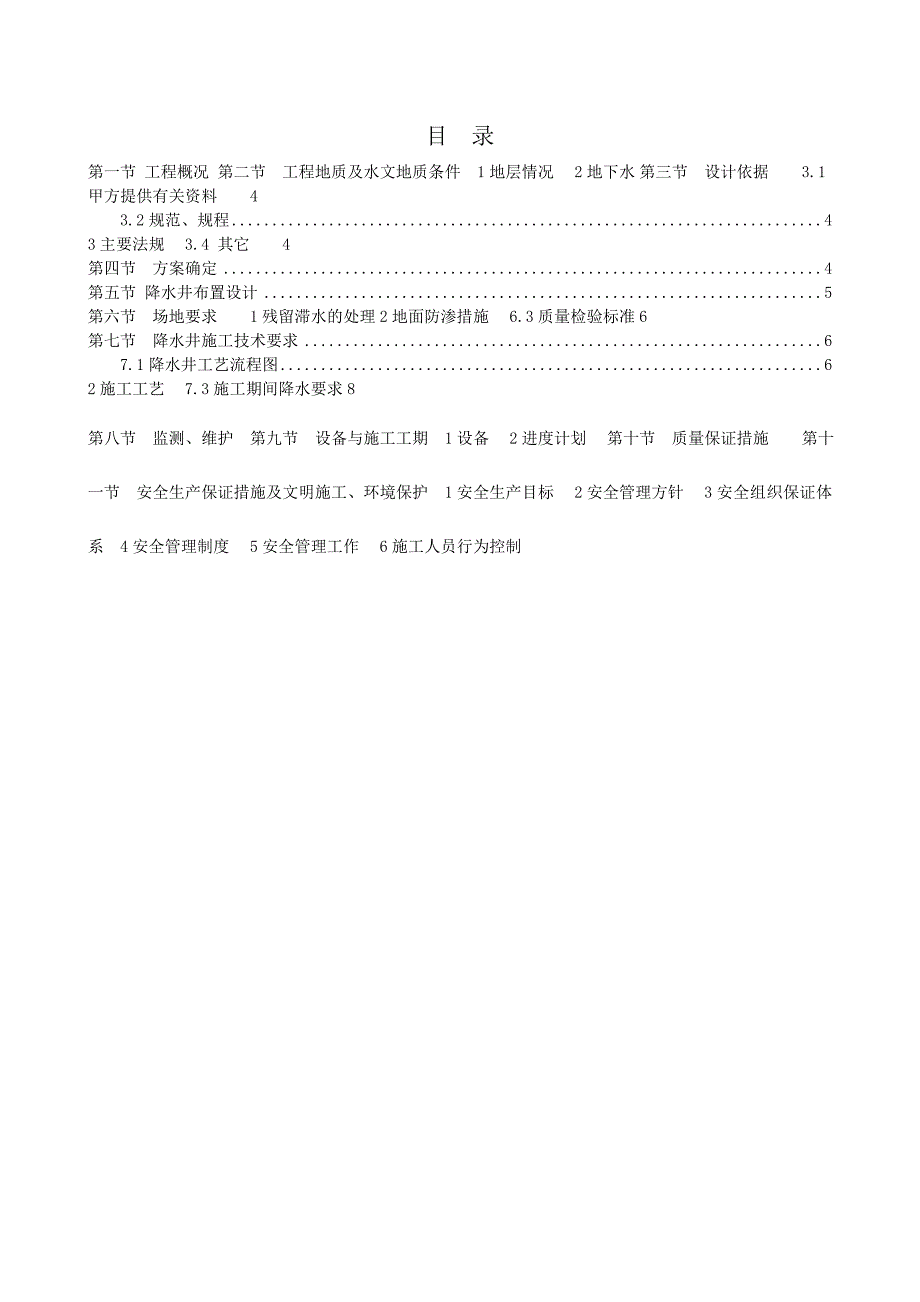

基坑降水设计与施工组织方案.doc_第2页
第2页 / 共14页

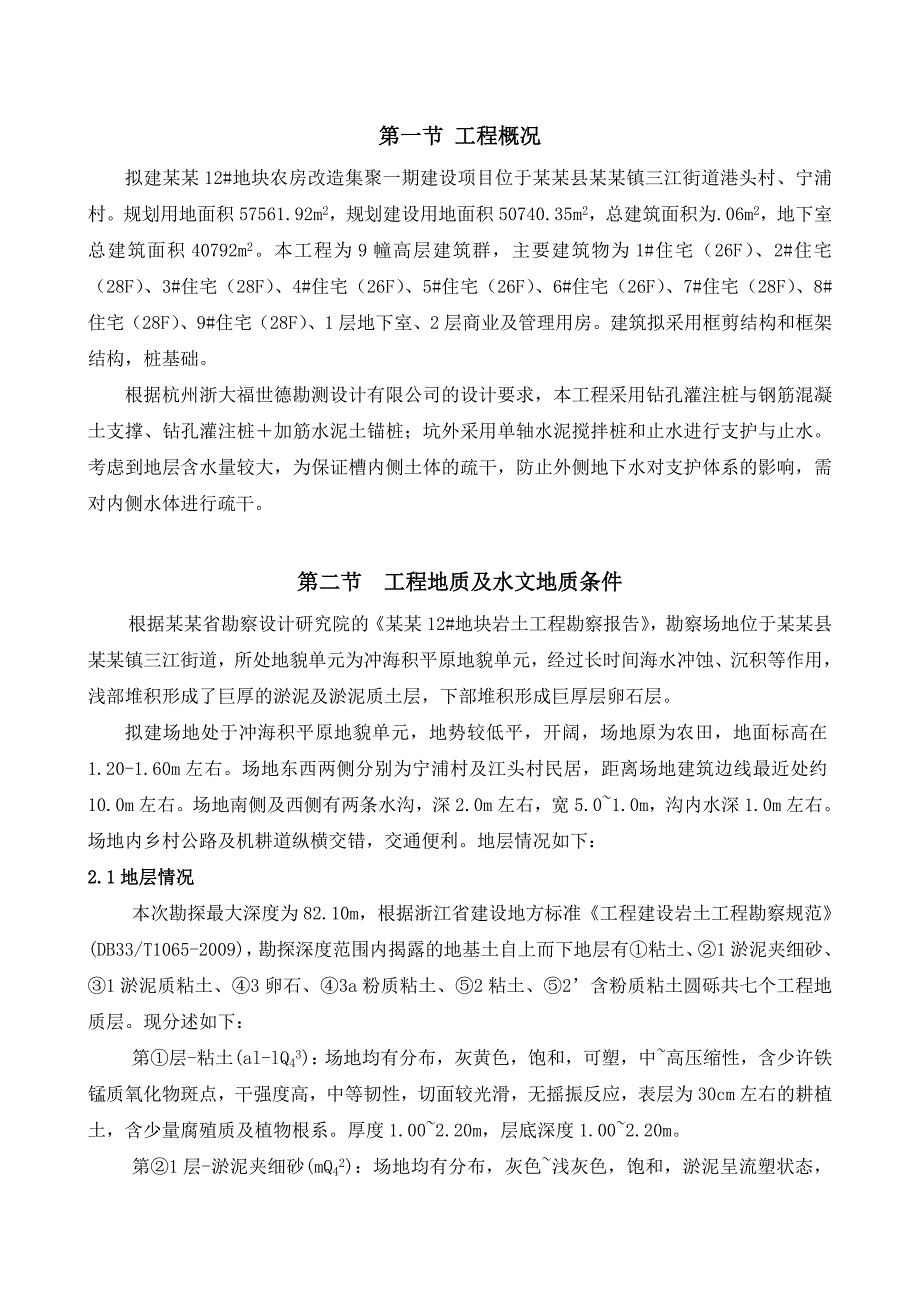

基坑降水设计与施工组织方案.doc_第3页
第3页 / 共14页
基坑降水设计与施工组织方案.doc_第4页
第4页 / 共14页
基坑降水设计与施工组织方案.doc_第5页
第5页 / 共14页
基坑降水设计与施工组织方案.doc_第6页
第6页 / 共14页
基坑降水设计与施工组织方案.doc_第7页
第7页 / 共14页
基坑降水设计与施工组织方案.doc_第8页
第8页 / 共14页
基坑降水设计与施工组织方案.doc_第9页
第9页 / 共14页
基坑降水设计与施工组织方案.doc_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《基坑降水设计与施工组织方案.doc》由会员分享,可在线阅读,更多相关《基坑降水设计与施工组织方案.doc(14页珍藏版)》请在第壹文秘上搜索。

1、某某12#地块农房改造集聚一期建设项目基坑降水设计与施工组织方案 某某建筑一局(集团)有限公司某某12#地块农房改造集聚一期建设项目部某某年5月目 录第一节 工程概况第二节 工程地质及水文地质条件1地层情况2地下水第三节 设计依据3.1甲方提供有关资料43.2规范、规程43主要法规3.4 其它4第四节 方案确定4第五节 降水井布置设计5第六节 场地要求1残留滞水的处理2地面防渗措施6.3质量检验标准6第七节 降水井施工技术要求67.1降水井工艺流程图62施工工艺7.3施工期间降水要求8第八节 监测、维护第九节 设备与施工工期1设备2进度计划第十节 质量保证措施第十一节 安全生产保证措施及文明施

2、工、环境保护1安全生产目标2安全管理方针3安全组织保证体系4安全管理制度5安全管理工作6施工人员行为控制第一节 工程概况拟建某某12#地块农房改造集聚一期建设项目位于某某县某某镇三江街道港头村、宁浦村。规划用地面积57561.92m2,规划建设用地面积50740.35m2,总建筑面积为.06m2,地下室总建筑面积40792m2。本工程为9幢高层建筑群,主要建筑物为1#住宅(26F)、2#住宅(28F)、3#住宅(28F)、4#住宅(26F)、5#住宅(26F)、6#住宅(26F)、7#住宅(28F)、8#住宅(28F)、9#住宅(28F)、1层地下室、2层商业及管理用房。建筑拟采用框剪结构和框

3、架结构,桩基础。根据杭州浙大福世德勘测设计有限公司的设计要求,本工程采用钻孔灌注桩与钢筋混凝土支撑、钻孔灌注桩加筋水泥土锚桩;坑外采用单轴水泥搅拌桩和止水进行支护与止水。考虑到地层含水量较大,为保证槽内侧土体的疏干,防止外侧地下水对支护体系的影响,需对内侧水体进行疏干。第二节 工程地质及水文地质条件根据某某省勘察设计研究院的某某12#地块岩土工程勘察报告,勘察场地位于某某县某某镇三江街道,所处地貌单元为冲海积平原地貌单元,经过长时间海水冲蚀、沉积等作用,浅部堆积形成了巨厚的淤泥及淤泥质土层,下部堆积形成巨厚层卵石层。拟建场地处于冲海积平原地貌单元,地势较低平,开阔,场地原为农田,地面标高在1.

4、20-1.60m左右。场地东西两侧分别为宁浦村及江头村民居,距离场地建筑边线最近处约10.0m左右。场地南侧及西侧有两条水沟,深2.0m左右,宽5.01.0m,沟内水深1.0m左右。场地内乡村公路及机耕道纵横交错,交通便利。地层情况如下: 2.1地层情况本次勘探最大深度为82.10m,根据浙江省建设地方标准工程建设岩土工程勘察规范(DB33/T1065-2009),勘探深度范围内揭露的地基土自上而下地层有粘土、1淤泥夹细砂、1淤泥质粘土、3卵石、3a粉质粘土、2粘土、2含粉质粘土圆砾共七个工程地质层。现分述如下:第层-粘土(al-lQ43):场地均有分布,灰黄色,饱和,可塑,中高压缩性,含少许

5、铁锰质氧化物斑点,干强度高,中等韧性,切面较光滑,无摇振反应,表层为30cm左右的耕植土,含少量腐殖质及植物根系。厚度1.002.20m,层底深度1.002.20m。第1层-淤泥夹细砂(mQ42):场地均有分布,灰色浅灰色,饱和,淤泥呈流塑状态,高压缩性,高灵敏度,干强度中等,韧性中等,间夹薄层粉细砂,呈松散状态,厚度0.53cm不等,粉细砂局部富集呈团块状,含贝壳碎片及腐殖质。厚度19.5026.30m,层顶深度1.002.20m,层底深度22.1029.50m。第1层-淤泥质粘土(mQ41):场地均有分布,灰色青灰色,土质随深度加深渐好,下部向粘土层过渡,饱和,流塑状,高压缩性,干强度较高

6、,韧性高,切面较光滑,含少量粉细砂及腐殖质,粉细砂局部富集呈团块状。厚度9.5019.00m,层顶深度22.1029.50m,层底深度36.7042.40m。第3层-卵石(alQ32-2):场地均有分布,灰色,饱和,稍密中密,中密状为主,磨圆度较好,以次圆形为主,以卵石、砾石为主,混杂粘性土,卵石含量约占50-60%,砾石约占10-20%,卵石成分主要为中微风化状凝灰岩碎块,较坚硬,个别呈强风化状态,胶结一般,无分选性,颗粒排布无序,大小混杂,颗粒一般25cm,少量大于10cm以上。重型动力触探试验一般在1040击,经杆长修正后平均11.7击。本层部分钻孔未揭穿,揭露厚度9.4023.2m,层

7、顶深度36.7042.40m,层底深度50.5065.60m。该层部分地段夹透镜体状3a粉质粘土,灰色,饱和,软塑,中高压缩性,干强度高,韧性高,切面光滑,摇振无反应。呈透镜体夹于3卵石层上部,分布、厚度不均,揭露厚度0.802.60m。第2层-粘土(mQ33-1):场地大部分主楼钻孔揭露该层,局部地段缺失,灰色,软塑可塑,饱和,含少量粉细砂,呈团块状分布,局部富集,间夹少量圆砾颗粒。中等压缩性,干强度高,韧性好,切面光滑,摇振无反应。厚度1.003.60m,层顶深度58.5061.60m,层底深度60.3063.40m。第2层-含粉质粘土圆砾(al-mQ33-1):灰色,饱和,稍密中密,圆砾

8、为主,含量约50%60%,充填中细砂及粘性土,磨圆度一般,次圆状为主,部分为次棱角状,随深度增加,磨圆度逐渐变差。粒径一般在0.55cm,少量可达10.0cm以上,成分为强中风化凝灰岩碎屑。主楼控制性钻孔内揭露,本次勘察未揭穿,揭露厚度0.2019.80m,层顶深度60.3065.60m。2.2地下水本场地地下水主要为:第四系松散层孔隙潜水及下部孔隙承压水。(一)孔隙潜水:主要分布于1、1层中,土层渗透性较弱,水位受降雨因素影响稍有变化,地下水径流条件较差,水量较贫乏,以大气降水补给为主,蒸发为主要排泄方式。本次勘察期间,雨水丰富,勘察期间测得初见水位1.001.30m,一般略低于稳定水位,稳

9、定水位一般1.00m左右(自现地面起算),标高2.003.00m,年变幅一般在1.0m左右。本层地下水的变动,对地基基础影响性不大,对基础及地下室基坑开挖施工稍有影响,施工时若遇有地下水渗出坑内积水现象时,可采取集水明排方式疏干。(二)孔隙承压水:主要分布于3卵石及2含粉质粘土圆砾含水层中,该二层土因其混杂有较多的粘性土,因此地层的渗透性能一般,富水程度一般中等富水,主要接受上层潜水的渗透补给为主,径流条件一般,以垂直渗透补给深部地下水为主要排泄方式,与上层潜水存在一定水力联系。根据区域水文地质资料,本地区承压水水头一般510m,在无过量开采抽取地下水情况下,该层地下水年变幅一般在1.02.0

10、m。本场地地下水在一般情况下,对桩基设计和施工无明显影响,对灌注桩,施工中需做好水下浇灌混凝土的保护工作;同时保持孔内泥浆浓度和孔内水位高度,以防止缩径及坍孔现象。第三节 设计依据3.1甲方提供有关资料序号资料名称编 号1某某省勘察设计研究院的某某12#地块岩土工程勘察报告2杭州浙大福世德勘测设计有限公司的基坑支护设计图纸3浙江绿城东方建筑设计有限公司设计的某某12#地块农房改造集聚一期建设项目设计图纸3.2规范、规程序号规程、规范名称编 号1建筑地基与基础设计规范GB50007-20112建筑与市政降水工程技术规范JGJ/T111-983建筑地基基础工程施工质量验收规范GB50202-200

11、24施工现场临时用电安全技术规范JGJ46-20055钢筋焊接及验收规程JGJ18-20036建筑机械使用安全技术规程JGJ33-20017建筑工程资料管理规程DBJ01-51-20033.3主要法规序号法规名称法规编号1中华人民共和国建筑法2中华人民共和国产品质量法3中华人民共和国计量法4中华人民共和国环境保护法5城市市容和环境卫生管理条例3.4 其它a)工程现场实际勘察和在周边地区基础工程施工经验。b)单位施工管理文件。第四节 方案确定本场地地下水主要为:第四系松散层孔隙潜水及下部孔隙承压水。(一)孔隙潜水:主要分布于1、1层中,土层渗透性较弱,水位受降雨因素影响稍有变化,地下水径流条件较

12、差,水量较贫乏,以大气降水补给为主,蒸发为主要排泄方式。对基础及地下室基坑开挖施工稍有影响,施工时若遇有地下水渗出坑内积水现象时,可采取集水明排方式疏干。(二)孔隙承压水:主要分布于3卵石及2含粉质粘土圆砾含水层中,该二层土因其混杂有较多的粘性土,因此地层的渗透性能一般,富水程度一般中等富水,主要接受上层潜水的渗透补给为主,径流条件一般,以垂直渗透补给深部地下水为主要排泄方式,与上层潜水存在一定水力联系。本场地地下水在一般情况下,对桩基设计和施工无明显影响,对灌注桩,施工中需做好水下浇灌混凝土的保护工作;同时保持孔内泥浆浓度和孔内水位高度,以防止缩径及坍孔现象。根据杭州浙大福世德勘测设计有限公

13、司的设计要求,本工程采用钻孔灌注桩与钢筋混凝土支撑、钻孔灌注桩加筋水泥土锚桩;坑外采用单轴水泥搅拌桩和止水进行支护与止水。考虑到主体结构的问题,为保证主体结构不上浮,需对内侧水体进行疏干。本工程宜采用大口径管井将第一层台地潜水引渗至第二层层间水中形成自渗或通过管井抽出即可满足降水要求。第五节 降水井布置设计考虑到地层为粘土、1淤泥夹细砂、1淤泥质粘土、渗透性较差,为确保槽内基坑土体水体的疏干,结合附近工程的工作经验,槽内布设疏干井;为做到帷幕渗水应急预案,外侧布设减压井,具体布井如下: (1)间距、孔深:对基坑进行围降与疏干,外侧降水井布置在基坑外缘1.01.5m处,井间距约为6.50m,井孔

14、深约为14.0m;内侧疏干井布置在基坑内侧,井间距约为25.0m,井孔深约为10.0m; (2)孔径:管井孔径均为600mm;砂井孔径均为400mm。 (3)井管:管井均下入内径300mm的水泥砾石滤水管; (4)滤料:在井管外围填入直径24mm的砾石滤料或3mm的石屑; (5)降水井数量:外侧共布置约137口,内侧布设62口; (6)抽降方法:基坑内侧疏干井均进行抽水,外侧视止水帷幕效果确定是否抽水; 具体位置视场地情况而定,详见基坑降水平面图。第六节 场地要求6.1残留滞水的处理基坑侧壁在上层滞水含水层的底板位置局部可能出现少量因降雨、管道漏水形成的残留滞水,可采用在基坑四周边坡的含水层底部,插入引流管将隔水层所托之少量残留滞水引入管井中排出。6.2地面防渗措施 (1)在基坑5m范围内不宜设置用水点; (2)在基坑四周边做好地面排水工作,防止雨水和人工用水的入渗引起边坡坍塌。6.3质量检验标准孔深允许偏差:不大于10cm;孔径允许偏差:不小于2cm;垂直度许偏差:1%;洗井:洗井至水中含砂率小于5%。第七节 降水井施工技术要求7.1降水井工艺流程图 测放井位 钻机就位钻孔(地层自然造浆) 填滤料 下井管 清孔(稀释泥浆) 井管包网 洗井 排
