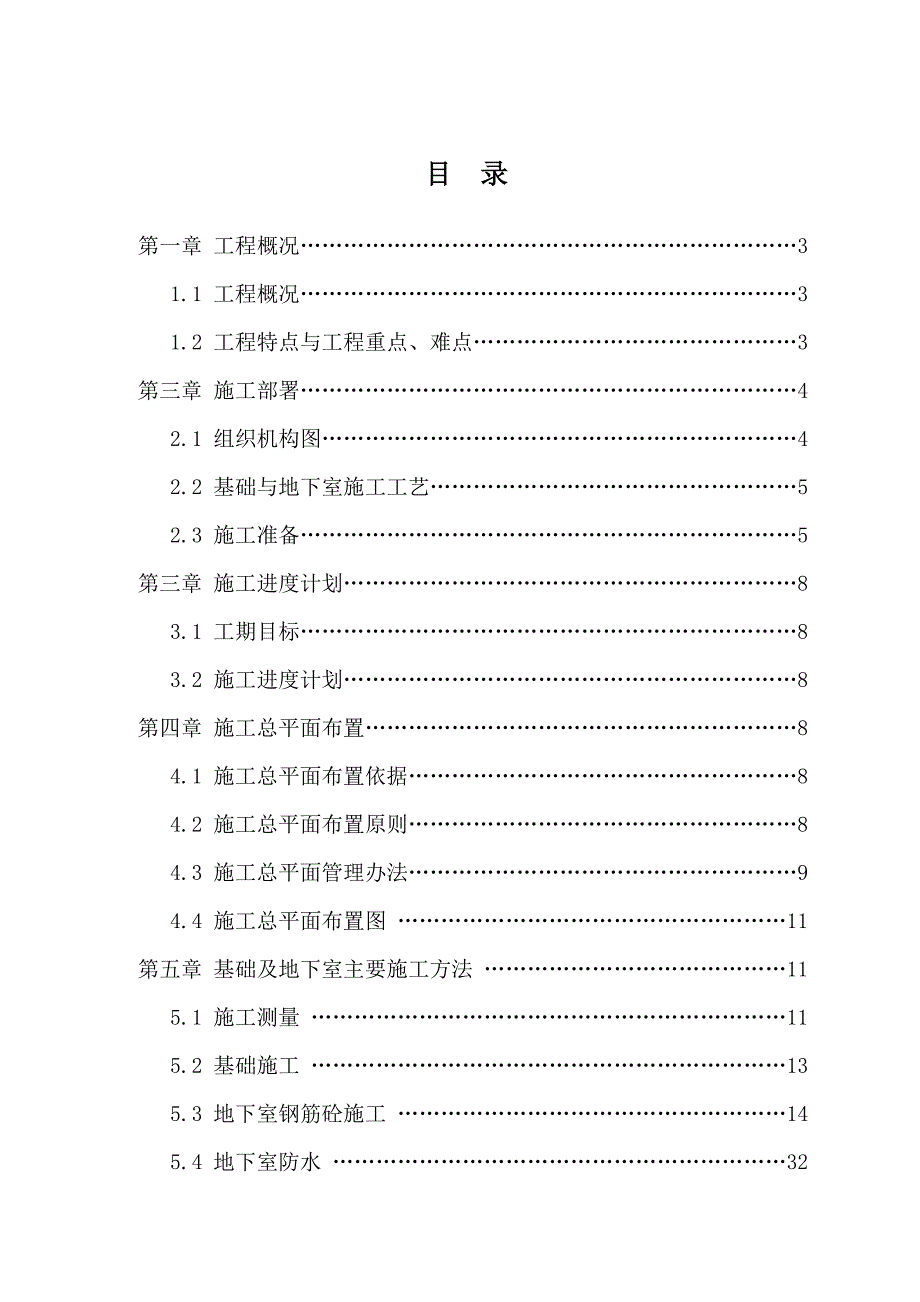

1、目 录第一章 工程概况31.1 工程概况31.2 工程特点与工程重点、难点3第三章 施工部署42.1 组织机构图42.2 基础与地下室施工工艺52.3 施工准备5第三章 施工进度计划83.1 工期目标83.2 施工进度计划8第四章 施工总平面布置84.1 施工总平面布置依据84.2 施工总平面布置原则84.3 施工总平面管理办法94.4 施工总平面布置图 11第五章 基础及地下室主要施工方法 115.1 施工测量 115.2 基础施工 135.3 地下室钢筋砼施工 145.4 地下室防水 325.5 后浇带施工 395.6 地下室防水砼施工 415.7 石方回填 44第六章 各项管理及保证措施

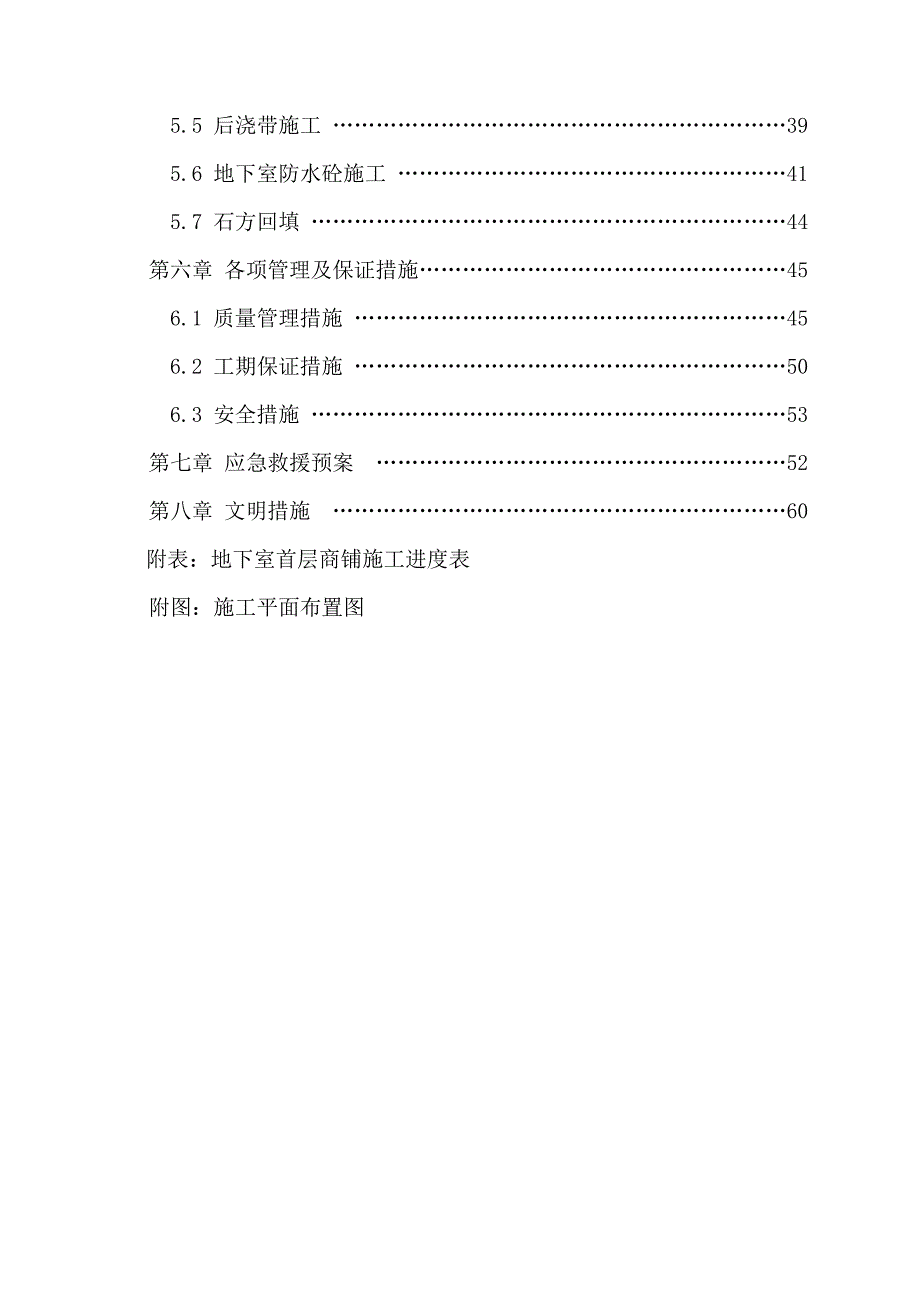

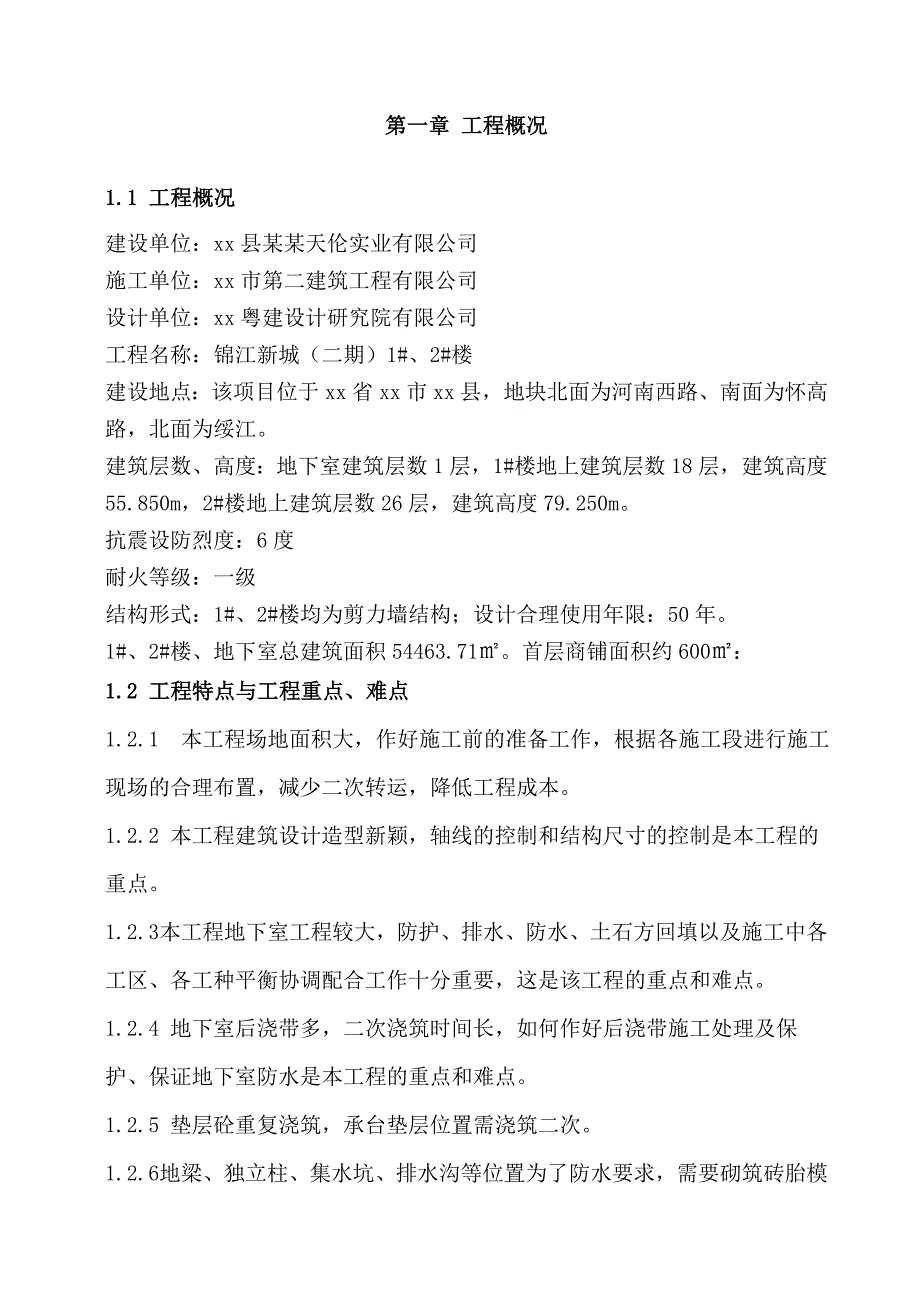

2、456.1 质量管理措施 456.2 工期保证措施 506.3 安全措施 53第七章 应急救援预案 52第八章 文明措施 60 附表：地下室首层商铺施工进度表 附图：施工平面布置图第一章 工程概况1.1 工程概况建设单位：xx县某某天伦实业有限公司施工单位：xx市第二建筑工程有限公司设计单位：xx粤建设计研究院有限公司工程名称：锦江新城（二期）1#、2#楼建设地点：该项目位于xx省xx市xx县，地块北面为河南西路、南面为怀高路，北面为绥江。建筑层数、高度：地下室建筑层数1层，1#楼地上建筑层数18层，建筑高度55.850m，2#楼地上建筑层数26层，建筑高度79.250m。抗震设防烈度：6度耐
3、火等级：一级结构形式：1#、2#楼均为剪力墙结构；设计合理使用年限：50年。1#、2#楼、地下室总建筑面积54463.71。首层商铺面积约600：1.2 工程特点与工程重点、难点1.2.1 本工程场地面积大，作好施工前的准备工作，根据各施工段进行施工现场的合理布置，减少二次转运，降低工程成本。1.2.2 本工程建筑设计造型新颖，轴线的控制和结构尺寸的控制是本工程的重点。1.2.3 本工程地下室工程较大，防护、排水、防水、土石方回填以及施工中各工区、各工种平衡协调配合工作十分重要，这是该工程的重点和难点。1.2.4 地下室后浇带多，二次浇筑时间长，如何作好后浇带施工处理及保护、保证地下室防水是本
4、工程的重点和难点。1.2.5 垫层砼重复浇筑，承台垫层位置需浇筑二次。1.2.6 地梁、独立柱、集水坑、排水沟等位置为了防水要求，需要砌筑砖胎模和抹灰处理。第二章 施工部署2.1 组织机构图项目的施工组织机构及质量、安全保证体系如下。材料员项目副经理项目工程师施工管理部计划经营部综合管理部各施工班组施工员技术员质检员资料员预算员设备物资部安全员项目经理项目经理2.2基础及地下室施工工艺流程测量放线土方开挖验槽混凝土垫层底板、基础防水及保护层底板、基础钢筋绑扎、墙柱插筋底板、基础混凝土墙柱梁板测量放线墙柱钢筋水电预留、预埋墙柱模板墙柱混凝土地下室顶板梁板模板水电预留预埋地下室顶板梁板混凝土养护地
5、下室外墙防水及保护层基础土石方回填商铺首层柱钢筋商铺首层柱模板商铺首层柱混凝土商铺二层梁板模板商铺二层梁板钢筋商铺二层梁板混凝土。2.3 施工准备2.3.1 施工技术准备1、 熟悉及会审图纸：（1）根据建设单位提供的图纸和地质资料，配备必要的标准图集和规范、规程，组织有关人员熟悉图纸，提出问题；仔细检查施工图纸是否完整和齐全，施工图纸设计内容是否符合工程施工规范；（2）检查施工图纸及各组成部分间有无矛盾和错误，如建筑图与其相关的结构图尺寸、标高、说明等方面是否一致等。 （3）通过图纸自审、互审和会审形成图纸会审纪要，掌握拟建工程的特性及应重点注意的问题，给工程的全面施工创造条件。 2、 原始资
6、料调查分析：通过对本地区周边的技术经济条件、气象以及建材市场供应状况等项调查，为总平面布置和施工组织设计提供依据。3、编制施工图预算和施工预算：根据施工图纸，计算工程量，列出各施工阶段主要工种、劳动力、主要材料的需用量及主要施工机械台班需用量表，为编制工程进度计划提供依据，再根据劳动定额编制施工预算，进行两算对比。4、编制施工方案：在本施工组织设计的指导下，按设计要求，根据工程特点，结合现场环境及本单位情况，进一步细化编制分部分项工程的施工方案，采用行之有效的施工方法，科学、合理地编制施工阶段的施工组织设计，做到质量优、工期短、无重大事故。5、分别作好技术和安全交底工作，实行层层交底，并将书面
7、交底存档。6、根据阶段施工进度提前向试验室申请砼和砂浆配比，并及时向班组交底。7、资料准备：遵照公司及质监站的有关规定，开工前准备好各种样表，施工中随时整理装订成册。2.3.2 设备及器具准备下表：主要施工机械设备与器具表编号设备名称型号单位数量设备容量(KW)1塔吊QTZ40台2 235.42施工升降机SC200型台4231143砂浆搅拌机H-200台2 22.54插入式振动棒50台661.15平板振动器ZB5套330.56交流电焊机BX1-500台 66117钢筋弯曲机GW-40台223.08钢筋切断机QJ-40台223.09钢筋锥螺纹机GHG40台22410木工圆盘锯MJ106台333.
8、011木工平刨MQ432/1型台3321.112潜水泵HW-60台331.513空压机3WCO台614蛙式打夯机HW-60台22.5215冲击电锤JIAC20台220.616角磨机ZIMJ80台550.317经纬仪FDT5-1台118水准仪OP3000台119钢卷尺50m把220钢卷尺5m把4021钢卷尺7.5m把1022混凝土抗压试模150150150组1023混凝土抗渗试模175185150组524坍落筒2劳动力安排序号工种单位数量备注1普工人202钢筋工人30503砼工人204架子工人135水工人206木工人40607水电工人128电焊工人32.3.3 现场准备1、建立工程轴线控制网，设
9、置定位桩并作好控制点的保护。2、临时供水、供电、排水线路按方案施工完成。3、临时道路、材料堆场及加工场地按总平面布置完成。4、生活设施如办公室、食堂、厕所等施工完成。2.3.4 施工总平面布置施工时安装2台塔吊，用背架泵输送混凝土，施工升降机4台，加工场地设置一处。（见施工总平面图）第三章 施工进度计划3.1 工期目标3.1.1 根据建设单位及建设项目总工期的要求，必须在80天内完成地下室顶板结构混凝土工程。（含首层商铺）3.2 施工进度计划施工进度计划详见：施工进度横道图。第四章 施工总平面布置4.1 施工总平面布置依据4.1.1 业主提供的总平面图4.1.2 业主提供的作业条件及周围环境条
10、件；4.1.3 施工工艺流程；4.1.4 xx市标化工地要求4.2 施工总平面布置原则4.2.1 在建设单位、监理的统一协调下进行施工现场的平面布置；4.2.2 紧凑有序，节约用地；4.2.3 满足施工需要和文明施工的前提下，尽可能减少临时设施的投资；4.2.4 适应生产需要，利于现场施工作业；4.2.5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运；4.2.6 尽量避免对周围环境的干扰和影响；4.2.7 符合施工现场卫生及消防安全要求；4.2.8 分区布置原则：生产区和办公区在红线外租用场地，单独布置。4.3 施工总平面管理办法4.3.1
11、 总体规划1、施工平面管理由项目经理总负责，由项目工长、材料部门、机械管理部门、后勤组织部门实施，按平面分片包干管理措施进行管理。2、施工现场设置“五牌一图”。即工程概况牌、安全施工牌、环境保护牌、消防保卫牌、文明施工牌、施工总平面布置图。3、按照总体规划要求作好平面布置，主要包括：（1）办公区及生活区布置；（2）材料堆放场地具体布置；（3）主要施工机械布置；（4）施工用水接口平面布置；（5）施工用电接口平面布置；（6）现场排水、排污布置。4.3.2 办公区及生活区在业主统一管理协调下在施工现场西南角搭设了办公与生活设施。4.3.3 施工现场在业主统一管理协调下做好以下工作：（1）围墙设置高度
12、不低于2.2m。（2）大门整洁醒目，形象设计具有特色。（3）现场办公区公共清洁派专人打扫。（4）施工现场设立卫生医疗点，并设置一定数量的保温桶和开水供应点（5）按照业主的统一部署做好施工现场的临时排水措施。（6）施工现场要加强场容管理，做到整齐、干净、节约、安全，力求均衡生产。（7）施工现场切实做到工完场清，固体废弃物分类堆放，及时处理清运，以保持场容的整洁。4.3.4 材料堆放场地在业主统一管理协调下做好以下工作：（1）施工及周转材料按施工进度计划分批进场，并依据材料性能分类堆放，标识清楚。做到分规格码放整齐，稳固，做到一头齐、一条线。（2）施工现场材料保管，将依据材料的性质采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施。（3）贵重物品，易
