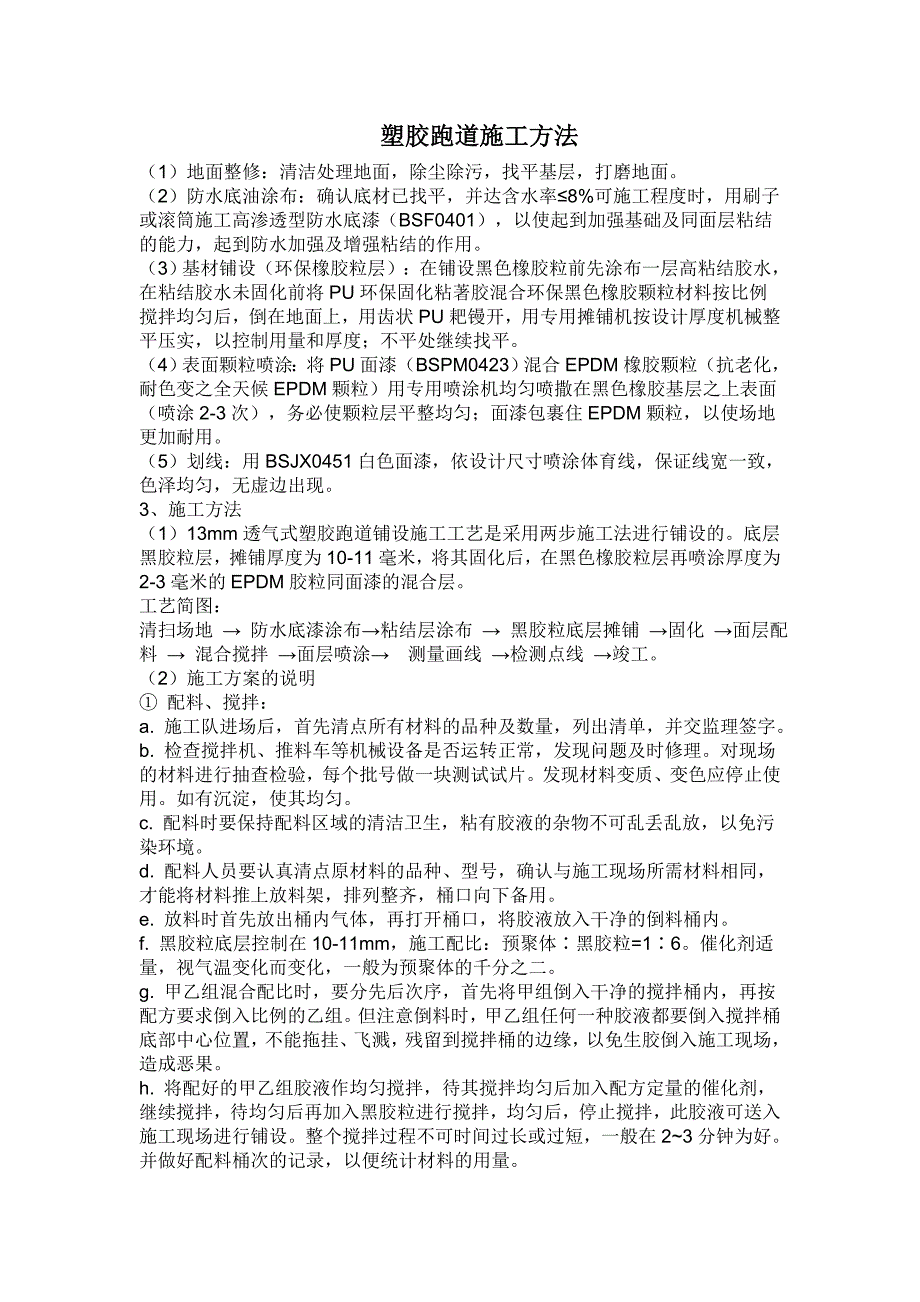

1、 塑胶跑道施工方法（1）地面整修：清洁处理地面，除尘除污，找平基层，打磨地面。（2）防水底油涂布：确认底材已找平，并达含水率8%可施工程度时，用刷子或滚筒施工高渗透型防水底漆（BSF0401），以使起到加强基础及同面层粘结的能力，起到防水加强及增强粘结的作用。（3）基材铺设（环保橡胶粒层）：在铺设黑色橡胶粒前先涂布一层高粘结胶水，在粘结胶水未固化前将PU环保固化粘著胶混合环保黑色橡胶颗粒材料按比例搅拌均匀后，倒在地面上，用齿状PU耙镘开，用专用摊铺机按设计厚度机械整平压实，以控制用量和厚度；不平处继续找平。（4）表面颗粒喷涂：将PU面漆（BSPM0423）混合EPDM橡胶颗粒（抗老化，耐色变之
2、全天候EPDM颗粒）用专用喷涂机均匀喷撒在黑色橡胶基层之上表面（喷涂2-3次），务必使颗粒层平整均匀；面漆包裹住EPDM颗粒，以使场地更加耐用。（5）划线：用BSJX0451白色面漆，依设计尺寸喷涂体育线，保证线宽一致，色泽均匀，无虚边出现。3、施工方法（1）13mm透气式塑胶跑道铺设施工工艺是采用两步施工法进行铺设的。底层黑胶粒层，摊铺厚度为10-11毫米，将其固化后，在黑色橡胶粒层再喷涂厚度为2-3毫米的EPDM胶粒同面漆的混合层。工艺简图：清扫场地 防水底漆涂布粘结层涂布 黑胶粒底层摊铺 固化 面层配料 混合搅拌 面层喷涂 测量画线 检测点线 竣工。（2）施工方案的说明 配料、搅拌：a.
3、 施工队进场后，首先清点所有材料的品种及数量，列出清单，并交监理签字。b. 检查搅拌机、推料车等机械设备是否运转正常，发现问题及时修理。对现场的材料进行抽查检验，每个批号做一块测试试片。发现材料变质、变色应停止使用。如有沉淀，使其均匀。c. 配料时要保持配料区域的清洁卫生，粘有胶液的杂物不可乱丢乱放，以免污染环境。d. 配料人员要认真清点原材料的品种、型号，确认与施工现场所需材料相同，才能将材料推上放料架，排列整齐，桶口向下备用。e. 放料时首先放出桶内气体，再打开桶口，将胶液放入干净的倒料桶内。f. 黑胶粒底层控制在10-11mm，施工配比：预聚体黑胶粒=16。催化剂适量，视气温变化而变化，

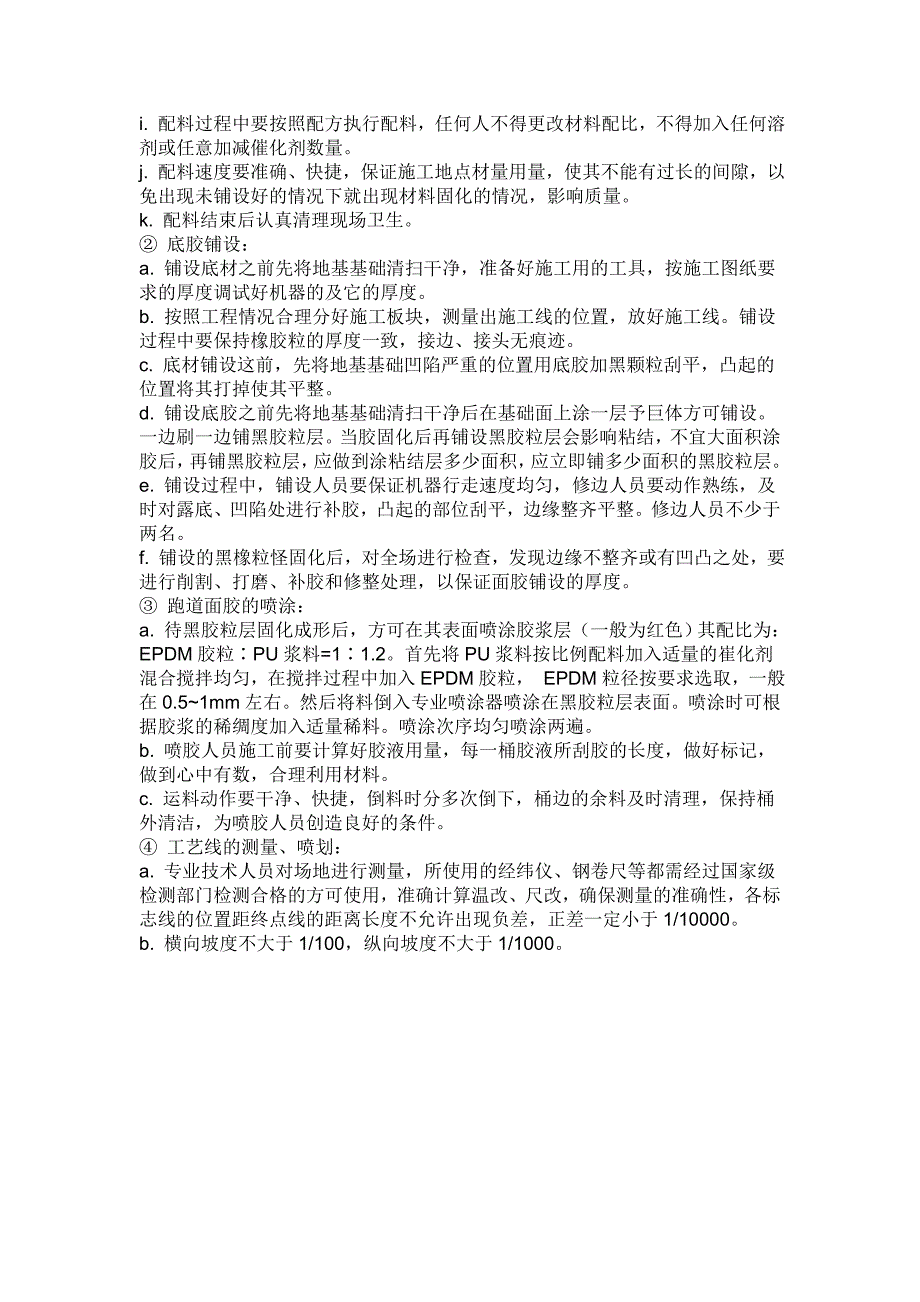

4、一般为预聚体的千分之二。g. 甲乙组混合配比时，要分先后次序，首先将甲组倒入干净的搅拌桶内，再按配方要求倒入比例的乙组。但注意倒料时，甲乙组任何一种胶液都要倒入搅拌桶底部中心位置，不能拖挂、飞溅，残留到搅拌桶的边缘，以免生胶倒入施工现场，造成恶果。h. 将配好的甲乙组胶液作均匀搅拌，待其搅拌均匀后加入配方定量的催化剂，继续搅拌，待均匀后再加入黑胶粒进行搅拌，均匀后，停止搅拌，此胶液可送入施工现场进行铺设。整个搅拌过程不可时间过长或过短，一般在23分钟为好。并做好配料桶次的记录，以便统计材料的用量。i. 配料过程中要按照配方执行配料，任何人不得更改材料配比，不得加入任何溶剂或任意加减催化剂数量。
5、j. 配料速度要准确、快捷，保证施工地点材量用量，使其不能有过长的间隙，以免出现未铺设好的情况下就出现材料固化的情况，影响质量。k. 配料结束后认真清理现场卫生。 底胶铺设： a. 铺设底材之前先将地基基础清扫干净，准备好施工用的工具，按施工图纸要求的厚度调试好机器的及它的厚度。b. 按照工程情况合理分好施工板块，测量出施工线的位置，放好施工线。铺设过程中要保持橡胶粒的厚度一致，接边、接头无痕迹。c. 底材铺设这前，先将地基基础凹陷严重的位置用底胶加黑颗粒刮平，凸起的位置将其打掉使其平整。d. 铺设底胶之前先将地基基础清扫干净后在基础面上涂一层予巨体方可铺设。一边刷一边铺黑胶粒层。当胶固化后再
6、铺设黑胶粒层会影响粘结，不宜大面积涂胶后，再铺黑胶粒层，应做到涂粘结层多少面积，应立即铺多少面积的黑胶粒层。e. 铺设过程中，铺设人员要保证机器行走速度均匀，修边人员要动作熟练，及时对露底、凹陷处进行补胶，凸起的部位刮平，边缘整齐平整。修边人员不少于两名。f. 铺设的黑橡粒怪固化后，对全场进行检查，发现边缘不整齐或有凹凸之处，要进行削割、打磨、补胶和修整处理，以保证面胶铺设的厚度。 跑道面胶的喷涂：a. 待黑胶粒层固化成形后，方可在其表面喷涂胶浆层（一般为红色）其配比为：EPDM胶粒PU浆料=11.2。首先将PU浆料按比例配料加入适量的崔化剂混合搅拌均匀，在搅拌过程中加入EPDM胶粒， EPD
7、M粒径按要求选取，一般在0.51mm左右。然后将料倒入专业喷涂器喷涂在黑胶粒层表面。喷涂时可根据胶浆的稀绸度加入适量稀料。喷涂次序均匀喷涂两遍。b. 喷胶人员施工前要计算好胶液用量，每一桶胶液所刮胶的长度，做好标记，做到心中有数，合理利用材料。c. 运料动作要干净、快捷，倒料时分多次倒下，桶边的余料及时清理，保持桶外清洁，为喷胶人员创造良好的条件。 工艺线的测量、喷划： a. 专业技术人员对场地进行测量，所使用的经纬仪、钢卷尺等都需经过国家级检测部门检测合格的方可使用，准确计算温改、尺改，确保测量的准确性，各标志线的位置距终点线的距离长度不允许出现负差，正差一定小于1/10000。b. 横向坡

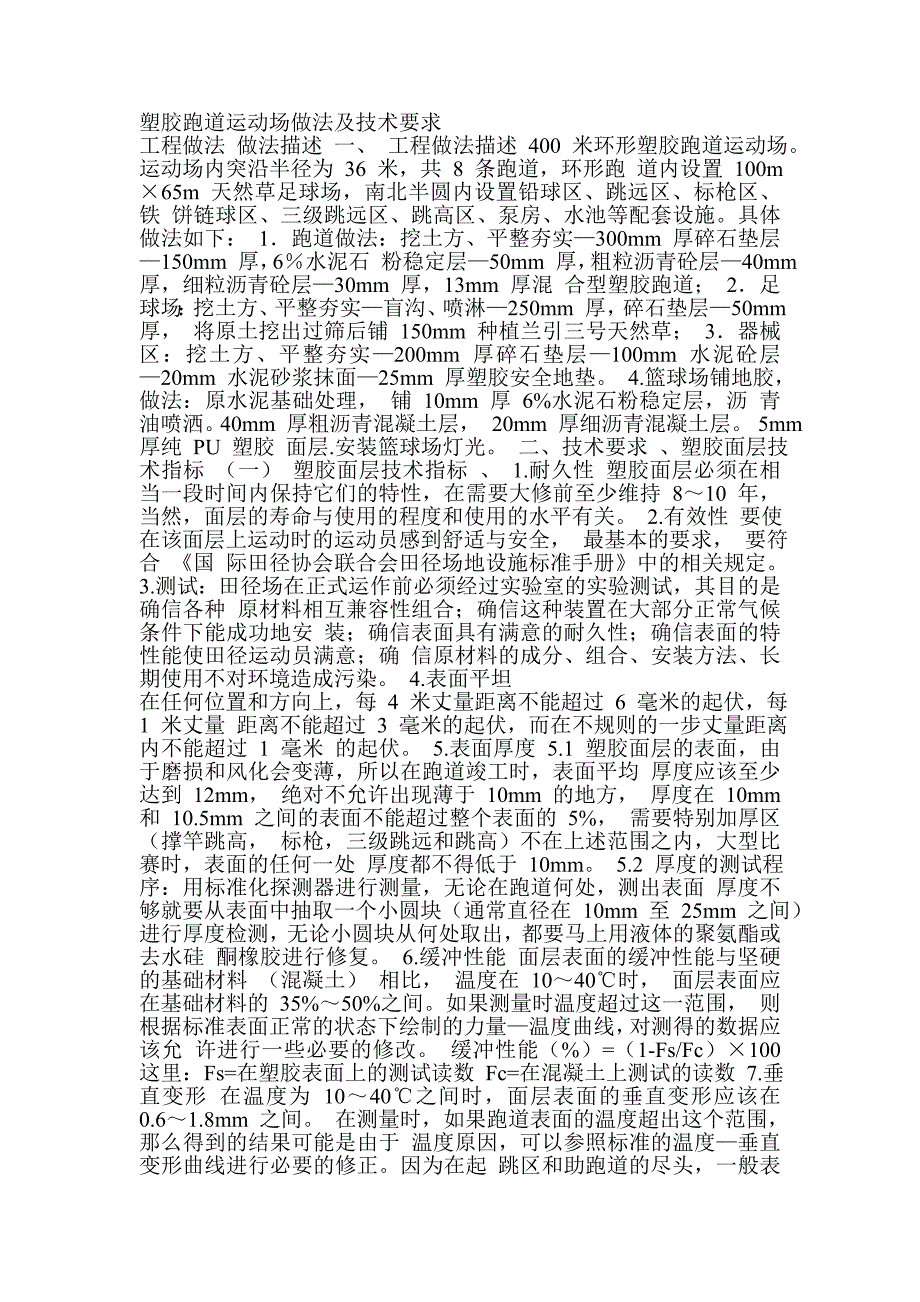

8、度不大于1/100，纵向坡度不大于1/1000。塑胶跑道运动场做法及技术要求工程做法 做法描述 一、 工程做法描述 400 米环形塑胶跑道运动场。运动场内突沿半径为 36 米，共 8 条跑道，环形跑 道内设置 100m65m 天然草足球场，南北半圆内设置铅球区、跳远区、标枪区、铁 饼链球区、三级跳远区、跳高区、泵房、水池等配套设施。具体做法如下： 1跑道做法：挖土方、平整夯实300mm 厚碎石垫层150mm 厚，6水泥石 粉稳定层50mm 厚，粗粒沥青砼层40mm 厚，细粒沥青砼层30mm 厚，13mm 厚混 合型塑胶跑道； 2足球场：挖土方、平整夯实盲沟、喷淋250mm 厚，碎石垫层50mm
9、 厚， 将原土挖出过筛后铺 150mm 种植兰引三号天然草； 3器械区：挖土方、平整夯实200mm 厚碎石垫层100mm 水泥砼层20mm 水泥砂浆抹面25mm 厚塑胶安全地垫。 4.篮球场铺地胶，做法：原水泥基础处理， 铺 10mm 厚 6%水泥石粉稳定层，沥 青油喷洒。40mm 厚粗沥青混凝土层， 20mm 厚细沥青混凝土层。 5mm 厚纯 PU 塑胶 面层.安装篮球场灯光。 二、技术要求 、塑胶面层技术指标 （一） 塑胶面层技术指标 、 1.耐久性 塑胶面层必须在相当一段时间内保持它们的特性，在需要大修前至少维持 810 年，当然，面层的寿命与使用的程度和使用的水平有关。 2.有效性 要
10、使在该面层上运动时的运动员感到舒适与安全， 最基本的要求， 要符合 国 际田径协会联合会田径场地设施标准手册中的相关规定。 3.测试：田径场在正式运作前必须经过实验室的实验测试，其目的是确信各种 原材料相互兼容性组合；确信这种装置在大部分正常气候条件下能成功地安 装；确信表面具有满意的耐久性；确信表面的特性能使田径运动员满意；确 信原材料的成分、组合、安装方法、长期使用不对环境造成污染。 4.表面平坦在任何位置和方向上，每 4 米丈量距离不能超过 6 毫米的起伏，每 1 米丈量 距离不能超过 3 毫米的起伏，而在不规则的一步丈量距离内不能超过 1 毫米 的起伏。 5.表面厚度 5.1 塑胶面层
11、的表面，由于磨损和风化会变薄，所以在跑道竣工时，表面平均 厚度应该至少达到 12mm， 绝对不允许出现薄于 10mm 的地方， 厚度在 10mm 和 10.5mm 之间的表面不能超过整个表面的 5%， 需要特别加厚区 （撑竿跳高， 标枪，三级跳远和跳高）不在上述范围之内，大型比赛时，表面的任何一处 厚度都不得低于 10mm。 5.2 厚度的测试程序：用标准化探测器进行测量，无论在跑道何处，测出表面 厚度不够就要从表面中抽取一个小圆块（通常直径在 10mm 至 25mm 之间） 进行厚度检测，无论小圆块从何处取出，都要马上用液体的聚氨酯或去水硅 酮橡胶进行修复。 6.缓冲性能 面层表面的缓冲性能
12、与坚硬的基础材料 （混凝土） 相比， 温度在 1040时， 面层表面应在基础材料的 35%50%之间。如果测量时温度超过这一范围， 则根据标准表面正常的状态下绘制的力量温度曲线，对测得的数据应该允 许进行一些必要的修改。 缓冲性能（%）=（1-Fs/Fc）100 这里：Fs=在塑胶表面上的测试读数 Fc=在混凝土上测试的读数 7.垂直变形 在温度为 1040之间时，面层表面的垂直变形应该在 0.61.8mm 之间。 在测量时，如果跑道表面的温度超出这个范围，那么得到的结果可能是由于 温度原因，可以参照标准的温度垂直变形曲线进行必要的修正。因为在起 跳区和助跑道的尽头，一般表面较厚，所以所测得的
13、数据可能会超出上述范 围。 8.摩擦力 面层表面在潮湿无气孔时，任何地方的摩擦系数不得低于 0.5。注意这个数值 相当于 TRRL 机器上的刻度读数 47。 滑动摩擦系数按下面公式进行计算： E=0.30D/V 这里：D=相应的摩擦阻力（牛顿米） V=正常动力 9.拉伸性能 无孔的面层表面最低的拉伸力是 0.5MPa，有孔的面层表面是 0.4MPa，所有 的塑胶表面在断裂处，最少拉伸性是 40%。 10.颜色 当使用 Merhuen 颜色手册进行评估时，面层表面的颜色必须统一，并肯与手 册中某一特定的颜色一致，如果场地表面被设计成多种颜色，那么每一种颜 色都必须与手册中某一颜色一致。 方法：对
14、于不同颜色的位置，在颜色手册中应有明确的评价。如果场地的各 个部分同样的颜色区别起来有困难，则应在手册中注明。对于位置的评价，在场地的图纸中记录下来的位置和测量，也要评价。 11.排水 当水完全淹没场地后， 允许经过 20 分钟的排水要求没有一处面层表面残留水 的深度超过面层的表面厚度。 12. 验收 场地没有气泡，裂缝，分层等现象。 方法：对塑胶表面进行彻底的检查，并在图纸上标出这些不完善处，拍成照 片，用图示说明这些测试报告。 、胶的技术指标 （二） 胶的技术指标 、 1.田径跑道按照国际田径协会联合会田径场地设施标准手册 （2003）的 要求和中国 GB/T14833-93 塑胶跑道标准
15、施工及验收， 一般标准 400 米塑胶 田径场须满足省级中学生运动会田径比赛的要求。2.工程质量须符合 GB/T14833-93 塑胶跑道的标准。 3.由于目前环保问题要求越来越严，因此在工程中使用的塑胶材料必须使用 环保材料，该材料必须具备符合环境管理体系 ISO14001 对环境和人的健康 无害的产品，且要有相应检测资质单位提供的检测报告。 4.施工质量符合现行的国家施工验收技术规范和建筑安装工程检验评 定标准（GB/T14838-93），并通过体育场地设施建设相关行政主管部门的 验收。 5.塑胶跑道、田赛区塑胶坡度、厚度、平整度、边缘粘接、色泽、标准线、 点位标志等项的技术指标必须符合 GB/T14838-93R 的要求及设计要求。 6.塑胶跑道面层施工技术指标应符合国际标准和国内有关标准。 7.塑胶跑道面层施工应符合国家体育总局400 米竞赛用田径跑道塑胶面层 质量检验评定标准中规定的标准要求，并通过体育设施建设使用行政主 管部门的检测验收。 8.塑胶跑道其各项物理机械性能指标完全符合国际业余田径联合会规定的指标。塑胶跑道的材料质量符合国家技术监督局发布的 GB/T14833-93塑 胶跑道规定的标准要求。各项技术指标如下： 序号测试项目 拉伸强度 ，MPa 扯断伸长率， 回弹值， 硬度（邵氏 A） ，度 压缩复原率， 阻燃性，级 质量指标 0.7 90% 20% 45
