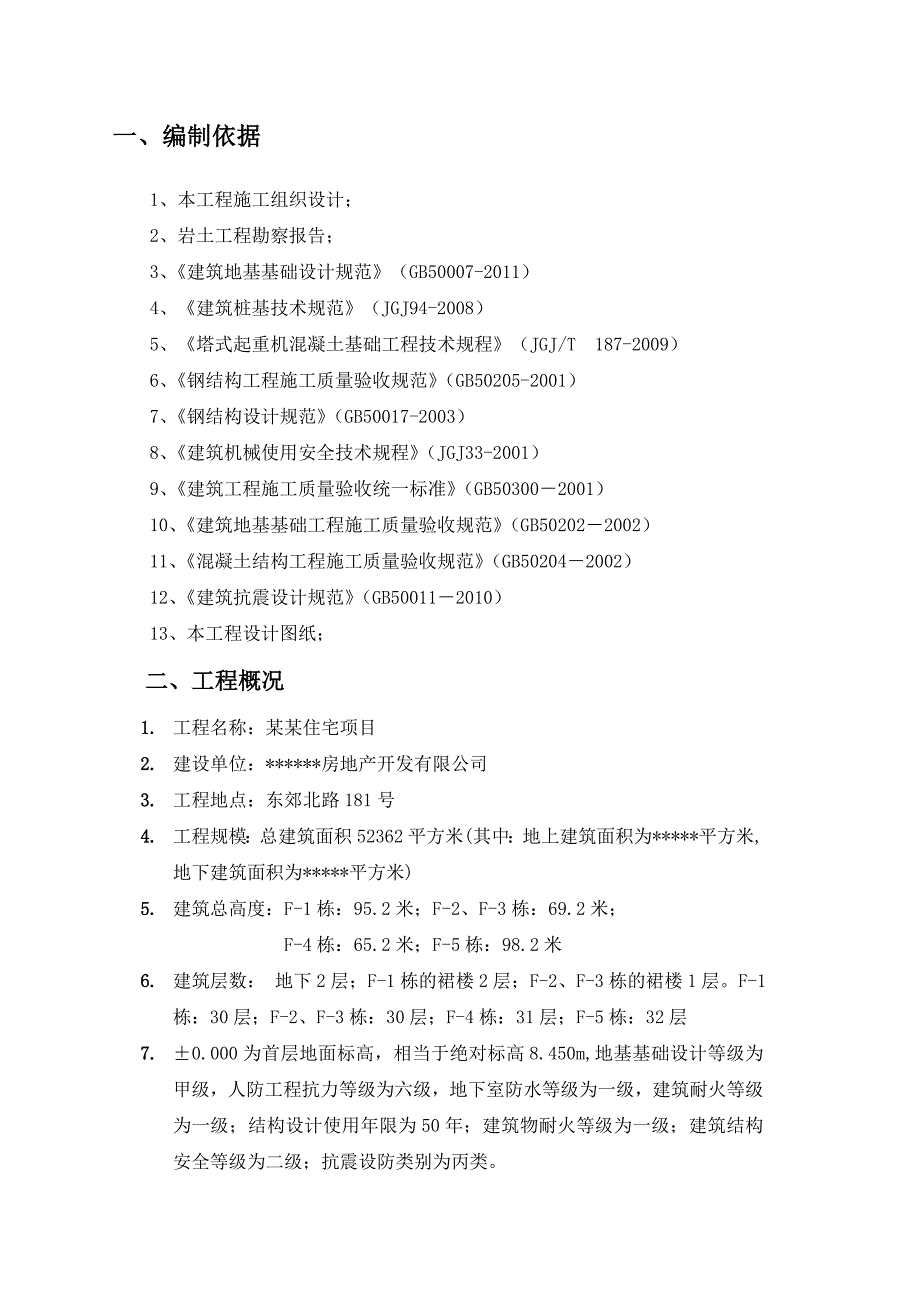

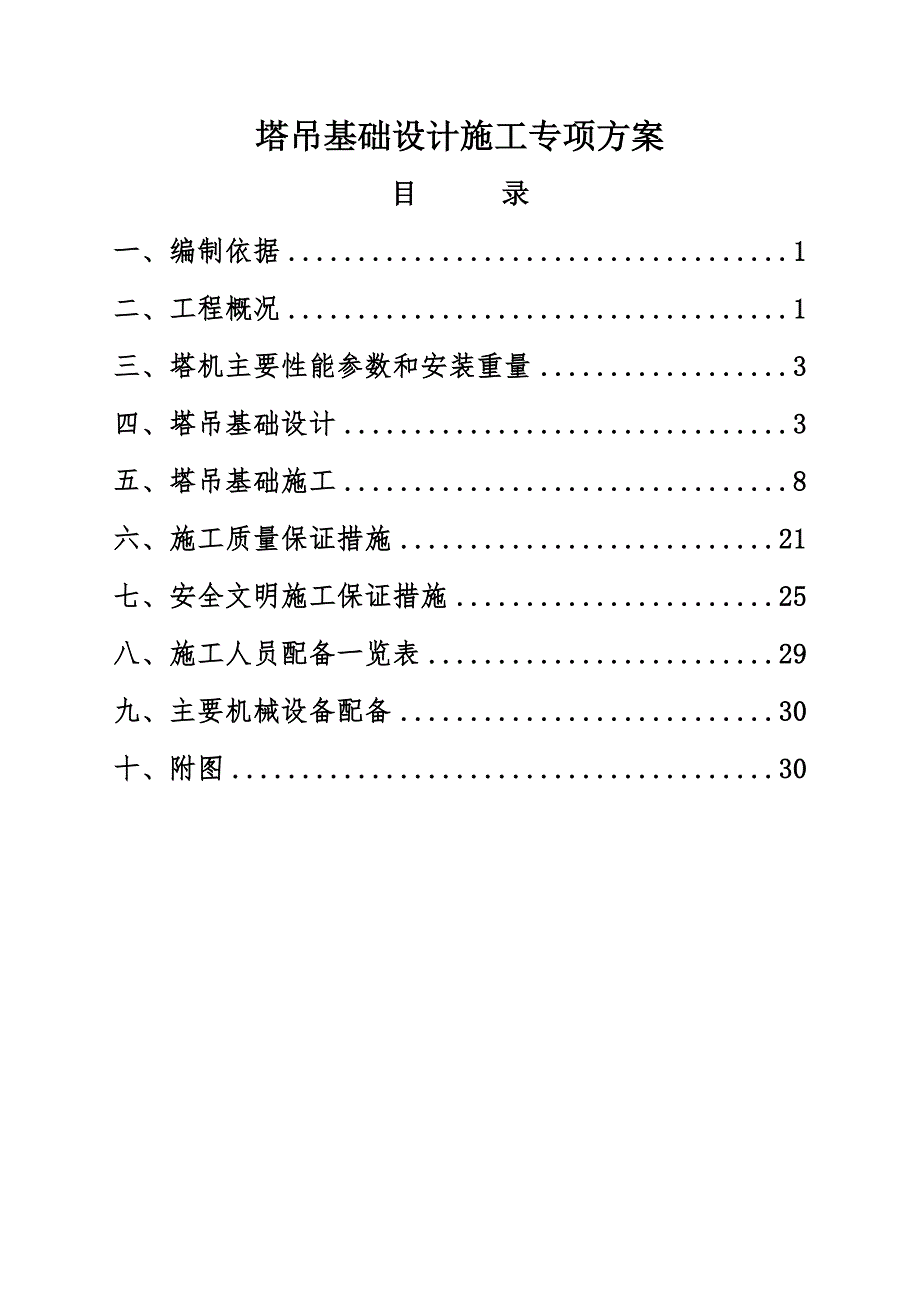

1、塔吊基础设计施工专项方案目 录一、编制依据1二、工程概况1三、塔机主要性能参数和安装重量3四、塔吊基础设计3五、塔吊基础施工8六、施工质量保证措施21七、安全文明施工保证措施25八、施工人员配备一览表29九、主要机械设备配备30十、附图30一、编制依据1、本工程施工组织设计；2、岩土工程勘察报告；3、建筑地基基础设计规范（GB50007-2011）4、建筑桩基技术规范（JGJ94-2008）5、塔式起重机混凝土基础工程技术规程（JGJ/T187-2009）6、钢结构工程施工质量验收规范（GB50205-2001）7、钢结构设计规范（GB50017-2003）8、建筑机械使用安全技术规程（JGJ
2、33-2001）9、建筑工程施工质量验收统一标准（GB503002001）10、建筑地基基础工程施工质量验收规范（GB502022002）11、混凝土结构工程施工质量验收规范（GB502042002）12、建筑抗震设计规范（GB500112010）13、本工程设计图纸；二、工程概况1. 工程名称：某某住宅项目2. 建设单位：*房地产开发有限公司3. 工程地点：东郊北路181号4. 工程规模：总建筑面积52362平方米(其中：地上建筑面积为*平方米,地下建筑面积为*平方米)5. 建筑总高度：F-1栋：95.2米；F-2、F-3栋：69.2米； F-4栋：65.2米；F-5栋：98.2米6. 建筑

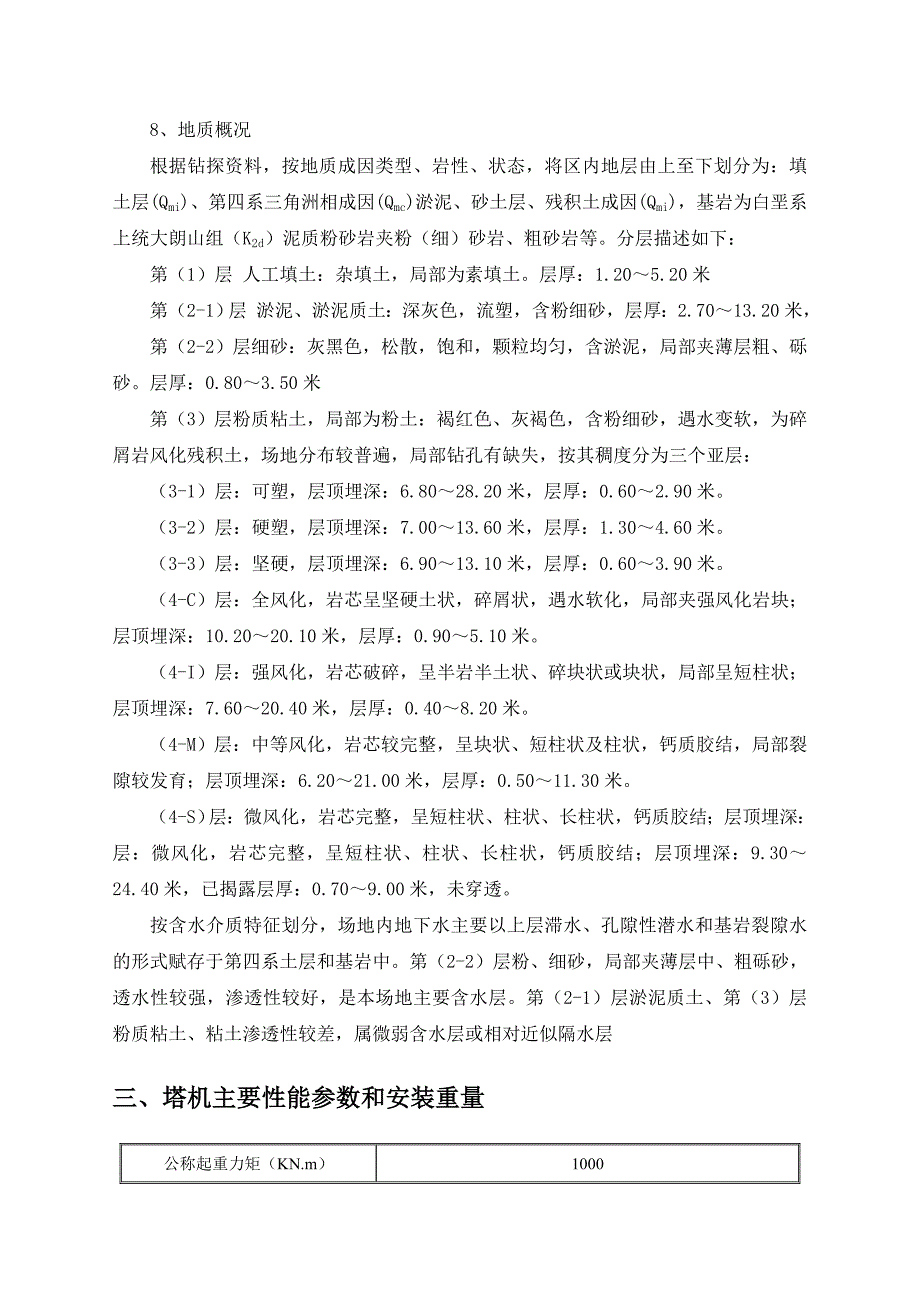

3、层数： 地下2层；F-1栋的裙楼2层；F-2、F-3栋的裙楼1层。F-1栋：30层；F-2、F-3栋：30层；F-4栋：31层；F-5栋：32层7. 0.000为首层地面标高，相当于绝对标高8.450m,地基基础设计等级为甲级，人防工程抗力等级为六级，地下室防水等级为一级，建筑耐火等级为一级；结构设计使用年限为50年；建筑物耐火等级为一级；建筑结构安全等级为二级；抗震设防类别为丙类。8、地质概况根据钻探资料，按地质成因类型、岩性、状态，将区内地层由上至下划分为：填土层(Qmi)、第四系三角洲相成因(Qmc)淤泥、砂土层、残积土成因(Qmi)，基岩为白垩系上统大朗山组（K2d）泥质粉砂岩夹粉（细
4、）砂岩、粗砂岩等。分层描述如下：第（1）层 人工填土：杂填土，局部为素填土。层厚：1.205.20米第（2-1）层 淤泥、淤泥质土：深灰色，流塑，含粉细砂，层厚：2.7013.20米，第（2-2）层 细砂：灰黑色，松散，饱和，颗粒均匀，含淤泥，局部夹薄层粗、砾砂。层厚：0.803.50米第（3）层 粉质粘土，局部为粉土：褐红色、灰褐色，含粉细砂，遇水变软，为碎屑岩风化残积土，场地分布较普遍，局部钻孔有缺失，按其稠度分为三个亚层：（3-1）层：可塑，层顶埋深：6.8028.20米，层厚：0.602.90米。（3-2）层：硬塑，层顶埋深：7.0013.60米，层厚：1.304.60米。（3-3）层
5、：坚硬，层顶埋深：6.9013.10米，层厚：0.603.90米。（4-C）层：全风化，岩芯呈坚硬土状，碎屑状，遇水软化，局部夹强风化岩块；层顶埋深：10.2020.10米，层厚：0.905.10米。（4-I）层：强风化，岩芯破碎，呈半岩半土状、碎块状或块状，局部呈短柱状；层顶埋深：7.6020.40米，层厚：0.408.20米。（4-M）层：中等风化，岩芯较完整，呈块状、短柱状及柱状，钙质胶结，局部裂隙较发育；层顶埋深：6.2021.00米，层厚：0.5011.30米。（4-S）层：微风化，岩芯完整，呈短柱状、柱状、长柱状，钙质胶结；层顶埋深：层：微风化，岩芯完整，呈短柱状、柱状、长柱状，钙
6、质胶结；层顶埋深：9.3024.40米，已揭露层厚：0.709.00米，未穿透。按含水介质特征划分，场地内地下水主要以上层滞水、孔隙性潜水和基岩裂隙水的形式赋存于第四系土层和基岩中。第（2-2）层粉、细砂，局部夹薄层中、粗砾砂，透水性较强，渗透性较好，是本场地主要含水层。第（2-1）层淤泥质土、第（3）层粉质粘土、粘土渗透性较差，属微弱含水层或相对近似隔水层三、塔机主要性能参数和安装重量公称起重力矩（KN.m）1000起重工作幅度(m)最大60宽度(m)1.8最大工作高度(m)螺栓固定式44附着式176最大起重量(t)6起升机构型号QS6015倍率=2=4起重量/速度(m/min)2.93/5
7、01.5/506/25低速就位速度(m/min)5功率(KW)30回转机构速度(r/min)00.63功率(kw)23.7顶升机构速度(m/min)0.5功率(kw)4工作压力(mpa)18平衡重(t)最大工作幅度(m)45505560重量(t)2.231.911.681.5工作温度()-20+40四、塔吊基础设计4.1、塔吊布设情况1号与2号楼塔吊基础均位于地下室中，塔吊基础顶标高同地下室底板顶标高。根据厂家提供的说明书中要求，结合工程实际情况，塔吊基础采用钻孔灌注桩基础作为塔吊基础，单桩支承，单桩直径为1800 mm，经过验算表明塔吊基础既能满足塔吊使用要求，也不会有基坑开挖时引起塔吊基础
8、变形的问题。因塔吊基础上表面在自然地面以下，为保证基础上表面处不积水，将场地排水沟与塔吊基础相连通。沿塔吊基础四周砖砌300500排水沟，与场地排水沟相连并及时排除，确保塔吊基础不积水。塔吊基础砼标号为C35，基础尺寸为5200 mm5200 mm1450mm。基础为上下两层双向配筋2425，间距为200mm，拉结筋为16 400mm，钢筋保护层厚度为50mm。塔吊基础平面布置图见附图塔吊基础承台配筋图见附图4.2、基础设计及验算4.2.1. 参数信息塔吊型号:QTZ6015，自重(包括平衡重15t)F=573kN，基础自重G=980.2 KN，塔吊倾覆力距M=1600kN.m，塔吊起重自由最
9、大高度H=44m，混凝土强度等级:C35，基础最小厚度h=1.450m，基础的平面尺寸取：AcBc=5200mm5200mm4.2.2. 基础最小尺寸确定基础的厚度取:H=1.45m基础的平面尺寸取：AcBc=5200mm5200mm4.2.3、塔吊基础承台顶面的竖向力和弯矩确定塔吊基础承台重G 2=25*5.2*5.2*1.45=980.2kN 根据塔吊厂家提供的使用说明书得出荷载工况水平力Pn（kN）垂直力Pv（kN）弯矩M（kN.m）扭矩Mn（kN.M）工作工况295731600453非工作工况71556172214.2.4、矩形承台弯矩及单桩桩顶竖向力的计算4.2.4.1、 桩顶竖向力
10、的计算依据建筑桩技术规范的第5.1.1条。 4.2.4.2、矩形承台弯矩的计算依据建筑桩技术规范JGJ94-2008的第5.9.2条。计算截面取塔吊柱边线。其中 Mx1,My1计算截面处XY方向的弯矩设计值kN.mkN.m)； xi,yi单桩相对承台中心轴的XY方向距离取B/2=0.9m； Ni1扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n=573kN；经过计算得到弯矩设计值：Mx1=My1=5730.9=515.7kN.m。4.2.5、矩形承台截面主筋的计算依据混凝土结构设计规范(GB50010-2002)第7.2条受弯构件承载力计算。 式中，l系数，当混凝土强度不超过C
11、50时， 1取为1.0,当混凝土强度等级为C80时，1取为0.94,期间按线性内插法得1.00； fc混凝土抗压强度设计值查表得16.7N/mm2； ho承台的计算高度Hc-50.00=1400mm； fy钢筋受拉强度设计值，fy=300N/mm2；经过计算得： 由于最小配筋率为0.15%（见建筑桩基技术规范JGJ94-2008第4.2.3条）,所以最小配筋面积为:520014000.15%=10920mm2故取 As=11781mm2。实配2425。塔吊基础配筋见附图所示4.2.6、矩形承台截面抗剪切计算依据建筑桩基技术规范(JGJ94-2008)的第5.9.12条和第5.9.11条。 前面
12、的计算方案可以得到XY方向桩对矩形承台的最大剪切力,考虑对称性，记为V=1553.2kN我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式： 其中 0建筑桩基重要性系数，取1.0； 剪切系数,=0.13； fc混凝土轴心抗压强度设计值，fc=16.70N/mm2； b0承台计算截面处的计算宽度，b0=5200mm； h0承台计算截面处的计算高度，h0=1400mm； fy钢筋受拉强度设计值，fy=300.00N/mm2； S箍筋的间距，S=200mm。经过计算承台已满足抗剪要求，只需构造配箍筋!4.2.7、桩承载力验算桩承载力计算依据建筑桩基技术规范、混凝土结构设计规范与建筑抗震规范。根
13、据前面的计算可以得到桩的轴向压力设计值，取其中最大值N=1553.2kN； 桩顶轴向压力设计值应满足下面的公式： 其中，基桩成桩工艺系数，取0.8； 混凝土轴心抗压强度设计值，=14.3N/mm2； 纵向主筋抗压强度设计值，=360N/mm2； 桩的截面面积，=2.54106mm2。纵向主筋面积，=7854mm2。则=1.53106N0.814.32.54106+0.97854360=31.6106N；经过计算得到桩顶轴向压力设计值满足要求,只需构造配筋即可！由于塔吊基础桩基础与工程桩ZH6桩径与桩长一致，可以参照ZH6工程桩进行配筋设计，具体配筋构造详见ZH6配筋图。4.2.8、桩竖向极限承载力验算及桩长计算根据本工程岩土勘察报告中提供的桩基设计参数，桩承载力计算依据建筑桩基础技术规范(JGJ94-2008)估算单桩熟悉极限承载力标准值Quk=uqsikli+qpkAp其中 qsik 桩侧第i层土的极限侧阻力标准值,取值如下表qpk 桩侧第i层土的极限端阻力标准值,取值如下表u 桩身的周长 u=5.652 mAp 桩端面积 Ap=2.54 m2第i层土层厚度（参考岩土工程报告工程地质剖面图）桩侧土极限摩擦阻力标准值、端桩阻力标准值如下层序土层类型土层厚度(m)极限侧阻力(kN/m2)极限端阻力(kN/m2)（2-1）淤泥、淤泥质土2.7
