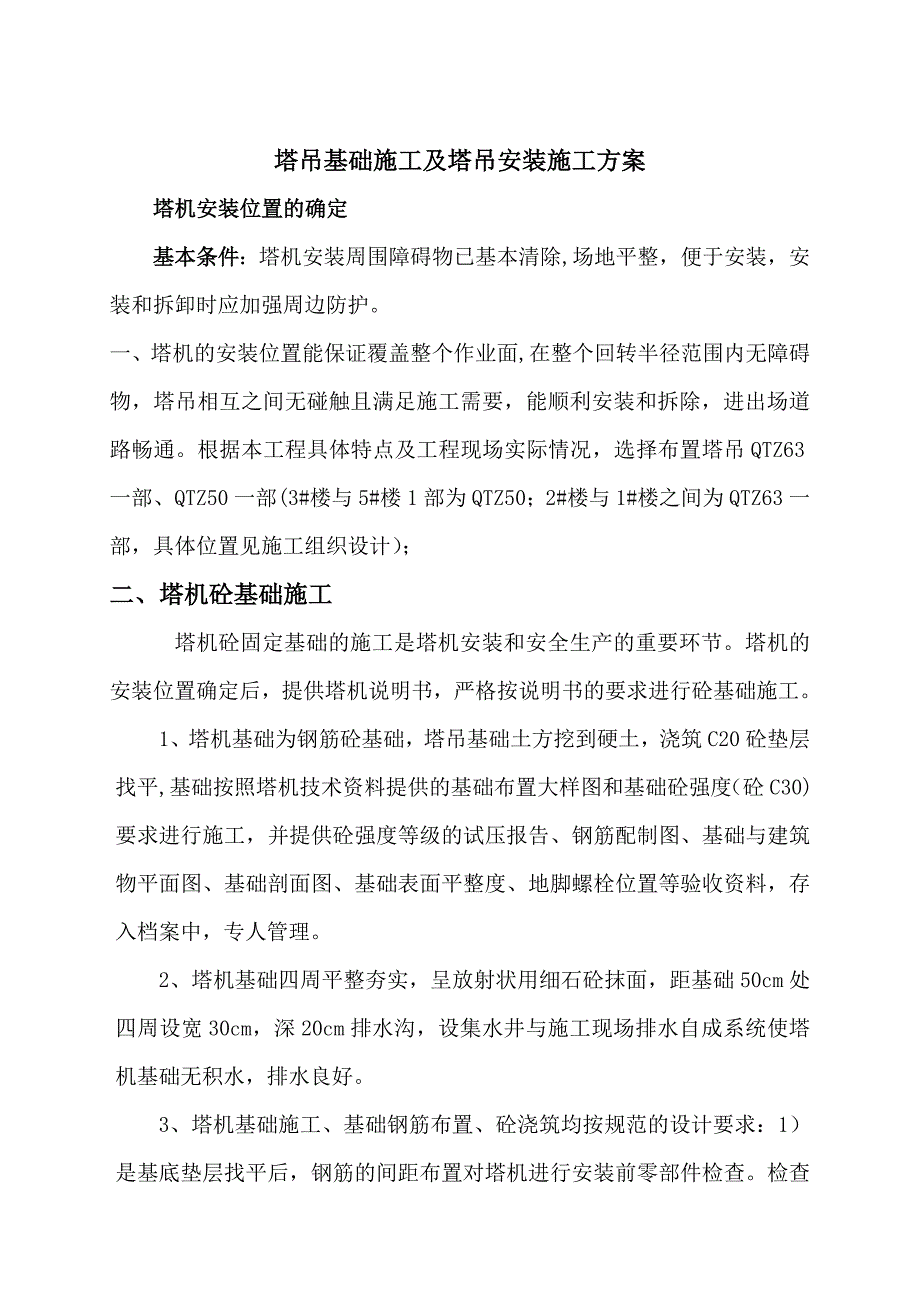

1、 塔吊安装施工方案 编 制: 审 核: 审 批: 编制单位: 日 期: 年 月 日 塔吊基础施工及塔吊安装施工方案 塔机安装位置的确定基本条件:塔机安装周围障碍物已基本清除,场地平整,便于安装,安装和拆卸时应加强周边防护。一、塔机的安装位置能保证覆盖整个作业面,在整个回转半径范围内无障碍物,塔吊相互之间无碰触且满足施工需要,能顺利安装和拆除,进出场道路畅通。根据本工程具体特点及工程现场实际情况,选择布置塔吊QTZ63一部、QTZ50一部(3#楼与5#楼1部为QTZ50;2#楼与1#楼之间为QTZ63一部,具体位置见施工组织设计);二、 塔机砼基础施工 塔机砼固定基础的施工是塔机安装和安全生产的

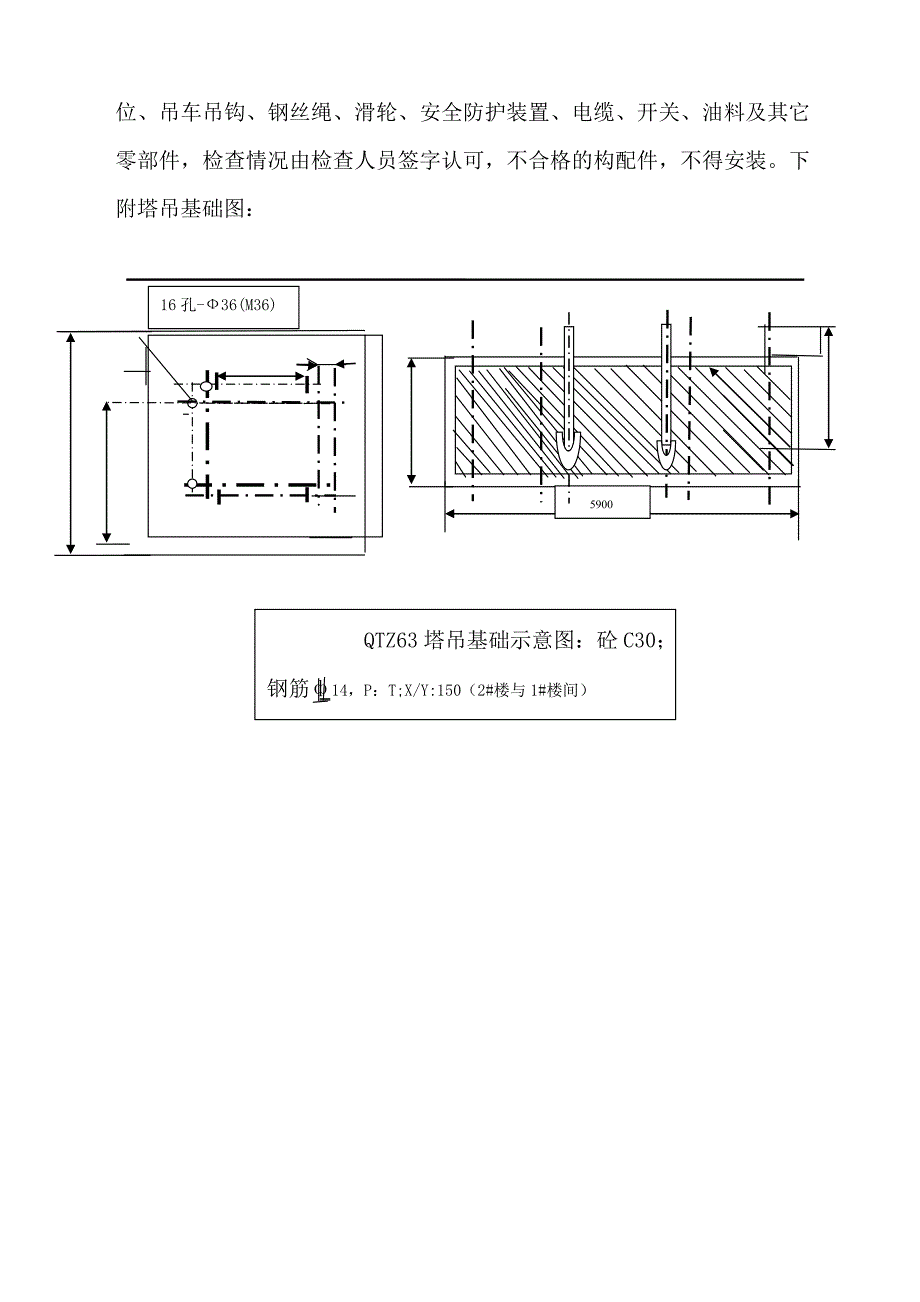

2、重要环节。塔机的安装位置确定后,提供塔机说明书,严格按说明书的要求进行砼基础施工。1、塔机基础为钢筋砼基础,塔吊基础土方挖到硬土,浇筑C20砼垫层找平,基础按照塔机技术资料提供的基础布置大样图和基础砼强度(砼C30)要求进行施工,并提供砼强度等级的试压报告、钢筋配制图、基础与建筑物平面图、基础剖面图、基础表面平整度、地脚螺栓位置等验收资料,存入档案中,专人管理。2、塔机基础四周平整夯实,呈放射状用细石砼抹面,距基础50cm处四周设宽30cm,深20cm排水沟,设集水井与施工现场排水自成系统使塔机基础无积水,排水良好。3、塔机基础施工、基础钢筋布置、砼浇筑均按规范的设计要求:1)是基底垫层找平后

3、,钢筋的间距布置对塔机进行安装前零部件检查。检查16孔-36(M36) QTZ63塔吊基础示意图:砼C30;钢筋14,P:T;X/Y:150(2#楼与1#楼间) 5900位、吊车吊钩、钢丝绳、滑轮、安全防护装置、电缆、开关、油料及其它零部件,检查情况由检查人员签字认可,不合格的构配件,不得安装。下附塔吊基础图: 3#楼与5#楼塔吊基础结构尺寸示意图三、塔吊安装前检查及准备工作1、施工现场首先应该完成三通一平,清理障碍物。2、检查金属结构部分,焊缝不应开裂,构件不应变形,否则应检修。3、检查机械传动部分及各工作机构制动器。并做好其调整工作,制动带等易损件达报废,必须准时立即更换。对于液力推行杆制

4、动器要充足,各部连接紧固螺栓应齐全,并可靠,传动滑轮不得有卡阻现象。4、各工作机构减速箱及各部润滑点,应按塔吊说明书中润滑规定,做好润滑工作。5、检查电器系统,更换损坏的电气元件,电缆线及限位开关,并应有塔吊专用电箱设漏电保护及接地保护。6、检查并调减液压系统,液压油应用规定的数量,牌号更换,坚固各油管接头,油压应正常。7、检查钢丝绳,绳卡及所有吊索具应达标准。安装交付使用前做好验收工作。8、准备16T汽车吊一台,对常用电工、钳工、工具、大锤、吊索、绳卡、卸扣、绳索、保险带做好检查工作。9、检查提升机构减速箱中电磁离合器磨擦片及电刷,若有损坏立即更换。塔机进场由塔机安装负责人、设备管理员,对塔

5、机进行安装前零部件检查。检查内容:钢结构、机械传动部位、吊车吊钩、钢丝绳、滑轮、安全防护装置、电缆、开关、油料及其它零部件,检查情况由检查人员签四、塔吊安装条件及其必须的安全技术措施。1、塔吊安装人员各岗位应分工明确,职责分明。2、塔吊安装应为晴天作业,风力不得大于四级。3、遵守规范的安全技术交底。五 、塔吊安装顺序:1、自下而上塔吊组装顺序为:固定基础,下支座再装上回转部分,在地面上将爬升架拼装整体,并装好液压系统,然后将爬升架吊起,套在标准节点外面,并使套架上的爬爪搁在标准节的最后一个踏步上。2、在地面上先将上下支座以及回转机构,回转支承平台等装为一体,然后吊车安装在塔身节口用轴销和高强螺

6、栓将下支座分别与爬升架和塔身节相连。3、在地面上将塔帽和回转塔身装好,并将平臂拉杆的第一节与塔顶用销轴连好,并将保险销卡好,然后吊起,用4个M40的高强螺栓将回转塔身和上支座连接。4、在平地上装好平衡臂,将卷阳机构,配电箱,电阻箱等安装到位在平衡臂上,接好电线,然后将平衡平衡臂吊起来,与回转塔身用销轴固接完臂后,再略抬起平衡臂,安装好平衡臂拉杆,再将吊车卸载。5、安装起重臂,吊臂在地面垫平,找直组成一体,小车套上轨道,变幅机构装上吊臂,将其它的拉杆连结好,并用铁丝绳将拉杆固定在吊臂上,穿变幅钢丝绳,一端与变幅圈筒连结固定,另一端经过变幅滑轮与小车车架连结固定,吊起垂直至安装部位,吊臂根部与回转

7、平台用轴销固定,穿上插销。6、吊装起动臂前端,安装起动臂前拉杆(共2根)用销轴连接穿开销口,吊在此时不工作,再逐步收紧起升机构钢丝绳。使斜撑向后倾斜,此时安装后拉杆,用销轴连接。穿上开口销,拆除扣在斜撑上的钢丝绳,吊在缓缓放下起重臂。安装平衡块7、安装驾驶室,驾驶室底部耳板与操作平台用销轴连接固定,穿上开口销,吊车退场。8、扣牢外挂安装平台的钢丝绳,钢丝绳从后面卷筒下方而来。依次经过排绳轮,撑杆滑轮吊臂板部滑轮,小车滑轮,吊构滑轮钢丝一端固定在起动臂前端的固定轴上,用三只钢丝绳夹固定。9、安装调整电器,操作系统,电路及照明安全装置。10、接通电源,各机构试运行,检查各机构电路的正确性,检查油箱

8、的油量,质量,做好试运行和提升的准备工作。11、由于平衡臂和起重端重量不平衡,影响安全,需将一只重5KN的重物用特别挂钩在距塔身30m处吊臂的下弦横腹杆上,作吊臂平衡,使塔身垂直。12、拆除内套架与塔身连接螺栓以及连接件。13、吊钩装单片塔身吊起至安装平台边,由手动葫芦挂钩接过塔身单片,沿着环行跑道至平衡臂下部开始安装,连接孔用锥度销固定,穿上高强度螺栓紧固,依次顺序安装上四片,完成一节。14、吊钩背一单片塔身,在轨道上变动小车位置,直至塔身平衡为止。15、停止起升,变幅,回转机构所有动作。16、插上油泵电机的三相电源插头,接通电源,启动油泵工作,调整溢流阀及液压系统压力在15Mpa以内,打开

9、手动换向阀油缸工作。油缸微量上升,抽去内套架顶击处的插销,然后油缸顶升到插销可插入上一台阶,油缸停止顶长,插入插销,逐步缓慢收缩油缸,插销受力,然后收起油缸,使上顶升紧的挂脚能挂在上一步台阶上,完成一个顶长周期,依次三个周期结束,内套架上部插销插入,可进行下一步顶升。17、重复以上升机过程至需要高度。18、安装内套器与塔身连接件,拧紧螺栓。19、检查并拧紧塔身所有连接螺栓,在每一个标准节内加上斜杆连接件,并拧紧螺栓。20、塔挂身内部扶梯,间隔12m放置休息平台。21、在塔身中部固定电源线,以防电源线在自重情况下受力过大。各机构试运转。(空截运行)22、起吊500kg重物作试吊运行各三次。23、安装安全装置各部件,并依次照说明书调试方法。24、在上述安全装置调试完毕后,可进行整机的调试工作。检验各传动机构的传动平衡性及钢结构钢性。25、安装调试后,认真做好塔吊的保养工作,及时报请监理及建设单位单位进行验收。26、经验收合格后才能交付使用,并做好塔吊使用的其他一系列的操作规程和安全技术交底。
