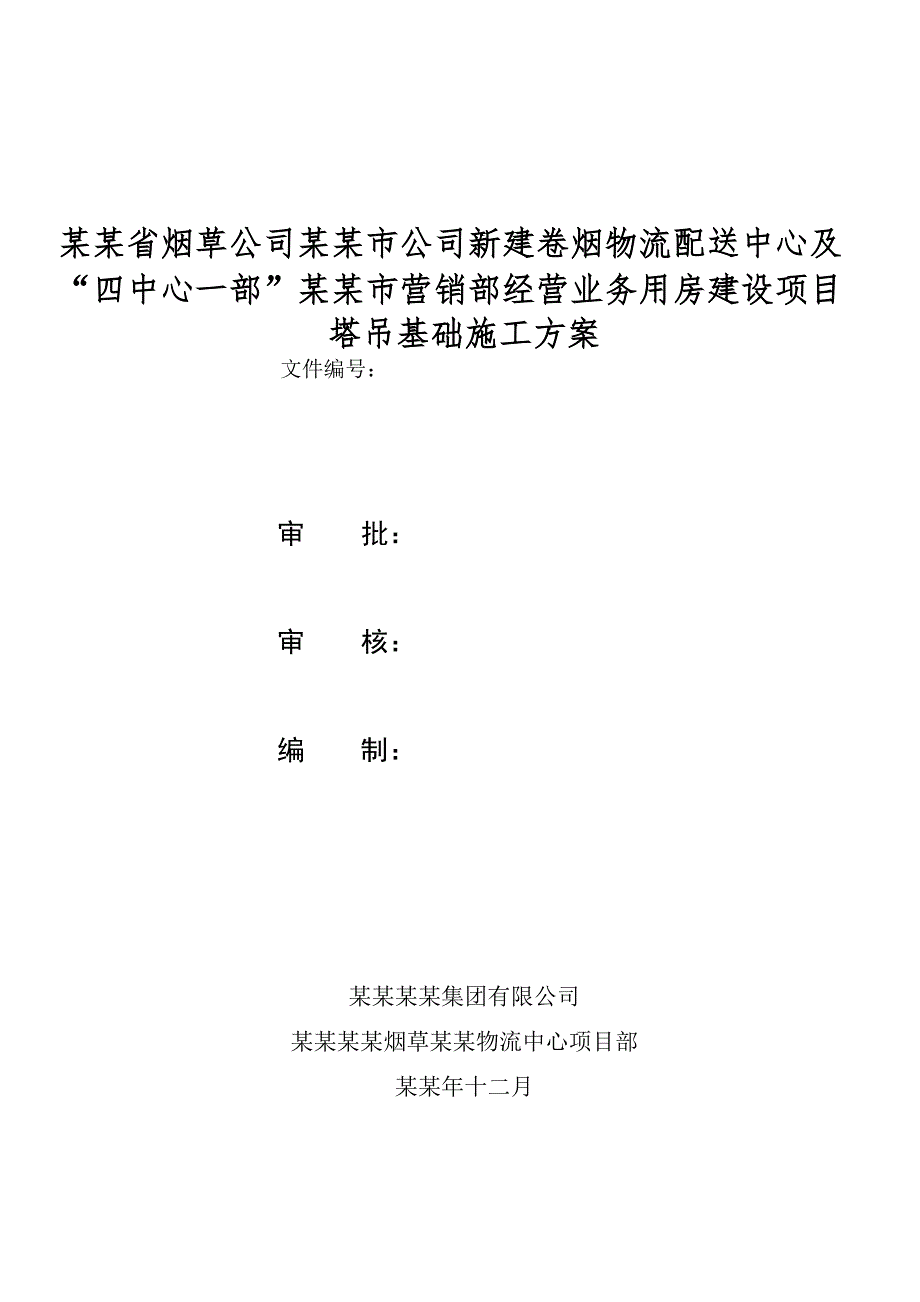

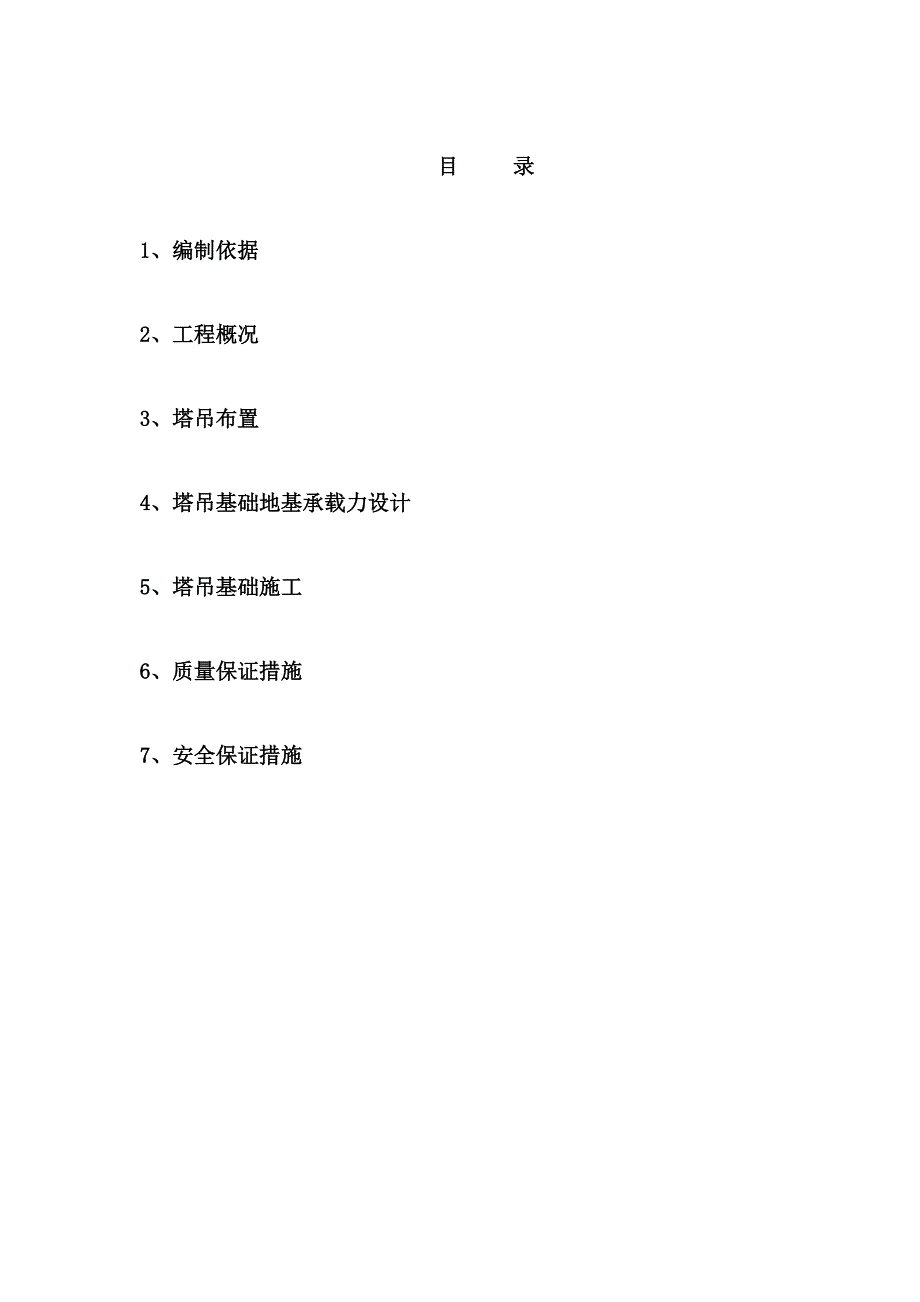

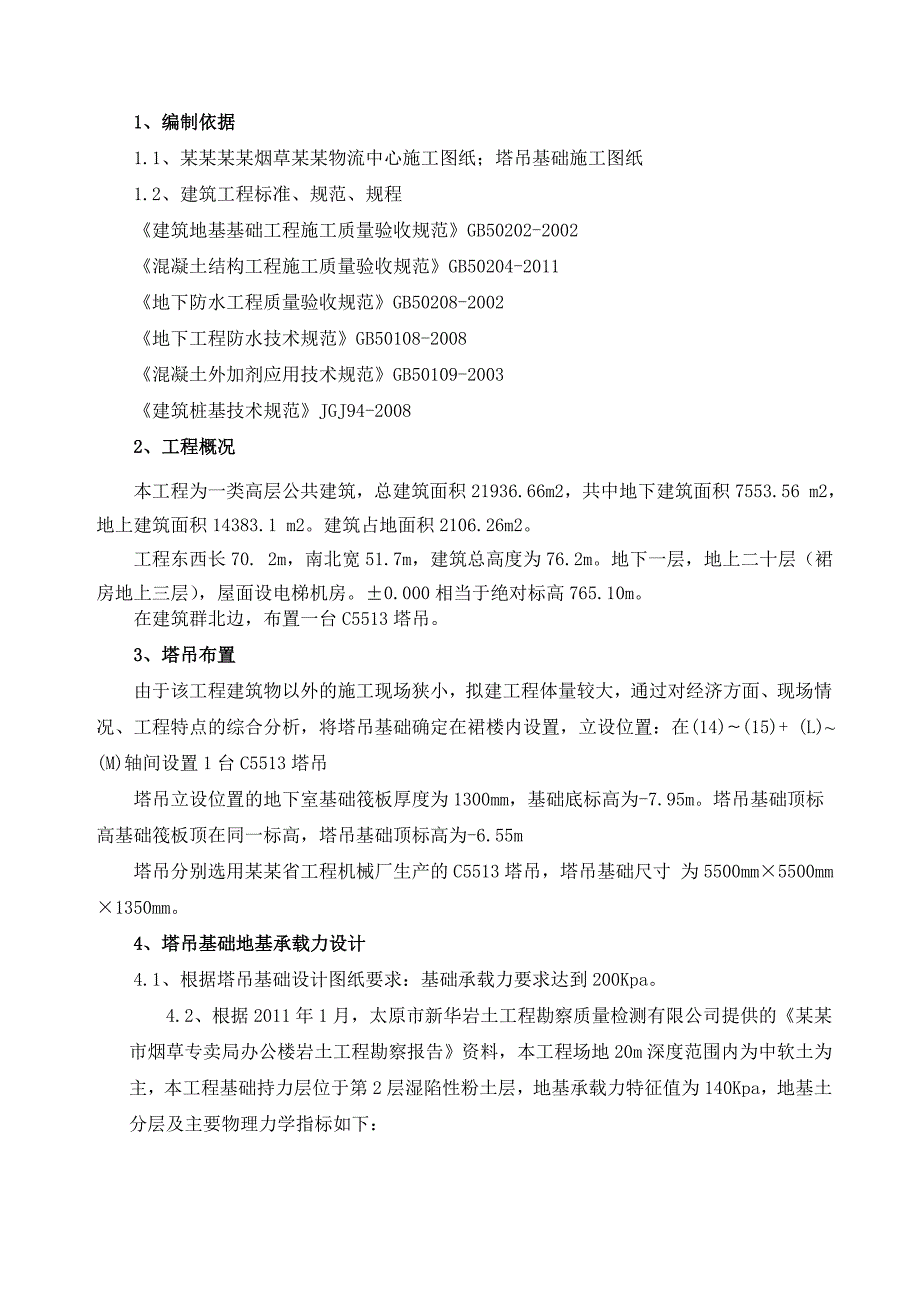

1、某某省烟草公司某某市公司新建卷烟物流配送中心及“四中心一部”某某市营销部经营业务用房建设项目塔吊基础施工方案文件编号： 审 批：审 核：编 制：某某某某集团有限公司某某某某烟草某某物流中心项目部某某年十二月 目 录1、编制依据2、工程概况3、塔吊布置4、塔吊基础地基承载力设计5、塔吊基础施工6、质量保证措施7、安全保证措施1、编制依据1.1、某某某某烟草某某物流中心施工图纸；塔吊基础施工图纸1.2、建筑工程标准、规范、规程建筑地基基础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GB50204-2011地下防水工程质量验收规范GB50208-2002地下工程防水技术
2、规范GB50108-2008混凝土外加剂应用技术规范GB50109-2003建筑桩基技术规范JGJ94-20082、工程概况本工程为一类高层公共建筑，总建筑面积21936.66m2，共中地下建筑面积7553.56 m2，地上建筑面积14383.1 m2。建筑占地面积2106.26m2。工程东西长70. 2m，南北宽51.7m，建筑总高度为76.2m。地下一层，地上二十层（裙房地上三层），屋面设电梯机房。0.000相当于绝对标高765.10m。在建筑群北边，布置一台C5513塔吊。3、塔吊布置由于该工程建筑物以外的施工现场狭小，拟建工程体量较大，通过对经济方面、现场情况、工程特点的综合分析，将塔
3、吊基础确定在裙楼内设置，立设位置：在(14)(15)+ (L) (M)轴间设置1台C5513塔吊塔吊立设位置的地下室基础筏板厚度为1300mm，基础底标高为-7.95m。塔吊基础顶标高基础筏板顶在同一标高，塔吊基础顶标高为-6.55m塔吊分别选用某某省工程机械厂生产的C5513塔吊，塔吊基础尺寸 为5500mm5500mm1350mm。4、塔吊基础地基承载力设计4.1、根据塔吊基础设计图纸要求：基础承载力要求达到200Kpa。 4.2、根据2011年1月，太原市新华岩土工程勘察质量检测有限公司提供的某某市烟草专卖局办公楼岩土工程勘察报告资料，本工程场地20m深度范围内为中软土为主，本工程基础持
4、力层位于第2层湿陷性粉土层，地基承载力特征值为140Kpa，地基土分层及主要物理力学指标如下：编号土层岩性土层状态平均层厚（m）地基承载力特征值（KPa）静力触探原位测试土工试验建议值湿陷性粉土稍密中实3.50160160140140粉土中密6.68180190180180粉质粘土可塑6.82240210200200粉质粘土可塑8.77280235230230粉质粘土可塑硬塑6.80280270270粉质粘土可塑硬塑8.303253003004.3、根据某某市烟草专卖局办公楼岩土工程勘察报告提供的数据，参考塔吊位置相近的节点勘察报告数据，所立塔吊地基土位于第2层、3层土层交汇区，为保证塔吊立设
5、的安全，承载力特征值取140 kPa。根据地质承载力情况，塔吊基础采用复合地基承载形式，选用钢筋混凝土基础下设CFG桩基和灰土挤密桩，CFG桩和灰土挤密桩选用与主楼桩基相同的直径400mm，CFG桩长11.5m桩体进行施工。灰土挤密桩桩体长4.5m，5、塔吊基础施工5.1、工艺流程；定位放线灰土挤密桩施工 CFG桩施工土方开挖基底褥垫层施工混凝土垫层施工基础防水施工防水保护层施工钢筋绑扎模板支设、安装止水带安装塔吊根部标准节浇筑混凝土5.2、施工工艺5.2.1定位放线：根据楼座轴线定位系统采用全站仪准确定位出各塔吊平面位置，塔吊基础尺寸为：5500mm5500mm1350mm。5.2.2 CF
6、G桩施工：基础CFG桩和灰土挤密桩由专业分包方进行施工，桩位平面设置见附图，CFG桩桩径400mm有效桩长11.5m，灰土挤密桩桩径400mm有效桩长4.5m，由于塔吊基础高度为1350mm，主楼筏板为1300mm，故施工塔吊基础底面标高比筏板基底低50mm，CFG桩顶设计标高为-8.20m。 5.2.3土方开挖：土方采用挖掘机进行机械开挖，人工配合清底，破桩头至要求桩顶标高。由于塔吊基础基底标高低于防水板基础的底标高，之间存在的高差采用45角进行四面放坡。由于地下水位较低，土方开挖后可进行褥垫层施工。5.2.4基底褥垫层施工：采用3(汾砂):7(小于30mm碎石)拌和进行铺设,分两层进行采用
7、平板振捣器夯填，褥垫层厚200mm，每边扩出塔吊基础500mm，基坑内满填,夯填度不大于0.90。施工前，沿基坑周边每隔3m左右钉一个水平木桩，弹出50控制线进行控制回填厚度。5.2.5混凝土垫层施工：根据塔吊基础尺寸确定混凝土垫层位置，浇筑C15混凝土垫层，垫层厚100mm，每边扩出塔吊基础500mm。表面原浆压实抹光，阴阳角抹成直径50mm的圆弧。5.2.6基础防水施工：基础防水采用4mm厚SBS改性沥青卷材防水，对于阴阳角及转角处，摸45斜角进行施工。 5.2.7防水保护层施工：防水卷材施工完毕后，在卷材上表面浇筑一道50厚C20细石混凝土保护层。5.2.8钢筋绑扎：按塔吊基础附图要求、
8、制作基础钢筋网及拉勾，进行钢筋绑扎，与地下室基础筏板交接位置按照规范要求，提前将筏板主筋及附加钢筋、地梁钢筋、剪力墙插筋进行预留，并保证接头位置上部钢筋在筏板支座1/4范围内，下部钢筋在跨中1/3范围内留设的要求。5.2.9安装止水带、支设模板：在塔吊基础与地下室基础施工缝的位置留设外贴式膨胀止水条具体做法见附图。塔吊基础模板采用竹胶板进行支设。5.2.10安装塔吊根部标准节：在网片上安置基础地脚螺栓，地脚螺栓位置必须精确，按附图要求横放1622的加强固定钢筋，保证地脚螺栓位置的准确，放置塔吊根部标准节，为保证基础标准节的稳固，增设钢筋马凳进行支撑，与基础混凝土一同浇筑。标高与轴线复核无误后，
9、点焊支撑上层网片的马凳（马凳见附图），点焊后再复核，保证四角标高一致，复核无误后方可浇筑混凝土。塔吊基础尺寸及配筋见附图。5.2.11浇筑混凝土：混凝土采用掺有早强减水剂的C40P6商品混凝土。泵送商品混凝土坍落度控制160+20mm。浇筑混凝土时应连续进行，分层浇筑厚度控制在50cm以内。并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。间歇时间不应超过2h。使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.25倍(一般为500mm)。振捣上一层时应插入下层510cm，以使两层混凝土结合牢固。振捣时，振捣棒不得触及钢筋和模板
10、，在浇筑混凝土过程中随机每个塔吊基础留置同条件试块和标养试块各不少于一组，浇筑完毕后基础表面及时覆盖塑料薄膜并洒水养护。6、质量保证措施6.1、混凝土运输供应保持连续均衡，间隔不应超过1.5h。6.2、必须熟悉掌握塔吊的机械技术性能。准备齐全施工工具（垫木、绳索、扳手、安全帽、安全带、劳动防护用品等）；机械设备包括（全站仪、水准仪、混凝土振捣器、钢筋切割机、电焊机、汽车吊车、振捣器、电焊机及切割机）。6.3、塔吊各部的螺栓，轴销等特制的零部件不得随意代换；代换时可用同等的材料代换。塔吊安装底座前应对底座进行水平校正，水平误差不大于1/500。6.4、基础钢筋焊接过程中严格检查钢筋搭接焊的焊缝状
11、况是否饱满，焊缝长度不得低于10d；6.5、浇筑混凝土时，经常观察模板、支架、钢筋、预留孔洞和管有无位移情况，一经发现有变形、位移时，立即停止浇筑，并及时修整和加固模板，然后再继续浇筑，并应在已浇筑的混凝土初凝前修正完好。6.6、塔吊基础保存资料，基础CFG桩混凝土标养试块强度报告、钢筋混凝土灌注桩标养试块强度报告、基础混凝土标养试块强度报告、基础混凝土同条件试块强度报告、基础混凝土标养抗渗试验报告。6.7、由于塔吊基础位于裙楼基础内，塔身从结构楼板穿过时，需要将局部楼板留置洞口，结构钢筋不断，待塔吊拆除后采用比原结构提高一个强度等级的抗渗混凝土进行浇筑，施工过程中需要在楼层搭设高度1.1米的
12、安全防护栏杆，在裙楼顶板采用240厚机红砖砌筑高度1100mm的护墙。并对留置洞口周圈搭设双排临时支撑架，扫地杆距地250mm、钢架管水平步距1000mm,具体搭设如下图：注：在拆除楼板、梁模架体系后，重新按楼层模架方案支设预留洞口周围模架体系。在拆除楼板模架体系后，由钢管、扣件组成简易的“四管支柱”，支顶在结构洞口周圈处的梁、板下面。7、安全保证措施7.1、塔吊基础防雷接地采用404扁钢焊接在塔吊基座上，另一端与地下室基础防雷系统进行连接。7.2、凡进入工作现场人员必须代安全帽，非工作人员禁止进入现场。7.3、认真做好对塔吊构件的防腐出锈及润滑工作。安全员负责安装过程中的安全检查监督工作，发
13、现不安全隐患能够得到极时解决处理。7.4、电焊机外壳必须作良好的保护接地，电焊机必须设置单独的开关箱及漏电保护器；电焊机一次线与开关箱距离不得超过5米；二次焊把线长度不得超过30米；焊线与把线必须连牢固，把线必须绝缘良好，更换焊条时应戴绝缘手套。7.5、不得使用钢丝、8#铁线代替零线，把线、地线禁止与钢丝接触，所有地线接头必须连接牢固。7.6、更换场地移动把线时，应切断电源，不得手持把线登高。7.7、工作结束，应切断电源，并检查操作点，确认无起火危险后，方可离开。7.8、检修设备时，总开关禁止带负荷拉闸停电，紧急事故除外。7.9、严禁在带电的设备和线路上检修或接线。7.10、当电气发生火灾时，应立即切断电源，使用干粉灭火器或四氯化碳灭火器灭火。7.11、夜间施工时，操作面必须配备充足的照明设备，保证振捣人员能够看清混凝土的振捣情况。塔吊基础与桩位布置图塔吊基础与桩位布置图塔吊基础钢筋配筋图(主筋采用HRB400 28双层双向布置)塔吊基础底层钢筋配筋图(主筋采用HRB400 20双向布置)塔吊基础马登钢筋图塔吊与建筑物平面布置图
