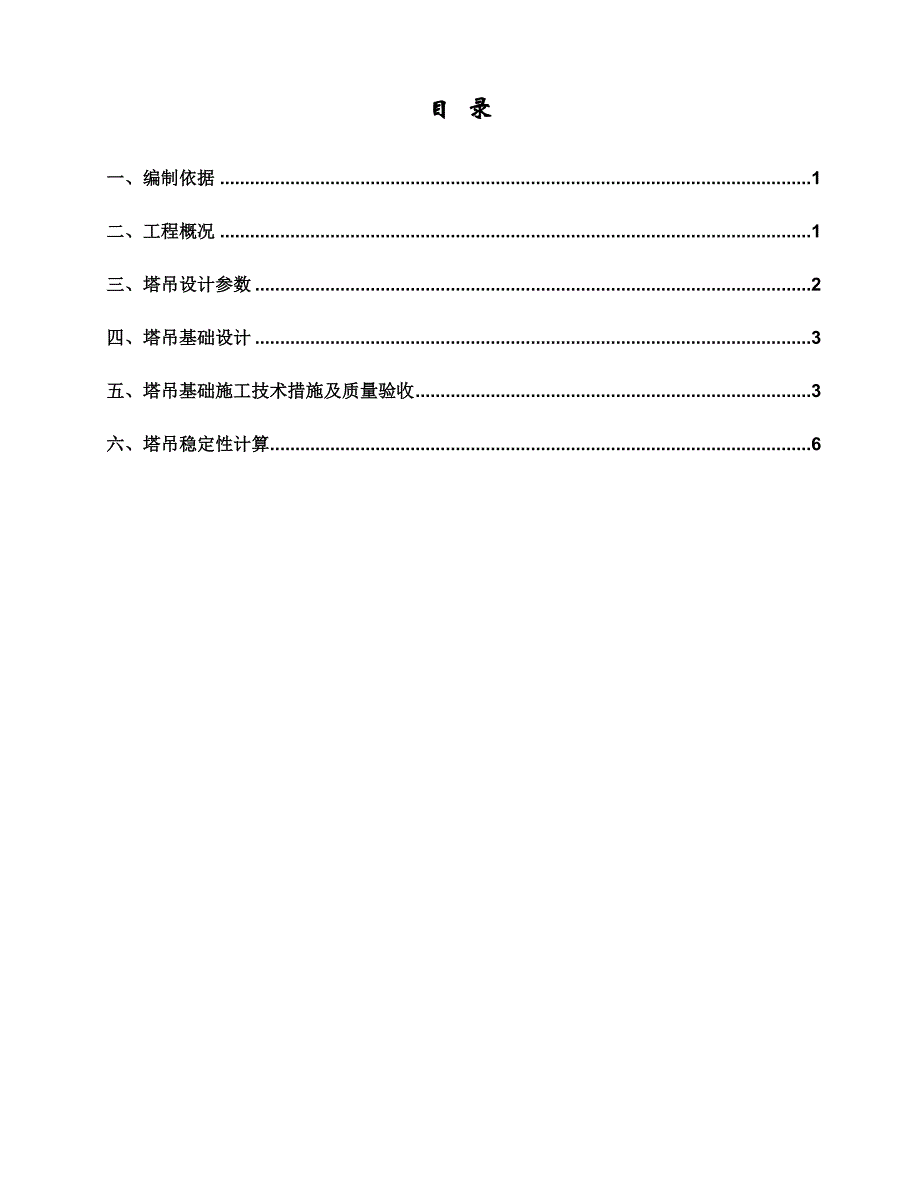

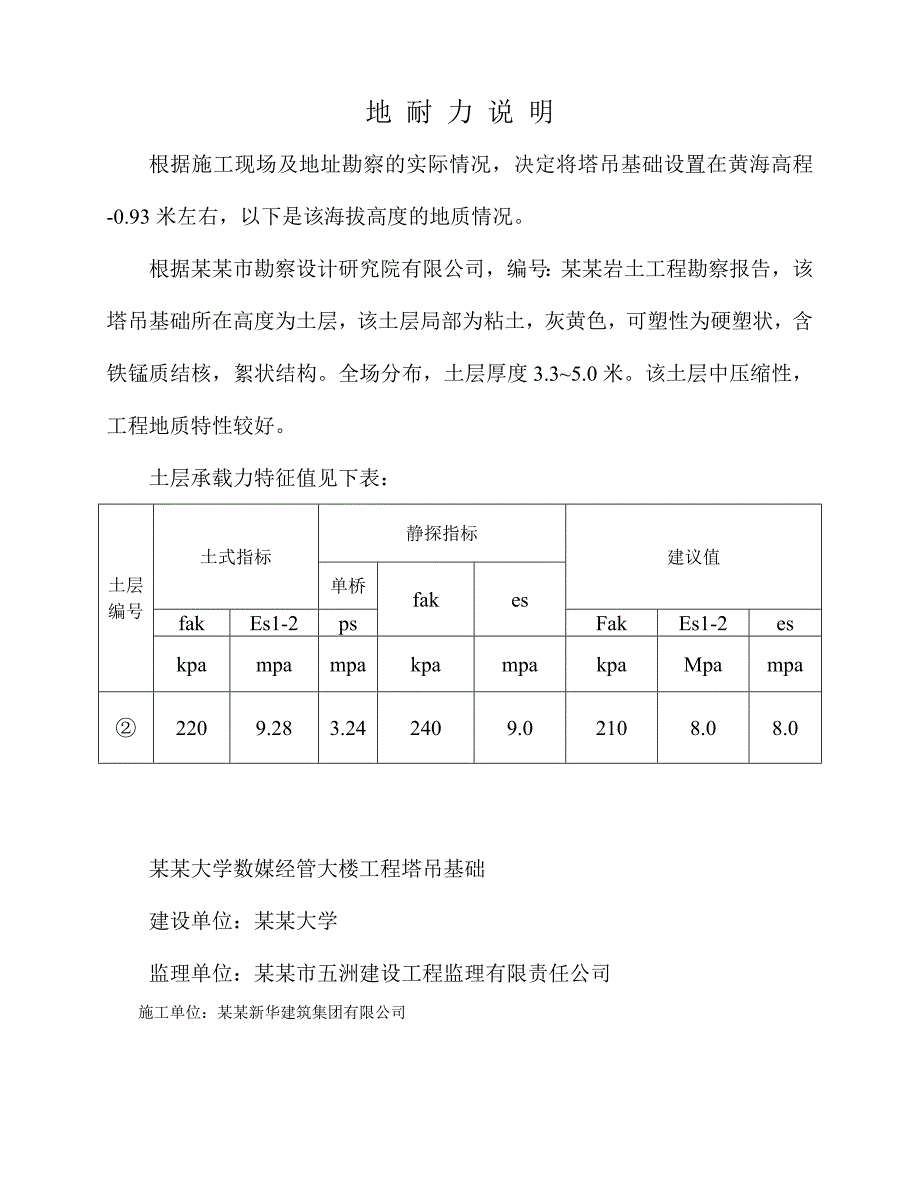

1、xxxxxx数媒经管大楼塔吊基础施工方案某某年04月目 录一、编制依据1二、工程概况1三、塔吊设计参数2四、塔吊基础设计3五、塔吊基础施工技术措施及质量验收3六、塔吊稳定性计算6地 耐 力 说 明根据施工现场及地址勘察的实际情况，决定将塔吊基础设置在黄海高程-0.93米左右，以下是该海拔高度的地质情况。根据某某市勘察设计研究院有限公司，编号：某某岩土工程勘察报告，该塔吊基础所在高度为土层，该土层局部为粘土，灰黄色，可塑性为硬塑状，含铁锰质结核，絮状结构。全场分布，土层厚度3.35.0米。该土层中压缩性，工程地质特性较好。土层承载力特征值见下表：土层编号土式指标静探指标建议值单桥fakesfak
2、Es1-2psFakEs1-2eskpampampakpampakpaMpampa2209.283.242409.02108.08.0某某大学数媒经管大楼工程塔吊基础建设单位：某某大学监理单位：某某市五洲建设工程监理有限责任公司施工单位：某某新华建筑集团有限公司一、编制依据1、本工程施工组织设计；2、某某大学数媒经管大楼工程岩土工程勘察报告；3、GB50202-2002地基与基础施工质量验收规范；4、GB50205-2001钢结构工程施工质量验收规范；5、GB50007-2002建筑地基基础设计规范；6、GB50017-2003钢结构设计规范；7、JGJ33-2001建筑机械使用安全技术规程；
3、8、JG/T5037-93塔式起重机分类标准设计；9、江阴市中正建筑机械有限公司生产的QTZ63(ZZ5412)型塔式起重机使用说明书。二、工程概况1、工程名称：数媒经管大楼项目2、建设单位：某某大学3、监理单位：某某市五洲建设工程监理有限责任公司4、施工单位：某某新华建筑集团有限公司5、建设地点：某某大学校内。6、结构形式：框架结构；其中数媒地下室部分为框剪结构。7、建设规模：总建筑面积为23062 m2其中数媒楼13649；经管楼94138、地质概况依据2011年11月14日某某市勘察设计研究院有限公司提供的该工程岩土工程勘察报告场地地质概况如下：第一层建筑垃圾、杂填土（层厚1.4-2.5
4、m），不适合做持力层，应铲除；第二层粉质粘土(层厚3.3-5.0m)，该土层中压缩性，工程地质特性较好；适合做媒持力层及塔吊基础埋设。三、塔吊设计参数机构工作级别起升机构M5回转机构M4牵引机构M4KN.m力矩（KN.m）630起升高度(m)倍数独立固定式固定附着式a=240140a=44080最大重量(t)臂长54m臂长48m66幅度（M）最大幅度54最小幅度2.5起升机构倍率=2=4起重量/速度(m/min)10448852244起重量（T）331.5663功率(KW)5.424245.42424回转机构速度(r/min)0-0.6力矩95牵引机构速度(m/min)2040功率(kw)2.
5、23.3顶升机构速度(m/min)0.550.7功率(kw)5.5工作压力(mpa)25平衡重(t)起重臂长度（m）15.4平衡重（t）5415.44813.2总功率(kw)35.6（不含顶升机构电机功率）工作温度()-20-40四、塔吊基础设计经管楼塔吊基础位置设计在8轴9轴交A轴；数媒楼10轴11轴交A轴塔吊基础砼标号为C35，基础尺寸为5000mm5000mm1500mm。基础配筋为上下两层3016，间距为1650mm，拉筋为16495呈梅花布置，钢筋保护层厚度为50mm。各楼塔吊基础垫层底标高、垫层厚度、基础高度、基础顶标高详见下表：各楼塔吊基础施工参考表序号楼号塔吊基础垫层底标高(m
6、)垫层厚度(mm)基础高度(mm)塔吊基础顶标高(m)1经管楼-2.70m1001500-1.20m2数媒楼-4.70m1001500-3.20m塔吊基础总体施工布置见附图五、塔吊基础施工技术措施及质量验收1、混凝土强度等级采用C35； 2、基础表面平整度允许偏差1/1000；本工程基础采用承台基础3、埋设件埋设参照程序施工： 当钢筋捆扎到一定程度时，将装配好的预埋螺栓和预埋螺栓定位框整体吊入钢筋网内。 再将16件32的钢筋将预埋螺栓连接。 吊起装配好的预埋螺栓和预埋螺栓定位框整体，浇筑混凝土。在预埋螺栓定位框上加工找水平，保证预埋后定位框中心线与水平面的垂直度小于1.5/1000。固定支腿周
7、围混凝土充填率必须达到95%以上。预埋螺栓定位如下图所示：4、起重机的混凝土基础应验收合格后，方可使用。 5、起重机的金属结构、及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于10。6、按塔机说明书，核对基础施工质量关键部位。7、检测塔机基础的几何位置尺寸误差，应在允许范围内，测定水平误差大小，以便准备垫铁。8、机脚螺丝应严格按说明书要求的平面尺寸设置，允许偏差不得大于5mm。9、基础砼浇筑完毕后应浇水养护，达到砼设计强度方可进行上部结构的安装作业。10、塔吊基础砼浇筑时按规定制作试块，基础内钢筋必须经监理部门验收合格方可浇筑砼，并应做好隐蔽验收记录。以备作塔吊验收资料。11、钢
8、筋应具有出厂合格证或试验报告；混凝土采用商品混凝土。12、塔吊基础底部土质应良好，开挖经质检部门验槽，符合设计要求及地质报告概述方可施工。13、塔吊基础施工后，四周应排水良好，以保证基底土质承载力。14、塔机的避雷装置宜在基础施工时首先预埋好，塔机的避雷针可用横截面不小于16mm2的绝缘铜电缆或横截面30mm3.5mm表面经电镀的金属条直接与基础底板钢筋焊接相连，接地件至少插入地面以下1.5m。15、塔机基础布局钢筋应按图纸要求制作，钢筋搭接按有关规定进行，钢筋施工完毕后应有验收单。16、制模时按有关规定进行，不能小于基础几何尺寸。17、固定好塔机的基础节，特别是基础节于水平的垂直度一定要控制
9、在1以内。18、整个塔机基础施工完毕后有该基础隐蔽工程验收记录，当混凝土强度达到80%后，才能安装塔机（有砼强度试验报告）。天然基础计算书某某大学经管楼工程；工程建设地点：某某大学内；属于框架结构；地上6层；建筑高度：20.5m；标准层层高：3.9m ；总建筑面积：9413平方米；总工期：380天。本工程由某某大学投资建设，某某市轻大设计院设计，某某市建筑勘察院地质勘察，某某市五洲建设监理有限责任公司监理，某某新华建筑集团有限公司组织施工；由孔志明担任项目经理，江银飞担任技术负责人。本计算书主要依据施工图纸及以下规范及参考文献编制：塔式起重机设计规范（GB/T13752-1992）、地基基础设
10、计规范（GB50007-2002）、建筑结构荷载规范（GB50009-2001）、建筑安全检查标准（JGJ59-2011）、混凝土结构设计规范（GB50010-2002）等编制。一、参数信息塔吊型号：QTZ63， 塔吊起升高度H：27.50m，塔身宽度B：1.6m， 基础埋深d：1.50m，自重G：450.8kN， 基础承台厚度hc：1.50m，最大起重荷载Q：60kN， 基础承台宽度Bc：5.00m，混凝土强度等级：C35， 钢筋级别：RRB400，基础底面配筋直径：16mm 二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=450.8kN；塔吊最大起重荷载：Q=60kN；作用
11、于塔吊的竖向力：FkGQ450.860510.8kN；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mkmax1437.88kNm；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：eMk/（Fk+Gk）Bc/3式中 e偏心距，即地面反力的合力至基础中心的距离； Mk作用在基础上的弯矩； Fk作用在基础上的垂直载荷； Gk混凝土基础重力，Gk25551.5=937.5kN； Bc为基础的底面宽度；计算得：e=1437.88/(510.8+937.5)=0.993m 5/6=0.833m地面压应力计算：Pk（Fk+Gk）/APkmax2(FkGk)/（3aBc）式中 Fk作用在基础上的垂直载荷
12、； Gk混凝土基础重力； a合力作用点至基础底面最大压力边缘距离(m)，按下式计算： aBc/20.5Mk/（FkGk）5/20.5-1437.88/(510.8+937.5)=2.543m。 Bc基础底面的宽度，取Bc=5m；不考虑附着基础设计值：Pk（510.8937.5）/5257.932kPaPkmax=2(510.8+937.5)/(32.5435)= 75.945kPa；实际计算取的地基承载力设计值为:fa=210.000kPa；地基承载力特征值fa大于压力标准值Pk=57.932kPa，满足要求！地基承载力特征值1.2fa大于偏心矩较大时的压力标准值Pkmax=75.945kPa
