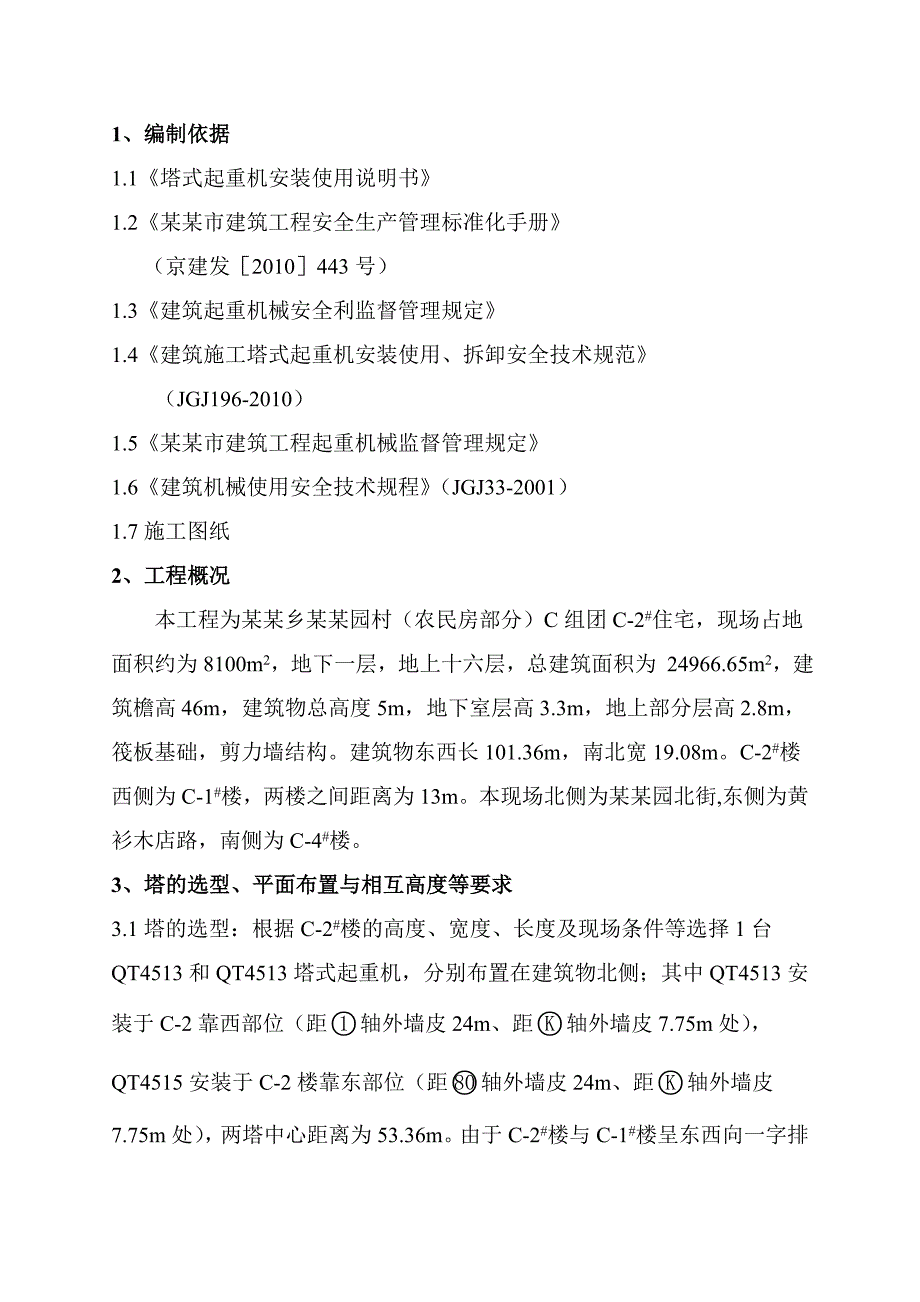

1、1、编制依据1.1塔式起重机安装使用说明书1.2某某市建筑工程安全生产管理标准化手册（京建发2010443号）1.3建筑起重机械安全利监督管理规定1.4建筑施工塔式起重机安装使用、拆卸安全技术规范（JGJ196-2010）1.5某某市建筑工程起重机械监督管理规定1.6建筑机械使用安全技术规程（JGJ33-2001）1.7施工图纸2、工程概况本工程为某某乡某某园村（农民房部分）C组团C-2#住宅，现场占地面积约为8100m2，地下一层，地上十六层，总建筑面积为 24966.65m2，建筑檐高46m，建筑物总高度5m，地下室层高3.3m，地上部分层高2.8m，筏板基础，剪力墙结构。建筑物东西长10

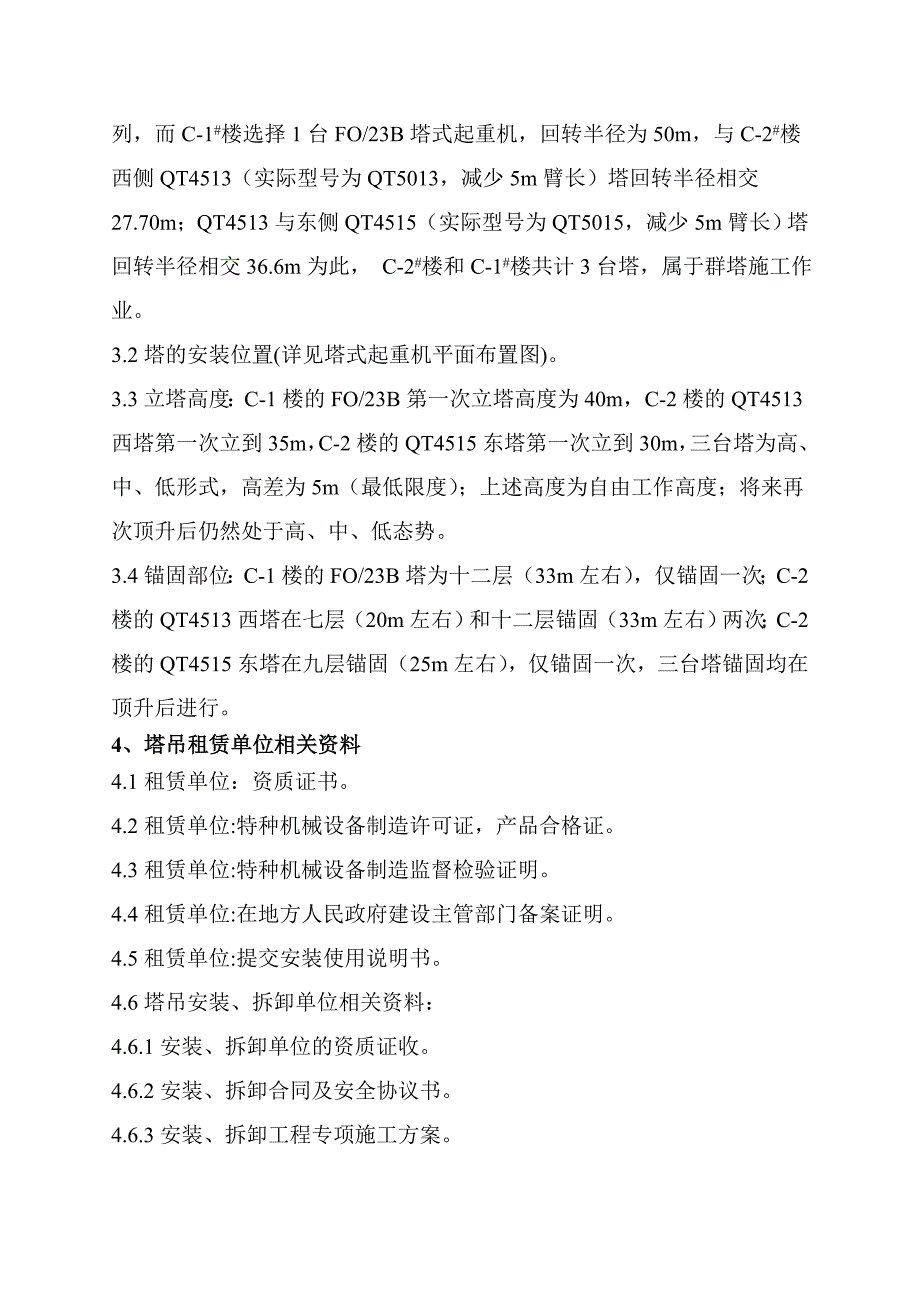

2、1.36m，南北宽19.08m。C-2#楼西侧为C-1#楼，两楼之间距离为13m。本现场北侧为某某园北街,东侧为黄衫木店路，南侧为C-4#楼。3、塔的选型、平面布置与相互高度等要求3.1塔的选型：根据C-2#楼的高度、宽度、长度及现场条件等选择1台QT4513和QT4513塔式起重机，分别布置在建筑物北侧；其中QT4513安装于C-2靠西部位（距轴外墙皮24m、距轴外墙皮7.75m处），QT4515安装于C-2楼靠东部位（距轴外墙皮24m、距轴外墙皮7.75m处），两塔中心距离为53.36m。由于C-2#楼与C-1#楼呈东西向一字排列，而C-1#楼选择1台FO/23B塔式起重机，回转半径为50
3、m，与C-2#楼西侧QT4513（实际型号为QT5013，减少5m臂长）塔回转半径相交27.70m；QT4513与东侧QT4515（实际型号为QT5015，减少5m臂长）塔回转半径相交36.6m为此， C-2#楼和C-1#楼共计3台塔，属于群塔施工作业。3.2塔的安装位置(详见塔式起重机平面布置图)。3.3立塔高度：C-1楼的FO/23B第一次立塔高度为40m，C-2楼的QT4513西塔第一次立到35m，C-2楼的QT4515东塔第一次立到30m，三台塔为高、中、低形式，高差为5m（最低限度）；上述高度为自由工作高度；将来再次顶升后仍然处于高、中、低态势。3.4锚固部位：C-1楼的FO/23B
4、塔为十二层（33m左右），仅锚固一次；C-2楼的QT4513西塔在七层（20m左右）和十二层锚固（33m左右）两次；C-2楼的QT4515东塔在九层锚固（25m左右），仅锚固一次，三台塔锚固均在顶升后进行。4、塔吊租赁单位相关资料4.1租赁单位：资质证书。4.2租赁单位:特种机械设备制造许可证，产品合格证。4.3租赁单位:特种机械设备制造监督检验证明。4.4租赁单位:在地方人民政府建设主管部门备案证明。4.5租赁单位:提交安装使用说明书。4.6塔吊安装、拆卸单位相关资料：4.6.1安装、拆卸单位的资质证收。4.6.2安装、拆卸合同及安全协议书。4.6.3安装、拆卸工程专项施工方案。4.6.4安

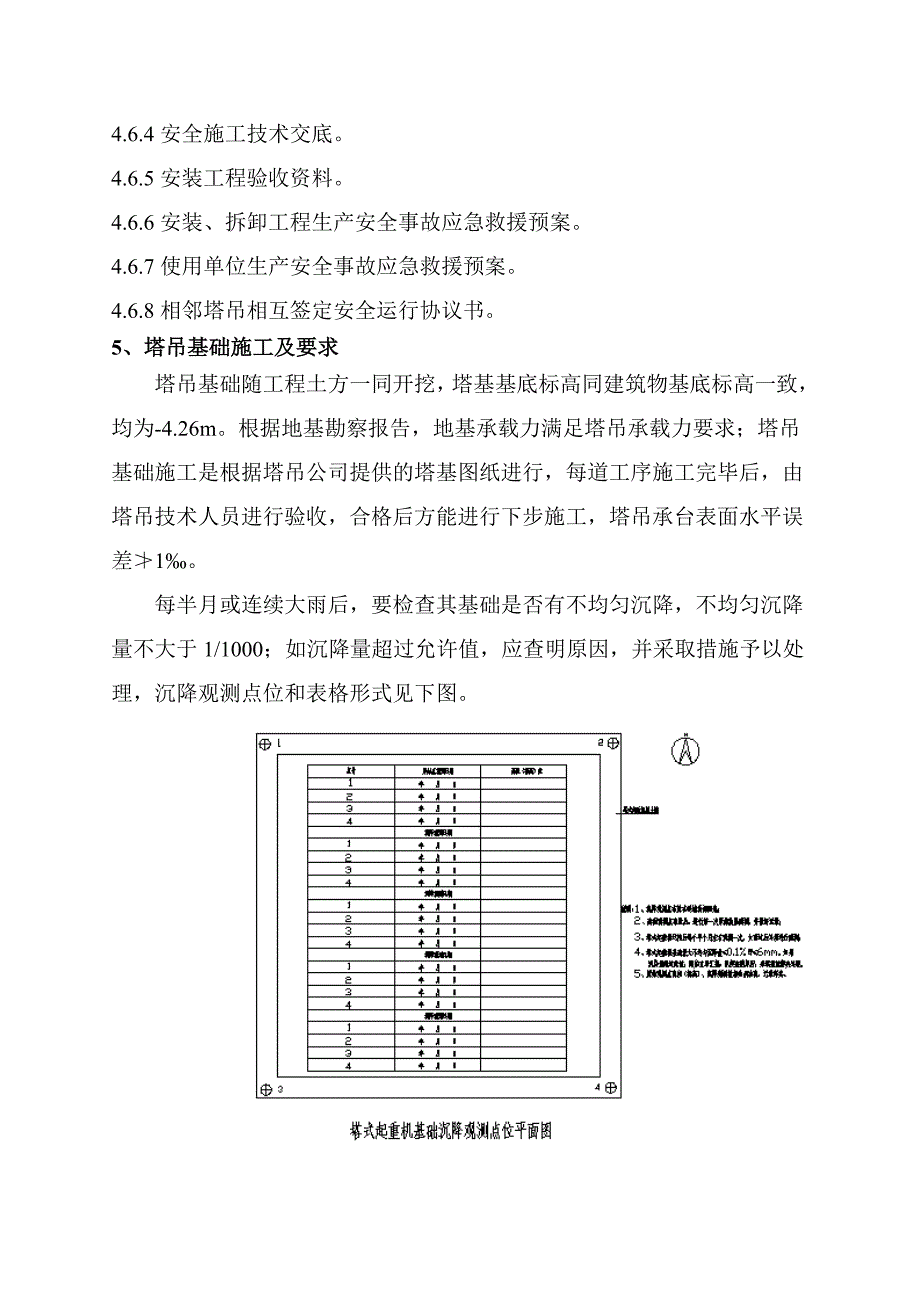

5、全施工技术交底。4.6.5安装工程验收资料。4.6.6安装、拆卸工程生产安全事故应急救援预案。4.6.7使用单位生产安全事故应急救援预案。4.6.8相邻塔吊相互签定安全运行协议书。5、塔吊基础施工及要求塔吊基础随工程土方一同开挖，塔基基底标高同建筑物基底标高一致，均为-4.26m。根据地基勘察报告，地基承载力满足塔吊承载力要求；塔吊基础施工是根据塔吊公司提供的塔基图纸进行，每道工序施工完毕后，由塔吊技术人员进行验收，合格后方能进行下步施工，塔吊承台表面水平误差1。每半月或连续大雨后，要检查其基础是否有不均匀沉降，不均匀沉降量不大于1/1000；如沉降量超过允许值，应查明原因，并采取措施予以处理
6、，沉降观测点位和表格形式见下图。塔基作法详见下图6、塔吊安装与拆卸作业要求6.1起重机的拆装必须由取得建设行政主管部门颁发的拆装资质证书的专业队进行，并应有技术和安全人员在场监护。6.2起重机拆装前，应按照出厂有关规定，编制拆装作业方法、质量要求和安全技术措施，经企业技术负责人审批后，作为拆装作业方案，并向全体作业人员交底。用其他起重机将所要安装的塔式起重机，除塔身中间节以外的全部部件，立装于安装位置，然后用本身的自升装置安装塔身中间节。6.3起重机的金属结构和所有电气设备的金属外壳应有可靠的接地装置，接地电阻4。6.4起重机的拆装作业应在白天进行。当遇大风、浓雾和降雨等恶劣天气时，应停止作业
7、。6.5指挥人员应熟悉拆装作业方案，遵守拆装工艺和操作规程，使用明确的指挥信号进行指挥。所有参与拆装作业的人员都应服从指挥，如发现指挥信号不清或有错误时，应停止作业，待联系清楚后再恢复作业。6.6拆装人员进入施工现场时必须佩戴安全保护用品，高处作业应系好安全带，熟悉并认真执行拆装工艺和操作规程。当发现异常现象或疑难问题时，必须向技术负责人反映、汇报，不得擅做主张、自行其是，防止处理不当造成事故。6.7固定用的高强螺栓应使用原厂制造的连接螺栓，自制螺栓应有质量合格的试验证明，否则不得使用。连接螺栓时，应采用扭矩扳手或专用扳手，并应按装配技术要求拧紧。6.8拆装作业过程中，如遇天气骤变、突然停电、
8、机械故障等意外情况，短时间不能继续作业时，必须使已安装的部位达到稳定状态，并固定牢靠，经检查确认无隐患后，方可停止作业。6.9安装时，必须将大车行走缓冲止挡器和限位开关碰块安装牢固可靠，并应将各部位的栏杆、平台、扶杆、护圈等安全防护装置装齐。6.10在拆除因损坏或其他原因不能用正常方法拆卸的起重机，必须按照技术部门批准的安全拆卸方案进行。6.11安装过程中，必须分阶段进行技术检验。整机安装完毕后，应进行整机技术检验和调整，各机构动作应正确、平稳、无异响，制动可靠，各安全装置应灵敏有效，在无荷载情况下塔身和基础平面的垂直度允许偏差值为4/1000，经分段和整机检验合格后，填写检验记录，经技术负责
9、人审核签证后，方可交付使用。6.12拆装方法6.12.1拆装塔机使用70t汽车吊完成；塔机拆装过程中项目部派专人维持现场秩序，禁止在塔机拆装期间无关人员进入和穿行塔机拆装现场，防止发生坠物打击等安全事故。6.12.2塔机的主要技术参数序号项目参数1起重力矩100tm2大臂有效作业长度45m3平衡臂长度14.559m4最大起重量(幅度15m内)8t5臂端起重量2.98t6.12.3安装用70t汽车吊主要技术参数序号项目参数1臂杆长度11.242m2臂杆变幅角度0783车身总长13.5m4车身总宽2.8m5支腿距离(纵横)5.756.9m6车身自重41t6.12.4拆装人员配备塔机拆装属高空作业,
10、危险性较大，拆装人员必须具有较高的安全意识和较好的技术水平，认真遵守各项规章制度；参加拆装的工作人员必须为经过专业培训，并且取得建委颁发的特种作业资格证书。6.12.4.1现场总指挥：负责拆装塔吊施工的全面工作；6.12.4.2应急指挥：负责应急预案启动后的全面工作；6.12.4.3操作队长：负责现场的协调工作；6.12.4.4安全负责人：负责拆装全过程的安全工作；检查拆装过程中有可能出现的不安全因素和事故隐患，督促全体安装人员按各自工种的操作规程和拆装方案的要求进行作业，严禁违章作业；负责拆装作业区域警戒线和警示标志的设置及监护；拆装过程中严守岗位，禁止无关人员进入作业区；6.12.4.5电
11、工：按照说明书的要求及施工进度接通线路；6.12.4.6信号工：负责拆装时信号传递，按照起重吊运指挥信号进行指挥；6.12.4.7拆装工：在现场指挥人员的领导下，按照安装程序，具体完成塔吊的安装任务。6.12.5安全技术交底6.12.5.1安全交底6.12.5.1.1进入施工现场必须戴好安全帽，登高作业必须佩带安全带、穿防滑鞋；6.12.5.1.2岗位分工明确，确定指挥信号，责任到人，各负其责；6.12.5.1.3拆装前检查所使用的钢丝绳、卡环、工具是否安全可靠，严禁卡环内侧向受力；6.12.5.1.4严禁酒后作业，严禁在空中抛掷工具，严禁打闹嬉笑；6.12.5.1.5电工要穿绝缘鞋，专人看护
12、闸箱；6.12.5.1.6严禁垂直交叉作业，严禁用人做配重来配平吊物；6.12.5.1.7汽车吊变幅作业时应平稳，严禁猛起猛落、超载作业，起重臂下严禁站人；6.12.5.1.8汽车吊在装卸车时，吊物不得从运输车驾驶室上方通过；6.12.5.1.9所有参加作业人员必须服从命令、听从指挥，严禁违章操作和冒险作业；6.12.5.1.10在拆装过程中的任何一个部位发生故障要及时报告，有专业人员进行检修，严禁自行修理；6.12.5.1.11专职安全员要有高度的责任心，监督到位，发现违章行为必须立即制止，并根据安全生产管理规定进行处罚；6.12.5.1.12交底后要有记录。6.12.5.2技术交底6.12
13、.5.2.1汽车吊支车时应伸出全部支腿撑脚板下必须垫方木；6.12.5.2.2调整汽车吊机体水平度，无荷载时水准泡居中；6.12.5.2.3设备方、安装方、项目部共同验收塔基基础，符合要求后方可安装；6.12.5.2.4接地电阻不大于4，无接地装置不准通电作业；6.12.5.2.5检查设备的各结构部分是否有变形和开焊；6.12.5.2.6严格按照说明书的工艺、程序和操作规程进行；6.12.5.2.7各连接部位的零配件、螺栓、销轴、开口销、卡扣要安装齐全、正确、牢固，型号要符合要求；6.12.5.2.8塔吊安装后，在无荷载的情况下塔身与地面的垂直偏差不得超过其高度的4/1000；6.12.5.2
14、.9严禁螺栓、开口销、销轴以小代大、以丝代销；6.12.5.2.10各电器、限位要装设齐全、正确、灵敏、可靠。6.12.6安装程序6.12.6.1安装底座及配重安装行走台车，把整梁和半梁连成十字梁，安装四根拉杆；将基础节吊至十字梁的连接座内，用销轴连接；把压重吊放在底架十字梁上，安装撑杆、压重和电缆卷线器。6.12.6.2加强节和标准节安装将已经接好的2节塔身（一节加强节在下面，一节标准节在上面）安装在基础节上。6.12.6.3安装3节标准节用70t汽车吊吊起3个标准节，螺栓将标准节与塔身连接起来。6.12.6.4安装顶升套架总成顶升套架总成包括：顶升套架、走道平台、扁担架、油缸、爬梯；将走道
15、平台安装到套架上，将油缸、扁担架安装到指定位置，最后用70t汽车吊将顶升套架吊起安装到标准节外。6.12.6.5安装回转总成先在地面上安装好引进大梁，然后再进行吊装，用70t汽车吊将回转总成吊起，四个角用螺栓连接；吊装时与塔身连接要注意引进大梁的方向和套架开口方向一致。6.12.6.6安装司机节、塔顶在地面将驾驶和平台安装到驾驶室节上，再将塔顶与驾驶室节连接，最后用1根3m钢丝绳吊装塔顶、驾驶室节与回转用轴销连接。6.12.6.7安装平衡臂总成6.12.6.7.1平衡臂总成包括：平衡重支架平台、栏杆、平衡臂节、卷扬机构、拉杆；6.12.6.7.2平衡臂总成在地面上组装好，吊装时吊点位置选用平衡臂上专用吊点四个吊耳，用轴销或大卡环连接，将其吊起与塔身连接起来。6.12.6.8安装起重臂总成臂根小车处应垫木方抬高臂根以免压坏小车，在地面不平整时垫起木方，防止地面不平使起重臂侧翻出现危险；起重臂各节用轴销在地面拼装后，用汽车吊将起重臂吊起，将臂根与塔身用轴销相连接，起重臂拉杆与塔尖用轴销相连接；吊装过程中在起重臂端部或根部系上牵引绳来引导方向。6.12.6
