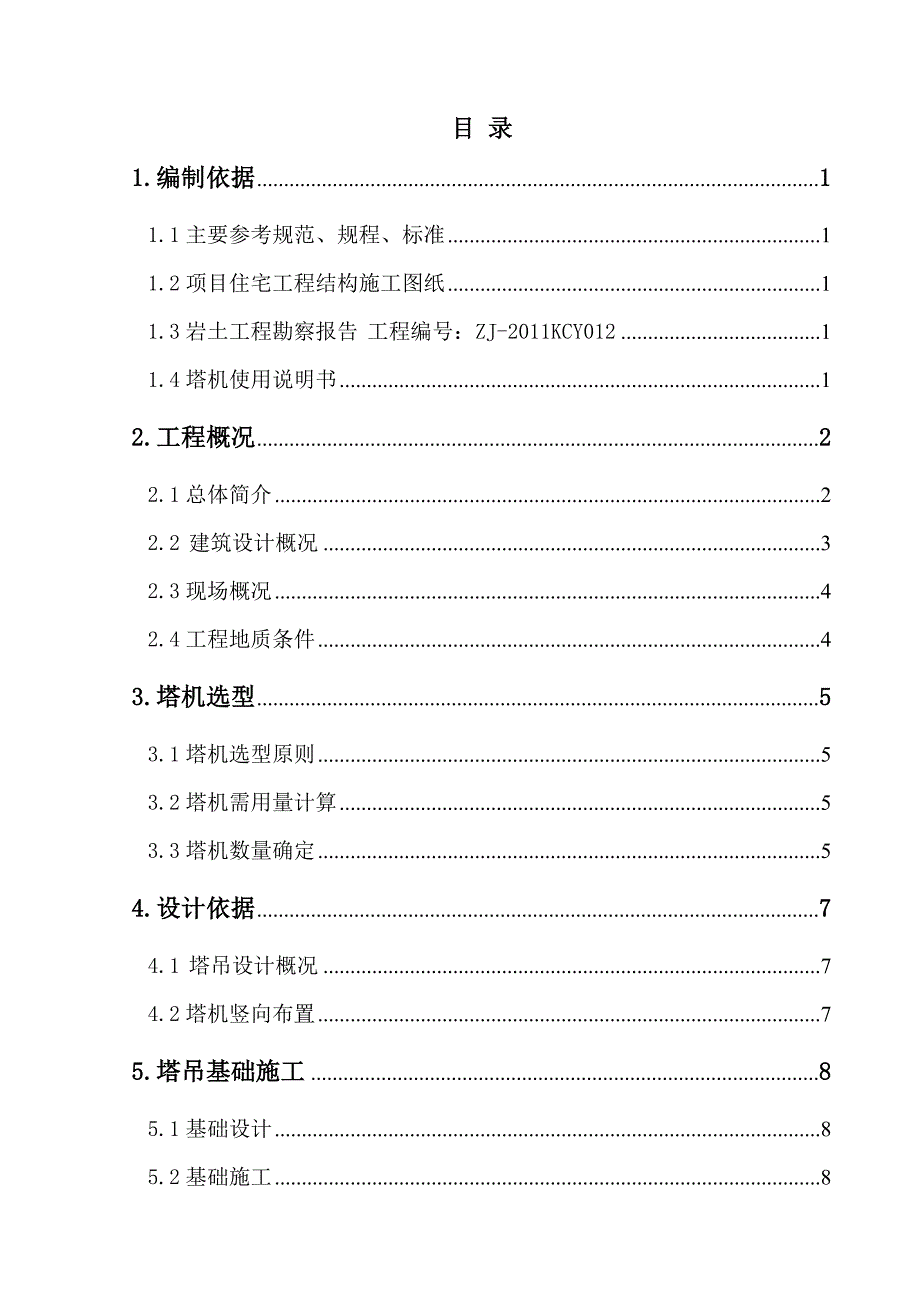

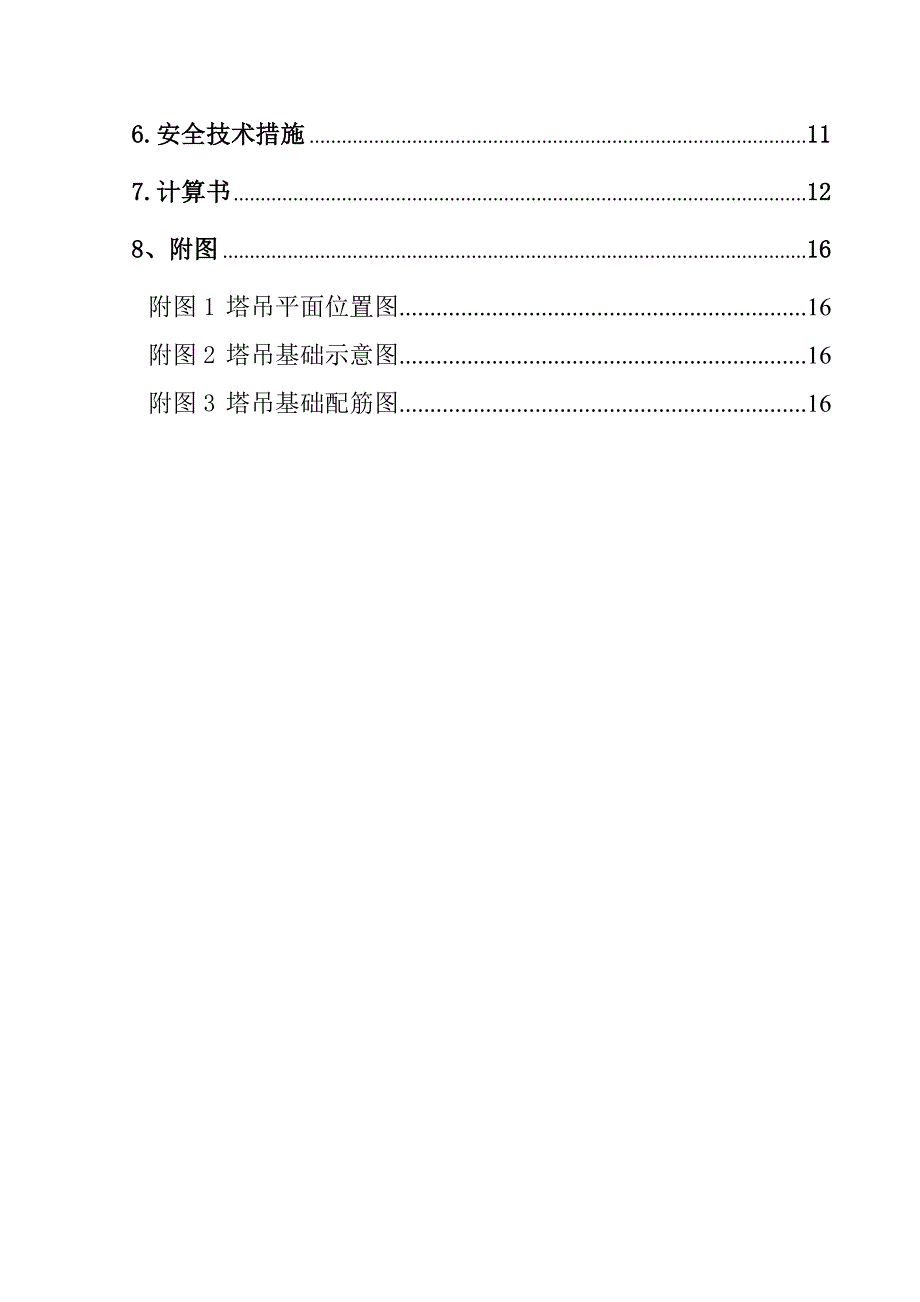

1、目 录1.编制依据11.1主要参考规范、规程、标准11.2项目住宅工程结构施工图纸11.3岩土工程勘察报告 工程编号：ZJ-2011KCY01211.4塔机使用说明书12.工程概况22.1总体简介22.2 建筑设计概况32.3现场概况42.4工程地质条件43.塔机选型53.1塔机选型原则53.2塔机需用量计算53.3塔机数量确定54.设计依据74.1 塔吊设计概况74.2塔机竖向布置75.塔吊基础施工85.1基础设计85.2基础施工86.安全技术措施117.计算书128、附图16附图1 塔吊平面位置图16附图2 塔吊基础示意图16附图3 塔吊基础配筋图161.编制依据1.1主要参考规范、规程、

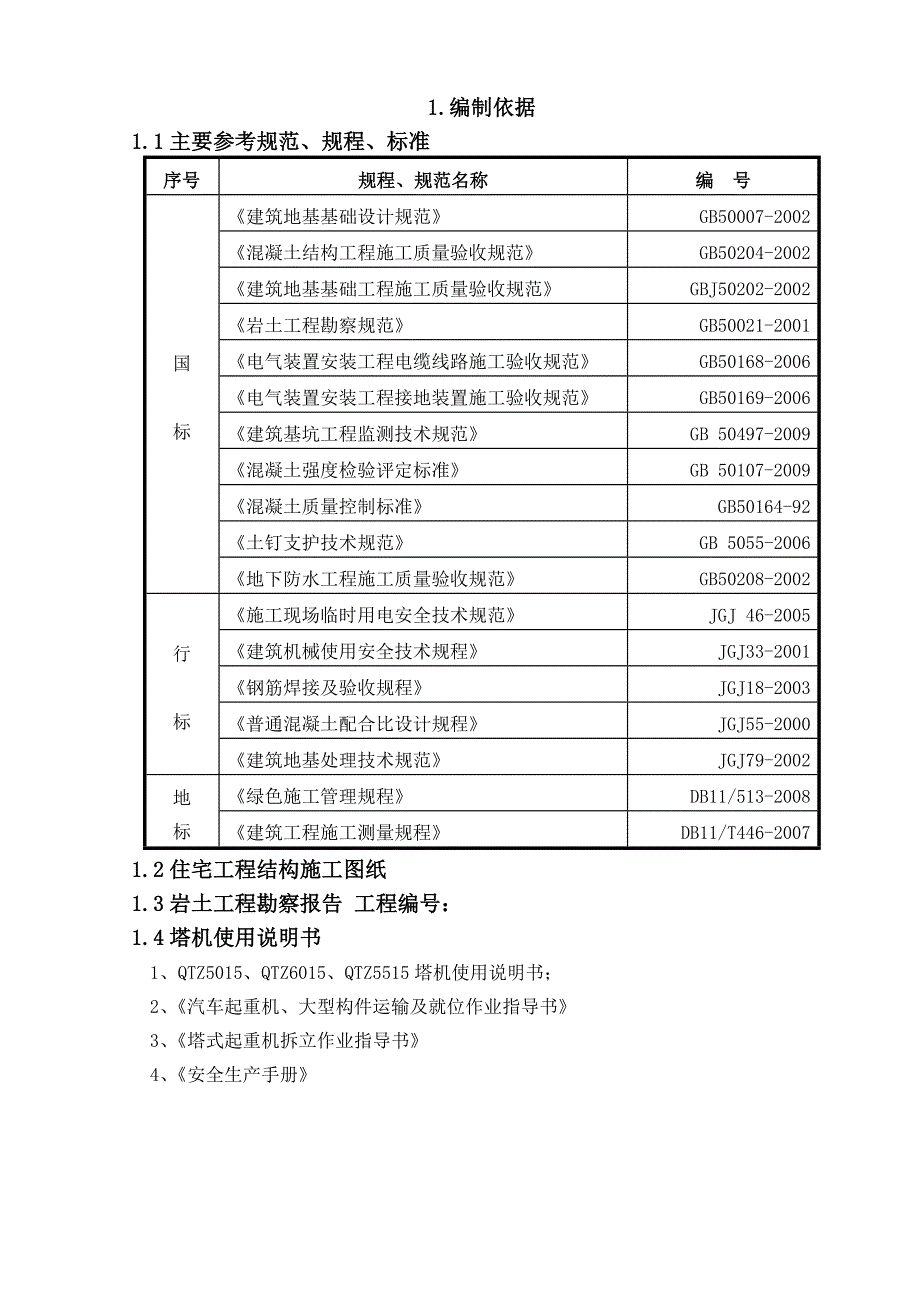

2、标准序号规程、规范名称编 号国标建筑地基基础设计规范GB50007-2002混凝土结构工程施工质量验收规范GB50204-2002建筑地基基础工程施工质量验收规范GBJ50202-2002岩土工程勘察规范GB50021-2001电气装置安装工程电缆线路施工验收规范GB50168-2006电气装置安装工程接地装置施工验收规范GB50169-2006建筑基坑工程监测技术规范GB 50497-2009混凝土强度检验评定标准GB 50107-2009混凝土质量控制标准GB50164-92土钉支护技术规范GB 5055-2006地下防水工程施工质量验收规范GB50208-2002行标施工现场临时用电安全
3、技术规范JGJ 46-2005建筑机械使用安全技术规程JGJ33-2001钢筋焊接及验收规程JGJ18-2003普通混凝土配合比设计规程JGJ55-2000建筑地基处理技术规范JGJ79-2002地标绿色施工管理规程DB11/513-2008建筑工程施工测量规程DB11/T446-20071.2住宅工程结构施工图纸1.3岩土工程勘察报告 工程编号：1.4塔机使用说明书1、QTZ5015、QTZ6015、QTZ5515塔机使用说明书；2、汽车起重机、大型构件运输及就位作业指导书3、塔式起重机拆立作业指导书4、安全生产手册2.工程概况2.1总体简介序号项 目内 容1工程名称2工程地址3发包方4使用
4、性质住宅小区及配套5设计单位6监理单位7承包单位8工期628天质量目标结构“长城杯”2.2 建筑设计概况建筑概况一览表序号项 目内 容1建筑功能目标是经济适用性住宅。地下部分主要是车库、自行车库，上部均为住宅。2建筑特点3建筑面积总建筑面积（）占地面积（）地下建筑面（）地上建筑（）4建筑层数地上地下5建筑层高地下部分层高地下一层地下二层地下三层地上部分层高首层标准层地下一层地下二层6建筑高度绝对标高（m）室内外高差（m）基底标高（m）最大基坑深度（m）檐口高度（m）建筑总高（m）7建筑平面横轴编号纵轴编号横轴距离（m）纵轴距离（m）横轴编号纵轴编号横轴距离（m）纵轴距离（m）横轴编号纵轴编号横
5、轴距离（m）纵轴距离（m）8建筑防火本工程结构的耐火等级为地上一级，地下一级。9墙面保温外墙保温采用50厚玻璃棉复合板10外装修外墙装修外墙所用的涂料为白色、浅棕色、浅黄色门窗工程住宅外窗为断桥铝合金中空玻璃窗屋面工程不上人屋面面层位20厚DS砂浆11内装修顶棚顶棚只做到装基层，用耐水腻子找平地面地面预留装修层内墙内墙面只做到基层，用耐水腻子找平门窗工程普通门钢制防火门特种门密闭门楼梯本工程所用电梯为乘客类小机房电梯，共设客梯四台，其中两台为消防电梯12防水工程地下室防水等级为一级，外墙采用防水混凝土，防水层为3+4厚SBS复合防水卷材屋面防水层为3+4厚SBS复合防水卷材厨房1.5厚聚合物水
6、泥基防水涂料厕浴间1.5厚聚合物水泥基防水涂料屋面防水等级屋面防水等级为级2.3现场概况本工程施工地点位于路，AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA。2.4工程地质条件本工程地基持力层为卵石层层，基承载力fak=400Kpa；地下车库及高层住宅为天然地基。拟建建筑场地类别为类，抗震设防烈度为8度，设计地震分组为第一组。近35年最高地下水位高程27.88m，地下水位埋深6.46m，本工程抗浮设防水位为49.92m。3.塔机选型3.1塔机选型原则塔机选型满足以下
7、原则：3.1.1满足施工需要，即塔机的吊次、吊运能力满足施工需要；3.1.2作业平面尽可能在塔机覆盖范围内；3.1.3保证塔机运行、装拆方便；3.1.4业主提供的施工现场用电总容量；3.1.5塔机布置与施工现场实际情况相适应。根据塔吊的主要性能参数：起重力矩、幅度、起重重量和吊钩高度，再结合该工程的各楼层平面图、各楼层的使用功能和施工服务的范围，现场实际施工场地及平面布置，并考虑业主对该工程的施工进度要求。3.2塔机需用量计算 （参照建筑施工手册（缩印本）其中：塔机需用台数；工期(d)；每天工作吊次；时间利用系数，取0.80.9；每种构件的吊装工程量（件或t）；塔机相应的吊次产量（件/吊次或t
8、/吊次）；此外，考虑地下结构施工中墙体模板须吊离墙面清理和涂刷隔离剂，然后才能周转安装就位，故模板吊次按模板数乘以系数1.5计算；钢筋、模板和其他构件进出场，若塔机的运行能力满足不了这部分工作需要时，可采用汽车式起重机进行装卸。3.3塔机数量确定按照计算结果，塔机数量应取N=8，即需8台塔机，但考虑到下列因素：3.3.1地下结构施工时，从建筑物占地面积庞大的角度考虑，为使塔机更好的覆盖施工区域，减少覆盖盲区，有利于材料的垂直运输，适当增加12台汽车吊。3.3.2从施工组织上考虑，为方便组织管理，塔机的分布尽量对称，减少施工过程中跨区域的协调配合。3.3.3从工程的重要性，施工工期紧，质量标准高
9、，施工条件恶劣、施工场地狭小等因素来考虑，必须使用足够数量的塔机来保证工程的整体利益。因此，综合考虑施工组织、工程体量、施工工期、经济投入等因素后，确定结构施工阶段塔机数量布置8台。4.设计依据4.1 塔吊设计概况塔吊编号型号塔高臂长基础尺寸塔吊位置1#QTZ601580m60m6000mm6000mm1500mm见后附图12#QTZ501580m50m5000mm5000mm1300mm见后附图13#QTZ501580m50m5000mm5000mm1300mm见后附图14#QTZ601580m60m6000mm6000mm1300mm见后附图15#QTZ551580m55m5000mm50
10、00mm1300mm见后附图16#QTZ551580m55m5000mm5000mm1300mm见后附图17#QTZ551580m55m5000mm5000mm1300mm见后附图18#QTZ501580m50m5000mm5000mm1300mm见后附图14.2塔机竖向布置当多台塔式起重机在同一使用现场交叉作业时，应编制专项方案，并应采取防碰撞的安全措施。任意两台塔式起重机之间最小的架设距离应符合下列规定：低位塔式起重机的起重臂端部与另一台塔式起重机的塔身之间的距离不得小于2m;高位塔式起重机的最低位置的部件（或吊钩升至最高点或平衡重的最低部位）与低位塔式起重机中处于最高位置部件之间的垂直距
11、离不得小于2m。（ 建筑施工塔式起重机安装、使用、拆卸安全技术规程 JGJ196-2010 ）本方案为塔机基础专项施工方案，群塔作业详见群塔作业方案。塔机竖向布置根据满足规范、结构施工高度、留足结构施工空间、定好相邻塔机竖向安全距离的原则进行整体布置。按照相邻塔机竖向安全距离规定，每层高差大于6m。5.塔吊基础施工5.1基础设计5.1.1结构边沿塔机基础设计1#塔吊基础为预埋式塔吊基础，位于11#楼南侧，塔吊基础尺寸为6000mm6000mm1500mm,塔吊基础顶标高为-12.4m。塔吊基础配筋为双层双向20200，拉筋为16400成梅花形布置，上下两层钢筋用几字型 16600mm钢筋马凳进
12、行支撑，马镫成梅花形布置。塔吊基础混凝土强度等级为C35。2#、3#、4#、8#塔吊基础为预埋式塔吊基础，分别位于8#楼南侧、9#楼北侧、10#楼南侧、15#楼南侧，塔吊基础尺寸为5000mm5000mm1300mm，塔吊基础顶标高为-12.4m。塔吊基础配筋为双层双向20200，拉筋为16400成梅花形布置，上下两层钢筋用几字型 16600mm钢筋马凳进行支撑，马镫成梅花形布置。塔吊基础混凝土强度等级为C35。5#、6#、7#塔吊基础为预埋式塔吊基础，分别位于13#、12#、14#楼南侧，塔吊基础尺寸为5000mm5000mm1300mm，塔吊基础顶标高为-12.4m。塔吊基础配筋为双层双向
13、20200，拉筋为16400成梅花形布置，上下两层钢筋用几字型 16600mm钢筋马凳进行支撑，马镫成梅花形布置。塔吊基础混凝土强度等级为C35。 立塔后，结构施工时，需在车库底板和车库顶板上设置两个尺寸为2800*2800的预留洞，拆塔后将洞口封闭。预留洞口处钢筋甩茬按照结构设计规定进行。 有关顶板洞口，在车库顶板混凝土浇注完毕后，在穿楼板洞口周围砌筑临时围护挡土墙。并对顶板进行回顶。挡土墙根部设置排水孔。车库顶板防水施工时，直接将防水虚铺在围护挡土墙外侧至顶部。回填土按1：1放坡填至围护墙墙根部。塔吊拆除后，将预留洞顶板混凝土及时浇注完毕。洞口上部顶板防水施工前拆除围护墙，将防水与原来围护墙外侧虚铺防水搭接闭合后，做防水保护层、回填土方。5.2基础施工5.2.1塔机基础位于结构内施工施工顺序如下：放线挖土垫层放线绑扎钢筋支模放预埋件浇混凝土养护5.2.2技术要求：5.2.2.1塔机基础应按塔机说明书要求严格进行接地连接。5.2.2.2塔基基坑要求在原塔基尺寸基础上四面均外扩800。做1:0.75放坡。5.2.2.3支模浇筑100mm厚C15混凝土的垫层。5.2.2.4弹线绑扎钢筋，将特制加工好预埋件埋
