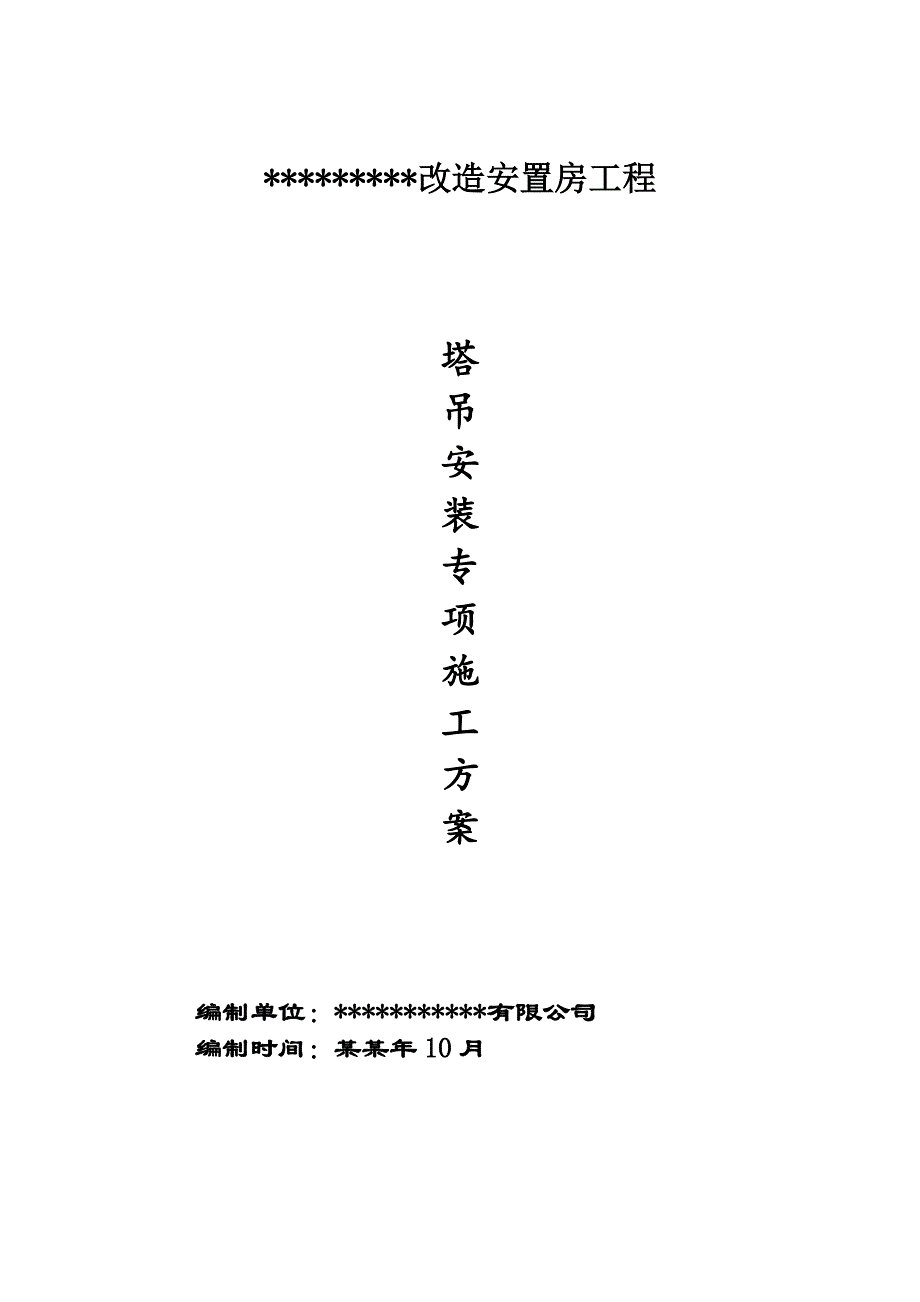

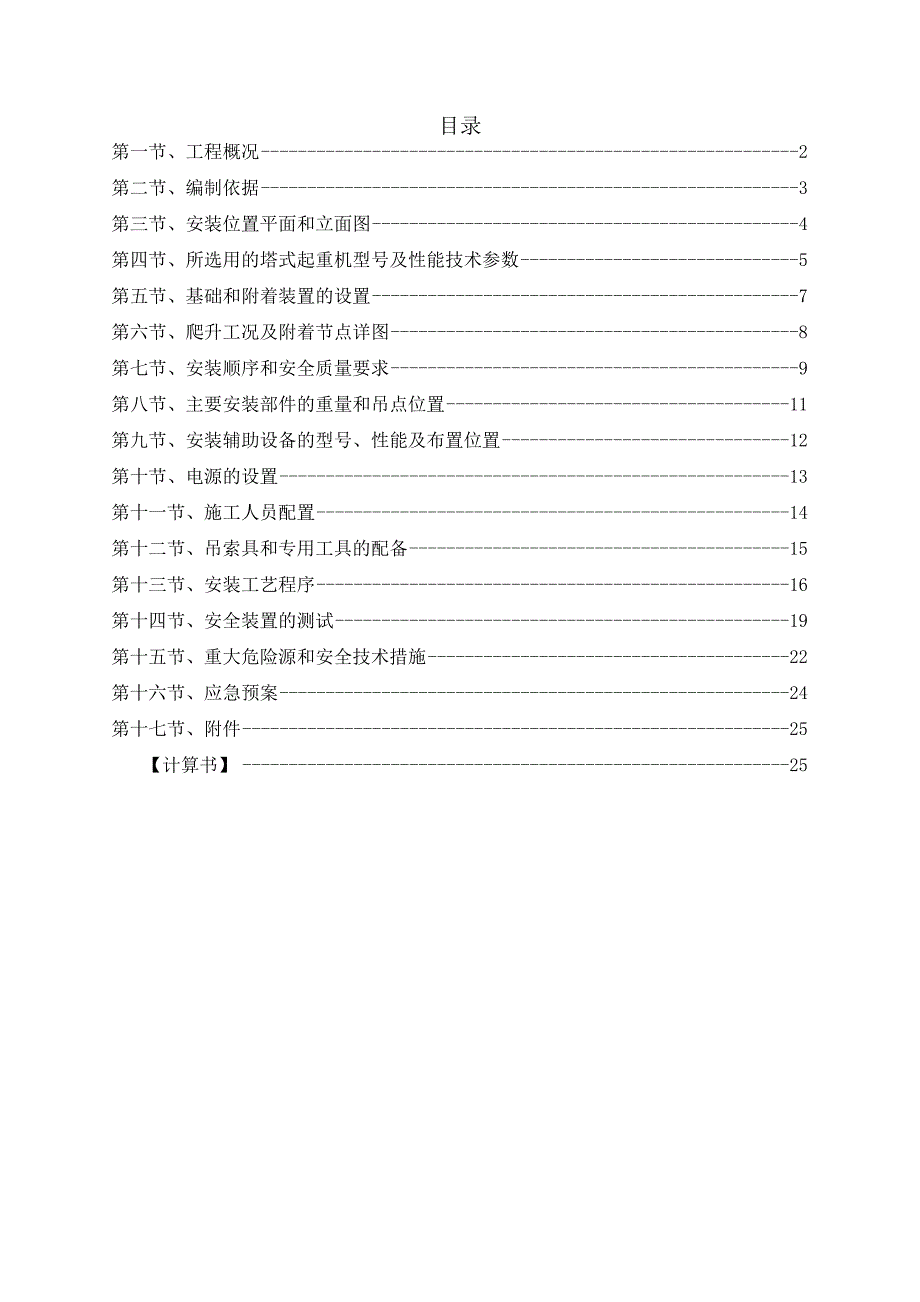

1、*改造安置房工程塔吊安装专项施工方案 编制单位:*有限公司 编制时间:某某年10月目录第一节、工程概况2第二节、编制依据3第三节、安装位置平面和立面图4第四节、所选用的塔式起重机型号及性能技术参数5第五节、基础和附着装置的设置7第六节、爬升工况及附着节点详图8第七节、安装顺序和安全质量要求9第八节、主要安装部件的重量和吊点位置11第九节、安装辅助设备的型号、性能及布置位置12第十节、电源的设置13第十一节、施工人员配置14第十二节、吊索具和专用工具的配备15第十三节、安装工艺程序16第十四节、安全装置的测试19第十五节、重大危险源和安全技术措施22第十六节、应急预案24第十七节、附件25【计算

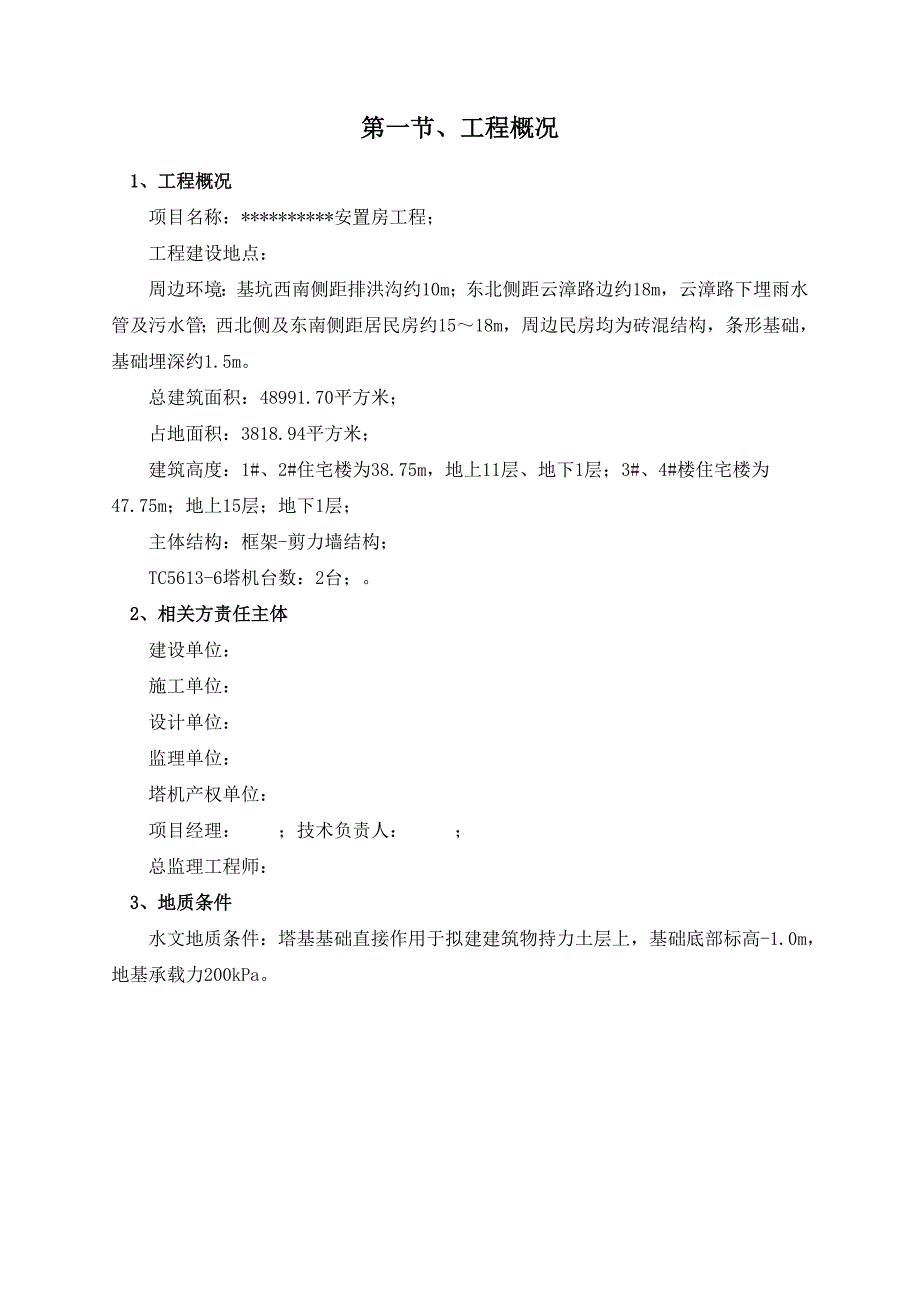

2、书】25第一节、工程概况 1、工程概况项目名称:*安置房工程;工程建设地点:周边环境:基坑西南侧距排洪沟约10m;东北侧距云漳路边约18m,云漳路下埋雨水管及污水管;西北侧及东南侧距居民房约1518m,周边民房均为砖混结构,条形基础,基础埋深约1.5m。总建筑面积:48991.70平方米;占地面积:3818.94平方米;建筑高度:1#、2#住宅楼为38.75m,地上11层、地下1层;3#、4#楼住宅楼为47.75m;地上15层;地下1层;主体结构:框架-剪力墙结构;TC5613-6塔机台数:2台;。 2、相关方责任主体建设单位: 施工单位: 设计单位:监理单位: 塔机产权单位: 项目经理: ;
3、技术负责人: ;总监理工程师: 3、地质条件 水文地质条件:塔基基础直接作用于拟建建筑物持力土层上,基础底部标高-1.0m,地基承载力200kPa。第二节、编制依据 1、塔式起重机混凝土基础工程技术规程JGJ/T187-2009 2、建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010 3、塔式起重机设计规范GB/T13752-1992 4、建筑地基基础设计规范GB50007-2011 5、建筑结构荷载规范GB50009-2001(06版本) 6、混凝土结构设计规范GB50010-2010 7、云霄县楼仔脚片区改造安置房工程施工组织设计及其建筑、结构施工图纸 8、TC5613-
4、6塔式起重机使用说明书,长沙中联重工科技发展股份有限公司第三节、安装位置平面和立面图1 、塔机安装位置平面布置图 图一 2 、塔机安装侧面图 图二 第四节、所选用的塔式起重机型号及性能技术参数1 、塔式起重机型号 本工程所选用塔式起重机,是由长沙中联重工科技发展股份有限公司生产的新型起重运输机械,为水平臂架,小车变幅,上回转,附着式塔机。最大起升高度达49.0m,额定起重力距800KN.m),最大额定起重量为6t。该机加长臂为38.0m,在臂头可吊2.35t,具有作业范围大,工作效率高等特点。2、主要性能技术参数主要性能技术参数一览表 表1机构工作级别起升机构M4回转机构M5牵引机构M4起升高
5、度(m)附着式120(220)最大起重量(t)6工作幅度(m)最小幅度2.5最大幅度56起升机构提升速度(m/min)a=2a=480408.8840204.44相应起重量(t)1.533366电机功率(kW)24/24/5.4牵引机构牵引速度(m/min)50/25电机功率(kW)3.3/2.2回转机构回转速度(r/min)00.8电机功率(kW)4.02顶升机构顶升速度(m/min)0.56(推荐值)工作压力(Mpa)25(推荐值)电机功率(kW)7.5(推荐值)平衡重(t)臂长 38m9.85臂长 44m11.25臂长 50m13.5臂长 56m15.3工作环境温度()-2040总功率(
6、kW)35.3(不包括顶升机构)3、38m臂起重特性表及起重特性曲线38m臂起重特性表 表2幅度(m)2.517.111819202325272931333538起重量(t)两倍率3.002.812.612.35四倍率6.005.675.325.014.263.853.513.222.972.752.552.2938m臂起重臂起重特性曲线图 图三 第五节、基础和附着装置的设置1 、基础设置本工程塔机类型性能一致,以塔机的最不利状态,即最大独立高度作用时的两种状态,工作状态和非工作状态,分别进行塔机基础设计,塔机基础设计施工图如下图所示,计算书详见附件一,基础平面定位图详见图四。 图四 说明:1
7、、塔基基础砼强度等级C35,垫层砼强度等级C15,其下铺碎石垫层100厚。 2、基础上预埋16根M39地脚螺栓,具体详见塔吊说明书。3、基础持力层为粉质粘土层,地基承载力特征值不小于fak=150kpa,无软弱下卧层。2、附着设置塔机设2道附着。附着采用塔机厂家定制产品,为四杆附着。第六节、爬升工况及附着节点详图1、爬升工况塔机1,当达到使用说明书中的最大独立高度时,安装第1道附着,距基础顶面高度34m。当塔机安装高度达到49m时,安装第2道附着,距基础顶面高度49m,距第1道附着15m。2 、附着节点详图 图五 第七节、安装顺序和安全质量要求1、 底架将已组装在一起的底架用汽车式起重机吊在混
8、凝土基础上,用水平仪校正底架,并拧紧地脚螺栓。2 、基础节或标准节安装基础节或标准节,并进行垂直度检验,其垂直度应控制在1/1000以内。安装时注意标准节上的踏步和梯子要和基础节相对应,拧紧四周的联接螺栓。3 、爬升架在地面上将爬升架的走台、栏杆等装好,并装上爬升机构、液压泵路,加好液压油,吊起后套装在基础节和标准节外面,调整导向滚轮,使滚轮与塔身的间隙为25mm,保证爬爪搁至塔身踏步的槽内。 4 、回转机构在地面上先将上、下支座以及回转机构、回转支承、平台等装成一体,然后将这一部件吊起,安装在塔身节上,用销轴和高强度螺栓将下支座与爬升架和塔身标准节相联。5 、塔帽在塔顶上连好一平臂拉杆(左右
9、各一根),然后吊起塔顶用四个销轴固定在上支座上,注意塔顶倾斜的一面与吊臂处于同一侧。6 、平衡臂在地面上将平衡臂的走台、栏杆、起升机构、配电箱等装在平衡臂上,把两个拉杆按规定联接好并用铁丝固定,接好各部电线,然后将平衡臂吊起来与上支座用销轴联接,联接后抬起平衡臂成一角度至平衡臂拉杆的安装位置 ,安装平衡臂拉杆后,再将吊车卸载。7 、平衡块按说明书规定吊起2t的平衡重放在规定的位置上:放在倒数第三个位置上。8 、驾驶室在地面上先将司机室的电气设备检查好以后,将司机室吊起至上支座的平台上,然后用销轴将司机室与上支座平台联接好。9 、吊臂组装按说明书要求用相应的销轴把大臂装配在一起,在第一节和第二节
10、联接后,装上小车吊篮,并用铁丝把小车和吊篮固定在臂架根部,然后把大臂放在1m高左右的支架上,使小车和吊篮离开地面,然后按说明书要求组装完其它臂架节,使臂长达到38.0m。10、 吊臂拉杆按说明书要求组装吊臂拉杆,并固定在上弦杆的相应支架上。注意:组装完毕,要检查各销配合的松紧度、止退装置是否起作用、开口销是否穿好。11 、吊臂安装按说明书要求找好重心,穿好吊绳,吊臂两端系上拖拉绳,用汽车吊将吊臂总成平稳提升,保持吊臂处于水平位置,使吊臂能顺利安装到上支座吊臂铰孔上。吊臂与上支座联接完后,继续提升吊臂,使吊臂头部稍微抬起(用起升机构钢丝绳通过塔顶和吊臂拉杆的一组滑轮拉起拉杆,先使短拉联接板能够用
11、销轴联接到塔顶的拉板上面,然后再调整长拉杆的高度位置,使得长拉杆的连接板也能够用销轴联接到塔顶的拉板上面。然后缓慢放下吊臂,使拉杆处于张紧状态。12 、平衡重按说明书规定放置平衡重8块,共10t。13 、电工接线。14 、钢丝绳将钢丝绳从卷筒引出,经塔顶导向滑轮后,绕过起重量限制器滑轮,再引向小车滑轮与吊钩滑轮,最后将绳端固定在臂头上。备注:基础部分有撑杆的,必须在加入标准节后,把底架上的四根撑杆安装好后才能工作。第八节、主要安装部件的重量和吊点位置主要部件计算重量一览表 表3序号代 号名 称重量(kg)备 注1-1平衡臂31442-2起升机构28003-3平衡臂拉杆523两根4-4回转机构1
12、248两套5-5回转限位心9.56-6起重量限制心48.47-7塔 顶13858-8起重臂61909-9起重臂拉杆140010-10牵引机构49111-11吊钩23412-12牵引小车33013-13操纵室40514-14回转塔身126115-15上回转支座143616-16下回转支座177617-17顶升套架298518-18顶升机构67419-19上塔身9736独立式上搭身标准节11节20-20下塔身6094下塔身标准节6节21-21底架464622-22附着架3063共2个23-23基础2100024-24力矩限制心1425-25压 重25000共12块26HSV154.50回转支承70
13、0独立式整机重量45067不含基础、压重、平衡重第九节、安装辅助设备的型号、性能及布置位置1 、安装辅助设备的型号、性能根据塔机最大安装高度55.6米及最重部件的重量(6.2t),本次安装(拆卸)所需配备的机械的具体情况如下:塔机安装辅助设备的型号、性能一览表 表4序号名称规格数量1汽车式起重机25t12起重钢丝绳61920m3圆丝815m4活动板手1815手动葫芦1t16卡环2022 、布置位置 本工程塔机组装全部在地面完成,利用汽车式起重机吊装,空中拼装完成安装。汽车式起重机停靠位置为就近塔机基础处的自然地面上。第十节、电源的设置1、 场地电源线的敷设 场地内的电源采用单独分配箱控制,采用TNS五线三相制接线系统,分配箱进线采用VV-3*50+2*25。2、塔机上电气线路的安装(1)按有关电气图分别接通起升,回转,牵引三大机构的电气
