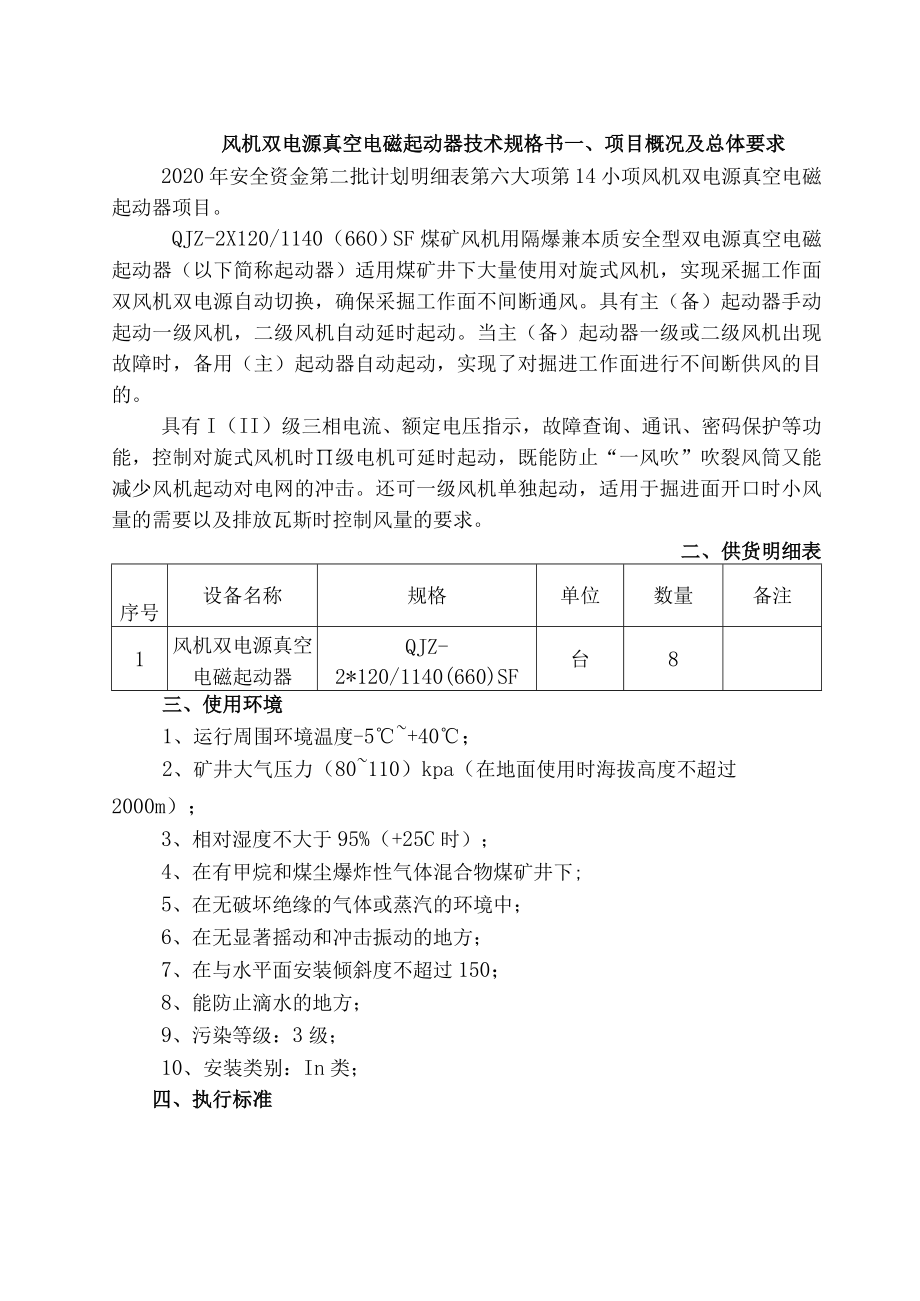

1、风机双电源真空电磁起动器技术规格书一、项目概况及总体要求2020年安全资金第二批计划明细表第六大项第14小项风机双电源真空电磁起动器项目。QJZ-2X120/1140（66O）SF煤矿风机用隔爆兼本质安全型双电源真空电磁起动器（以下简称起动器）适用煤矿井下大量使用对旋式风机，实现采掘工作面双风机双电源自动切换，确保采掘工作面不间断通风。具有主（备）起动器手动起动一级风机，二级风机自动延时起动。当主（备）起动器一级或二级风机出现故障时，备用（主）起动器自动起动，实现了对掘进工作面进行不间断供风的目的。具有I（II）级三相电流、额定电压指示，故障查询、通讯、密码保护等功能，控制对旋式风机时级电机可
2、延时起动，既能防止“一风吹”吹裂风筒又能减少风机起动对电网的冲击。还可一级风机单独起动，适用于掘进面开口时小风量的需要以及排放瓦斯时控制风量的要求。二、供货明细表序号设备名称规格单位数量备注1风机双电源真空电磁起动器QJZ-2*120/1140(660)SF台8三、使用环境1、运行周围环境温度-5+40；2、矿井大气压力（80110）kpa（在地面使用时海拔高度不超过2000m）；3、相对湿度不大于95%（+25C时）；4、在有甲烷和煤尘爆炸性气体混合物煤矿井下;5、在无破坏绝缘的气体或蒸汽的环境中；6、在无显著摇动和冲击振动的地方；7、在与水平面安装倾斜度不超过150；8、能防止滴水的地方；

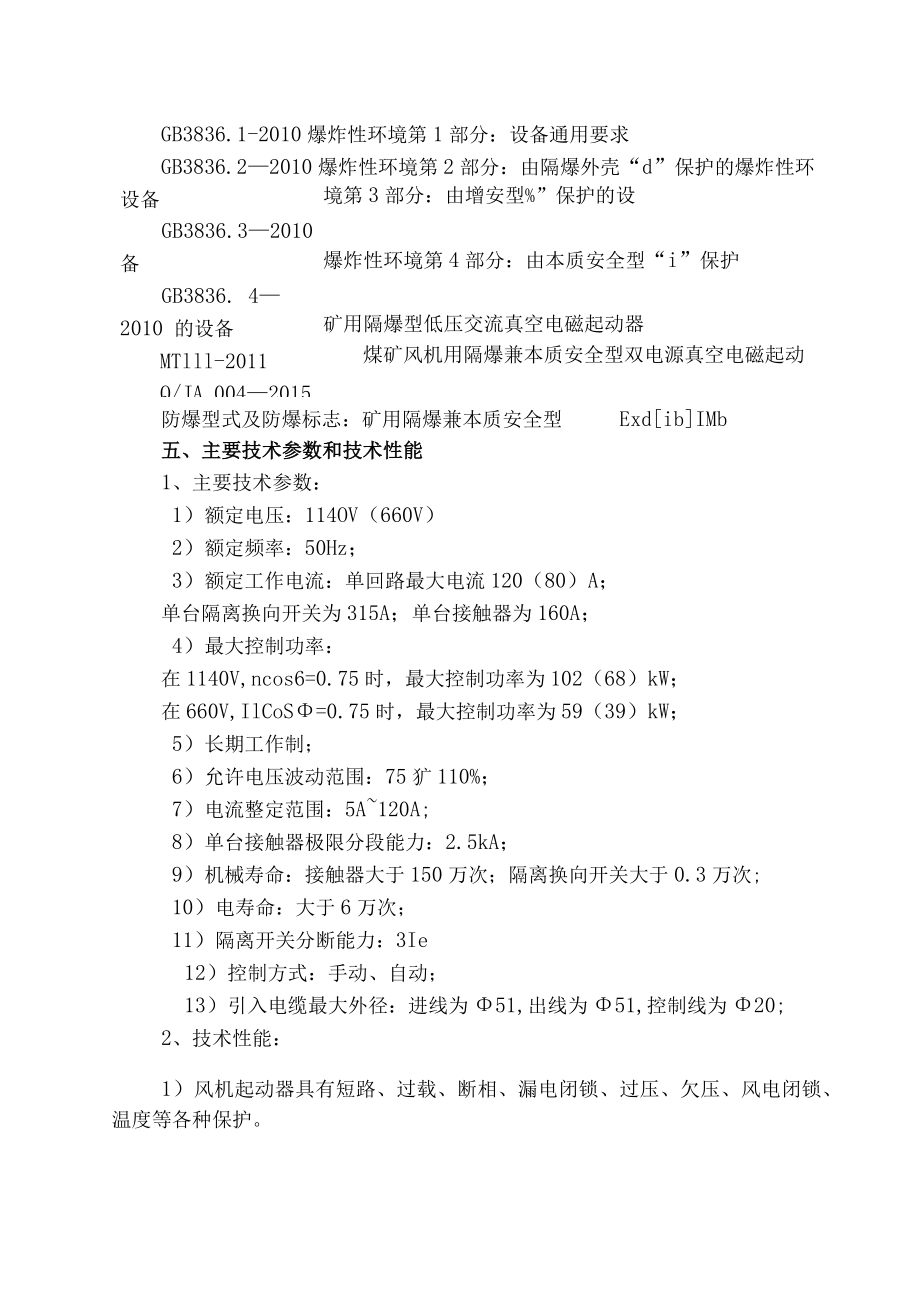

3、9、污染等级：3级；10、安装类别：In类；四、执行标准GB3836.1-2010爆炸性环境第1部分：设备通用要求设备GB3836.32010 备GB3836. 42010 的设备MTlll-2011Q/JA 0042015GB3836.22010爆炸性环境第2部分：由隔爆外壳“d”保护的爆炸性环境第3部分：由增安型%”保护的设爆炸性环境第4部分：由本质安全型“i”保护矿用隔爆型低压交流真空电磁起动器煤矿风机用隔爆兼本质安全型双电源真空电磁起动防爆型式及防爆标志：矿用隔爆兼本质安全型ExdibIMb五、主要技术参数和技术性能1、主要技术参数：1）额定电压：114OV（660V）2）额定频率：5
4、0Hz；3）额定工作电流：单回路最大电流120（80）A；单台隔离换向开关为315A；单台接触器为160A；4）最大控制功率：在1140V,ncos6=0.75时，最大控制功率为102（68）kW；在660V,IlCoS=0.75时，最大控制功率为59（39）kW；5）长期工作制；6）允许电压波动范围：75犷110%；7）电流整定范围：5A120A;8）单台接触器极限分段能力：2.5kA；9）机械寿命：接触器大于150万次；隔离换向开关大于0.3万次;10）电寿命：大于6万次；11）隔离开关分断能力：3Ie12）控制方式：手动、自动；13）引入电缆最大外径：进线为51,出线为51,控制线为20

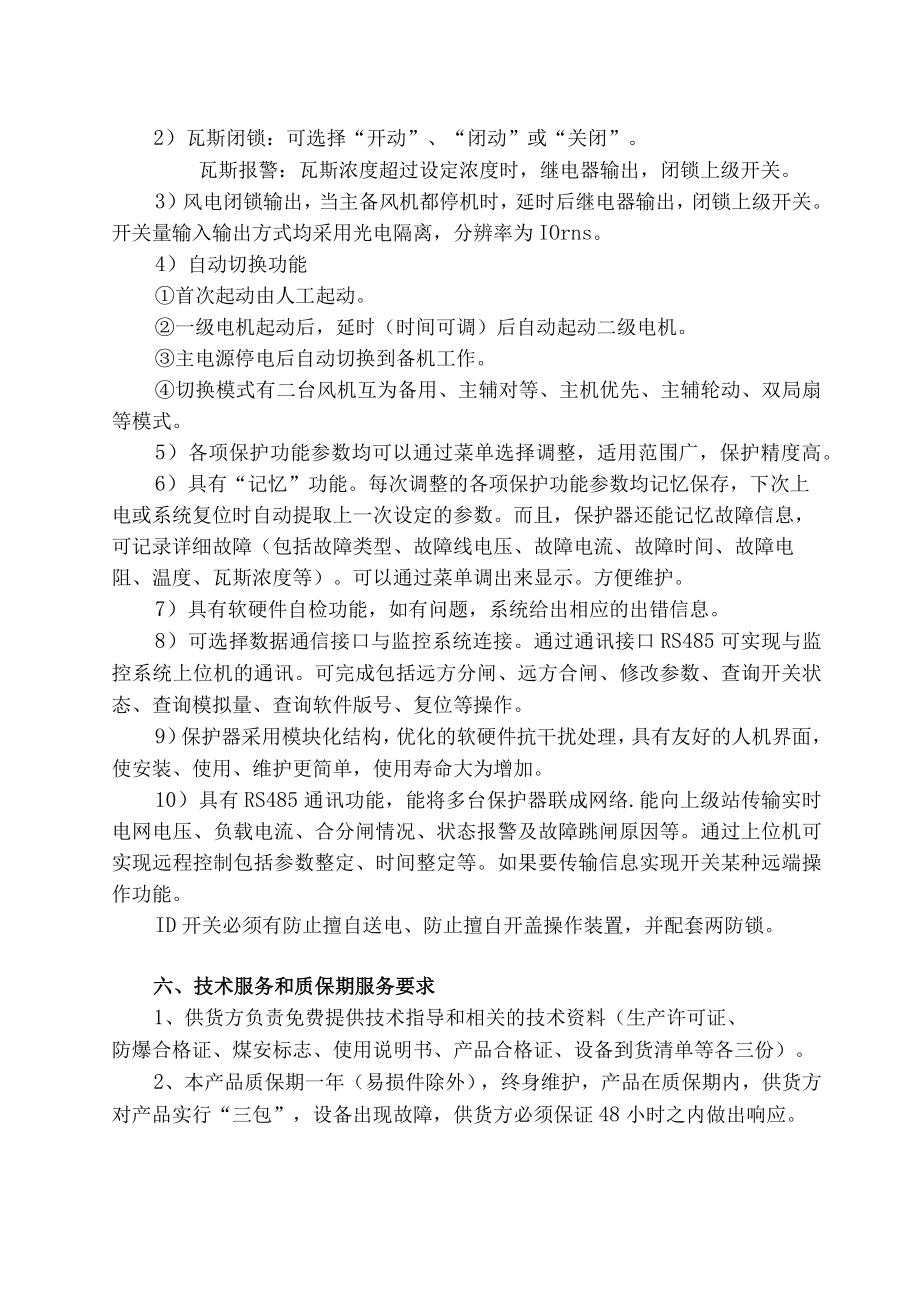

5、;2、技术性能：1）风机起动器具有短路、过载、断相、漏电闭锁、过压、欠压、风电闭锁、温度等各种保护。2）瓦斯闭锁：可选择“开动”、“闭动”或“关闭”。瓦斯报警：瓦斯浓度超过设定浓度时，继电器输出，闭锁上级开关。3）风电闭锁输出，当主备风机都停机时，延时后继电器输出，闭锁上级开关。开关量输入输出方式均采用光电隔离，分辨率为IOrns。4）自动切换功能首次起动由人工起动。一级电机起动后，延时（时间可调）后自动起动二级电机。主电源停电后自动切换到备机工作。切换模式有二台风机互为备用、主辅对等、主机优先、主辅轮动、双局扇等模式。5）各项保护功能参数均可以通过菜单选择调整，适用范围广，保护精度高。6）具
6、有“记忆”功能。每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。而且，保护器还能记忆故障信息，可记录详细故障（包括故障类型、故障线电压、故障电流、故障时间、故障电阻、温度、瓦斯浓度等）。可以通过菜单调出来显示。方便维护。7）具有软硬件自检功能，如有问题，系统给出相应的出错信息。8）可选择数据通信接口与监控系统连接。通过通讯接口RS485可实现与监控系统上位机的通讯。可完成包括远方分闸、远方合闸、修改参数、查询开关状态、查询模拟量、查询软件版号、复位等操作。9）保护器采用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面，使安装、使用、维护更简单，使用寿命
7、大为增加。10）具有RS485通讯功能，能将多台保护器联成网络.能向上级站传输实时电网电压、负载电流、合分闸情况、状态报警及故障跳闸原因等。通过上位机可实现远程控制包括参数整定、时间整定等。如果要传输信息实现开关某种远端操作功能。ID开关必须有防止擅自送电、防止擅自开盖操作装置，并配套两防锁。六、技术服务和质保期服务要求1、供货方负责免费提供技术指导和相关的技术资料（生产许可证、防爆合格证、煤安标志、使用说明书、产品合格证、设备到货清单等各三份）。2、本产品质保期一年（易损件除外），终身维护，产品在质保期内，供货方对产品实行“三包”，设备出现故障，供货方必须保证48小时之内做出响应。3、供货方对所售产品提供及时、可靠的维修服务，并对产品进行定期回访，及时处理问题，服务响应时间为正常工作时间内。4、供货方提供的设备配件价格不得高于招标价最高价。5、在签订合同后60天内供货方免费把货物运送到甲方制定地点，运输费用及运输过程中产生的问题由供货方负责。6、供货方货到，验收合格后方可办理付款手续。
