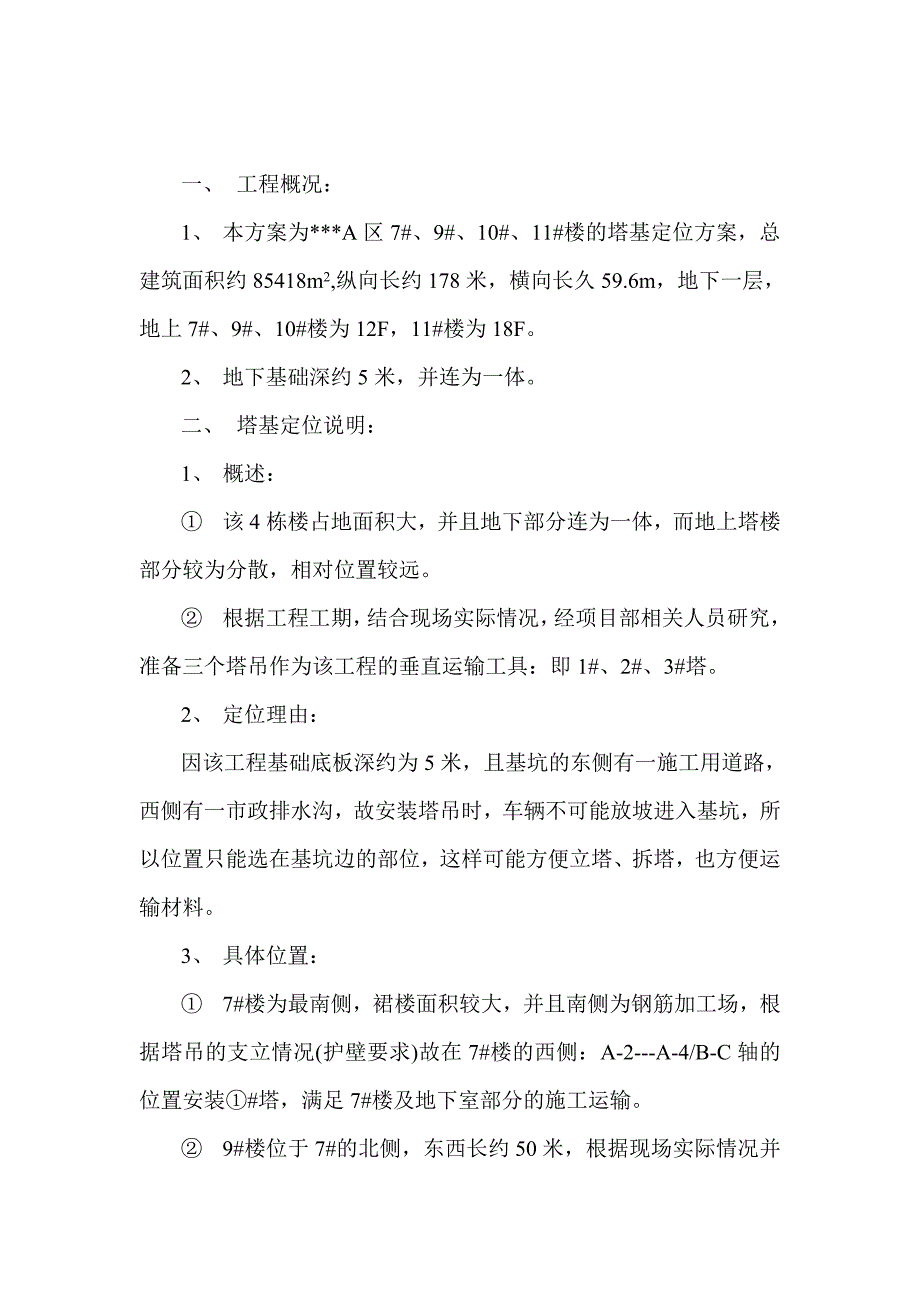

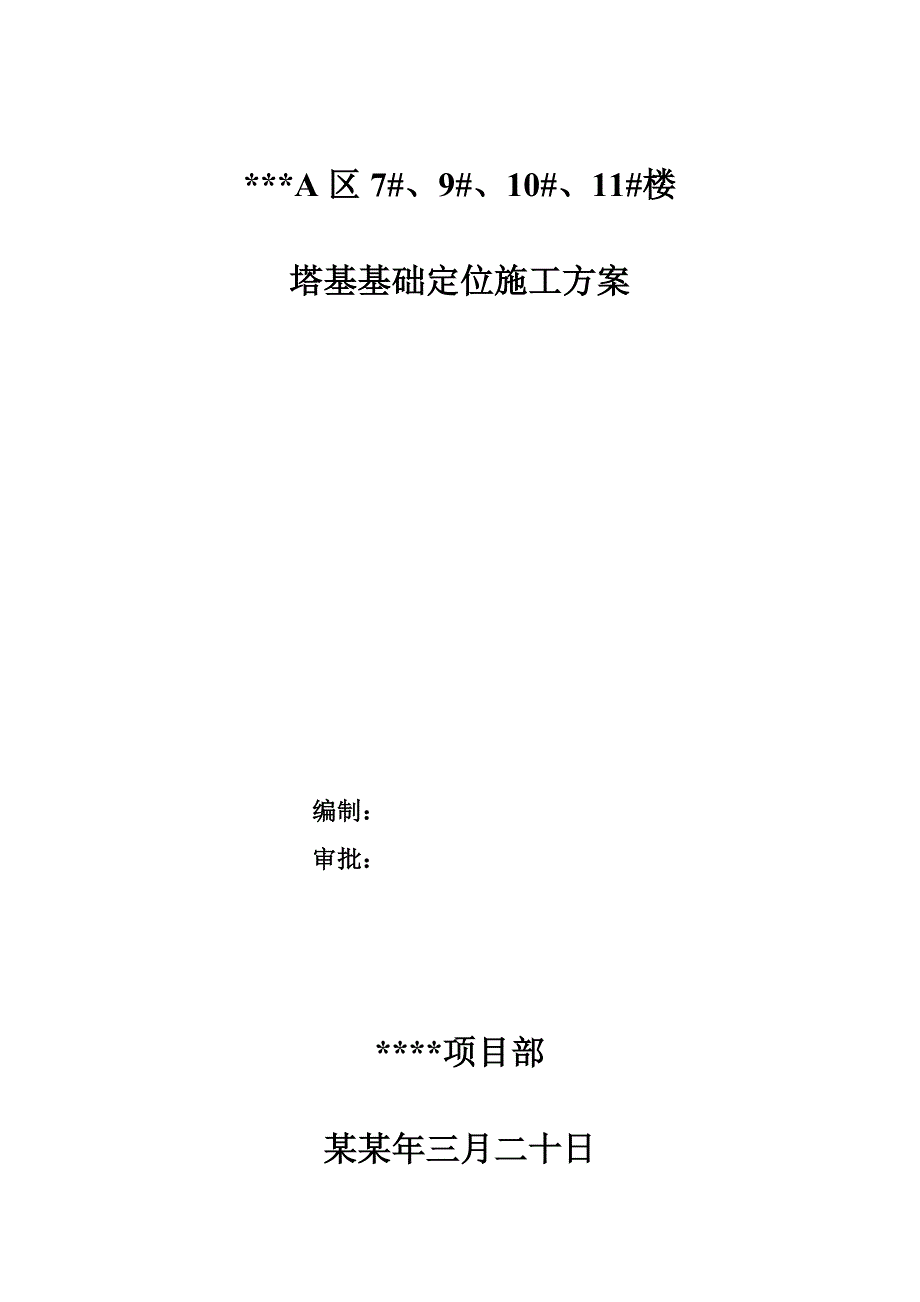

1、*A区7#、9#、10#、11#楼塔基基础定位施工方案编制：审批：*项目部某某年三月二十日一、 工程概况：1、 本方案为*A区7#、9#、10#、11#楼的塔基定位方案，总建筑面积约85418m2,纵向长约178米，横向长久59.6m，地下一层，地上7#、9#、10#楼为12F，11#楼为18F。2、 地下基础深约5米，并连为一体。二、 塔基定位说明：1、 概述： 该4栋楼占地面积大，并且地下部分连为一体，而地上塔楼部分较为分散，相对位置较远。 根据工程工期，结合现场实际情况，经项目部相关人员研究，准备三个塔吊作为该工程的垂直运输工具：即1#、2#、3#塔。2、 定位理由：因该工程基础底板深约

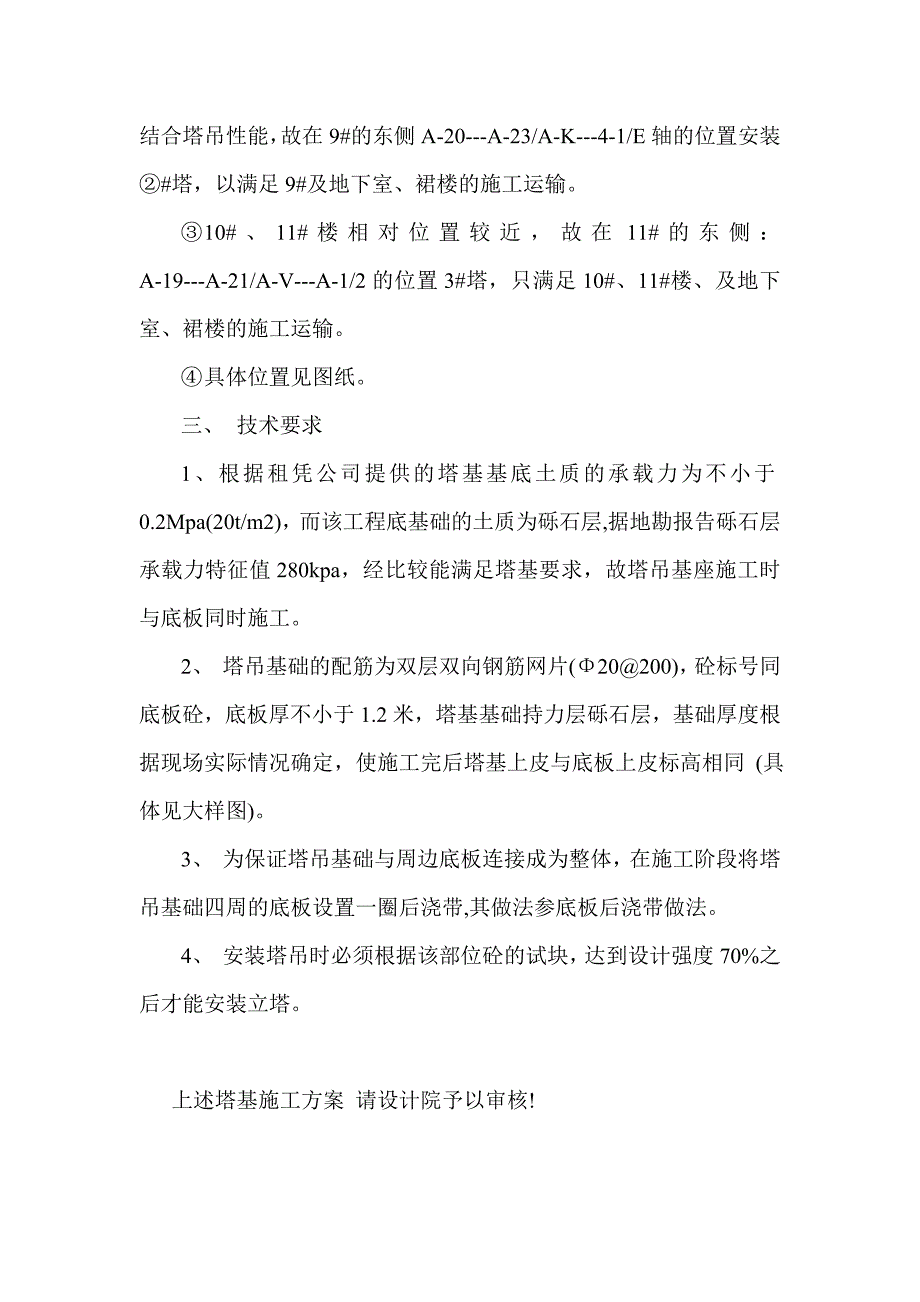

2、为5米，且基坑的东侧有一施工用道路，西侧有一市政排水沟，故安装塔吊时，车辆不可能放坡进入基坑，所以位置只能选在基坑边的部位，这样可能方便立塔、拆塔，也方便运输材料。3、 具体位置： 7#楼为最南侧，裙楼面积较大，并且南侧为钢筋加工场，根据塔吊的支立情况(护壁要求)故在7#楼的西侧：A-2-A-4/B-C轴的位置安装#塔，满足7#楼及地下室部分的施工运输。 9#楼位于7#的北侧，东西长约50米，根据现场实际情况并结合塔吊性能，故在9#的东侧A-20-A-23/A-K-4-1/E轴的位置安装#塔，以满足9#及地下室、裙楼的施工运输。 10#、11#楼相对位置较近，故在11#的东侧：A-19-A-2
3、1/A-V-A-1/2的位置3#塔，只满足10#、11#楼、及地下室、裙楼的施工运输。 具体位置见图纸。三、 技术要求1、根据租凭公司提供的塔基基底土质的承载力为不小于0.2Mpa(20t/m2)，而该工程底基础的土质为砾石层,据地勘报告砾石层承载力特征值280kpa，经比较能满足塔基要求，故塔吊基座施工时与底板同时施工。2、 塔吊基础的配筋为双层双向钢筋网片(20200)，砼标号同底板砼，底板厚不小于1.2米，塔基基础持力层砾石层，基础厚度根据现场实际情况确定，使施工完后塔基上皮与底板上皮标高相同 (具体见大样图)。3、 为保证塔吊基础与周边底板连接成为整体，在施工阶段将塔吊基础四周的底板设置一圈后浇带,其做法参底板后浇带做法。4、 安装塔吊时必须根据该部位砼的试块，达到设计强度70%之后才能安装立塔。上述塔基施工方案 请设计院予以审核!
