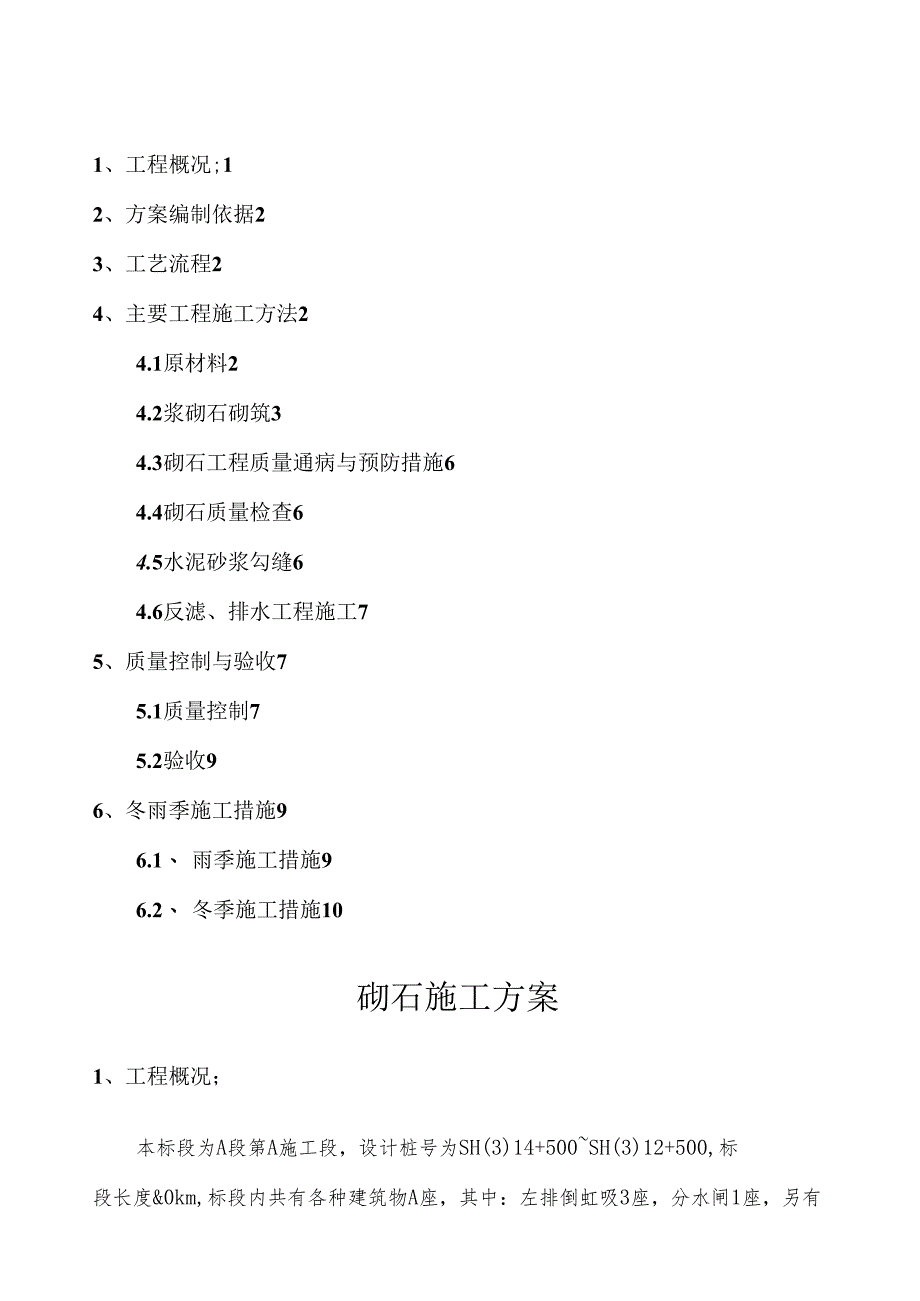

1、1、工程概况;12、方案编制依据23、工艺流程24、主要工程施工方法24.1原材料24.2浆砌石砌筑34.3砌石工程质量通病与预防措施64.4砌石质量检查64.5水泥砂浆勾缝64.6反滤、排水工程施工75、质量控制与验收75.1质量控制75.2验收96、冬雨季施工措施96.1、 雨季施工措施96.2、 冬季施工措施10砌石施工方案1、工程概况；本标段为A段第A施工段，设计桩号为SH(3)14+500SH(3)12+500,标段长度&0km,标段内共有各种建筑物A座，其中：左排倒虹吸3座，分水闸1座，另有公路桥5座、生产桥2座(不在本次招标范围之内)。四个构筑物分别为A沟排水倒虹吸、A沟排水倒虹

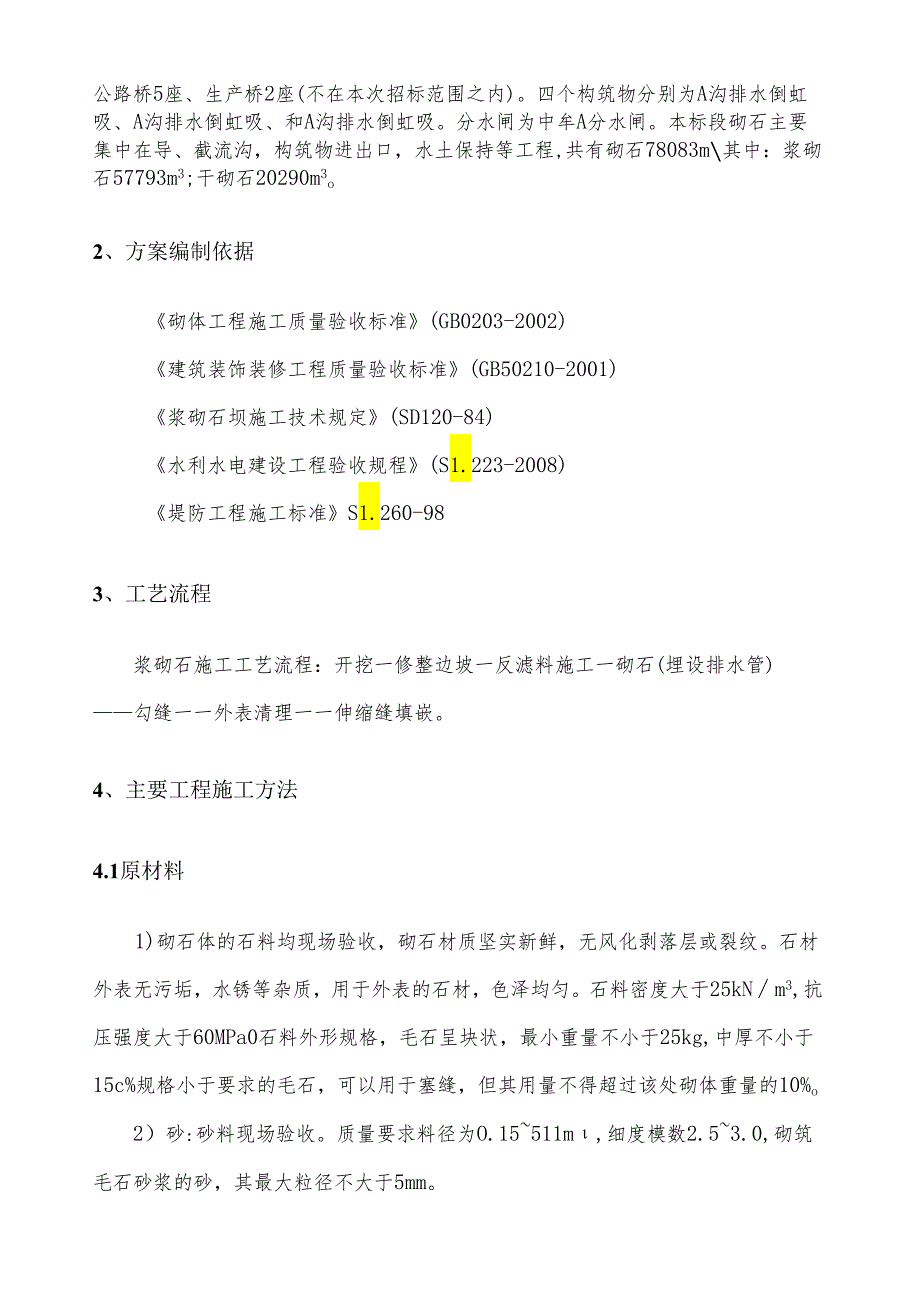

2、吸、和A沟排水倒虹吸。分水闸为中牟A分水闸。本标段砌石主要集中在导、截流沟，构筑物进出口，水土保持等工程,共有砌石78083m其中：浆砌石57793m3;干砌石20290m3o2、方案编制依据砌体工程施工质量验收标准(GB0203-2002)建筑装饰装修工程质量验收标准(GB50210-2001)浆砌石坝施工技术规定(SD120-84)水利水电建设工程验收规程(S1.223-2008)堤防工程施工标准S1.260-983、工艺流程浆砌石施工工艺流程：开挖一修整边坡一反滤料施工一砌石(埋设排水管)勾缝一一外表清理一一伸缩缝填嵌。4、主要工程施工方法4.1原材料1)砌石体的石料均现场验收，砌石材质
3、坚实新鲜，无风化剥落层或裂纹。石材外表无污垢，水锈等杂质，用于外表的石材，色泽均匀。石料密度大于25kNm3,抗压强度大于60MPa0石料外形规格，毛石呈块状，最小重量不小于25kg,中厚不小于15c%规格小于要求的毛石，可以用于塞缝，但其用量不得超过该处砌体重量的10%o2）砂:砂料现场验收。质量要求料径为O.15511m,细度模数2.53.0,砌筑毛石砂浆的砂，其最大粒径不大于5mm。3）水泥和水:水泥品种和强度等级符合规定，到货的水泥按品种、强度等级、出厂日期分别堆存，受潮结块的水泥，禁止使用。用水标准为适宜饮用的水均可使用，不影响砂浆强度的增长，水的PH值不熔物、可熔物、氯化物等含量符

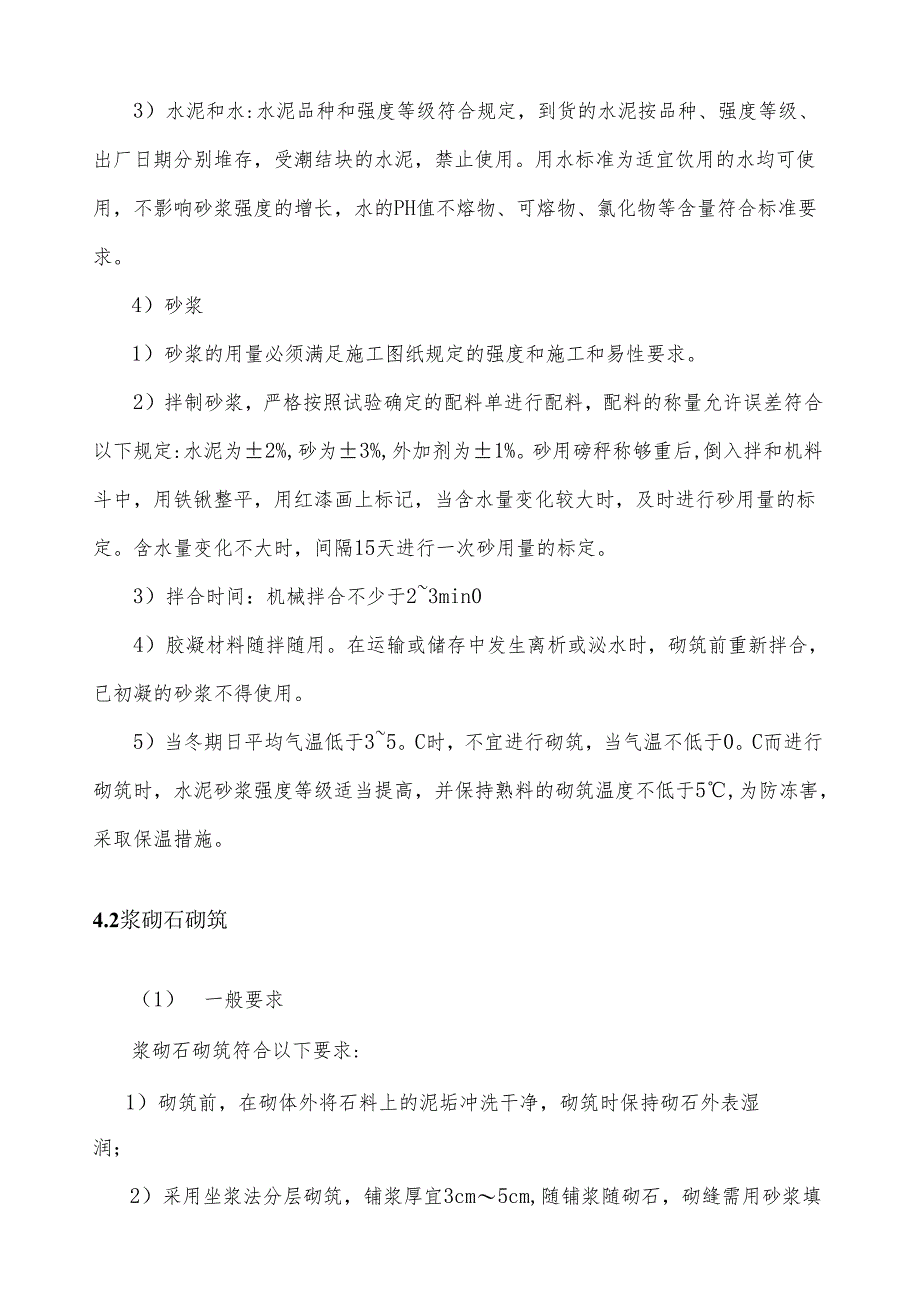

4、合标准要求。4）砂浆1）砂浆的用量必须满足施工图纸规定的强度和施工和易性要求。2）拌制砂浆，严格按照试验确定的配料单进行配料，配料的称量允许误差符合以下规定:水泥为2%,砂为3%,外加剂为1%。砂用磅秤称够重后,倒入拌和机料斗中，用铁锹整平，用红漆画上标记，当含水量变化较大时，及时进行砂用量的标定。含水量变化不大时，间隔15天进行一次砂用量的标定。3）拌合时间：机械拌合不少于23min04）胶凝材料随拌随用。在运输或储存中发生离析或泌水时，砌筑前重新拌合，已初凝的砂浆不得使用。5）当冬期日平均气温低于35。C时，不宜进行砌筑，当气温不低于0。C而进行砌筑时，水泥砂浆强度等级适当提高，并保持熟料
5、的砌筑温度不低于5,为防冻害，采取保温措施。4.2浆砌石砌筑（1） 一般要求浆砌石砌筑符合以下要求:1）砌筑前，在砌体外将石料上的泥垢冲洗干净，砌筑时保持砌石外表湿润；2）采用坐浆法分层砌筑，铺浆厚宜3cm5cm,随铺浆随砌石，砌缝需用砂浆填充饱满，不得无浆直按贴靠，砌缝内砂浆应采用扁铁插捣密实；严禁先堆砌石块再用砂浆灌缝；3）上下层砌石错健砌筑；砌体外露面应平整美观。4）砌筑因故停顿，砂浆已超过初凝时间，待砂浆强度到达2.5MPa后才可继续施工；在继续砌筑前，应将原砌体外表的浮渣去除；砌筑时防止振动下层砌体；5）勾缝前进行清缝，用水冲净并保持缝糟内湿润，砂浆分次向健内填塞密实；勾缝砂浆标号高
6、于砌体砂浆；按实有砌健勾平缝，严禁勾假缝、凸缝；砌筑完毕后保持砌体外表湿润做好养护；6）砂浆配合比、工作性能等，按设计标号通过试验确定，施工中在砌筑现场随机制取试件7）砌石体采用铺浆法砌筑，水泥砂浆沉入度为46cm,当气温较高时，适当增大沉入度。8）在铺砌灰浆前，石料洒水湿润，使其外表充分吸收，但不得残留积水。砌筑时不得采用外面侧立石块，中间填芯的砌筑方法。砂浆饱满，石块间较大的空隙或者竖缝宽度在5cm以上时，可填塞片石。填塞片石时，先填塞砂浆，后用碎石或片石嵌实，不得先摆碎石后填砂浆或干填碎石块的施工方法，石块间不相互接触。9）当最低气温在O5。C时，砌筑作业注意外表覆盖保护，当最低气温在或
7、最高气温超过28。C时，停止砌筑。无防雨棚的仓面，遇大雨立即停止施工，妥善保护外表，雨后先排除积水，并及时处理受雨冲刷部位。10）石料的运输，采用自卸汽车将石料运至施工现场，然后在修整好的坡面上铺铁皮，在铁皮上放石料滑至沟底，以免石料碰撞坡面。（2）操作要求1）铺浆（座浆）：采用水泥砂浆作为胶结材料，铺浆厚度为设计厚度的1.5倍，使石料安装后有一定的下沉余地，有利于灰缝座实。逐块座浆，逐块安砌，在操作时认真调整，务使座浆密实，以免形成空洞。对于毛石砌体，座浆厚度约为8cm左右，以盖住凹凸不平的层面为度。2）摆放石料：在已座浆的砌筑面上，摆放洗净湿润（或饱和面干）的石料，并用铁锤击石面，使座浆开
8、始溢出为度。石料之间的砌缝宽度应严格控制，采用水泥砂浆砌筑，一般为2-4cm03）竖缝灌浆：石料摆放就位后，及时进行竖缝灌浆，并振（插）捣密实。振实后缝面略有下沉，可待上层平缝铺浆时一并填满。4）振捣：水泥砂浆砌缝宽度较小，采用人工捣插方法，常用的捣插工具有钢筋捣插捧，或竹片捣插捧，或特制捣插钢板。（3）砌筑质量到达以下要求：1）平整：同一层面大致砌平，相邻砌石高差小于1.5m。2）稳定：石块安置必须自身稳定，大面朝下，适当摇动或敲击，使其平稳。3）密实：严禁石块直接接触，座浆及竖缝砂浆填塞应饱满密实，铺浆均匀，竖缝填塞砂浆后插捣至外表泛浆为止。4）错缝：同一砌筑层内，相邻石块应错缝砌筑，不得
9、存在顺流向通缝，上下相邻砌筑的石块，进行错缝搭接，防止竖向通缝，必要时，间隔一定距离。（4）养护砌体外露面，在砌筑后1218h之间及时养护，经常保持外露面的湿润，水泥砂浆砌体的养护时间超过14do冬期水泥的水化反响较慢，初凝时间延长，砌体一般不洒水养护，而采取覆盖麻袋、草袋、草帘、塑料膜等保温防陈措施。要保持覆盖物的湿润，且沟底不存在积水。高温时，要经常观察覆盖物，及时洒水，使覆盖物保持湿。4.3砌石工程质量通病与预防措施（1）浆砌石不密实1）现象：已砌筑部位有狗洞或缝隙，拆开检查可见砂浆不饱满。2）原因：a、砂浆填筑不饱满；b、灰缝宽度不够；c、没有分层卧砌。3）预防措施：（八）采用铺浆法施
10、工，两块石头之间填浆饱满；（b）分层卧砌，内外搭接；（C）每片砌筑作业区安排专职质检员旁站检查，包质量包进度,负责到底。做好现场记录，出现问题，追究质检员的责任。4.4砌石质量检查1）砌石的砌体强度必须符合施工图纸的要求。2）砌健密实，无架空，漏浆现象。3）砌体外表砌缝宽度满足规定要求。4.5水泥砂浆勾缝1）勾缝砂浆采用细砂和较小的水灰比，灰砂比控制在1：11:2之间。2）砂浆采用P42.5以上普通硅酸盐水泥。3）清缝在砌筑24h后进行，勾健前将槽缝冲洗干净，不残留灰渣和积水,并保持缝面湿润。4）勾缝砂浆单独拌制，严禁与砌体砂浆混用。5）当勾缝完成和砂浆终凝后，砌体外表刷洗干净，至少用浸湿物覆
11、盖保持21d,在养护期间，经常洒水，使砌体保持湿润，防止碰撞和振动。4.6反滤、排水工程施工1）铺反滤层前，将基面用挖除法整平，对个别低洼局部，采用与基面相同土料或反滤层第一层滤料填平。2）反滤层铺筑符合以下要求：（1）铺筑前做好场地排水、设好样桩、备足反滤料；（2）不同粒径组的反滤料层厚必须符合设计要求；（3）应由底部向上按设计结构层要求逐层铺设，并保证层次清楚，互不混杂，不得从高处顺坡倾倒。3）分段铺筑时，应使接缝层次清楚，不得发生层间错位、缺断、混杂等现象。4）已铺筑反滤层的工段，及时铺筑上层砌石，严禁踩踏。5）下雪天停止铺筑，雪后复工时，严防冻土、冰块和积雪混入料内。5、质量控制与验收
12、5.1质量控制1）检查浆砌石体的施工操作和质量，是否符合有关标准的规定;2）检查变形缝施工和止水结构制作，是否符合设计要求;3）砌石外观质量合格标准，按下表规定检测。检查工程允许偏差mm）或规定要求检查频率检查方法轴线偏差40每20延米测不少于2点用经纬仪测墙顶高程干砌石墙（堤）0+50每20延米测不少于2点用水准仪测浆砌石墙（堤）0+40混凝土墙（堤）。+30墙面垂直度干砌石墙（堤）0.5%每20延米测不少于2点用吊垂线和皮尺量浆砌石墙（堤）0.5%混凝土墙（堤）0.5%墙顶厚度各类砌筑墙（堤）TO+20每20延米测不少于2处用钢卷尺量表面平整度干砌石墙（堤）50每20延米测不少于2处用2m
