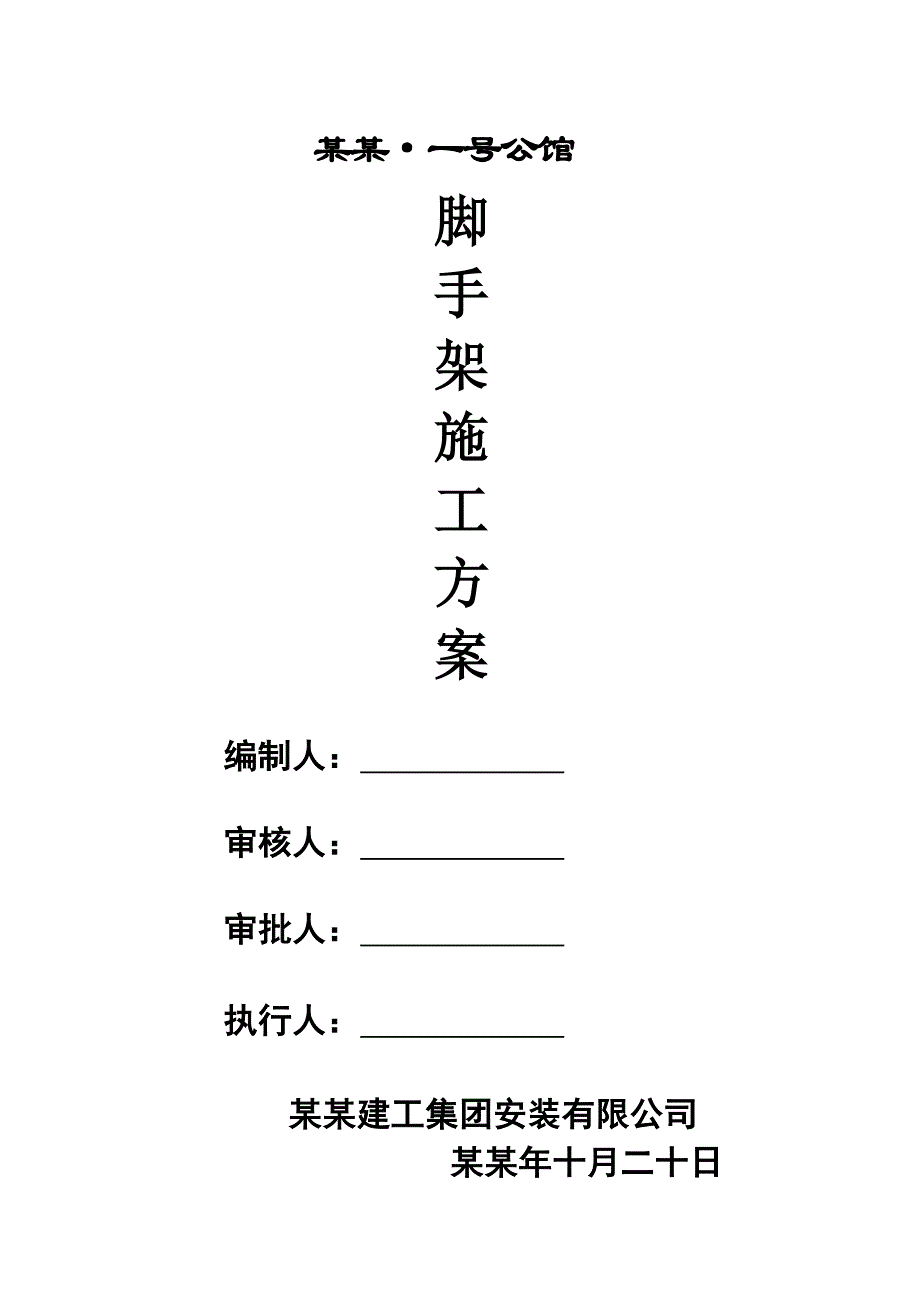

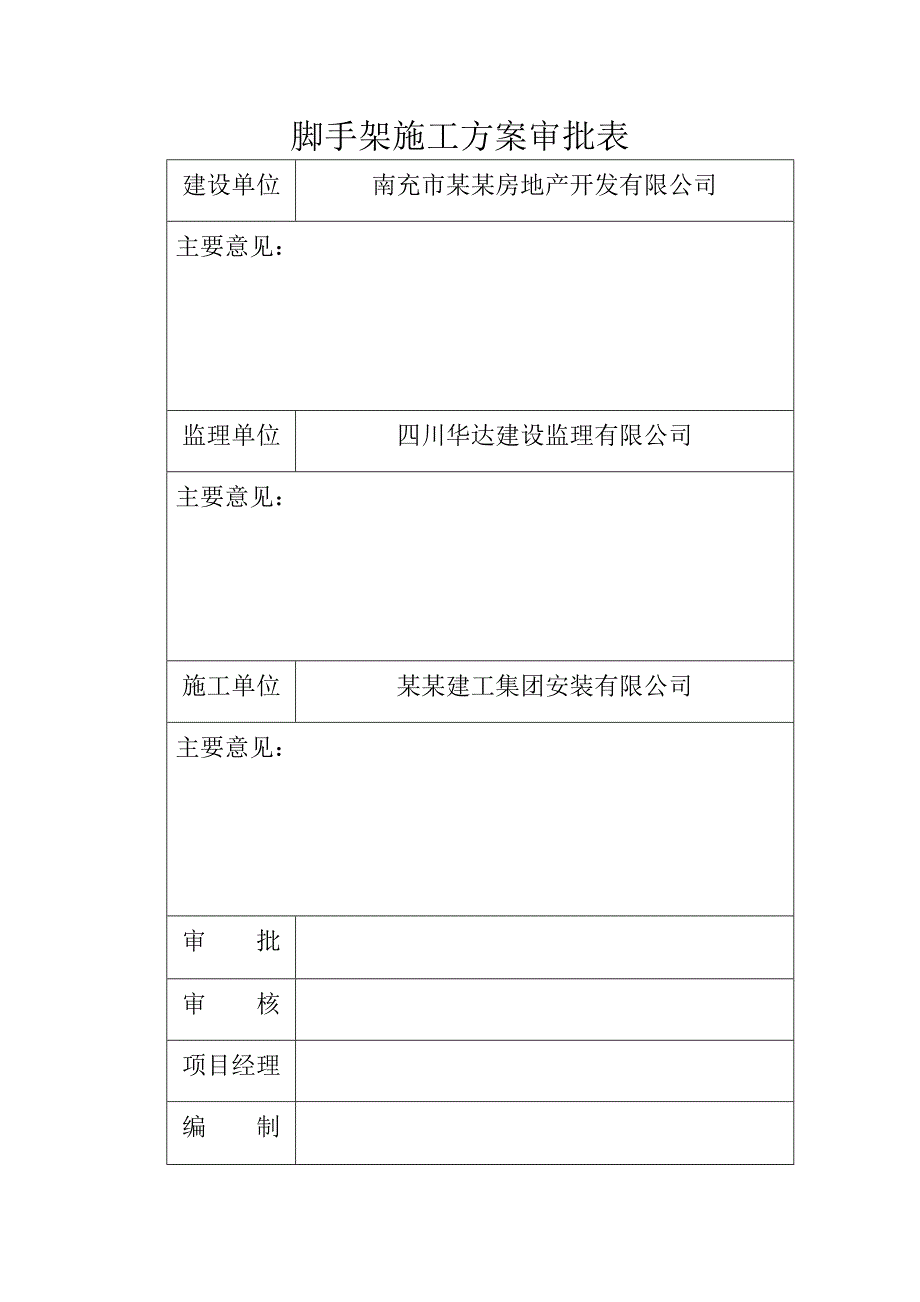

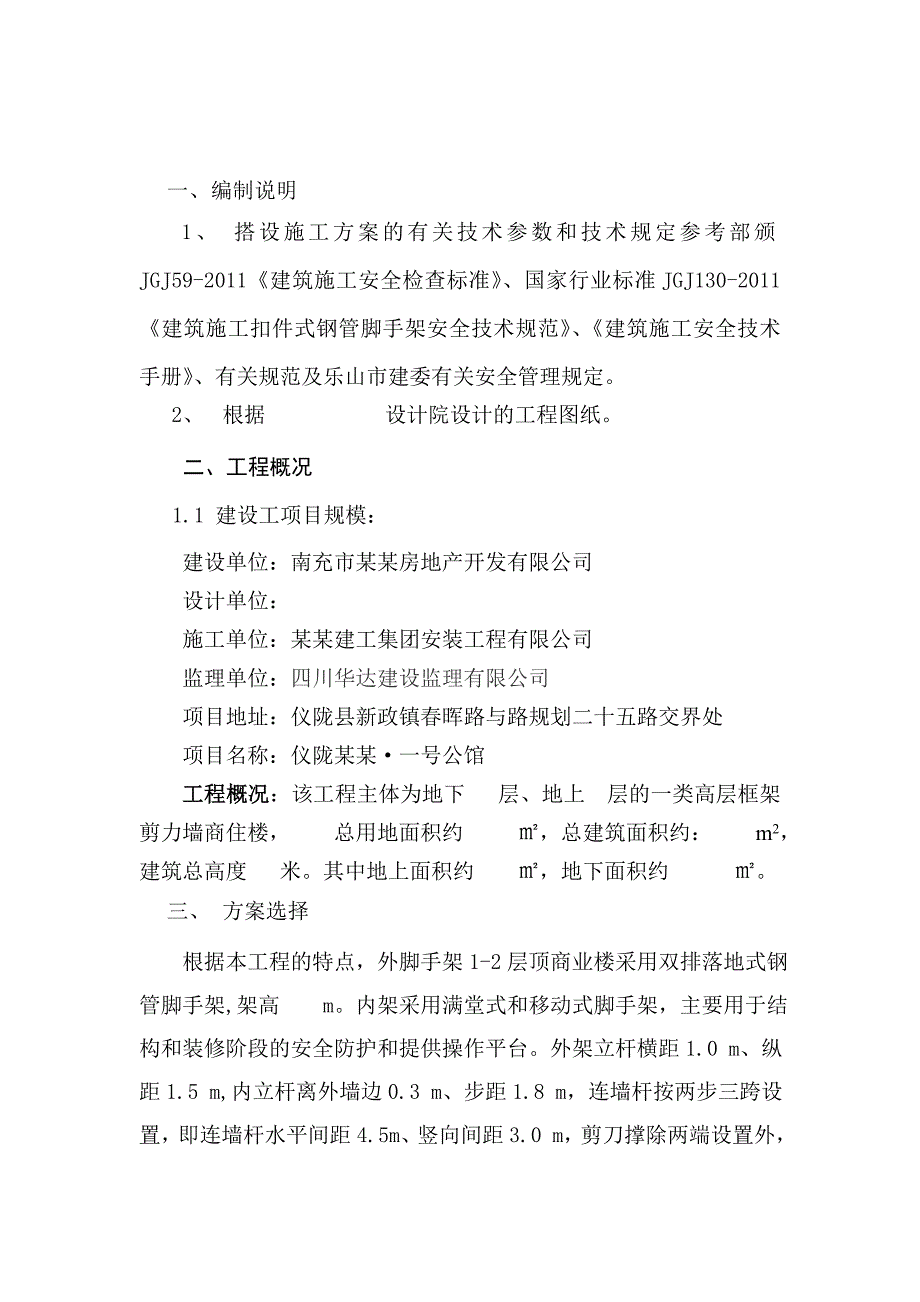

1、某某一号公馆脚手架施工方案编制人： 审核人： 审批人： 执行人： 某某建工集团安装有限公司 某某年十月二十日脚手架施工方案审批表建设单位南充市某某房地产开发有限公司主要意见：监理单位四川华达建设监理有限公司主要意见：施工单位某某建工集团安装有限公司主要意见：审 批审 核项目经理编 制一、 编制说明1、 搭设施工方案的有关技术参数和技术规定参考部颁JGJ59-2011建筑施工安全检查标准、国家行业标准JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范、建筑施工安全技术手册、有关规范及乐山市建委有关安全管理规定。2、 根据 设计院设计的工程图纸。二、工程概况1.1 建设工项目规模：建设单位
2、：南充市某某房地产开发有限公司设计单位：施工单位：某某建工集团安装工程有限公司监理单位：四川华达建设监理有限公司项目地址：仪陇县新政镇春晖路与路规划二十五路交界处项目名称：仪陇某某一号公馆工程概况：该工程主体为地下 层、地上 层的一类高层框架剪力墙商住楼， 总用地面积约 ，总建筑面积约： m2，建筑总高度 米。其中地上面积约 ，地下面积约 。三、 方案选择 根据本工程的特点，外脚手架1-2层顶商业楼采用双排落地式钢管脚手架,架高 m。内架采用满堂式和移动式脚手架，主要用于结构和装修阶段的安全防护和提供操作平台。外架立杆横距1.0 m、纵距1.5 m,内立杆离外墙边0.3 m、步距1.8 m，连
3、墙杆按两步三跨设置，即连墙杆水平间距4.5m、竖向间距3.0 m，剪刀撑除两端设置外，中间每隔9.0m设一道，剪刀撑沿纵向跨越4-6根立杆,与地面夹角为45-60，外立面满挂密目安全网（在0.00 m层及操作层满铺竹胶板，并在作业层以下每隔4层（13.2m）满铺竹胶板进行硬防护，隔层设置水平兜网。从第一层楼面起外脚手架均采用双排落地式钢管脚手架。第三层以上采用悬挑式钢管脚手架，悬挑架由埋在楼面板混凝土内的16钢筋(必须采用一级钢筋) 形锚环纵向间距1.5m和钢管斜撑体系构成,每4层一挑,立杆纵距为1.5m,立杆横距为1.0m,大横杆内步距为1.8 m,大横杆外步距0.9米。小横杆间距为1.5
4、m,内立杆距墙面0.3 m,每根立杆必须立在悬挑的钢梁截面高度不小于160mm的工字钢上，悬挑高度为13.2米，固定端长度大于等于悬挑长度的1.25倍且悬挑外部长度不宜大于3米。四、脚手架材料要求扣件应购买正规厂家生产的可锻铸铁扣件，具有出厂合格证和检测报告，材料符合可锻铸铁分类及技术条件GB978-67、钢管脚手架扣件GB 15831、碳素结构钢GB/T 700-79及普通螺纹GB196-81、垫圈GB96-76等技术标准。扣件表面不得有裂缝、气孔及其他影响使用安全的缺陷。扣件与钢管扣紧时接触良好，接触面严格吻合。旋转扣件转动部位灵活，两旋转面间隙应小于1。当扣件夹紧钢管时，开口处的最小距离
5、不大于5。脚手架钢管采用外径为48，壁厚为3.5，材质符合直缝电焊钢管GB/T 13793或低压流体输送用焊接钢管GB/T 3091规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T 700中Q235级钢的规定。表面应平直光滑，不得有裂纹、分层、压痕等缺陷。表面有凹凸状严重锈蚀麻点、有裂缝、变形、扭曲的钢管不准使用。钢管端面应平整，严禁有斜口、毛口等现象。立杆、纵向水平支撑杆（斜撑、剪刀撑、抛撑）的钢管长度为4-6.5 m,用于横向水平杆的钢管长度为2.2-2.5 m。每根钢管重不大于25kg。脚手板选用楠竹架板，宽度不小于250，厚度不小于50，长度为1.5 m、3.
6、0 m两种。架板竹片有表面发黑、霉变、竹质变脆以及拉紧螺栓直径偏小或拉得不紧的不得使用，确保施工安全。五、脚手架的搭设脚手架的搭设必须满足建筑施工扣件式钢管脚手架安全技术规范规范编制的构造及搭设要求。必须严格按本施工方案搭设。1、搭设程序搭设前准备工作地基处理放纵向扫地杆逐根树立立杆(安垫块)，与纵向扫地杆扣牢安装横向扫地杆，并与立杆或纵向扫地杆扣牢，安装第一步大横杆安装第一步小横杆第二步小横杆第三步小横杆加设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后方可拆除）第三、四步大横杆和小横杆设置连墙杆接立杆加设剪力撑铺脚手板绑护身栏杆和挡脚板挂安全立网。 2、搭设方法严格按顺序搭设脚手架。
7、立杆的小横杆紧固于立杆上，小横杆靠墙的一端应离开墙面30。立杆和大横杆，接头互相错开。脚手架各杆件伸出的端头，均应大于10，以防扣件滑脱。3、剪刀撑设置剪刀撑搭设是将斜杆扣在立杆和小横杆上的伸出部分上。斜杆两端扣件与立杆节点的距离不大于20，最下面的一根斜杆与立杆的连接点离底部不大于50，且底部斜杆的下端应置于垫板上，以保证架子的稳定。沿脚手架纵向按每组剪刀撑跨越立杆根数为4-6根（6 m），斜杆与地面夹角为45-60。脚手架外侧立面的两端各设一组剪刀撑，由底部至顶部随脚手架升高连续设置,中间不间断。剪刀撑斜杆的接长，采用搭接，搭接长度不小于0.8m,设2个旋转扣件。每搭设一步高进行立杆和大横
8、杆的校正。立杆用线锤校正，其垂直度允许偏差为(架高的1/200),大横杆拉线校正水平度(高差不超过50,并不大于1/300)。 4、连墙杆设置连墙杆采用刚性连接，本工程外侧每根框架柱设连墙杆与外架拉结，其垂直间距为3 m。5斜拉卸荷钢丝绳设置斜拉卸荷钢丝绳采用15钢丝绳，由每道工字钢端部斜拉至上一层墙梁钢丝绳斜拉预埋件上，并用钢丝绳绳卡固定好。绳卡每一端至少用两个固定。5、安全防护措施a、安全网设置双排脚手架外侧挂密目安全立网并张挂在外排立杆内侧。用镀锌铁丝将网周边每隔45（每个环扣间隔）系牢在脚手架钢管上。在0.00m位置挂设水平安全网或满铺脚手板。 悬挑双排脚手架，水平安全网设置每两层一道
9、用镀锌铁丝将网周边每隔45（每个环扣间隔）系牢在脚手架钢管上，b、安全防护棚在主要出入口处、卸料平台下方、通道处搭设安全防护棚。底层安全防护棚采用双层竹架板铺设，两层垂直间距为500，下层竹架板上满铺彩条布或草袋。操作层外侧设挡脚板(h300)和钢管栏杆(h=900)。c、洞口及临边防护楼层内1.5m1.5m以下的水平孔洞用固定盖板或用通长的钢筋网盖牢,1.5m1.5m以上的孔洞四周搭设不低于1.2m高的护身栏杆,并用密目式安全网防护。楼层周边、屋顶边缘、楼梯段边及休息平台边等临边搭设1.2m高防护栏杆。d、安全标志和安全色施工部位的安全标志牌要设在醒目的地方，并安放牢固。安全标志要定期检查，
10、如有问题及时整修或更换。为加强安全警示作用，脚手架部分杆件刷成黄色与红色相间0.5m的安全色。刷安全色的部位有：临边防护栏杆、脚手架分层水平大横杆，剪刀撑等部位。6、斜道在主体施工中，施工电梯未安之前，在13#、14#楼间搭设双跑斜道，用钢管搭设，每跑宽度1.5m，跑道两边设栏杆扶手,外围满挂密目安全网。注意：固定端的长度必须悬挑端长度的1.25倍六、脚手架拆除脚手架拆除前要认真向操作人员进行拆除交底和安全交底。拆除时应设警戒区，和明显标志，专人警戒禁止行人进入。拆除顺序自上而下，按层按步拆除，不能上下同时作业，连墙杆与脚手架同时拆除，拆下的架料应及时运至地面，严禁高空抛掷。 原则先拆后搭的杆
11、件。剪刀撑、栏杆不准一次性全部拆除，要求拆到哪一层，剪刀撑、拉杆拆到哪一层。在搭拆中途更换操作人员，应及时对更换人员详细交底，方可操作。参加搭拆的所有作业人员，一律凭上岗证上岗，必须思想集中，保持严肃，不准擅自离，不准酒后作业。七、脚手架搭设施工注意事项1、施工作业必须根据施工方案、安全技术交底和国家规范、规程。搭设过程中严格控制立杆垂直偏差，随时校正杆件垂直和水平偏差，垂直偏差应不大于架高的1/200；同一排大横杆的水平偏差不大于5。2、脚手架搭设完毕，应由总施工员组织有关人员逐项检查验收，确认符合要求后，方可投入使用。加强楼梯口、临边、预留洞口的防护，防护栏杆高度不小于1m，并设有挡脚脚板
12、（杆）。外架剪刀撑架管，每层外架分层架管以及洞口、临边的防护栏杆扶手均刷黄色和红色标志，间距按0.50m一段间断刷色。3、遇有六级大风与大雨后都应进行检查与验收。4、要定期检查架杆的设置和连接，连墙杆、支撑、门洞桁架构造是否符合要求；底座是否松动，立杆是否悬空；扣件螺栓是否松动；是否超载，发现安全隐患及时整改。清除水平的底网内杂物等。5、检查验收时要严格对照规范标准要求进行，凡不符合规定的应立即整改，对检查结果和整改情况及测得的数据要记录，并且参加检查验收人员都要签字。6、相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受力情况。7、搭设过程中注意扣件朝向，用于连接大横杆的对接扣件
13、，开口应朝架子内侧，螺栓向上。扣件拧紧程度要适当，及时显眼位置设立安全标志，悬挂稳当。8、脚手架搭设允许偏差：钢管立杆纵距偏差为50；钢管立杆垂直度偏差不大于1/100（H为总高度）；40-50N.m40-50N.m力度偏差不大于5N.m，抽查安装数量的5%，扣件不合格数量不多于抽查数量的10%。八、安全技术操作要求1、作业人员必须持有效上岗证件，严格按照施工方案和安全操作规程施工。2、把好材料质量关，材料的规格和质量必须符合规范的要求，不合格材料不得使用。钢管有严重锈蚀、弯曲、压扁或裂纹的不得使用。扣件有脆裂、变形、滑丝的禁止使用。3、不违章作业，不得利用脚手架吊运重物,作业人员不得攀扶架子
14、上下、不得推车在架子上奔跑、不得任意拆除脚手架部件和连墙杆及其它安全设施、脚手架底部或近部不得开挖沟槽。立杆底座加设垫板，地基必须夯实，并沿建筑物四周设临时排水沟。 4、在大风大雨或停工一段时间后必须对脚手架进行全面检查，如发现变形、下沉，钢构件锈蚀严重，连接扣松脱等，要及时加固维修并经过检查合格后方可使用。5、严格控制施工荷载，不得在外架上集中堆积模板、架管砖材等，材料堆放量不大于2KN/，且放置稳固。6、设置专用斜道供作业人员上下，采取防滑措施。未完成的脚手架，每日收工时不得堆放多余的钢管、扣件等物，保证架子稳定，使之不发生意外。7、在脚手架搭设时，各种材料必须进行可靠传递，不得随意乱抛，
15、施工人员必须系好安全带，在竖立杆时，必须有两人以上同时操作，以防立杆不稳。8、搭设好的脚手架，使用过程中严禁随意拆卸。九、垂直运输机械主体施工阶段用1台QTZ60塔吊、2台SCD200/200施工电梯作为垂直运输工具，塔吊负责木方、模板、架管等长件或较重物件的垂直运输，同时也担任少量混凝土的垂直运输。施工电梯负责墙体材料、砂浆、装饰材料垂直运输和施工人员上下。塔吊和施工电梯由专业安装队伍安装拆除，安装完后报市技术监督检验，验收合格取得准用证后方投入使用。十、 脚手架计算书1.脚手架参数从第3层开始悬挑，每隔6层悬挑直到顶屋顶。双排脚手架搭设高度为18米，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.800米，横杆的步距为
