《外墙保温岩棉防火隔离带施工工艺.doc》由会员分享，可在线阅读，更多相关《外墙保温岩棉防火隔离带施工工艺.doc（4页珍藏版）》请在第壹文秘上搜索。

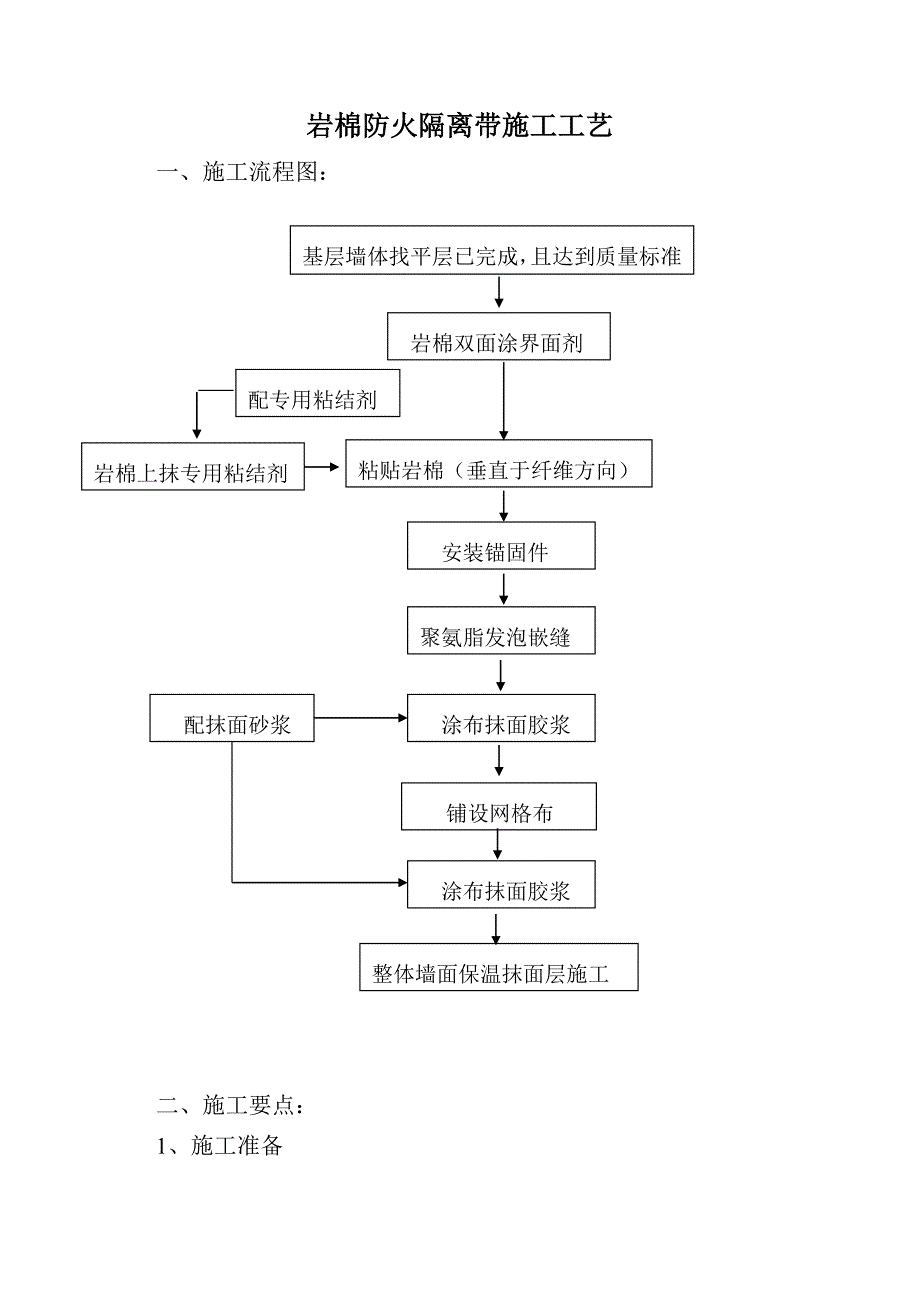

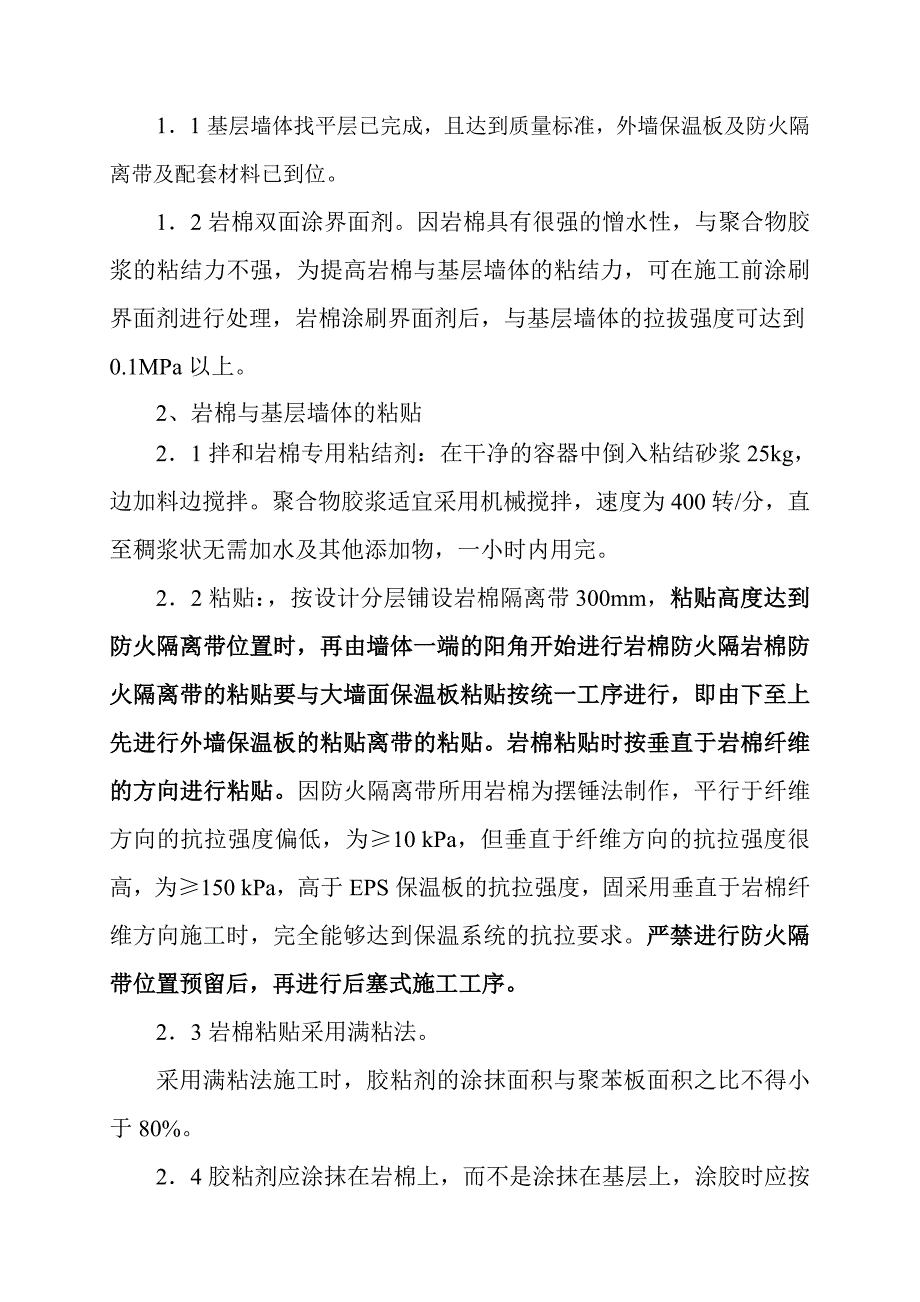

1、岩棉防火隔离带施工工艺 一、施工流程图：基层墙体找平层已完成，且达到质量标准配专用粘结剂岩棉上抹专用粘结剂粘贴岩棉（垂直于纤维方向）涂布抹面胶浆安装锚固件聚氨脂发泡嵌缝铺设网格布涂布抹面胶浆整体墙面保温抹面层施工配抹面砂浆岩棉双面涂界面剂二、施工要点：1、施工准备11基层墙体找平层已完成，且达到质量标准，外墙保温板及防火隔离带及配套材料已到位。12岩棉双面涂界面剂。因岩棉具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上。2、岩棉与基层墙体的粘贴21拌和岩棉专用粘结剂：在干净的容器
2、中倒入粘结砂浆25kg，边加料边搅拌。聚合物胶浆适宜采用机械搅拌，速度为400转/分，直至稠浆状无需加水及其他添加物，一小时内用完。22粘贴：，按设计分层铺设岩棉隔离带300mm，粘贴高度达到防火隔离带位置时，再由墙体一端的阳角开始进行岩棉防火隔岩棉防火隔离带的粘贴要与大墙面保温板粘贴按统一工序进行，即由下至上先进行外墙保温板的粘贴离带的粘贴。岩棉粘贴时按垂直于岩棉纤维的方向进行粘贴。因防火隔离带所用岩棉为摆锤法制作，平行于纤维方向的抗拉强度偏低，为10 kPa，但垂直于纤维方向的抗拉强度很高，为150 kPa，高于EPS保温板的抗拉强度，固采用垂直于岩棉纤维方向施工时，完全能够达到保温系统的

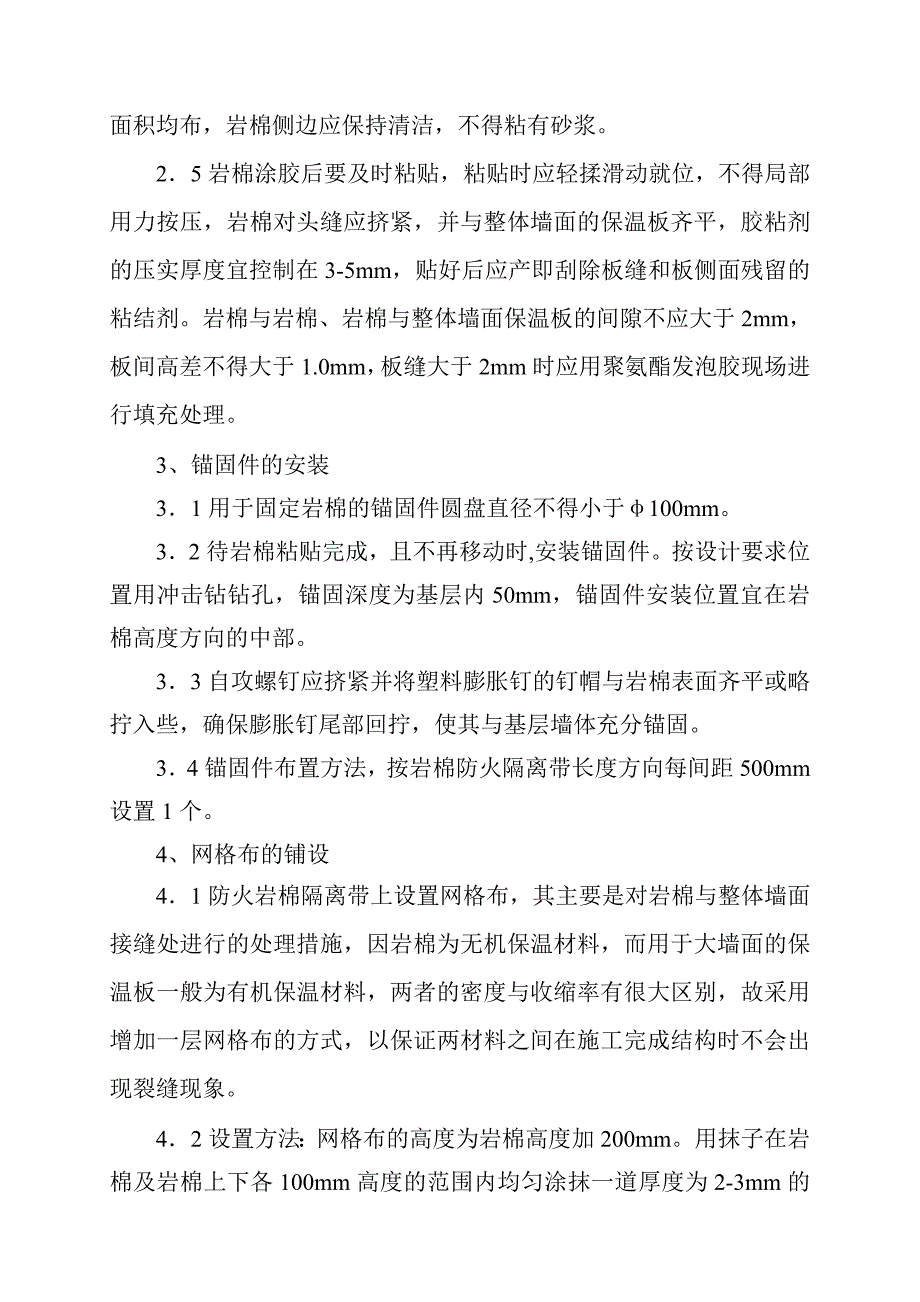

3、抗拉要求。严禁进行防火隔带位置预留后，再进行后塞式施工工序。23岩棉粘贴采用满粘法。采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。24胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。25岩棉涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉对头缝应挤紧，并与整体墙面的保温板齐平，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。岩棉与岩棉、岩棉与整体墙面保温板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。3、锚固件的安装31用于固定岩
4、棉的锚固件圆盘直径不得小于100mm。32待岩棉粘贴完成，且不再移动时,安装锚固件。按设计要求位置用冲击钻钻孔，锚固深度为基层内50mm，锚固件安装位置宜在岩棉高度方向的中部。33自攻螺钉应挤紧并将塑料膨胀钉的钉帽与岩棉表面齐平或略拧入些，确保膨胀钉尾部回拧，使其与基层墙体充分锚固。34锚固件布置方法，按岩棉防火隔离带长度方向每间距500mm设置1个。4、网格布的铺设41防火岩棉隔离带上设置网格布，其主要是对岩棉与整体墙面接缝处进行的处理措施，因岩棉为无机保温材料，而用于大墙面的保温板一般为有机保温材料，两者的密度与收缩率有很大区别，故采用增加一层网格布的方式，以保证两材料之间在施工完成结构时
5、不会出现裂缝现象。42设置方法：网格布的高度为岩棉高度加200mm。用抹子在岩棉及岩棉上下各100mm高度的范围内均匀涂抹一道厚度为2-3mm的抹面胶浆，立即将网格布压入胶浆中，待胶浆干硬至可碰触时，再抹上第二道抹面胶浆，直至全部覆盖网格布，使网格布约处两道胶浆中的中间位置，总厚度不得低于3mm。43待抹面胶浆初凝后再进行整体大墙面保温工程抹面层的施工。5、防火隔离带的设置高度与厚度：高度一般为300mm，厚度同大墙面保温层厚度。6、用于防火隔离带岩棉的密度要求：岩棉密度120kg/M3。7、岩棉防火隔离带系统基本构造示意图：墙体系统的基本构造构造示意图粘结层岩棉隔离带保温层防护层饰面层钢筋混凝土墙、砌体（基层水泥砂浆找平处理）胶粘剂岩棉有机材料保温层抹面砂浆复合玻纤网格布（隔离带处为双层）涂料饰面
