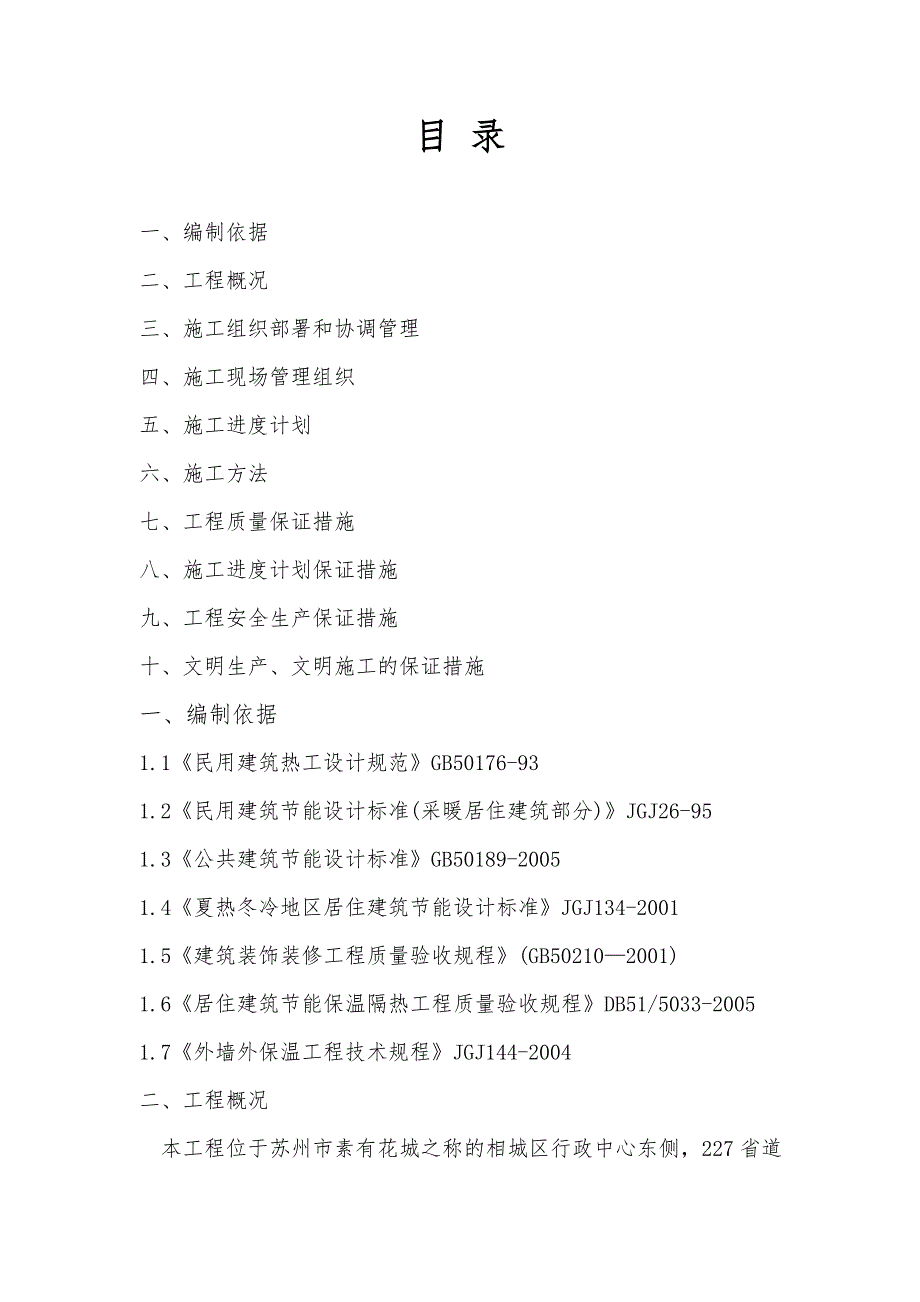

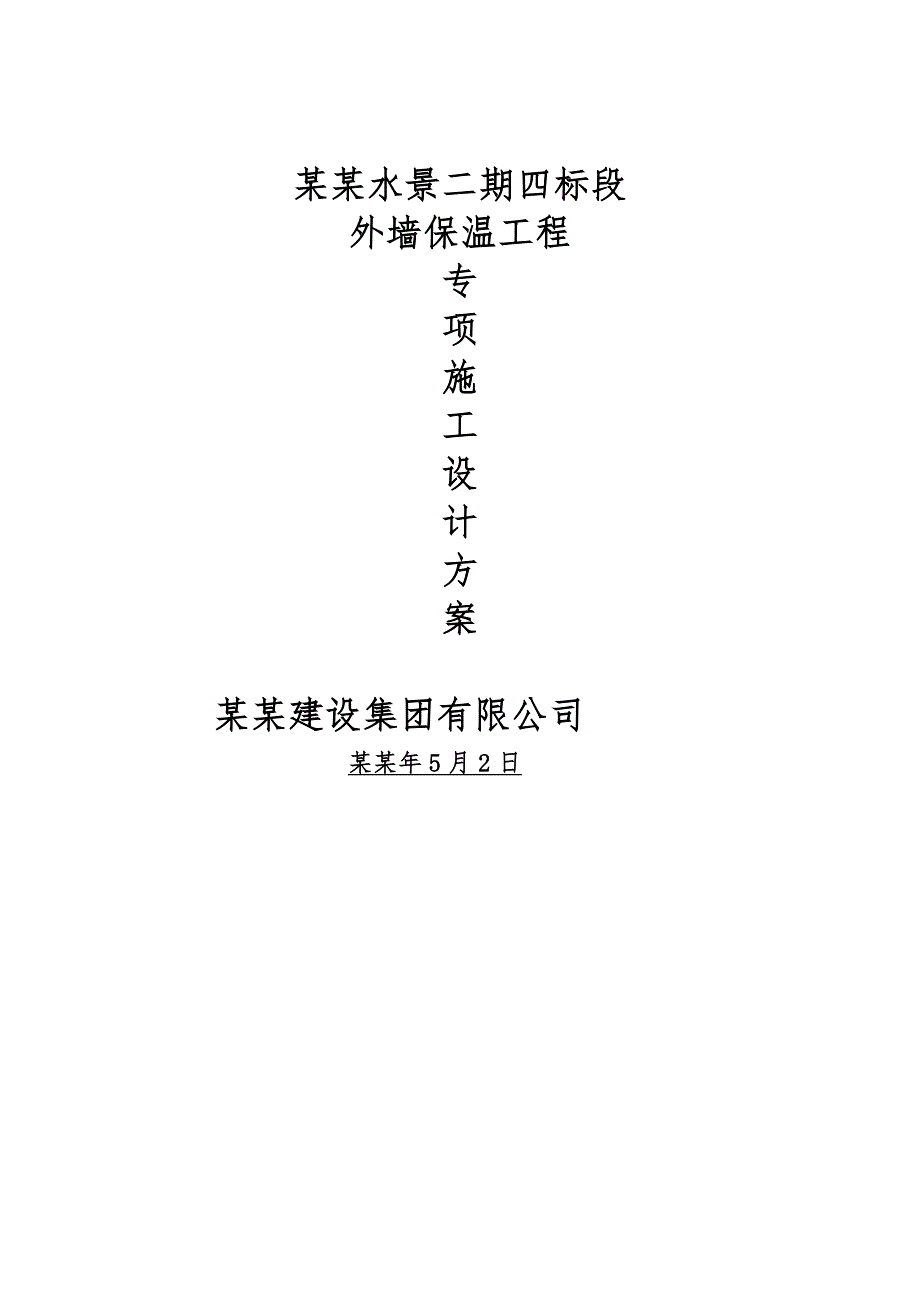

1、某某水景二期四标段外墙保温工程专项施工设计方案某某建设集团有限公司某某年5月2日 目 录一、编制依据二、工程概况三、施工组织部署和协调管理四、施工现场管理组织五、施工进度计划六、施工方法七、工程质量保证措施八、施工进度计划保证措施九、工程安全生产保证措施十、文明生产、文明施工的保证措施一、编制依据1.1民用建筑热工设计规范GB50176-931.2民用建筑节能设计标准(采暖居住建筑部分)JGJ26-951.3公共建筑节能设计标准GB50189-20051.4夏热冬冷地区居住建筑节能设计标准JGJ134-20011.5建筑装饰装修工程质量验收规程(GB502102001)1.6居住建筑节能保温隔

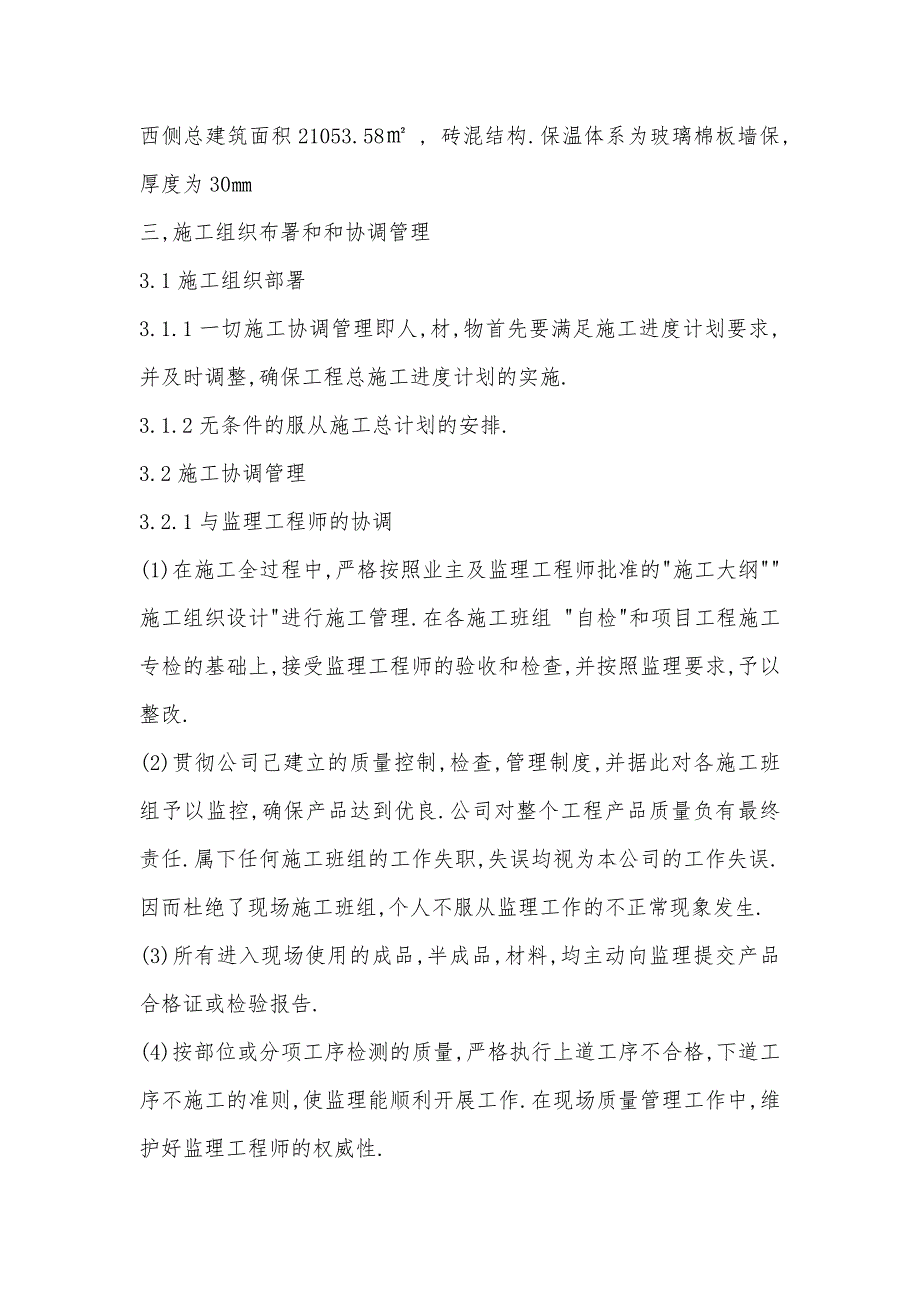

2、热工程质量验收规程DB51/5033-20051.7外墙外保温工程技术规程JGJ144-2004二、工程概况 本工程位于苏州市素有花城之称的相城区行政中心东侧，227省道西侧总建筑面积21053.58 , 砖混结构.保温体系为玻璃棉板墙保,厚度为30三,施工组织布署和和协调管理3.1施工组织部署3.1.1一切施工协调管理即人,材,物首先要满足施工进度计划要求,并及时调整,确保工程总施工进度计划的实施.3.1.2无条件的服从施工总计划的安排.3.2施工协调管理3.2.1与监理工程师的协调(1)在施工全过程中,严格按照业主及监理工程师批准的施工大纲施工组织设计进行施工管理.在各施工班组 自检和项目
3、工程施工专检的基础上,接受监理工程师的验收和检查,并按照监理要求,予以整改.(2)贯彻公司己建立的质量控制,检查,管理制度,并据此对各施工班组予以监控,确保产品达到优良.公司对整个工程产品质量负有最终责任.属下任何施工班组的工作失职,失误均视为本公司的工作失误.因而杜绝了现场施工班组,个人不服从监理工作的不正常现象发生.(3)所有进入现场使用的成品,半成品,材料,均主动向监理提交产品合格证或检验报告.(4)按部位或分项工序检测的质量,严格执行上道工序不合格,下道工序不施工的准则,使监理能顺利开展工作.在现场质量管理工作中,维护好监理工程师的权威性.3.2.2与业主间的协调(1)按总进度制定的控
4、制节点,检查本节点实施的情况,制订,修正,调整下一个节点的实施要求.(2)会同业主代表定期或不定期地组织对工程节点,工程质量,安全生产,工程技术资料及原材料等的检查,并对检查结果做好书面记录进行汇总,总结,在总结中不断改进,提高.(3)公司项目管理部门以周为单位,提出工程简报,向业主和各有关单位反映,通报工程进展状况及需要解决的问题,使有关各方了解工程的进行情况及时解决施工中出现的困难和问题,以确保工程进度.3.2.3与土建施工方的配合根据本工程土建施工的实际情况,针对性的制定详细的方案措施;包括施工管理人员的组成,相互之间的技术交底,相互联系,相互检查督促方法,使整个工程的施工能顺利进行,确
5、保目标工期的实现.四,施工施工现场管理组织项目经理:1人,全面负责该工程项目的施工管理工作.项目副经理:1人,负责与甲方及土建施工方协调各方面关系,清理收方,协助办理交工资料.项目工程师:1人,负责解决施工中的技术问题,技术交底与施工操作规程培训,监督各施工班组的施工质量,代表我方参与工程竣工验收.技术负责人:1人,根据工程的实际情况,可以由项目工程师兼任.安全负责人:1人,负责项目施工安全制度的制定,检查与执行.库房管理:1人,负责施工现场各种材料,物资的库房管理,发放.行政:1人,负责工程资料的收集,整理,存档.施工技术人员:若干,根据施工量与施工工期的情况决定施工人员的多少.五,施工进度
6、计划本工程计划于 某某年5月20日开工,至某某年6月10日竣工,施工总工期为30天.六,施工方法6.1工艺流程找平层(由总包方施工并进行交验)基层清理吊垂直,套方,弹控制线,贴饼,打膨胀舒乐钉6.2施工要点6.2.1基层处理墙面应清理干净,清洗油渍,清扫浮灰等;墙面松动部分应采取措施加固.墙表面凹凸5mm时应予以剔除或填补.6.2.2保温层施工(1)保温层固定:在已清理好的砼墙面和砖墙面上采用直接打膨胀舒乐钉法固定玻璃棉板.注意平整度控制,并确保保温层与墙体的固定要达到密实,严禁有脱落的现象, 膨胀舒乐钉每平方面积的40%.不得少于7个，成形时要保证其平整度和垂直度达到验收规程标准,固定好后须
7、验收后,方可进行下一道工序. 在所有门,窗,洞的四角处玻璃棉板不得拼接,须用整块的玻璃棉板进行切割成型,且板缝距角不小于200. 在所有阴阳角处,必须采用错膨胀舒乐钉的方法,用线锤,靠尺控制其垂直度,并用角尺检查.6.5成品的保护保温基层施工完毕后,因强度较低,应注意勿让外物扰动基层, 影响固定效果.面层罩面未达强度前,严禁外力因素重击,以免影响成型效果. 6.6主要控制项目本系统所使用的所有材料质量和技术性能均应满足有关国家标准,行业标准及本规程的要求,应检查出厂合格证或进行复检.保温层的厚度及构造做法应符合建筑节能设计要求,保温层厚度应均匀,不允许有超规程的正负偏差.保温层与基层墙体以及各
8、构造层之间必须固定牢固,无脱层,裂缝.6.7一般控制项目表面平整,洁净,接茬平整,无明显抹纹,线角应顺直,清晰，底层外墙阳角需作护角墙面埋设暗线,管道后,墙面用网格布和抗裂浆加强,表面抹灰平整.分格缝宽度与深度均匀一致,平整光滑,棱角整齐,顺直.滴水线(槽)流水坡向正确,且顺直.七,工程质量保证措施7.1项目工程质量保证体系7.2隐蔽工程验收制度及时组织有关人员进行隐蔽工程验收,隐蔽工程验收的结果必须填写隐蔽工程验收记录,作为档案资料保存.7.3技术,质量交底制度7.3.1项目部接到设计图纸后,项目经理必须组织项目全体人员对图纸进行认真学习.7.3.2施工组织设计编制完毕并送审确认后,由项目经
9、理牵头,项目工程师组织全体人员认真学习施工方案,并进行技术,质量,安全书面交底,列出监控及监控要点.7.3.3本着谁负责施工谁负责质量,安全工作的原则,各班组负责人在安排施工任务的同时,必须对班组人员进行书面技术和安全交底,必须做到交底不明确不上岗,不签字不上岗.7.3.4分项工程施工过程中,施工工长必须督促班组做好自检工作.7.3.5分项工程施工完毕后,施工工长必须及时组织班组进行分项工程质量评定工作,并填写分项工程质量评定表交项目经理确认,最终评定表由技术负责人核定.7.3.6项目经理每月组织一次施工班组之间的质量互检,并进行质量讲评.7.3.7按照规定要求,隐蔽前及时请质监站核验.7.4
10、工程质量奖罚制度7.4.1遵循谁施工,谁负责的原则,对各施工班组进行全面质量管理和追踪管理.7.4.2各施工班组或个人在施工过程中违返操作规程,不按图施工,屡教不改或发生了先是问题的必须进行处罚,处罚方式为整改,罚款,严格按照公司有关规章制度和处罚条例进行处罚.7.4.3各施工班组及个人在施工过程中,按图施工,质量优良且达到优质,公司将给奖励,奖励的形式为表扬,表彰,奖金;严格执行公司的有关奖励制度.7.4.4公司在实施奖罚时,以平常检查,抽查,每月一次大检查,质监站抽查,评定质量等形式作为依据.八,施工进度计划保证措施8.1本工程施工时,将取消节假日,休息日,做到小雨不停工,来缩短工期,争取
11、提前完成.8.2按照施工总进度计划,项目经理部将采用周(旬)计划,以控制分部分项进度,用重要节点控制总进度,来确保工程按计划完成.8.3投入充分足够劳动力,技术力量和机械设备.材料供应确保施工进度,并做到有组织有计划的进场.8.4充分发挥我公司施工,技术,管理上的优势,组织各专业作业队伍分区同步施工,确保工期目标实现.8.5充分利用本公司多年来施工同类型工程的施工经验,并再次总结和完善,以加速施工进度.8.3工程施工进度的奖罚措施若延误工期,项目经理,项目工程师,施工工长及各施工班组组长等严格按公司有关奖罚条例进行处罚.造成一定影响的要通报批评.若提前工期,也将按公司有关奖罚条例进行奖励.九,
12、工程安全生产保证措施9.1安全管理制度9.1.1建立,健全各级部门的安全生产责任制,责任落实到人.9.1.2新进企业工人必须进行公司(或工程处),工程处(或施工队)和班组的三级教育.(1)工人变换工种,须进行新工种的安全技术教育.(2)工人应掌握本工种操作技能,熟悉本工种安全操作规程.9.1.3安全检查(1)必须建立定期安全检查制度,有时间,有要求,明确重点部位,危险岗位.(2)安全检查有记录,对查出的隐患应及时整改,做到定人,定时间,定措施.9.1.4班组三上岗,一讲评活动班组在班前须进行上岗交底,上岗检查,上岗记录的三上岗和每周一次的一讲评安全活动.对班组的安全活动,要有考核措施.9.1.
13、5脚手架应在验收合格后挂牌使用.9.2三宝,四口安全保护措施9.2.1安全帽(1)安全帽必须经有关部门检验合格后方能使用.(2)正确使用安全帽并扣好帽带.(3)不准把安全帽抛,扔或坐,垫.(4)不准使用缺衬,缺带及破损安全帽.9.2.2安全带(1)安全带须经有关部门检验合格方能使用.(2)安全带使用2年后,必须按规定抽验一次,对抽验不合格的,必须更换安全绳后才能使用.(3)安全带应存储在干燥,通风的仓库内,不准接触高温,明火,强碱,强酸或尖锐的坚硬物体.(4)安全带应高挂低用,不准将绳打结使用.(5)安全带上的各种部件不得任意拆除.更换新绳时要注意加绳套.9.3施工用电9.3.1支线架设(1)
14、配电箱的电缆应有套管,电线进出不混乱.大容量电箱上进出加滴水弯管.(2)支线绝缘好,无老化,破损和漏电.(3)支线应沿墙或电杆架空敷设,并用绝缘子固定.(4)过道线可采用硬质护套管埋地并作标记.(5)室外支线应用橡皮线架空,接头不受拉力并符合绝缘要求.9.3.2现场照明(1)一般场所采用220V电压.危险,潮湿场所和金属容器内的照明及手持照明灯具,应采用符合要求的安全电压.(2)照明导线应用绝缘子固定.严禁使用花线或塑料胶质导线,不得随地拖拉或绑在脚手架上.(3)照明灯具的金属外壳必须接地接零.单箱四路内的照明开关箱必须装设漏电保护器.(4)室外照明灯具距地面不得低于3m;室内距地面不得低于2
15、.4m.碘钨灯固定架设,要保证安全.灯线不得靠近灯具表面.9.3.3电箱(配电箱,开关箱)(1)电箱应有门,锁,色标和统一编号.(2)电箱内开关电器必须完整无损,接线正确.各类接触装置灵敏可靠,绝缘良好,无积灰,杂物,箱体不得歪斜.(3)电箱安装高度和绝缘材料等均应符合规定.(4)电箱内应设置漏电保护器,选用合理的额定漏电保护器,电流进行分极配合.(5)配电箱应设总熔丝,分熔丝,分开关,零排地排齐全.动力和照明分别设置.(6)配电箱的开关电器应与配电线或开关箱一一对应配合,作分路设置,以确保专路专控;总开关电器与分路开关电器定值,熔线应和用电设备的实际负荷相匹配.(7)金属外壳电箱应作接地或接零保护.(8)开关箱与用电设备实行一机一闸一保险.(9)同一移动开关箱严禁配由380v和220v两种电压等级.9.4搅拌机及砂桨机(1)必须搭设防雨操作棚,机体安装坚实平稳.(2)各类离合器,制动器,钢丝绳,防护罩必须安全可靠有效,(3)操作人员应持证上岗操作.(4)必
