《外墙保温施工方案1.doc》由会员分享，可在线阅读，更多相关《外墙保温施工方案1.doc（26页珍藏版）》请在第壹文秘上搜索。
1、一、 工程概况本着“以人为本、绿色环保”的理念，拟对本项目实施外墙外保温工程施工，以达 某某 地区所属的寒冷地区的建筑节能设计标准，实现围护部分节能将小区建设成与环境友好、居住品质高尚、体现可持续发展的高尚小区，故拟定本方案。二、编制依据 1、建筑构造通用图集88J2-9（2004版，华北及西北标办编制） 2、外墙外保温建筑构造（一）02J1211 3、住宅建筑围护结构节能应用技术规程J10186-2002 4、外墙外保温工程技术规程JGJ1442004三、材料介绍及选用 依据节能设计要求并针对本案的的特点，选用如下材料：1、选用 50mm厚EPS聚苯板(18kg/m3)，该材料具有导热系数低

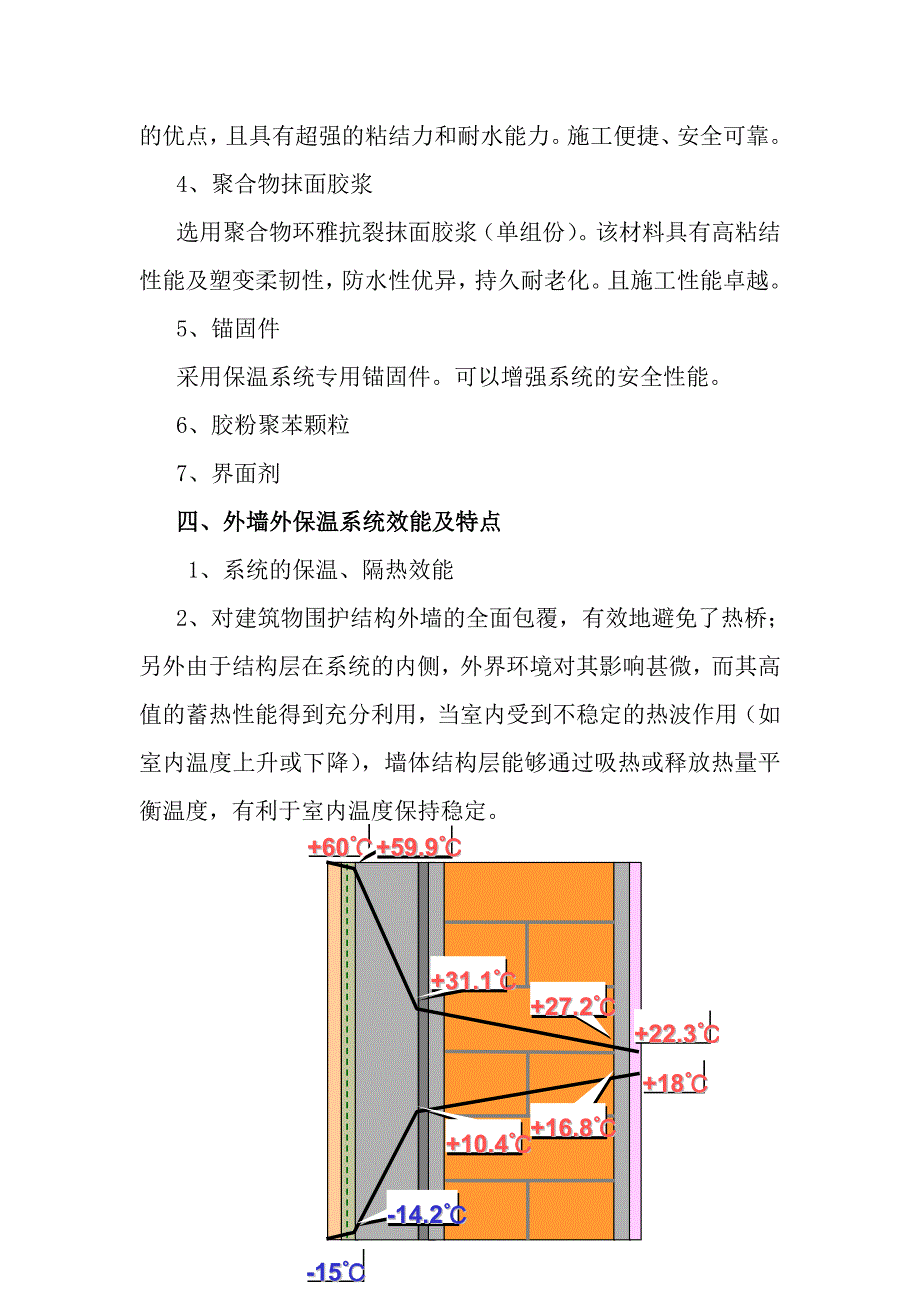

2、、优越的抗湿性能，具有更强的抗压剪切性能，EPS板双面做拉毛处理,以增加粘结面积。2、网格布选用耐碱抗裂网格布，密度为160g/m2。3、EPS板粘结剂选用环雅EPS板粘结剂。该材料具有粘结强度高、使用方便的优点，且具有超强的粘结力和耐水能力。施工便捷、安全可靠。4、聚合物抹面胶浆选用聚合物环雅抗裂抹面胶浆（单组份）。该材料具有高粘结性能及塑变柔韧性，防水性优异，持久耐老化。且施工性能卓越。5、锚固件采用保温系统专用锚固件。可以增强系统的安全性能。6、胶粉聚苯颗粒7、界面剂四、外墙外保温系统效能及特点 1、系统的保温、隔热效能+60+22.3+18+31.1+59.9-14.2-15+27.2

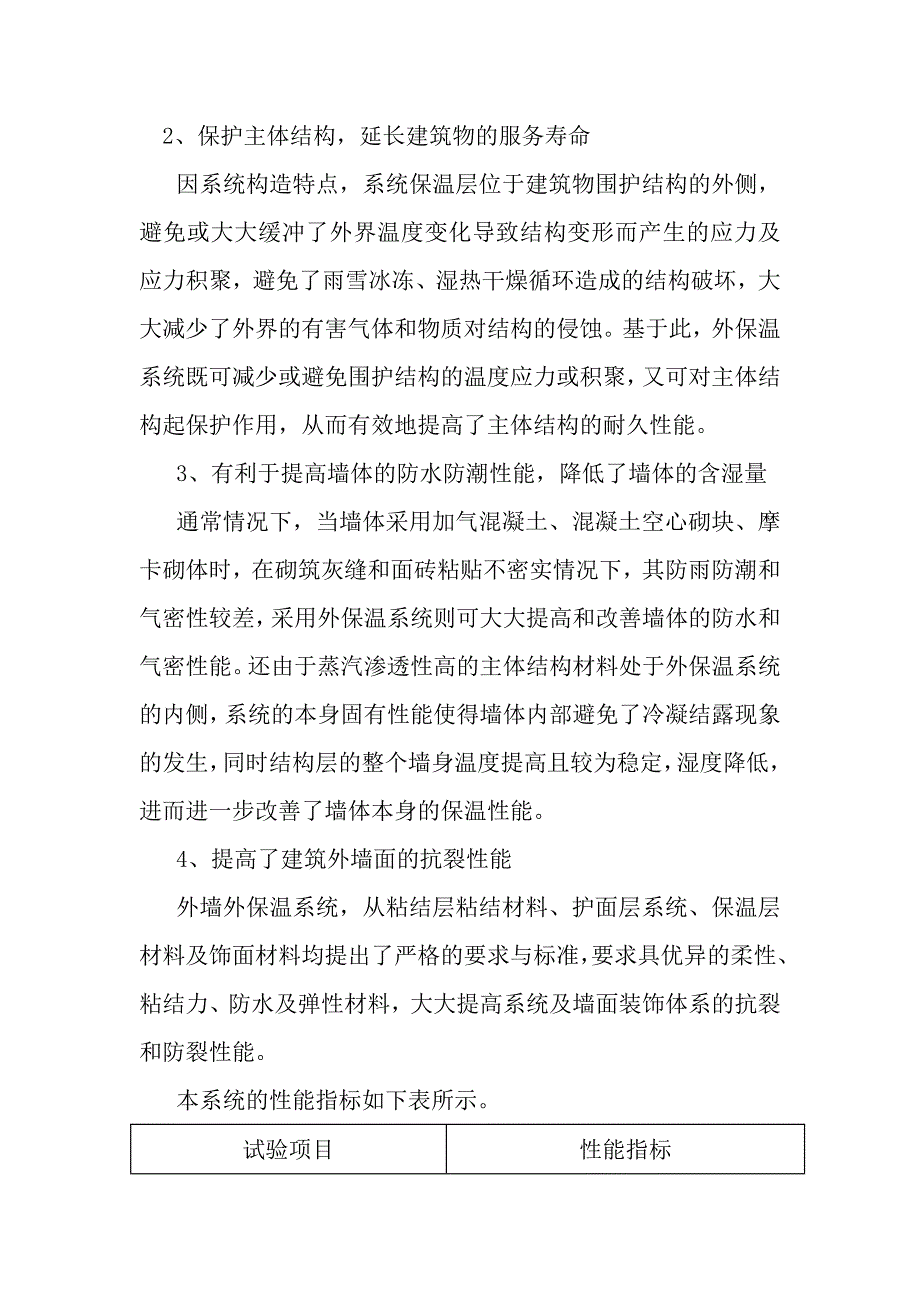

3、+10.4+16.82、对建筑物围护结构外墙的全面包覆，有效地避免了热桥；另外由于结构层在系统的内侧，外界环境对其影响甚微，而其高值的蓄热性能得到充分利用，当室内受到不稳定的热波作用（如室内温度上升或下降），墙体结构层能够通过吸热或释放热量平衡温度，有利于室内温度保持稳定。2、保护主体结构，延长建筑物的服务寿命因系统构造特点，系统保温层位于建筑物围护结构的外侧，避免或大大缓冲了外界温度变化导致结构变形而产生的应力及应力积聚，避免了雨雪冰冻、湿热干燥循环造成的结构破坏，大大减少了外界的有害气体和物质对结构的侵蚀。基于此，外保温系统既可减少或避免围护结构的温度应力或积聚，又可对主体结构起保护作用，
4、从而有效地提高了主体结构的耐久性能。3、有利于提高墙体的防水防潮性能，降低了墙体的含湿量通常情况下，当墙体采用加气混凝土、混凝土空心砌块、摩卡砌体时，在砌筑灰缝和面砖粘贴不密实情况下，其防雨防潮和气密性较差，采用外保温系统则可大大提高和改善墙体的防水和气密性能。还由于蒸汽渗透性高的主体结构材料处于外保温系统的内侧，系统的本身固有性能使得墙体内部避免了冷凝结露现象的发生，同时结构层的整个墙身温度提高且较为稳定，湿度降低，进而进一步改善了墙体本身的保温性能。4、提高了建筑外墙面的抗裂性能外墙外保温系统，从粘结层粘结材料、护面层系统、保温层材料及饰面材料均提出了严格的要求与标准，要求具优异的柔性、粘
5、结力、防水及弹性材料，大大提高系统及墙面装饰体系的抗裂和防裂性能。本系统的性能指标如下表所示。试验项目性能指标耐候性经80次高温（70）- 淋水(15)循环和20次加热(50)-冷冻(-20)循环后无开裂、空鼓或脱落。抗裂防护层与保温层的拉伸粘结强度不小于0.1MPa，破坏界面位于保温层。吸水量/（g/）浸水1h1000抗冲击强度符合行业标准抗风压值不小于工程项目的风荷载设计值耐冻融严寒及寒冷地区30次循环，夏热冬冷地区10次循环表面无裂纹、空鼓、起泡、剥离。水蒸气湿流密度/g/(.h)0.85不透水性试件防护层内侧无水渗透耐磨损，500L砂无开裂、龟裂或表面保护层剥落、损伤系统抗拉强度/Mp
6、a0.1并且破坏部位不得位于各层界面饰面砖粘结强度/ Mpa0.4抗震性能设防烈度等级下面砖饰面及外保温系统无脱落火反应性不被点燃，试件厚度变化不超过10%五、环雅外墙外保温系统的构造层次与组成材料基本构造：构造层次饰面层 保温层 基层饰面层 保温层 基层外墙保温系统基本构造构造示意图1234，5，67基层墙体界面层保温层抗裂防护层饰面层中级抹灰墙面专用界面剂EPS板(厚50mm )聚合物抹面胶浆+耐碱玻纤网布+聚合物抹面胶浆(总3mm厚)涂料六、热工计算由于 某某 热工区属于寒冷地区，根据相关规范，该地区的建筑节能要求达到维护结构节能65的要求。因此，经过热工计算，本案采用50mmEPS板，
7、能够达到维护结构节能65的目标，热工计算书部分见设计部门出具的报告。七、施工工艺与流程 根据本项目个体工程设计要求：建筑的外饰面材料为涂料 饰面层：涂料护面层：环雅抗裂抹面砂浆，2.8-3.0mm(内置耐碱玻纤网格布增强：160g/m2)保温层：EPS保温板 50 mm粘结层：环雅EPS粘结剂3-5mm外找平层：1：3水泥砂浆（土建）外围护结构墙体（土建）内找平层：轻质水泥砂浆（土建）基层墙体6.2施工工序流程各道施工工序及流程见施工流程图一EPS板检查、截割施工前准备 保温板粘结胶浆特殊部位预粘翻包网格布条批刮聚合物抹面胶浆（头道）埋入网格布钻孔、锚定膨胀螺栓PU发泡胶填缝涂料施工批刮聚合物
8、抹面胶浆（二道）面层腻子批刮粘贴EPS板配制聚合物改性抹面砂浆图一 涂料饰面系统施工流程6.3施工要点(1) 施工前准备墙面平整度及垂直度：基面要求平整坚实，施工前仔细检查平整度，应合乎内墙粉刷验收规范，平整度及垂直度2米靠尺检查偏差不超过3mm；墙面基面以敲击法检查空鼓情况，如遇空鼓，应凿除，并以水泥砂浆补平；清除可能附着的浮浆、浮灰、油污等影响粘结效果的异常现场，铲除突起处。门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或辅框应已安装；伸出墙面的设备或管道连接件已安装完毕，并预留出外保温施工余地。材料应该按照有关规定进场，并应该分类挂牌存放。保温板应该成捆平放，并采取防雨、防潮及
9、防晒的措施。粘结剂、抗裂砂浆等干混料应该采取防雨、防潮措施。施工人员应该做好安全、技术交底。(2)弹控制线在各墙面勒脚处弹出控制基准线，作为首批挤塑板的粘贴控制线。尤其是门窗框处应弹好阳角控制线，以便为后道施工的质量控制奠定基础。门窗框特殊彩格的部位，尽可能弹出方位线，以防安装错误。在建筑内墙大角（阳角、阴角）及其他必要处挂垂直基准线，以控制保温板的垂直度和平整度。 (3)系统保温板的安装 粘结剂施工聚合物改性粘结剂的配制本工程采用环雅保温系统胶粘粉聚苯板粘结剂，在干净的塑料桶里倒入一定量的洁净水，采用手持式电动搅拌器边搅拌边加粉剂粘结剂，二者重量比为5：1；充分搅拌5-7分钟，直到搅拌均匀，
10、稠度适中，放置5分钟熟化；使用时，再搅拌一下即可使用。注意聚合物改性粘结剂只需加净水，不可加入其他添加料如：水泥、砂、防冻剂及其他异物；注意调好的粘结剂宜在3小时内用完；工作完毕，务必及时清洗干净工具。隐检1：经验观察搅拌好粘结剂均匀、状态良好、新鲜、稠度适宜。保温板上布胶a、EPS保温板标准尺寸为1200600mm，对角线误差小于2mm。本工程外保温系统安装标准板采用18 kg/m3板材。所有板材厚均为 50 mm，非标准板按照实际需要尺寸加工，保温板切割采用切割器或工具刀切割，尺寸允许偏差1.5mm，大小面垂直。切割后的板端面打磨平整。（用环氧铁砂纸打磨）隐检2：经验检查保温板切割规范、尺
11、寸符合要求。b、网格布翻包：在内墙的细部处理部位，如系统终端处、门窗孔洞边的挤塑板上需预粘贴窄幅网格布，其宽度约200mm，翻包部分宽度65mm。隐检3：经检查网格布翻包规范，符合要求。c、点粘法：沿EPS板用抹子涂抹宽50mm，厚10mm粘结胶浆带。当采用标准尺寸挤塑板时还应在板面中间部位均匀布置8个粘结点每点直径140mm,胶厚10mm,中心200mm。 图二、聚苯板点粘法隐检4：经验检查布胶规范、均匀，用量保证，保温板上布胶粘结状态良好，胶料新鲜。 保温板粘贴a、布好胶的保温板立即粘贴到墙面上，动作迅速，以防胶料结皮而影响粘结效果.保温板粘贴在墙上后，立即使用2米靠尺寸轻轻敲打、挤压板面
12、，以保证板面平整度符合要求且黏结牢固。达到：板与板间挤紧，不得有缝，在碰头缝处不可涂抹粘结剂。每粘贴完一块板，应及时清除干净板侧挤出的粘结料，板间不留间隙。若保温板面不方正或切割不直形成的缝隙，应用聚氨酯发泡材料填补。（此类情况应尽量避免）b、保温板应水平粘贴，保证连续结合，且上下两排保温板应竖向错缝板长不低于200mm。c、一般先从墙拐角（阳角）处粘贴，应先排好尺寸，切割保温板，使其粘贴时垂直交错连接，确保拐角处顺直。d、在粘贴窗框四周的阳角和外墙阳角时，应先弹好基准线，作为控制阳角上下垂直的依据。隐检5：检查保温板整体上布局得当、规范，平整度符合要求，细部处理良好，符合要求。(4) 安装机
13、械固定件，辅助固定和板缝处理 待保温板粘结牢固，EPS外保温系统一般在粘结层自然养护24小时后则可进行安装固定件，按照设计要求的位置使用冲击钻钻孔，锚固深度为基层内不低于25mm，钻孔深度根据使用的保温板厚度采用相应长度的钻头。 固定件具体布局和数量：因系外墙外保温工程，锚固件的安装要求应遵循以下原则，系统终端为大阳角处宜以锚固件加强。锚固件的安装参照EPS外保温做法要求执行。 在钻孔边缘采取先压陷与工程膨胀钉帽近似尺寸的区域，然后将工程膨胀钉敲入，以达到与保温板面平齐后略拧入一些；再将自攻螺丝轻轻敲入，确保膨胀钉尾部膨胀回拧使之与基层充分锚固并保持板面齐平。锚固件布置图 板缝处理聚苯板粘贴时
14、应尽量做到拼缝密实，尽可能不留缝隙，并注意缝隙中不得留有胶浆，应清除干净。凡1mm以上的缝隙，用专用的pu发泡枪，将针嘴插入将发泡剂打入，填塞缝隙。(5)聚合物抹面砂浆：粘结护面层 聚合物改性抹面胶浆制备以环雅抗裂抹面胶浆按粉：水以5：1的重量比配置砂浆，搅拌均匀至不结块，静置3-5分钟，再搅拌0.5分钟，拌合后的砂浆应在1小时内用完，温度较高时可在拌合好的砂浆中加入不超过总量5%的水。切记：搅拌充分，粘度确保刚粘贴上的砂浆不掉落，加水尽可能量少，不可加水过多；注意调好的砂浆宜在2小时内用完；工作完毕，务必及时清洗干净工具。 第一道聚合物胶浆抹面并内置耐碱玻纤网格布1）将制备好的聚合物砂浆均匀地涂抹在保温板上，厚度约1.5mm，注意：确保砂浆与保温板粘结良好，或者采用镘刀在上面来回拉涂，分配物料并保证粘结良好，防止空鼓。2）埋填网格布：紧接着将裁剪好的网格布铺展在砂浆上，用抹刀边缘线压周定，然后将聚合物改性砂浆在网格布上抹均匀，并保证整体面的平整度符合要求。网格布铺贴要平整，不得有皱褶、空鼓、翘边3）对于门、窗洞口周边与大墙面形成阳角部分处理：在此处的阳角部分各加一层300mm*200mm网格布进行加强，大面积网格布搭结在门窗洞口周边的网格布上。细节参见附录一示意图。4）对于门口
