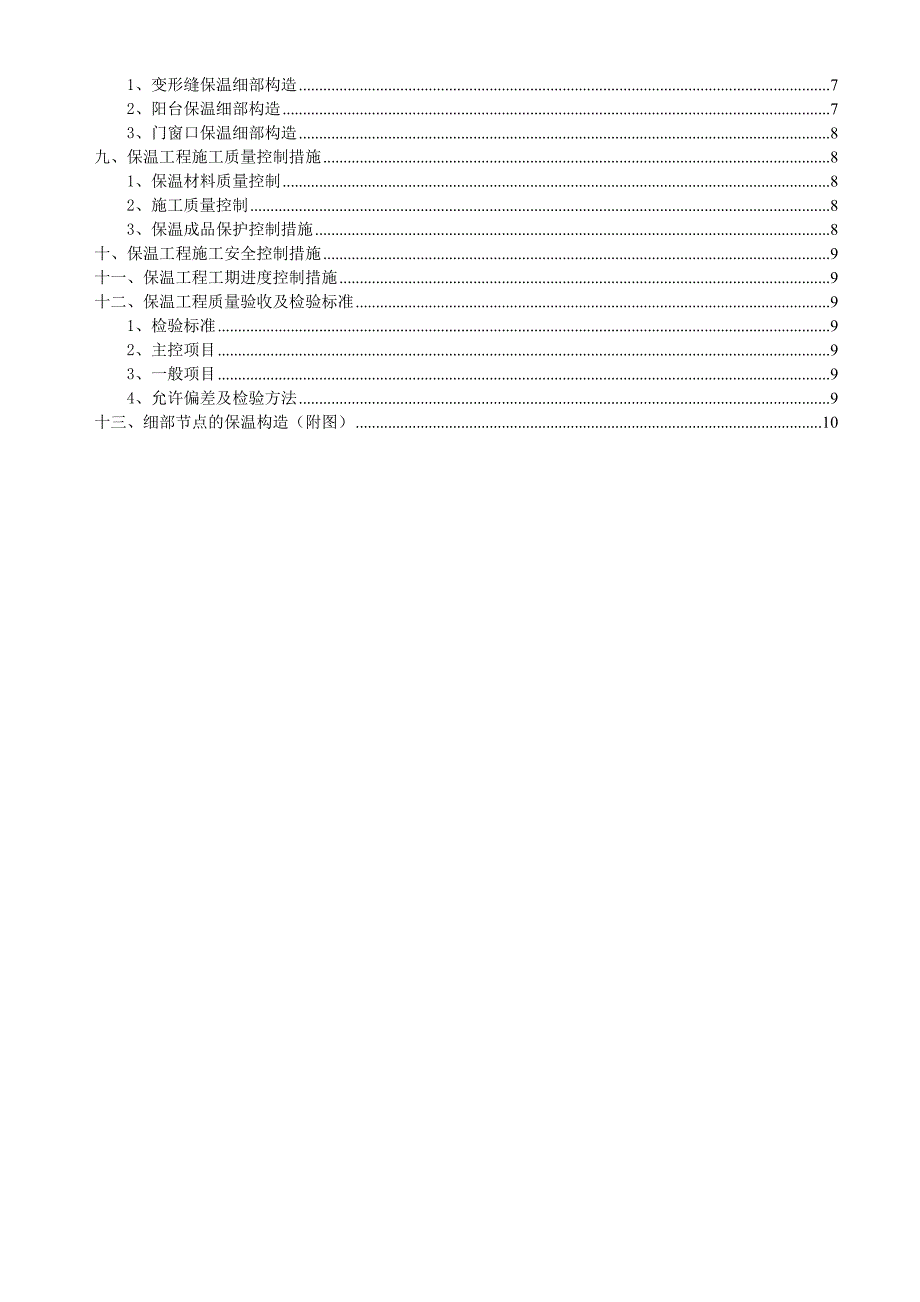

1、外墙、屋面保温工程专项施工方案目 录一、编制说明2二、工程概况 2三、保温材料21、材料选用22、材料简介33、保温辅材3四、施工准备41、材料准备42、技术准备43、保温基层检查、验收4（1）外墙 4（2）屋面 44、施工机具准备 4五、施工组织5六、保温工程施工工艺 51、施工工艺方法5（1）外墙 5（2）屋面 52、施工工艺流程5（1）外墙 5（2）屋面 5七、保温工程施工5外墙保温1、墙体基层处理52、弹控制线53、配胶粘剂54、粘贴XPS挤塑聚苯乙烯板65、填塞板缝、打磨找平66、配置抹面胶浆67、复合施工（摸抹面胶浆、压入耐碱网格布）6屋面保温1、基层处理72、弹控制线73、排版备

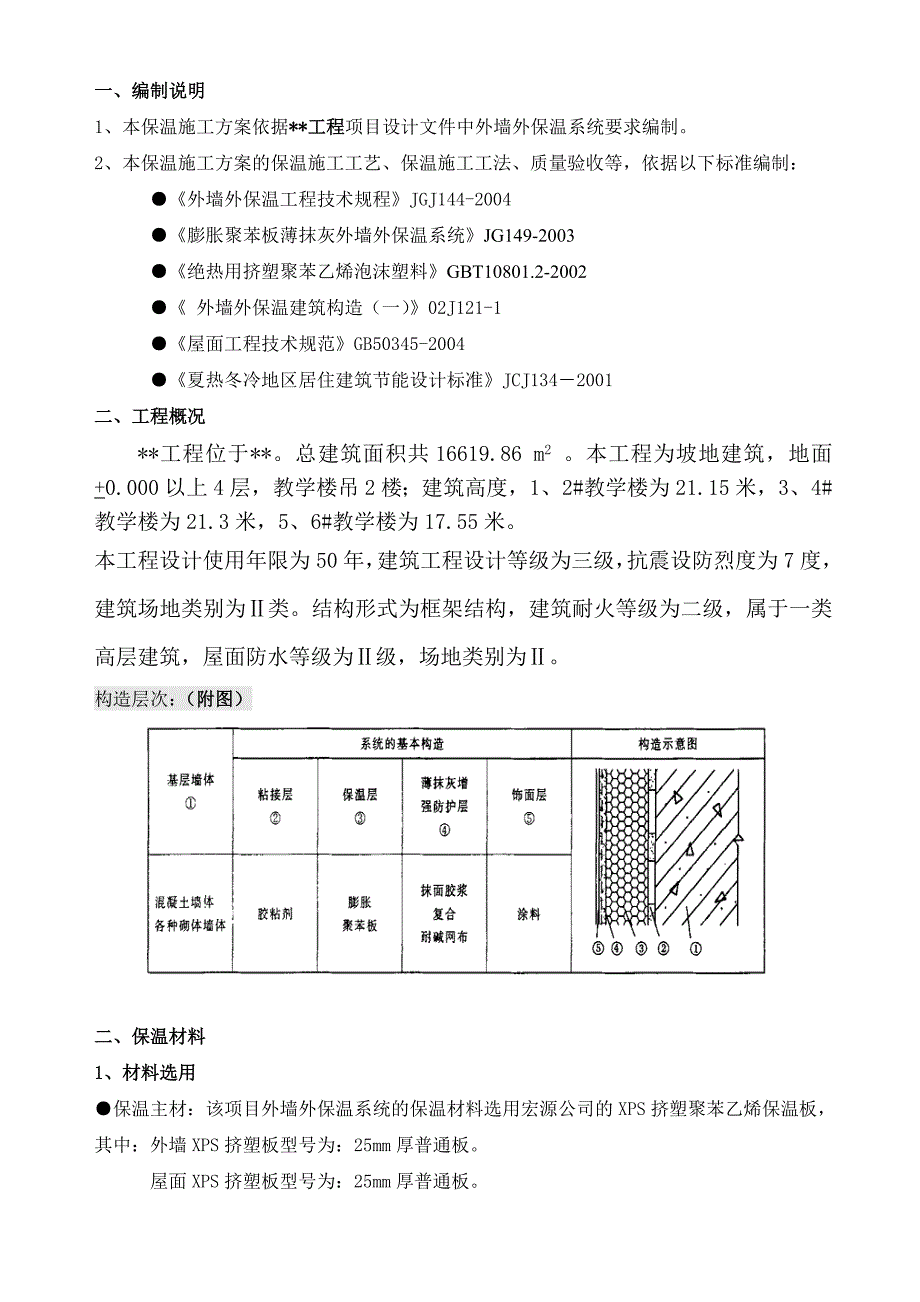

2、料74、配专用粘结砂浆75、粘贴XPS板7八、保温工程细部节点处理71、变形缝保温细部构造72、阳台保温细部构造73、门窗口保温细部构造8九、保温工程施工质量控制措施81、保温材料质量控制82、施工质量控制83、保温成品保护控制措施8十、保温工程施工安全控制措施9十一、保温工程工期进度控制措施9十二、保温工程质量验收及检验标准91、检验标准92、主控项目93、一般项目94、允许偏差及检验方法9十三、细部节点的保温构造（附图）10一、编制说明1、本保温施工方案依据*工程项目设计文件中外墙外保温系统要求编制。 2、本保温施工方案的保温施工工艺、保温施工工法、质量验收等，依据以下标准编制：外墙外保温
3、工程技术规程JGJ144-2004膨胀聚苯板薄抹灰外墙外保温系统JG149-2003绝热用挤塑聚苯乙烯泡沫塑料GBT10801.2-2002 外墙外保温建筑构造（一）02J121-1屋面工程技术规范GB50345-2004夏热冬冷地区居住建筑节能设计标准JCJ1342001二、工程概况 *工程位于*。总建筑面积共16619.86 m2 。本工程为坡地建筑，地面+0.000以上4层，教学楼吊2楼；建筑高度，1、2#教学楼为21.15米，3、4#教学楼为21.3米，5、6#教学楼为17.55米。本工程设计使用年限为50年，建筑工程设计等级为三级，抗震设防烈度为7度，建筑场地类别为类。结构形式为框架
4、结构，建筑耐火等级为二级，属于一类高层建筑，屋面防水等级为级，场地类别为。构造层次：（附图）二、保温材料 1、材料选用保温主材：该项目外墙外保温系统的保温材料选用宏源公司的XPS挤塑聚苯乙烯保温板，其中：外墙XPS挤塑板型号为：25mm厚普通板。 屋面XPS挤塑板型号为：25mm厚普通板。保温辅材：胶粘剂、抹面胶浆、耐碱网格布、锚栓等。2、材料简介：该产品是聚苯乙烯树脂或其共聚物为主要成分，通过加热混合同时注入催化剂，然后加热挤塑压出成型的具有闭孔结构的硬质泡沫塑料板，是保温系统保温层的组成材料。具有高抗压、不吸水、不透气，轻质、防潮、耐腐蚀、使用寿命长、导热系数低等优异性能，属高品质环保性保
5、温材料。执行绝热用挤塑聚苯乙烯泡沫塑料GBT10801.2-2002标准项目单位性能指标(带表皮)X150X200X250X300X350X400X450X500压缩强度kPa150200250300350400450500吸水率，浸水96h1.51.0透湿系数，231RH505m.s.Pam.s.Pa)3.53.02.0绝热性能热阻厚度25mm时平均温度1025(K)/W0.890.830.930.86导热系数平均温度1025W/(mK)0.0280.0300.0270.029尺寸稳定性702下，48h2.01.51.03、保温辅材：保温辅材包括胶粘剂、抹面胶浆、耐碱网格布、锚栓等，在该外墙
6、外保温系统中构成粘接层和薄抹灰增强防护层。其中：胶粘剂是保温系统中粘接层的组成材料。该产品现场加入一定比例的水，搅拌均匀即可使用，用于XPS保温板的粘贴。抹面胶浆是由高分子聚合物、无机胶凝材料和填料等材料制成。薄抹在粘贴好的XPS保温板外表面，与耐碱网格布复合成增强防护层，具有很好的防水和透气性能，用以保证保温系统的机械强度和耐久性。 耐碱网格布是由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入抹面胶浆中，复合形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性。锚栓是把保温板固定在基层墙体的专用连接件。通常包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分组成。其使用起稳固作用
7、，确保保温系统的安全性。四、施工准备1、材料准备保温材料应符合规定的质量要求，保温主材运到施工现场后，应提供相关的合格证、出厂检测报告等资料；并会同总建、监理等单位对进场材料取样送检、合格后使用。 2、技术准备施工前应了解设计文件和图纸，掌握施工中的细部构造及有关技术要求，做好技术交底。3、保温基层检查、验收（1）外墙外墙保温基层是否符合要求，是直接关系到保温施工质量的主要原因之一，因此，应对外墙基层做如下检查，符合要求后方可进行保温施工。外墙保温基层表面应平整牢固、清洁干燥，符合设计要求，水泥砂浆找平不得有酥松、起砂、起皮、空鼓现象。外墙保温基层必须干净、干燥、平整，找平层的平整度、垂直度应
8、用2米直尺检查，其外墙基层与直尺间最大空隙不应大于5mm空隙，应平缓变化。门窗框已安装到位。 （2）屋面施工前，需确认前项工程已施工完成、预埋管件等已安装完毕。如保温基层是水泥砂浆，找平层不得有酥松、起砂、起皮、空鼓现象。表面应平整牢固。如保温基层为防水层，应将已完工防水层打扫干净，施工基层做到平整、牢固、无油污、建渣和浮灰等。4、施工机具准备保温施工机具主要包括:电热丝切割器、开槽器、裁纸刀、螺丝刀、剪刀、钢据条、墨斗、棕刷、粗砂纸、电动搅拌器、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抹子、托线板、尺寸2m靠尺等五、施工组织 1、施工组织管理体系是实现防水施工正常运行的关键，为本项目保温
9、工程保质保量完成，做到精心组织、合理安排。项目经理项目工长技术负责 质量管理施工技术 施工人员班组 六、保温工程施工工艺1、施工工艺方法（1）外墙：本保温施工工艺采用胶粘剂粘贴XPS保温板，锚栓锚固保温层；抹面胶浆复合耐碱网格布组成薄抹灰增强防护层；饰面层略。其中（2）屋面：本保温施工工艺采用专用粘结砂浆（水泥石灰混合砂浆）粘贴XPS保温板。2、施工工艺流程（1）外墙：墙体基层处理弹控制线配胶粘剂粘贴XPS挤塑板锚栓锚固填塞板缝、找平配抹面砂浆抹抹面砂浆压入耐碱网格布抹抹面砂浆验收 （2）屋面：基层处理 弹控制线排版备料配专用粘结砂浆粘贴XPS检查验收抹找平层 七、保温工程施工。外墙保温。1、
10、墙体基层处理施工前，对保温基层进行清理、检查验收。不符要求者相关单位返工整改，必须达到不翻砂、不起皮、无凹凸不平等施工条件规定要求。 2、弹控制线：根据作业施工面用墨线弹出水平和垂直控制线。 3、配胶粘剂：胶粘剂是保温系统中粘接层的组成材料。先将粘结剂倒入干净的容器中，现场加入一定比例要求的水，机械搅拌均匀即可使用，一次拌料不宜太多，应边搅边用，在一个小时内用完。 4、粘贴XPS挤塑聚苯乙烯板 涂抹胶粘剂 （见附图）涂抹方法：如墙体符合要求，采用点框粘结法，在板面四周涂抹一圈搅拌好的胶粘剂，其宽度为50mm，板面中央均匀涂抹56个点，应保证粘贴面积不小于30%。粘贴XPS板（见附图）将涂抹胶粘
11、剂XPS聚苯板直接贴在墙面上左右轻揉即可。聚苯板粘贴应平整。板材的排列自下向上，竖向错缝，阻角处交错相接，板与板之间要靠紧靠实，不得有“碰头灰”，超出2mm的缝隙应用相应宽度的聚苯板薄片填塞，不得用砂浆填塞。 在垂直表面上安装保温板时，应从墙壁的基部及坚固永久的或临时支撑处开始，并测量放线，挂基准线。锚栓固定（见附图）锚栓有效锚固深不小于25mm，塑料圆盘直径不小于50mm。粘钉结合方法是在聚苯板粘贴完成后，再用设计要求的锚钉固定，锚钉的固定要在聚苯板粘贴完成24小时后进行。锚钉深入墙体内的深度要符合设计要求。锚固点数量：建筑物每平方米7层及7层以下约4个，814层约6个，1524层约9个，25层以上约11个。5、填塞板缝、打磨找平粘贴XPS板时，板缝应挤紧，相邻板应齐平，板间缝隙不大于2mm，板间高度不大于1.5mm，否则用聚苯板塞满和打磨平整。聚苯板面的缺陷及粘贴过程中出现板间大于2的缝隙都必须用聚苯板薄片填塞。如聚苯板之间出现了高低不同的错位，则应在聚苯板粘贴至少24小时后用打磨平整。打磨后应将板面清扫干净。注：在打磨聚苯板之前要确保粘合腻子与聚苯板已形成牢固的粘结。6、配制抹面胶浆将抹面胶浆干粉倒入干净的容器中，按产品要求加入一定比例要求的水，机械搅拌均匀即可使用，一次拌料不宜太多，应边拌边用，在一个小时内用完。7、复合施工
