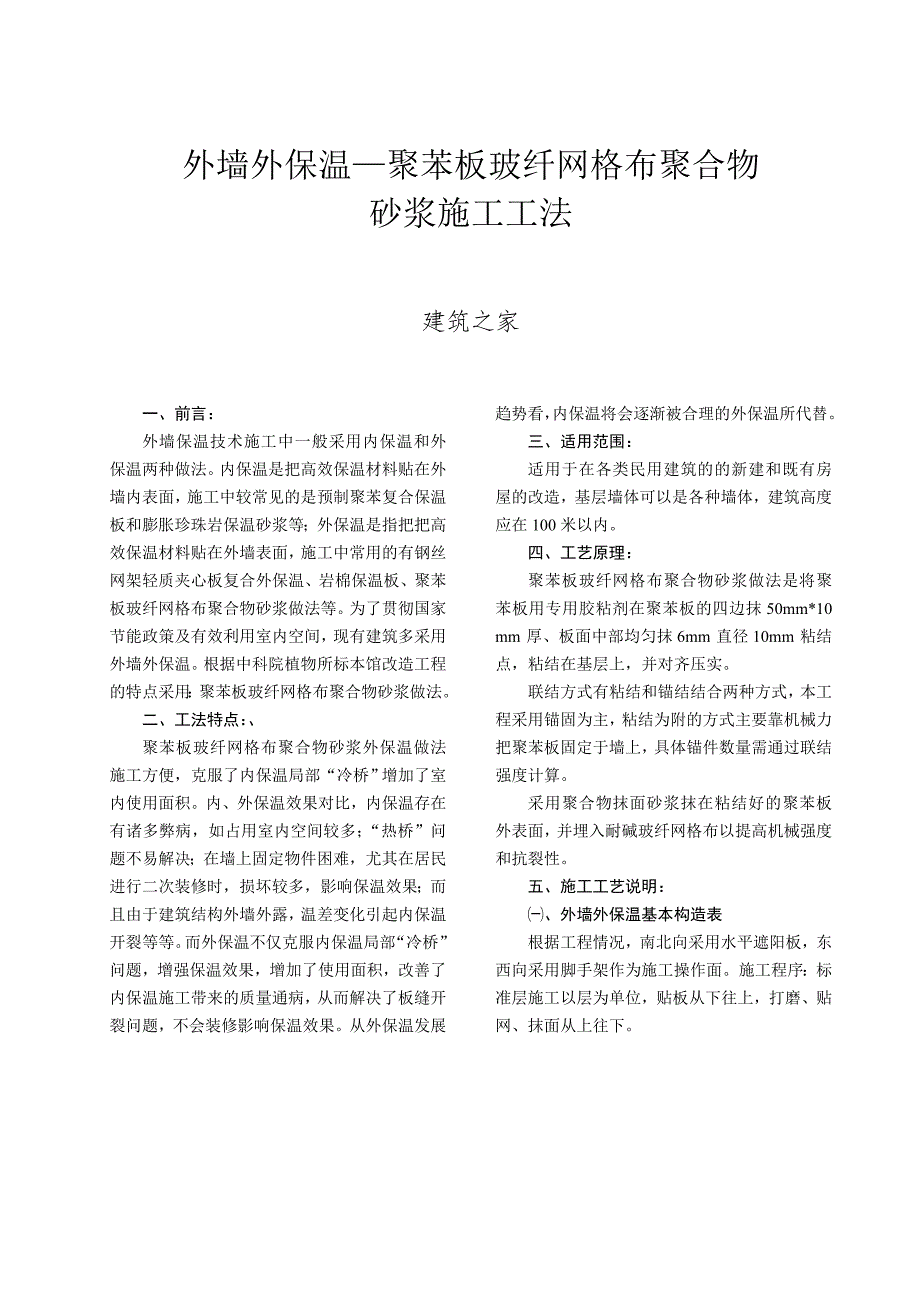

1、外墙外保温聚苯板玻纤网格布聚合物砂浆施工工法建筑之家一、前言:外墙保温技术施工中一般采用内保温和外保温两种做法。内保温是把高效保温材料贴在外墙内表面,施工中较常见的是预制聚苯复合保温板和膨胀珍珠岩保温砂浆等;外保温是指把把高效保温材料贴在外墙表面,施工中常用的有钢丝网架轻质夹心板复合外保温、岩棉保温板、聚苯板玻纤网格布聚合物砂浆做法等。为了贯彻国家节能政策及有效利用室内空间,现有建筑多采用外墙外保温。根据中科院植物所标本馆改造工程的特点采用:聚苯板玻纤网格布聚合物砂浆做法。二、工法特点:、聚苯板玻纤网格布聚合物砂浆外保温做法施工方便,克服了内保温局部“冷桥”增加了室内使用面积。内、外保温效果对

2、比,内保温存在有诸多弊病,如占用室内空间较多;“热桥”问题不易解决;在墙上固定物件困难,尤其在居民进行二次装修时,损坏较多,影响保温效果;而且由于建筑结构外墙外露,温差变化引起内保温开裂等等。而外保温不仅克服内保温局部“冷桥”问题,增强保温效果,增加了使用面积,改善了内保温施工带来的质量通病,从而解决了板缝开裂问题,不会装修影响保温效果。从外保温发展趋势看,内保温将会逐渐被合理的外保温所代替。三、适用范围:适用于在各类民用建筑的的新建和既有房屋的改造,基层墙体可以是各种墙体,建筑高度应在100米以内。四、工艺原理:聚苯板玻纤网格布聚合物砂浆做法是将聚苯板用专用胶粘剂在聚苯板的四边抹50mm*1

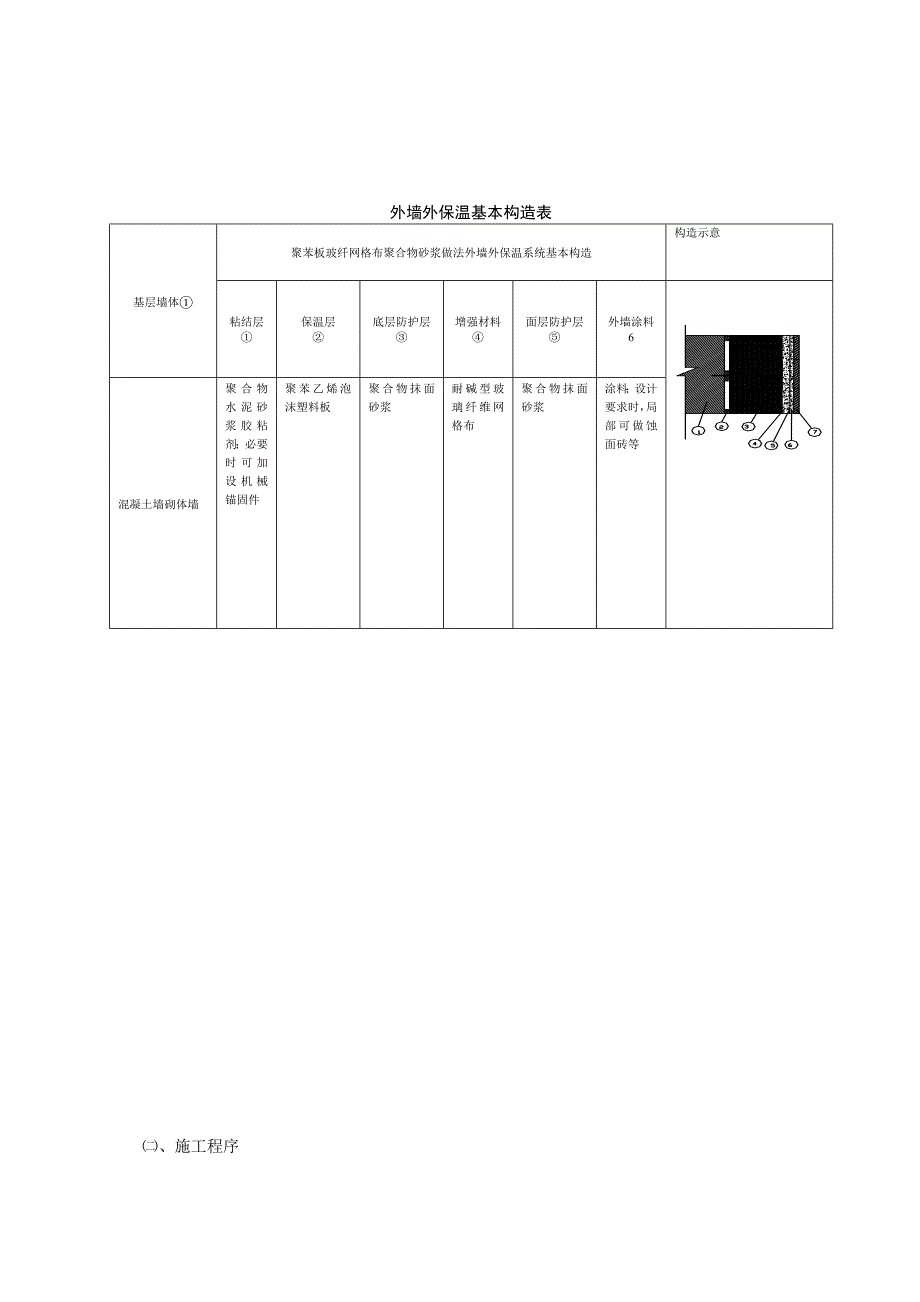

3、0 mm厚、板面中部均匀抹6mm直径10mm粘结点,粘结在基层上,并对齐压实。联结方式有粘结和锚结结合两种方式,本工程采用锚固为主,粘结为附的方式主要靠机械力把聚苯板固定于墙上,具体锚件数量需通过联结强度计算。采用聚合物抹面砂浆抹在粘结好的聚苯板外表面,并埋入耐碱玻纤网格布以提高机械强度和抗裂性。五、施工工艺说明:、外墙外保温基本构造表根据工程情况,南北向采用水平遮阳板,东西向采用脚手架作为施工操作面。施工程序:标准层施工以层为单位,贴板从下往上,打磨、贴网、抹面从上往下。外墙外保温基本构造表基层墙体聚苯板玻纤网格布聚合物砂浆做法外墙外保温系统基本构造构造示意粘结层保温层底层防护层增强材料面层

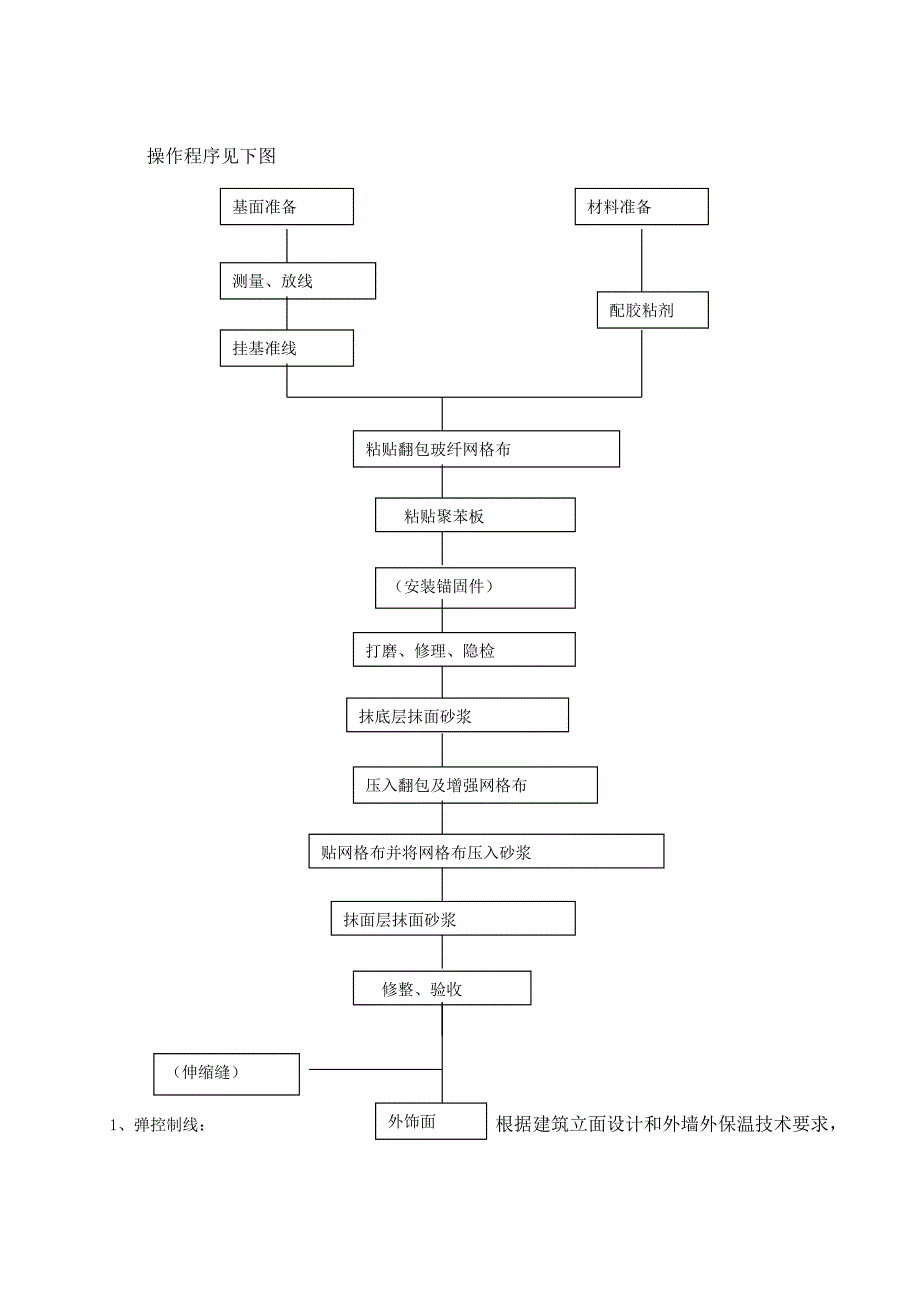

4、防护层外墙涂料6混凝土墙砌体墙聚合物水泥砂浆胶粘剂;必要时可加设机械锚固件聚苯乙烯泡沫塑料板聚合物抹面砂浆耐碱型玻璃纤维网格布聚合物抹面砂浆涂料;设计要求时,局部可做蚀面砖等、施工程序操作程序见下图材料准备基面准备测量、放线配胶粘剂挂基准线粘贴翻包玻纤网格布粘贴聚苯板(安装锚固件)打磨、修理、隐检 抹底层抹面砂浆压入翻包及增强网格布贴网格布并将网格布压入砂浆抹面层抹面砂浆修整、验收(伸缩缝)外饰面1、弹控制线:根据建筑立面设计和外墙外保温技术要求,弹出门窗水平控制线、垂直控制线等。2、挂基准线:在建筑物外墙大脚(阳角、阴角)及其它必要处挂垂直基准钢线,每层以原保留遮阳板处挂水平线,以控制聚苯板

5、的垂直度和平整度。3、配置配粘结剂(LD-716双组份外保温砂浆):集中搅拌LD-716。LD-716()与LD-716()的比例为(重量比)1:4。使用干净的塑料容器,先将乳液倒入容器中,在陆续将干粉倒入容器中放入少量LD-716(),再陆续加LD-716()粉状胶(以下简称粘结剂),同时陆续加LD-716(),使用电动搅拌边加胶边搅拌,直到搅拌均匀,且稠度适中为止。保证预涂粘结剂应有一定粘度,以维持刚粘上的保温板不滑落,加胶时尽可能量小一点,不得加胶过多。粘结剂搅拌均匀后,静置5分钟,然后再搅拌一次。若感觉粘结剂稠度过高,可以加适量LD-716()进行调和。此项工作有专人负责,严格配比。4

6、、粘贴翻包网格布:凡在粘贴聚苯板侧边外露处(伸缩缝、沉降缝、门窗口处),都应做网格布翻包处理,做法详见(图A)。图A.5、粘贴阻燃型聚苯乙稀泡沫板(以下简称保温板):粘贴保温板应从下往上沿水平线方向按板横向铺贴,上下两层板应沿水平方向错开板缝1/2。用抹子在每块保温板(标准板尺寸为600mm*1200mm)一侧面周边涂上宽5厘米,厚1厘米的粘结剂,两边留有空气流动槽,然后再在保温板同一侧中部均匀刮上8 块直径约100 mm、厚10 mm的粘结点,此粘结点必须布置均匀,每块保温板粘结面积不小于板面积的30%详见(图B)图B涂好后即将保温板贴在墙面上,不得将抹好粘结剂的保温板搁置待用,以防止粘结剂

7、结皮而失去粘结作用。保温板贴在墙上时,应用2米靠尺进行轻敲压平操作,保证其平整度和粘贴牢固。板与板之间要挤紧,不得有缝。若因保温板面不方正或裁切不直形成缝隙,应用保温板条塞入并打磨平。在墙拐角处,应先排好尺寸,裁切保温板,使其粘结时垂直交错,保证拐角处顺直且垂直,也可直接先用L型板。 (见图C)图C在粘贴窗框四周的阳角和外墙阳角时,应先弹出基准线,作为控制阳角上下竖角的依据,保温板连接处不能存有粘结剂。 在勒脚、散水底边采用闭孔发泡聚苯棒及密封闭。6、锚固件安装:锚固件安装应至少在胶粘剂使用24h后进行,用电锤(冲击钻)在聚苯板表面内打孔,孔径视锚固件直径而定,进墙深度不得小于设计要求。拧入或

8、敲入锚固钉,钉头和圆盘不得 超出板面,锚固件数量与型号根据设计要求确定。7、配制抹面砂浆按照厂家提供的配合比配制抹面砂浆,做到计量准确 ,机械二次搅拌,搅拌均匀。配好的料注意防晒避风,一次配制量应控制在可操做时间内用完,超过可操作时间后不准在度加水使用。8、打磨:保温板贴完后24小时,且待粘结剂达到一定粘结剂强度时,用专用打磨工具对保温板表面不平处进行打磨,打磨动作最好是轻柔的圆周运动,不要沿着与保温板接缝平行的方向打磨。打磨后应用刷子或压缩空气将打磨操作产生的碎屑清理干净。9、铺网:在大面积铺网前,先将所有槽部分的粘结剂及玻纤网压埋完成,做法与大面积施工相同,注意网顶留出与大面积墙体的搭余量

9、。大面积贴玻纤网时,应先在贴好的保温板上刮一层配好的罩面粘结剂,立即将玻纤网铺放压入粘结剂内,玻纤网弯曲的一面朝进里,然后用抹子将玻纤网赶平压入粘结剂里(不得外露),注意不要拉扯玻纤网,使玻纤网自然展平。若盖不住,可再抹一层粘结剂,直到盖住。玻纤网遇到搭接处,其搭接长度搭接长度不少于100mm,上下不得小于80mm。一般第一层完成干燥后即可抹第二遍粘结剂,粘结剂厚度应大于3mm,再抹胶灰压入普通网,普通网按工艺要求搭接。窗框的四个直角均设附加玻纤网(见图D)图D玻纤网压入粘结剂后,应不露网印为宜,且表面应抹平整。抹完后,应用小刷子对局部不平处进行修整。对于窗口、门口及其它洞口四周的保温板端头应

10、用玻纤网和粘结剂将其包住,也只有在此时,才允许半边上粘结剂,窗四周保温层各掩住窗框10mm。10、补洞及修理:当与墙体的连接拆除后,应立即对连接点的孔洞进行填补,并用水泥砂浆抹平。预切一块与孔洞尺寸相同的保温板并打磨其边缘部分,使之能紧密填入洞处。待水泥砂浆表面层干燥后,将此保温板背面整个涂上厚10的粘结剂,应注意不要在其四周边沿途粘结剂。将保温板塞入,粘在基层上。用胶带将周边已作好的涂层盖住,以防施工中对其污染。切一块加强玻纤网,其大小应能覆盖整个补丁区域,与原有的玻纤网至小重叠50。将保温板表面涂上粘结剂,埋入加强玻纤网,一定注意不要将粘结剂涂到周围的表面涂层上。使用一把小号湿毛刷,将表面

11、不规则处整平,将边沿处刷平。对墙面损坏处的处理方法同上。需特别注意的是:在粘结聚苯板、压埋玻纤网这二道工序时,应随时了解当时情况,并准备好塑料布,将下雨前2小时内所完成的部位用塑料进行遮盖,以防止雨水的冲刷,造成返工。如果墙体温度高于40度,须停止施工。因此在高温季节施工时应注意避免在阳光曝晒的部位施工。六、劳动组织:标本馆改造工程外保温工程面积2670m2,以遮阳板为分界线,每层水平周圈施工,分为两个班组,每个班组15人,其中:壮工8人,油工7人,层间交替施工。准备及材料准备:(一)、材料准备材料名称技术标准备注水泥硅酸盐、普通硅酸盐符合现行标准立德尔双组份柔性砂浆拉伸强度,Mpa0.70(

12、与水泥砂浆)LD-716北京瑞镒立得科贸有限公司0.10(与聚苯板)可操做时间,h2h聚苯板表观密度,Mpa18/m3阻燃自熄型抗拉强度,Mpa0.10Mpa几何尺寸,mm+1.5塑料锚固件8*100mm,不锈钢螺钉,塑料圆盘为聚乙烯。不得使用再生材料耐碱玻纤网格布单位面积质量160g/-含胶量,%8(二)、施工机具外接电源设备、700-1000r/min电动搅拌机、开槽器、角磨机、电锤、配比计量工具、密尺手锯、壁纸刀、剪刀、腻子刀、螺丝刀、钢丝刷、抹子、粗砂纸、墨斗、检测工具等。八、质量控制:、质量标准:1、外墙外保温工程工法所用材料应按设计要求选用,并符合DBJ/T01-38-2002外墙

13、外保温施工技术规程的相应标准,及参照建筑装饰工程施工及验收规范(JGJ73-91)的有关规定执行。2、外墙外保温施工前应在基体或基层的质量检验合格后,方可进行外保温施工。3、胶粘剂和抹面砂浆的配合比、原材料计量必须符合相关规范的材料生产厂家的的要求。配制采用机械搅拌,超过凝结时间不得使用。4、每块聚苯板的粘结面积不小于板面积的30,粘结牢固,无松动和虚粘现象。锚固件数量、深度不低于设计要求。5、板面上下错缝,各聚苯板间应挤紧拼严,不得有碰头灰,超出2mm的缝隙应用相应宽的具苯薄片填塞,不得用砂浆填塞。6、网格布横向铺设,压贴密实,不得有空鼓、皱褶、翘曲、外露等现象。搭接宽度不得小于100mm,

14、上下不得小于80mm。7、抹面砂浆与聚苯板必须粘接牢固,无脱层、空鼓。网格布不得外露。8、抹灰面层无爆灰和空鼓等缺陷,其外观应表面清洁,接槎平整。9、聚苯板安装允许偏差及检查方法:聚苯板安装允许偏差:项次项目允许偏差(mm)检查方法1表面平整3用2M靠尺,楔形塞尺检查2立面垂直3用2M托线板检查3阴阳角垂直3用2M托线板检查、工程验收:1、外墙外保温工程应在聚苯板粘贴完后进行隐检,抹灰完成后进行验收。隐检记录表和工程质量验收记录表。2、外墙外保温工程验收时应检查下列文件和记录:3、外墙外保温工程的竣工图、设计说明及其它设计文件。4、外墙外保温工程所用材料的产品合格证书、法定检测部门出具的检测报告、进场验收记录。保温墙面允许偏差及检查方法:项次项目允许偏差(mm)检查方法1表面平整4用2M靠尺,楔形塞尺检查2立面垂直4用2M托线板检查3阴阳角垂直4用2M托线板检查4阳角方正4用200mm托线板检查九、安全措施成立安全领导小组,设立专职安全员每日组织一次安全检查,重点是外脚手架、电器、机械、安全带等的检查,防止安全事故发生。.全体施工人员进入现场后,应组织一次安全消防教育。编制有针对性的安全施工措施,及时贯彻执行。作好安全技术交底工作,使每位工人明白安全注意事项。建立机电设备
